Отчет
Лабораторная работа №4
Исследование биполярного транзистора в активном режиме. Исследование усиления электрических сигналов
Работу выполнял:
Фомин Павел Викторович
ИКТ-03
Преподаватель: Орлов С.А.
«Исследование биполярного транзистора в активном режиме. Исследование усиления электрических сигналов»
Цель работы:
Освоить методику экспериментального исследования транзисторных схем на постоянном и переменном токах.
Исследовать передаточную характеристику каскада на биполярном транзисторе, включенном по схеме ОЭ.
Убедиться в том, что биполярный транзистор может использоваться для усиления электрических сигналов по напряжению.
Ход работы:

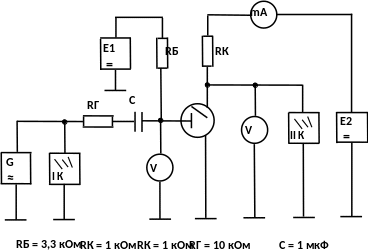

1 . Исследование передаточной характеристики транзисторного каскада
RБ= 3,3 кОм
RК= 1 кОм
Uбэ |
В |
0,49 |
0,51 |
0,53 |
0,55 |
0,57 |
0,59 |
0,61 |
0,62 |
0,63 |
0,64 |
0,65 |
0,66 |
Iк |
мА |
0,04 |
0,08 |
0,15 |
0,34 |
0,75 |
1,7 |
4,5 |
8,4 |
11,6 |
13,7 |
14,7 |
14,9 |
Uкэ |
В |
15 |
14,95 |
14,90 |
14,70 |
14,3 |
13,3 |
10,5 |
6,6 |
3,4 |
1,4 |
0,2 |
0,1 |
График:
2 . Исследование усиления электрических сигналов
UВХ = 10 мВ; UВЫХ = 2,62 В;
(UВХ– вверху; UВЫХ – внизу).
3.

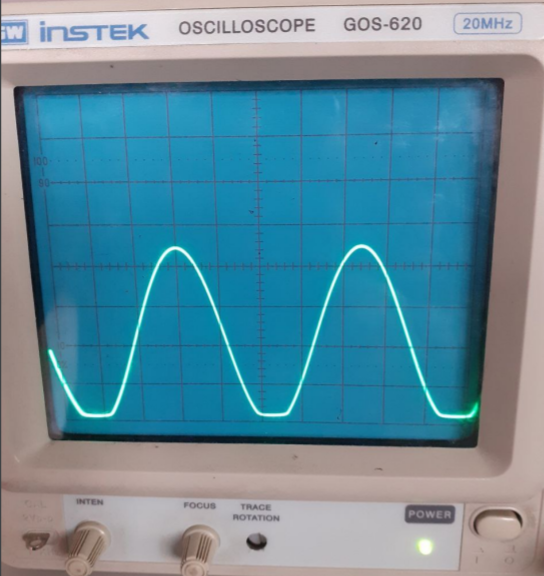

Исследование нелинейных искажений
выходного сигнала
Uвх=37 мВ
При напряжении 0,58В появляется заметное ограничение сверху
При напряжении 0,63В появляется заметное ограничение снизу
4. Расчёт коэффициента усиления по напряжению
dUба = 0,025 В
dUка = 7 В
Ku= ∆𝑈кэ/∆𝑈бэ = 7/0,025 = 280
