Лабораторная работа № 4
АППАРАТУНЫЙ АНАЛИЗ СПЕКТРОВ СИГНАЛОВ
Выполнили студент
Москва, ****
Цель работы:
1. Изучить особенности гетеродинного анализатора спектра последовательного типа и получить навыки практической работы с ним.
2. Овладеть методами анализа спектров сигналов различного типа.
Состав лабораторной установки:
Анализатор спектра C4-25(либо C4-45);
Генератор Г6-27;
Генератор Г3-102;
Генератор Г5-54 прямоугольных однополярных импульсов;
Электронно-лучевой осциллограф С1-75.
Генераторы Г6-27 и Г5-54 используются в качестве источников анализируемых колебаний. Осциллограф с1-75 используется для контроля формы анализируемых колебаний.
Пункт 1

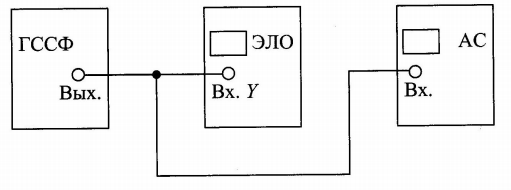

Рис.1 Схема соединения приборов №1

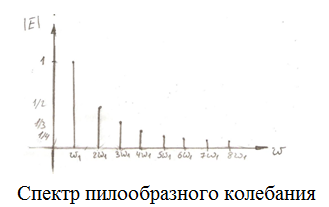

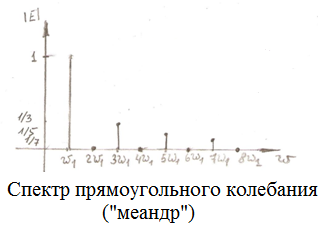

Предварительный расчет:
ГССФ: f=300 кГц
Таблица №1
Форма сигнала |
Част. сигн. f, кГц |
Измеренная частота гармоник, кГц |
f3 - f1 2f |
f5 - f3 2f |
U2/U1, Дб |
U3/U1, Дб |
U4/U1, Дб |
|||||
f1 |
f3 |
f5 |
расч |
изм |
расч |
изм |
расч |
изм |
||||
Пилообр |
|
|
|
|
|
|
|
|
|
|
|
|
Меандр. |
|
|
|
|
|
|
|
|
|
|
|
|
Треугол. |
|
|
|
|
|
|
|
|
|
|
|
|
Гармон. |
|
|
|
|
|
|
|
|
|
|
|
|
Пункт №2
Рис. 2 Схема соединения приборов №2
Таблица №2
f0=0.9 МГц Fм=25кГц |
||||||||||||||||||
Параметры |
Порядковые № обращений в ноль компонент ЧМ спектра |
|||||||||||||||||
несущей |
1-й пары боковых |
2-й пары боковых |
3-й пары боковых |
4-й пары боковых |
||||||||||||||
1-е |
2-е |
3-е |
4-е |
1-е |
2-е |
3-е |
1-е |
2-е |
3-е |
1-е |
2-е |
1-е |
2-е |
|||||
m |
2,4 |
5,52 |
8,65 |
11,8 |
3,83 |
7,02 |
10,2 |
5,14 |
8,42 |
11,6 |
6,38 |
9,76 |
7,59 |
11,1 |
||||
Fд = mFM, кГц |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
UM |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Пункт № 3

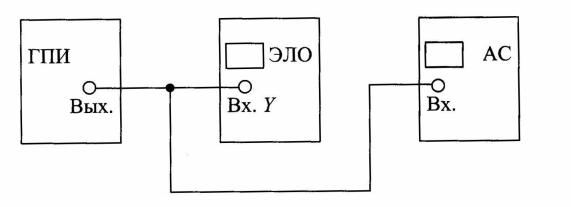

Рис.3 Схема соединения приборов № 3
Предварительный расчет:
Задание: рассчитать для огибающей спектра (по форме совпадающей со спектральной плотностью одного импульса) величину отношения максимумов (высот) третьего и второго лепестков огибающей спектра h3/h2 для однополярных прямоугольных импульсов с частотой следования 1кГц и длительностью 1, 0.5 и 0.2 мкс. Определить ширину первого и второго лепестков спектра.
Таблица № 3
Длитель-ность импульса, мкс |
Ширина лепестков, МГц |
Отношение высот третьего и второго лепестков h3/h2 |
|||||
первого |
второго |
Рассчитанное |
Измеренное, Дб |
||||
Рассч. |
Измер. |
Рассч. |
Измер. |
||||
1,0 |
|
|
|
|
|
|
|
0,5 |
|
|
|
|
|
|
|
0,2 |
|
|
|
|
|
|
