3. Анализ теплового режима наружного ограждения
Целью
расчета является определение температур
на внутренней поверхности наружных
ограждений, в толще ограждающих
конструкций на стыке материальных
слоев, а также построение графиков
распределения температур
по сечению ограждающих конструкций в
координатах
для
определения плоскости (ПВК) и зоны
возможного промерзания (ЗВП), т.е.
области, где температура ниже или равна
нулю (рис. 1,2).
Анализ теплового режима производим для наружной стены, чердачного покрытия и перекрытия первого этажа по следующему алгоритму.
1.

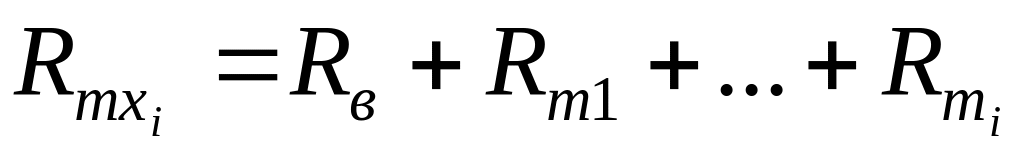

Определяем сопротивление теплопередачи,
м2 0С/Вт,
для части ограждения от внутреннего
воздуха до сечения наружного ограждения
с координатой
,
м:
.
.
(13)

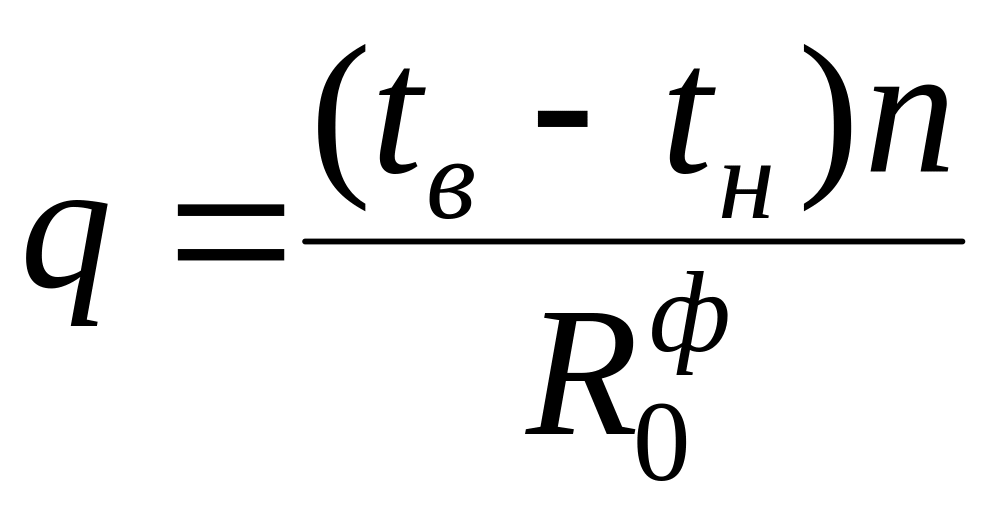

2. Определяем плотность теплового потока через ограждение при расчетной температуре наружного воздуха, Вт/м2 :
.
(14)
3. Определяем расчетную температуру на внутренней поверхности наружного ограждения, 0С:
.
(15)

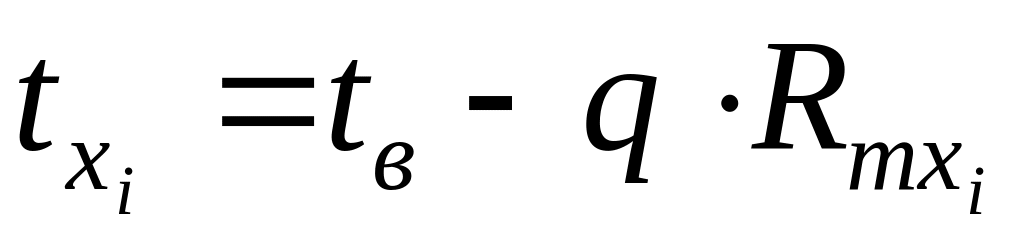

4. Определяем расчетные температуры на наружной поверхности i-го слоя сечения наружного ограждения с координатой , 0С:
.
(16)
Рис.1. Графики
распределения температуры по сечению
перекрытия над подвалом
Рис.2. Графики
распределения температур по сечению
наружной стены (чердачного покрытия)
Определяем температуру в наружном углу помещения, 0С:
.
(17)

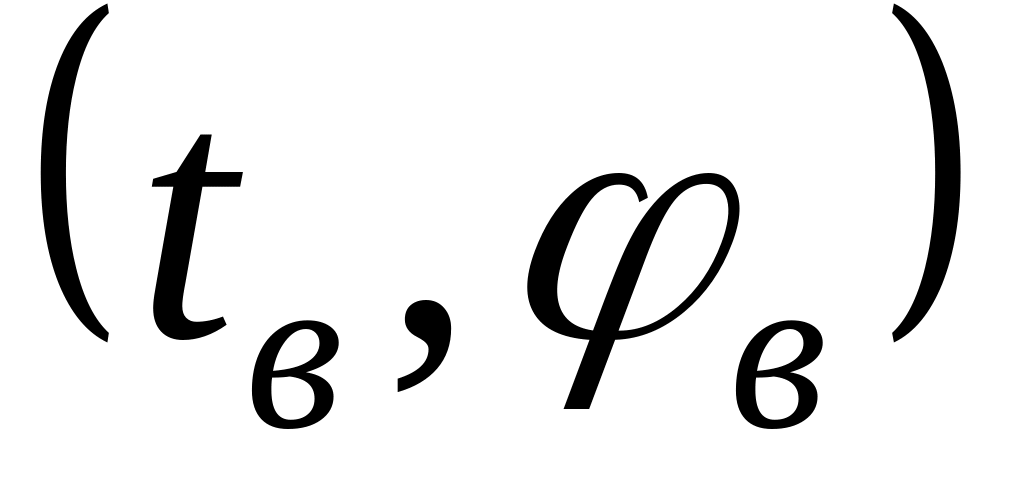

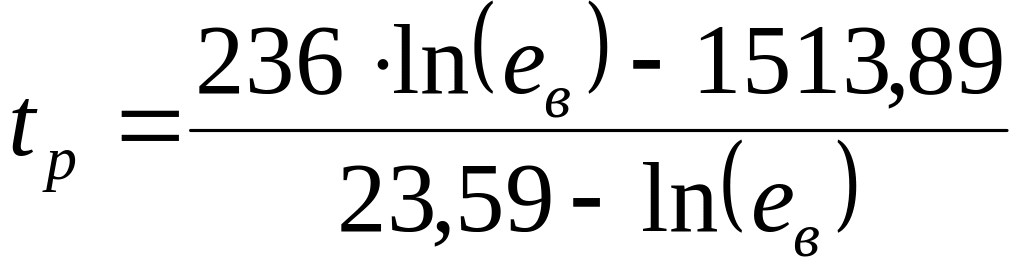

Определяем температуру точки росы внутреннего воздуха с параметрами
, 0С:
,
(18)

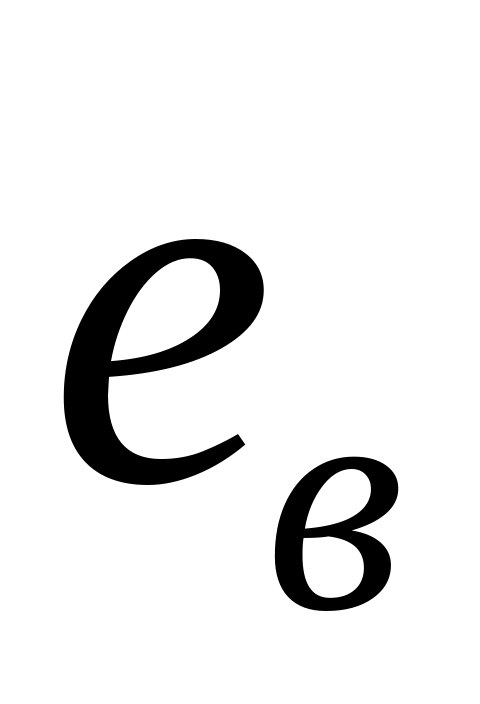

где
- фактическая упругость водяного пара,
содержащегося во внутреннем воздухе с
параметрами
,
Па, определяется как
,
(19)
где
- упругость насыщенного водяного пара
при температуре воздуха внутри помещения,

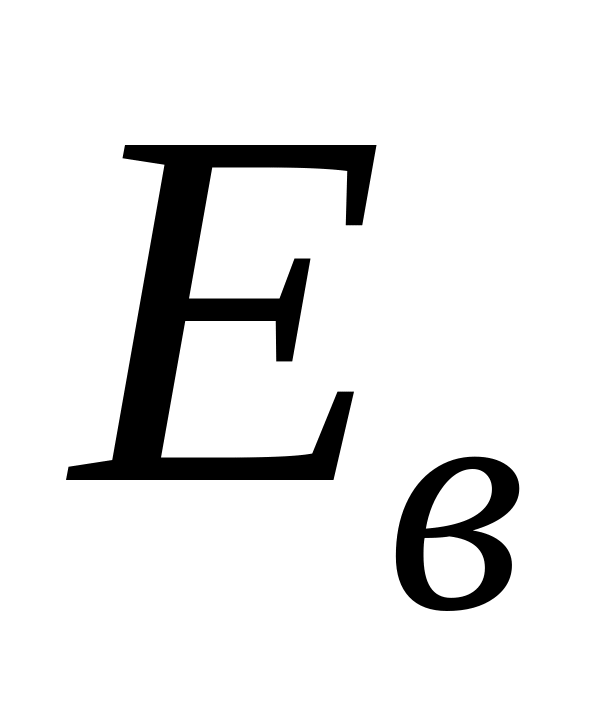

Па, определяется как
.
(20)
Для всех наружных ограждений должно выполняться следующее условие:
.
(21)
После
расчета строим графики (рис. 1,2)
распределения температур по сечению
ограждающих конструкций в координатах
.

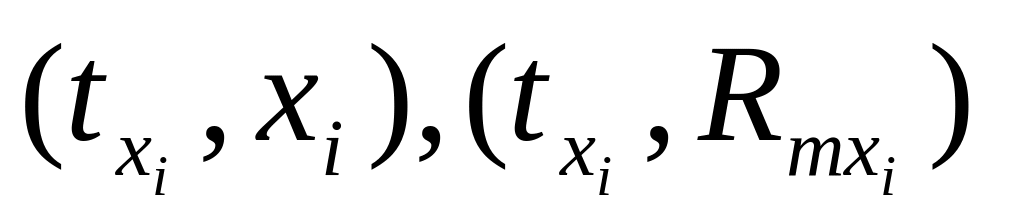

По оси абсцисс откладываем координаты
х, м, по оси ординат температуру, 0С.
Цифрами обозначаем стыки материальных
слоев (1,2,3,4) с координатой хi.
На пересечении материальных слоев и
значений температур ставим точки,
соединяем их между собой. Определяем
плоскость, где температура равна нулю
(ПВП) и ЗВП, делаем вывод о расположении
этой зоны по отношению к расположению
стыков материальных слоев.
