36. ВЕНТИЛЯТОРЫ ОСЕВЫЕ ПРИТОЧНЫЕ ПРОТИВОДЫМНЫЕ (ДЛЯ ПОДБОРА ВОЗДУХА) ВО-25-188-8; ВО-25-188-10; ВОП-12,5
Вентилятор ВО-25-188-8 применяется при пожаре в системах вентиляции производственных, общественных и жилых зданий для подачи свежего воздуха, а также для других санитарно-технических и производственных целей.
Вентилятор предназначен для работы как с короткой сетью воздуховодов, так и без нее. При работе с сетью только на стороне всасывания вентилятора полное сопротивление воздуховодов не должно превышать статического давления Psv, создаваемого вентилятором
(Рsv = Рv — Рdv).
Вентилятор предназначен для эксплуатации в микроклиматических районах с температурой окружающей среды от – 40 °С до + 40 °С.
На рис. 36.1, 36.2 и в табл. 36.1, 36.2, приведены аэродинамические, технические характеристики, габаритные и присоединительные размеры осевых приточных противодымных вентиляторов.
Рис. 36.1. Аэродинамические характеристики вентиляторов осевых приточных противодымных
61
![](/html/70990/27/html_AhkTUPTHGa.xHqb/htmlconvd-c5OgMi62x1.jpg)
Рис. 36.1. Аэродинамические характеристики вентиляторов осевых приточных противодымных (окончание)
62
Таблица 36.1
Основные технические характеристики вентиляторов осевых приточных противодымных (для подпора воздуха) ВО-25-188-8; ВО-25-188-10; ВОП-12,5
|
|
Двигатель |
|
вращенияЧастота , /обмин |
Параметры в рабочей зоне* |
вентилятораМасса , не,кгболее |
||
|
Типоразмер вентилятора |
|
|
|
|
|
||
|
|
|
Мощность, |
Производительность, |
Полное давление, |
|||
|
|
|
|
|
||||
|
|
Типоразмер |
|
|
|
|||
|
|
|
кВт |
|
тыс. м3/час |
Па |
|
|
|
|
|
|
|
|
|
|
|
|
ВО-25-188-8 -00 |
|
|
|
|
11,60-14,10 |
340-275 |
|
|
|
АИР100S4 |
|
3,0 |
1420 |
136 |
||
|
-01 |
|
|
|
||||
|
|
14,80-19,00 |
370-230 |
|||||
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
63 |
-02 |
АИР112МА6 |
|
3,0 |
950 |
16,00-23,00 |
410-300 |
153 |
|
|
|
|
|
|
|
|
|
|
-03 |
|
|
|
|
19,60-25,00 |
560-320 |
|
|
-04 |
АИР112М4 |
|
5,5 |
1420 |
21,00-26,00 |
570-350 |
160 |
|
|
|
|
|
|
|
|
|
|
-05 |
|
|
|
|
18,30-24,00 |
690-550 |
|
|
|
|
|
|
|
|
|
|
|
ВО-25-188-10 -00 |
АИР160S4 |
|
15,0 |
1455 |
37,50-50,00 |
730-440 |
290 |
|
|
|
||||||
|
-01 |
|
|
|
|
|
|
|
|
АИР160М4 |
|
18,5 |
1455 |
42,00-57,00 |
820-510 |
305 |
|
|
|
|
|
|
|
|
|
|
|
ВОП-12,5 |
АИР132М6 |
|
7,5 |
960 |
46,70-71,30 |
343-222 |
232 |
|
|
|
||||||
|
|
|
|
|
|
|
|
|
Примечание. * Табличные характеристики вентиляторов дымоудаления всех типов приведены для вентиляторов, работающих при температуре 20 °С. Для подбора вентиляторов следует пользоваться графиками.
![](/html/70990/27/html_AhkTUPTHGa.xHqb/htmlconvd-c5OgMi64x1.jpg)

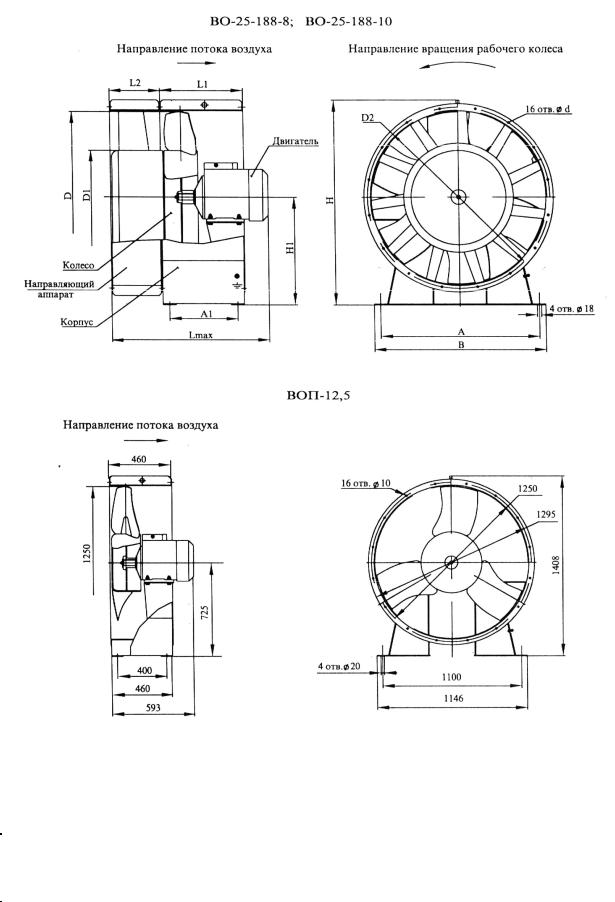

Рис. 36.2. Габаритные и присоединительные размеры вентиляторов осевых приточных противодымных
Таблица 36.2
Габаритные и присоединительные размеры вентиляторов осевых приточных противодымных (к рис. 36.3)
Вентилятор |
|
|
|
|
|
Размеры, мм |
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
А |
А1 |
В |
D |
D1 |
D2 |
d |
|
H |
H1 |
Lma |
L1 |
L2 |
|
|
|
||||||||||||
ВО-25-188-8 |
700 |
250 |
740 |
795 |
500 |
848,5 |
16,5 |
|
947 |
495 |
738 |
350 |
260 |
ВО-25-188-10 |
700 |
415 |
950 |
1000 |
500 |
1045 |
10 |
|
1140 |
595 |
920 |
485 |
225 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
64 |
|
|
|
|
|
|
|
|
![](/html/70990/27/html_AhkTUPTHGa.xHqb/htmlconvd-c5OgMi65x1.jpg)
37. КОРРОЗИОННО-СТОЙКИЙ КРЫШНЫЙ ВЕНТИЛЯТОР ВКРТ № 6,3
Вентилятор ВКРТ № 6,3 служит для удаления невзрывоопасных газовоздушных смесей с агрессивными примесями, вызывающими ускоренную коррозию вентиляторов из углеродистой и нержавеющей сталей. Он может быть использован как для общеобменной вытяжной вентиляции помещений, содержащих в верхней зоне агрессивные примеси, так и для систем местных отсосов.
Вентилятор из титановых сплавов может использоваться во всех средах, в которых происходит пассивация поверхности титана в результате образования окислов, гидридов и сульфоокисных соединений титана. Рекомендуется применять этот вентилятор в газовоздушных средах, содержащих:
1)влажный хлор (количество влаги более 0,005 %);
2)пары растворов хлоридов и щелочей;
3)пары азотной кислоты;
4)окись азота (влажную);
5)пары 20-процентной соляной кислоты при температуре до 60 °С (в случае образования конденсата соляной кислоты его концентрация не должна превышать 5 % при температуре не выше 30 °С);
6)сернистый ангидрид (влажный) без примеси тумана серной кислоты при температуре не выше 20 °С;
7)пары меланжа ( H2 SO4 + HNO3 );
8)пары соляной и азотной кислот (царской водки);
9)гидрат окиси натрия;
10)пары органических кислот (молочной, дубильной, винной);
11)пары фосфорной кислоты (в случае образования конденсата его концентрация не должна превышать 30 % при температуре до 30 °С).
Титановые вентиляторы нельзя применять в газовоздушных средах, содержащих пары фтористоводородной и плавиковой кислот, фтора и брома, сухие хлор и йод.
Вентиляторы из титановых сплавов выпускаются в двух исполнениях: с шестиполюсным двигателем (для работы от сети переменного тока с частотой 50 Гц — ВКРТ6,3045.6) и с восьмиполюсным (для работы от сети с частотой 60 Гц — ВКРТ6,30.45.8).
Температура газовоздушной смеси, перемещаемой вентилятором из титановых сплавов не должна превышать 60 °С, допустимая температура окружающей среды — от минус 45 до плюс 40 °С.
В табл. 37.1, 37.2 и на рис. 37.1, 37.2 приведены аэродинамические, технические, акустические характеристики, габаритные и присоединительные размеры вентиляторов ВКРТ № 6,3.
Таблица 37.1 Технические данные коррозионно-стойких крышных радиальных вентиляторов
из титановых сплавов
Наименование |
Показатель для вентиляторов |
||
|
|
||
ВКРТ 6,30.45.6 |
ВКРТ 6,30.45.8 |
||
|
|||
|
|
|
|
Рабочее колесо: |
|
|
|
диаметр, мм……………………………………………. |
630 |
630 |
|
частота вращения, об/мин…………………………….. |
950 |
835 |
|
окружная скорость, м/с……………………………….. |
31,3 |
27,5 |
|
Максимальная производительность вентилятора при |
|
|
|
работе без сети воздуховодов (при Psv = 0), м3/ч……… |
14900 |
13000 |
65
![](/html/70990/27/html_AhkTUPTHGa.xHqb/htmlconvd-c5OgMi66x1.jpg)
Окончание табл. 37.1
Наименование |
Показатель для вентиляторов |
||
|
|
||
ВКРТ 6,30.45.6 |
ВКРТ 6,30.45.8 |
||
|
|||
|
|
|
|
Максимальное статическое давление (разрежение), Па. |
460 |
355 |
|
Максимальный статический коэффициент полезного |
|
|
|
действия…………………………………………………... |
0,7 |
0,7 |
|
Потребляемая мощность, кВт…………………………… |
1,7 |
1,16 |
|
Электродвигатель: |
|
|
|
тип………………………………………………………. |
4A100L6X |
4A100L8X |
|
исполнение по способу монтажа (ГОСТ 2479-79)….. |
1M 3081 |
1M 3081 |
|
мощность, кВт…………………………………………. |
2,2 |
1,5 |
|
частота вращения, об/мин…………………………….. |
950 |
835 |
|
Частота тока, Гц………………………………………….. |
50 |
60 |
|
Габариты, мм: |
|
|
|
диаметр…………………………………………………. |
915 |
915 |
|
высота…………………………………………………... |
915 |
915 |
|
Масса с электродвигателем, кг………………………….. |
106 |
106 |

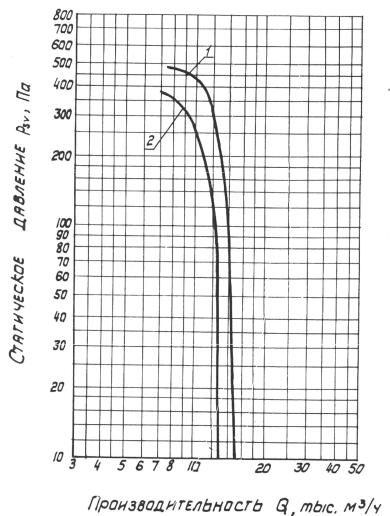

Рис. 37.1. Аэродинамические характеристики крышных радиальных вентиляторов из титановых сплавов ВКРТ 6,30.45:
1 – ВКРТ 6,30.45.6 (50 Гц); 2 – ВКРТ 6,30.45.8 (60 Гц)
66
![](/html/70990/27/html_AhkTUPTHGa.xHqb/htmlconvd-c5OgMi67x1.jpg)
Проточная часть коррозионно-стойкого вентилятора выполнена из титановых сплавов. Вентиляторы по конструкции и назначению основных узлов аналогичны вентиляторам ВКР № 4; 5 и 6,3. В отличие от стальных вентиляторов ВКР № 4; 5 и 6,3 выброс воздуха в титановом вентиляторе осуществляют горизонтально, что достигается применением укороченного колпака. В выходном кольцевом сечении вентилятора приварены лопатки, выполняющие функции ограждения и спрямляющего аппарата.
Вентилятор, предназначенный для работы от электрической сети с частотой тока 50 Гц, комплектуется шестиполюсными, а с частотой тока 60 Гц — восьмиполюсными двигателями.

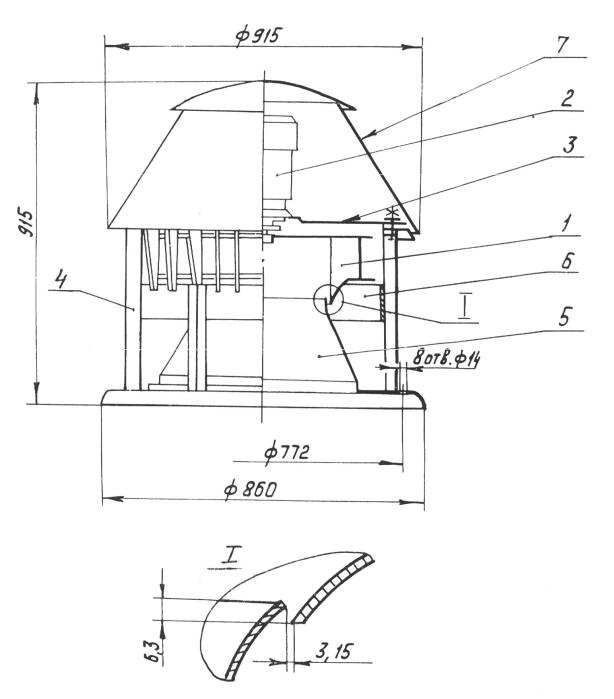

Рис. 37.2. Схема вентилятора радиального из титановых сплавов ВКРТ № 6,3:
1 – рабочее колесо; 2 – электродвигатель; 3 – подмоторная плита; 4 – стойки основания; 5 – входной патрубок; 6 – защитный цилиндр; 7 – колпак
67
Таблица 37.2
Акустические характеристики крышных радиальных вентиляторов из титановых сплавов
68 |
вентилятораИндекс |
рабочеговращенияЧастота мин/об,колеса |
|
|
Основные уровни звуковой мощности, дБ, |
|
|
уровеньСуммарный дБ,мощностизвуковой |
|||
|
|
|
|
|
|
|
|
||||
|
|
|
|
при среднегеометрических частотах октавных полос, Гц |
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ВКРТ 6,30.45.6 |
950 |
83 |
90 |
92 |
89 |
84 |
78 |
68 |
60 |
96 |
|
(50 Гц) |
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ВКРТ 6,30.45.8 |
835 |
80 |
87 |
89 |
86 |
81 |
75 |
65 |
57 |
93 |
|
(60 Гц) |
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Примечание. * Указанные уровни звуковой мощности относятся к стороне нагнетания. По данным ВНИИ кондиционера, уровни звуковой мощности на стороне всасывания на 5 дБ ниже.
![](/html/70990/27/html_AhkTUPTHGa.xHqb/htmlconvd-c5OgMi69x1.jpg)
|
|
|
|
|
|
Приложение 1 |
|
|
ИНДЕКСЫ И КОДЫ ПО ОКП ПО ТЕХНИЧЕСКИМ УСЛОВИЯМ НА ВЕНТИЛЯТОРЫ |
||||||
|
|
|
|
|
|
Таблица П.1 |
|
|
|
|
|
|
|
|
|
|
|
Индекс вентилятора |
|
Код по ОКП |
|
|
|
|
|
Общероссийское |
Экспортное |
Тропическое |
Номер технических |
|
|
|
Обозначение |
по техническим |
|
||||
|
исполнение |
исполнение |
исполнение |
условий |
|
||
|
|
условиям |
|
||||
|
|
У2 |
У2 |
Т2 |
|
|
|
|
|
|
|
|
|||
|
|
|
Вентиляторы В. ЦП6-45 (исполнение 6) |
|
|
|
|
|
П5.100-1а |
|
|
|
|
|
|
|
П5.100-1б |
|
|
|
|
|
|
|
П5.100-1в |
|
|
|
|
|
|
69 |
П5.100-2а |
|
|
|
|
|
|
П5.100-2б |
В. ЦП6-45-5-01 |
|
|
|
|
|
|
|
П5.100-2в |
4861634501 |
4861634502 |
4861634503 |
ТУ 22-5928-85 |
|
|
|
П5.100-3а |
В. ЦП6-45-5-01Л |
|
||||
|
|
|
|
|
|
||
|
П5.100-3б |
|
|
|
|
|
|
|
П5.100-3в |
|
|
|
|
|
|
|
П5.100-4а |
|
|
|
|
|
|
|
П5.100-4б |
|
|
|
|
|
|
|
П5.100-4в |
|
|
|
|
|
|
|
П6,3.090-2а |
В. ЦП6-45-6,3-01-01 |
|
|
|
|
|
|
П6,3.090-2б |
В. ЦП6-45-6,3-01Л- |
4861634607 |
4861634608 |
4861634609 |
|
|
|
П6,3.090-2в |
01 |
|
|
|
ТУ 22-5928-85 |
|
|
П6,3.100-2а |
В. ЦП6-45-6,3-01 |
|
|
|
|
|
|
|
|
|
|
|
||
|
П6,3.100-2б |
4861634601 |
4861634602 |
4861634603 |
|
|
|
|
В. ЦП6-45-6,3-01Л |
|
|
||||
|
П6,3.100-2в |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
П8.100-1а |
|
|
|
|
|
|
|
П8.100-1б |
|
|
|
|
|
|
|
П8.100-1в |
В. ЦП6-45-8-01 |
4861634111 |
4861634112 |
4861634113 |
ТУ 22-4577-79 |
|
|
П8.100-2а |
|
|||||
|
|
|
|
|
|
|
|
|
П8.100-2б |
|
|
|
|
|
|
|
П8.100-2в |
|
|
|
|
|
|
|
|
|
|
|
|
|
Окончание табл. .П.1 |
|
|
|
|
|
|
|
|
|
|
|
|
Индекс вентилятора |
|
|
Код по ОКП |
|
Номер |
|
|
|
|
|
|
|
|
||
|
Обозначение |
по техническим |
|
Общероссийское |
Экспортное |
Тропическое |
технических |
|
|
|
условиям |
|
исполнение |
исполнение |
исполнение |
условий |
|
|
|
|
|
У2 |
У2 |
Т2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Вентиляторы В. ЦП6-45 (исполнение 6) |
|
|
|
||
|
|
|
|
|
|
|
|
|
|
П8.100-3а |
|
|
|
|
|
|
|
|
П8.100-3б |
|
|
|
|
|
|
|
|
П8.100-3в |
|
|
|
|
|
|
|
|
П8.100-4а |
В. ЦП6-45-8-01 |
|
4861634111 |
4861634112 |
4861634113 |
ТУ 22-4577-79 |
|
70 |
П8.100-4б |
|
|
|
|
|
|
|
П8.100-5а |
|
|
|
|
|
|
|
|
|
П8.100-5б |
|
|
|
|
|
|
|
|
|
|
Вентиляторы В. ЦП6-45 (исполнение 3) |
|
|
|
||
|
|
|
|
|
|
|
|
|
|
П6,3.090-1а |
В. ЦП6-45-6,3-02-01 |
|
|
|
|
|
|
|
П6,3.090-1б |
|
4861634610 |
4861634611 |
4861634612 |
|
|
|
|
В. ЦП6-45-6,3-02-01Л |
|
|
|
||||
|
П6,3.090-1в |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
П6,3.100-1а |
В. ЦП6-45-6,3-02 |
|
|
|
|
ТУ 22-5928-85 |
|
|
П6,3.100-1б |
|
4861634604 |
4861634605 |
4861634606 |
|
||
|
В. ЦП6-45-6,3-02Л |
|
|
|||||
|
П6,3.100-1в |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
П6,3.110-1а |
В. ЦП6-45-6,3-02-02 |
|
|
|
|
|
|
|
П6,3.110-1б |
|
4861634613 |
4861634614 |
4861634615 |
|
|
|
|
В. ЦП6-45-6,3-02-02Л |
|
|
|
||||
|
П6,3.110-1в |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
