Учебное пособие 800663

61

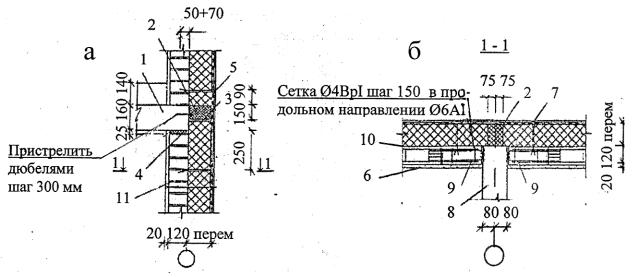

Рис. 3.7. Слоистая кирпичная стена с наружным штукатурным слоем:

а – вертикальное сечение стены; б – горизонтальное сечение стены; 1 – монолитное перекрытие; 2 – несгораемый утеплитель; 3 – металлический гнутый профиль; 4 – упругая прокладка из поролона; 5 – крепежные элементы; 6 – внутренний слой штукатурки; 7 – наружный слой штукатурки по сетке; 8 – внутренняя стена; 9 – анкер Ø6АI через 6 рядов кладки;

10 – пароизоляция; 11 – металлические связи

Кирпичные стенки соединяются между собой стальными анкерами через пять рядов кладки. Внутренний слой стены может выполняться толщиной в 0,5; 1; 1,5 и 2 кирпича. При одинаковой толщине наружного и внутреннего слоев в полкирпича непосредственно за внутренним слоем располагают слой пароизоляции. Это может быть слой прокладочного рубероида или полиэтиленовой пленки. Если на стройку поступает утеплитель, упакованный в полиэтиленовую пленку, то установку пароизоляции не предусматривают.

Кроме этого широкое распространение получили варианты с применением газобетонных или легкобетонных блоков для внутреннего слоя, а для наружного облицовочного слоя - лицевого кирпича или штукатурки. В этом случае возможны варианты трехслойной или двухслойной конструкции наружных стен (рис. 3.8-3.11). В конструировании всех вариантов слоистых стен необходимо учесть следующие задачи.

Первая задача – исключение расслоения конструкции, которое достигается установкой внешних слоев на перфорированную часть монолитного перекрытия, продленного за грань внутреннего слоя стены. Перфорацию в перекрытии заполняют несгораемым утеплителем. Это препятствует распространению огня в стенах в продольном направлении по сгораемым или трудносгораемым термоблокам. Одновременно смягчается влияние теплопроводных включений по ребрам перекрытия (см. рис. 3.8). Иногда вместо того, чтобы продлевать перекрытие до фасадной поверхности, применяют фасадную керамзитобетонную балку малой теплопроводности (см. рис. 3.6).

62

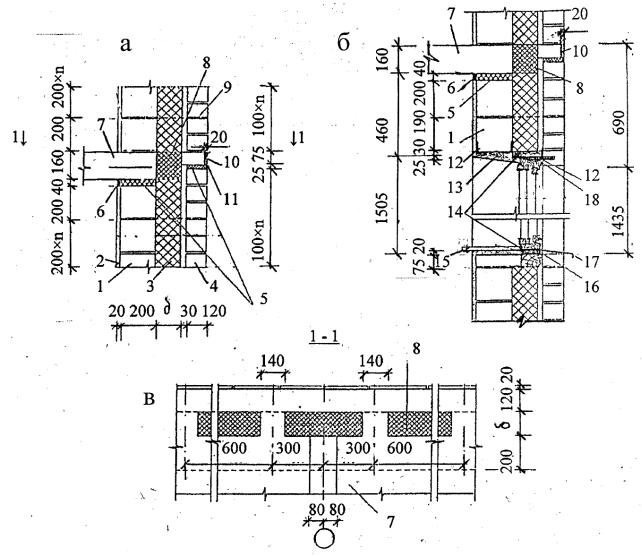

Рис. 3.8. Трехслойная стена из газобетонных блоков с эффективным утеплителем и облицовкой кирпичом: а – вертикальное сечение по простенку; б – вертикальное сечение по оконному проему; в – горизонтальное сечение по верху плиты перекрытия; 1 – блок из ячеистого бетона; 2 – штукатурка; 3 – утеплитель; 4 – лицевой кирпич; 5 – упругая прокладка; 6 – мастика; 7 – плита перекрытия; 8 – несгораемый утеплитель; 9 – горизонтальное армирование кладки; 10 – декоративная плитка; 11 – расшивка; 12 – гнутый уголок; 13 – штукатурка откоса; 14 – пеноуплотнитель (полиуретан); 15 – подоконная доска; 16 – герметизирующая эластичная лента; 17 – слив; 18 – герметизирующая мастика

В балке также предусмотрены пазухи для установки несгораемых теплоизоляционных вкладышей. Горизонтальное армирование слоистой кладки также препятствует расслоению. Армирование выполняется из продольных сварных сеток или каркасов вдоль каждого из слоев кладки, которые объединены защищенными от коррозии стальными анкерами. В случае устройства внутреннего слоя из газобетонных блоков, а наружного из лицевого кирпича для совпадения плоскостей горизонтальных швов кладки применяют так называемый модульный кирпич (250×120×88 мм).

63

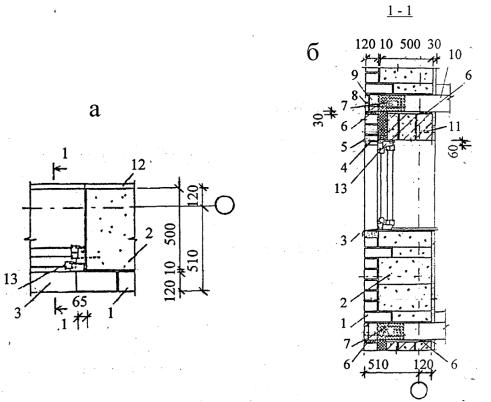

Рис. 3.9. Двухслойная стена из газобетонных блоков и лицевого кирпича:

а – горизонтальное сечение; б – вертикальное сечение; 1 – лицевой кирпич; 2 – газобетонный блок; 3 – слив; 4 – стальной уголок; 5 – софитный кирпич; 6 – упругая прокладка; 7 – несгораемый утеплитель; 8 – декоративная плитка; 9 – торец монолитный плиты перекрытия;

10 – монолитная плита перекрытия; 11 – железобетонная перемычка; 12 – штукатурка; 13 – оконный блок

Вторая задача – исключение передачи вертикальной нагрузки на ненесущую стену. Для этого укладывают упругие прокладки под перекрытием или под керамзитобетонной балкой.

Двухслойная конструкция наружной стены состоит из слоя газобетонных блоков плотностью 400-450 кг/м3 и слоя лицевого кирпича с взаимной перевязкой через 5 рядов. Слоистая стена устанавливается поэтажно на перекрытие и фасадную легкобетонную балку (см. рис. 3.6; 3.9). Такая стена получается очень массивной, толщиной 660-710 мм.

С такой стеной конкурирует двухслойная конструкция наружных стен из легкобетонных блоков или из блоков ячеистого бетона. Снаружи блоки утепляют жесткими плитами эффективного утеплителя. Затем по сетке из стекловолокна или по стальной оцинкованной сетке выполняется наружная штукатурка из полимерного раствора повышенной паропроницаемости (рис. 3.10).

Утеплитель наклеен на стеновые блоки и поэтажно оперт на гнутые уголки из перфорированного листа нержавеющей стали, пристрелянные к торцам плит перекрытий. По наружным торцам внутренних стен и перекрытий утеплитель имеет рассечки из несгораемого утеплителя (рис. 3.11).

64

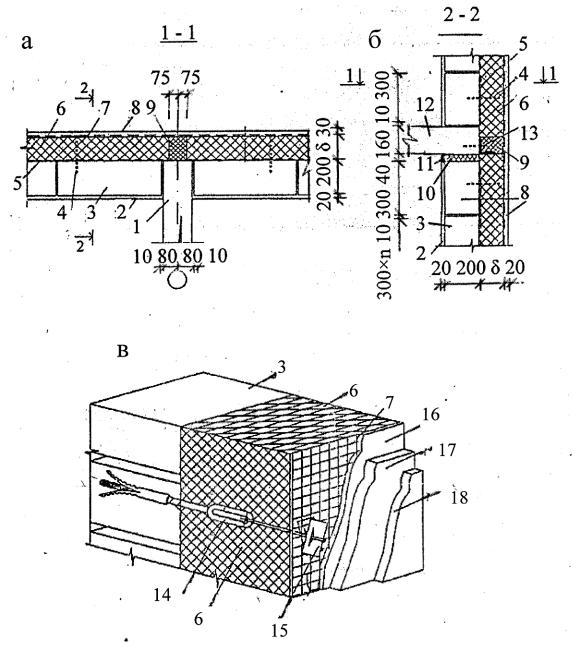

Рис. 3.10. Двухслойная стена из блоков ячеистого легкого бетона с наружным слоем из эффективного утеплителя: а – горизонтальное сечение стены; б – вертикальное сечение стены; в – деталь конструкции; 1 – монолитная внутренняя стена; 2 – штукатурка; 3 – стеновой блок; 4 – крепежный элемент; 5 – пароизоляция; 6 – утеплитель; 7 – пластмассовая или оцинкованная проволочная сетка; 8 – наружная штукатурка; 9 – несгораемый утеплитель; 10 – упругая прокладка; 11 – расшивка; 12 – монолитная плита перекрытия; 13 – стальной уголок, пристреленный к торцу плиты перекрытия; 14 - качающийся крюк; 15 – запорная пластина; 16 – грунтовочный слой штукатурки 5 мм; 17 - второй слой штукатурки;

18 – декоративная обработка штукатурки

65

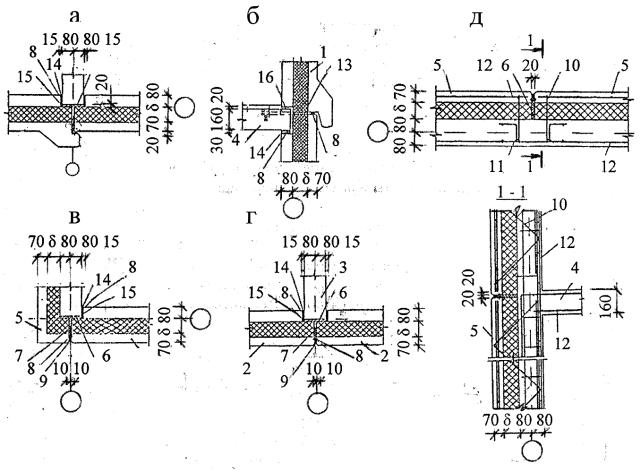

Рис. 3.11. Слоистые панели наружных стен зданий с монолитными перекрытиями и поперечными стенами: а – рядовой вертикальный стык трехслойных панелей продольной стены с профилированным фасадным слоем; б – то же, горизонтальный; в – угловой стык с ненесущими трехслойной панелью продольного фасада и двухслойной торцевого; г – рядовой вертикальный стык панелей с плоским фасадным слоем; д – крепление двухслойной панели к торцевой монолитной стене; 1 – трехслойная панель наружной стены с профилированным фасадным слоем; 2 – то же, с гладким; 3 – монолитная внутренняя стена; 4 – монолитные перекрытия; 5 – двухслойная панель наружной стены; 6 – утеплитель, наклеенный на внешний торец внутренней стены; 7 – утеплитель; 8 – упругая прокладка; 9 – герметизирующая мастика; 10 – каркас навески панели; 11 – гнутый арматурный каркас; 12 – арматурная сетка; 13 – несгораемый утеплитель; 14 – затирка цементным раствором; 15 – конопатка;

16 - цементный раствор

3.3. Наружные стеновые панели

Сборные наружные стены преимущественно выполняют из бетонных навесных панелей. Применяют панели обычной однорядной разрезки. Целесообразным оказывается применение панелей специальной разрезки с вертикальными швами по осям оконных проемов (рис. 3.12). Это упрощает устройство связей между панелями и монолитными внутренними стенами. В сборномонолитном домостроении получают применение панели из не бетонных мате-

66

риалов. Их используют в качестве вставок между окнами (рис. 3.13) и как утепляющие элементы в зонах лоджий и ризалитов.

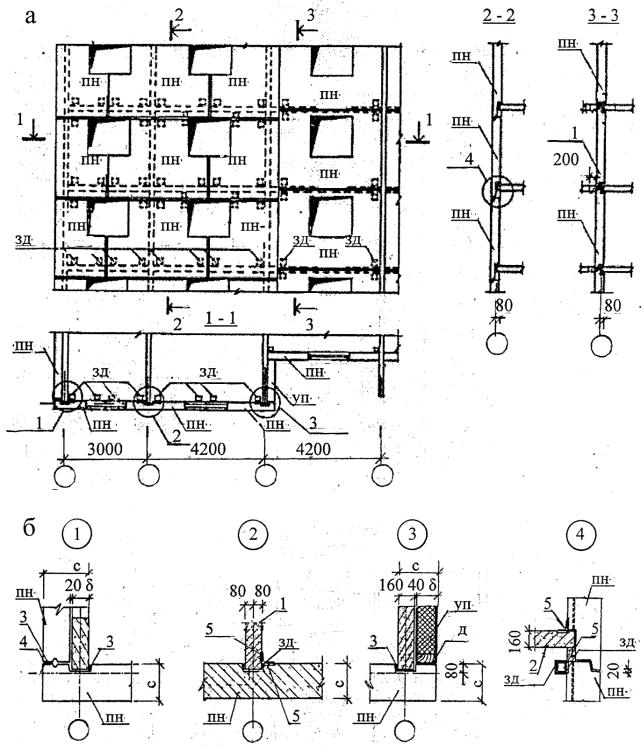

Рис. 3.12. Панельные наружные стены монолитных зданий: а – монтажная схема раскладки панелей наружных стен специфической разрезки; б – узлы сопряжений панелей с внутренними монолитными конструкциями; ПН – легкобетонная панель наружной стены; УП – утепленная панель из не бетонных материалов в ризалите; ЗД – закладная деталь; Д – деревянный каркас утепленной панели; 1 – внутренняя монолитная стена; 2 – перекрытие; 3 – упру-

гая прокладка; 4 – герметик; 5 – стальная связевая накладка

67

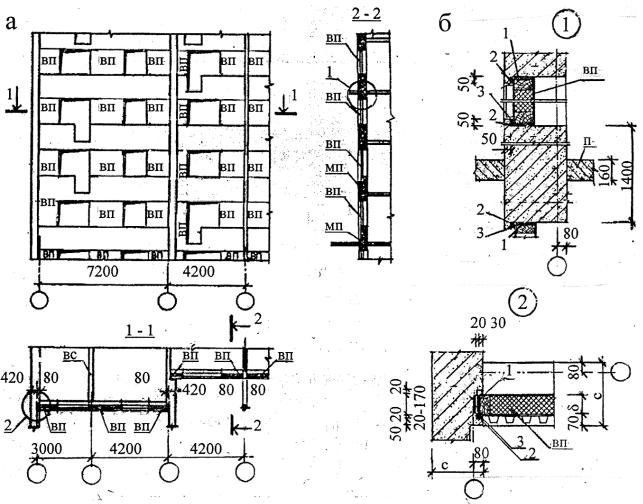

Рис. 3.13. Монолитные наружные стены с не бетонными междуоконными вставками:

а - монтажная схема раскладки между оконных вставок; б – узлы сопряжений; ВП – вставка панельная из не бетонных материалов; МП – монолитный легкобетонный пояс наружной стены; ВС – монолитная внутренняя стена; П – перекрытие; 1 – конопатка; 2 – упругая прокладка; 3 – герметик; 4 – закладная деталь

При применении в качестве утеплителя сгораемого материала он должен быть защищен слоем негорючего утеплителя. Толщина слоя 75 мм по контуру панели в целях предотвращения распространения огня.

При помощи сварки закладных деталей и последующей зачеканки швов цементным раствором панели крепят к плоскости перекрытия и перпендикулярно стоящим к ним внутренним стенам.

Заделка горизонтальных и вертикальных швов является элементом эксплуатационной надежности. Заделку осуществляют при помощи заведения в швы уплотняющих прокладок. Они являются воздушной защитой и.упругой основой для герметизирующих мастик. Для прокладок используют пористые резиновые или полимерные материалы. В качестве герметизирующих мастик применяют отверждающие мастики типа тиоколовой, бутилкаучуковой и др.

68

Особое внимание следует уделять горизонтальному шву под плитой перекрытия. Шов должен быть не менее 25 мм и заполнен упругим материалом во избежание передачи нагрузки от перекрытия на ниже установленные панели. Варианты конструкций наружных стен из панелей даны на рис. 3.14.

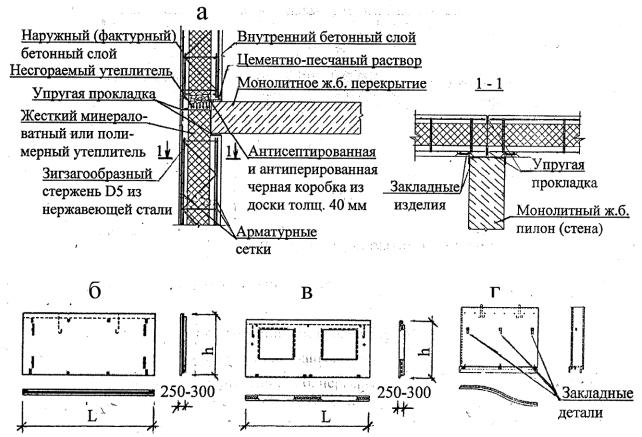

Рис. 3.14. Конструкции панельных наружных стен:

а – примыкание стеновых панелей к монолитным железобетонным конструкциям; б – глухая трехслойная панель; в – панель с проемами; г – однослойная криволинейная панель ограждения лоджии

3.4. Возведение стен с применением несъемных опалубок

Способ возведения стен с использованием несъемных опалубок представляет собой совокупность двух технологий. Первая технология – это монтаж стеновых пустотных блоков или панелей, вторая – монолитное строительство. К основным этапам монтажа относятся следующие операции: установка блоков участка стены; установка арматуры; заполнение бетоном внутренних пустот. При такой строительной системе блоки или панели выполняют функции опалубки. В отличие от сборно-разборной опалубки такая опалубка не демонтируется, а становится частью стены.

К основным преимуществам несъемных опалубочных блоков можно отнести следующее: их небольшой вес и возможность вести строительство без

69

применения грузоподъемной техники. В современной практике существует несколько вариантов технологий возведения стен с несъемной опалубкой.

Опалубочные блоки из древесно-цементной композиции (арболита). Бло-

ки имеют незамкнутое коробчатое сечение с внутренними вертикальными реб- рами-перемычками (рис. 3.15).

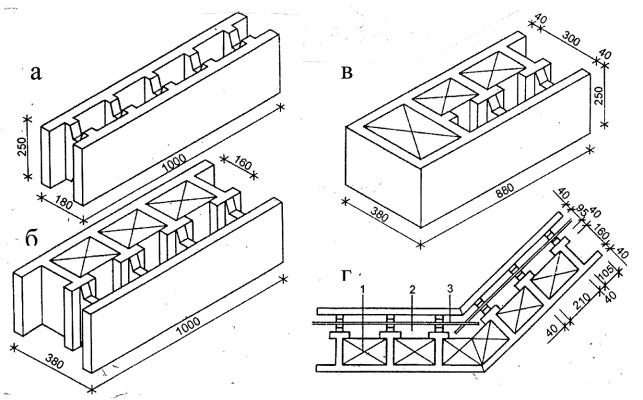

Рис. 3.15. Типы арболитовых блоков:

а– рядовой для внутренней стены; б – рядовой для наружной стены;

в– угловой для наружной стены; г – стык блоков под углом 45º; 1 – теплоизоляционный вкладыш; 2 – вертикальная конструктивная арматура; 3 – горизонтальная арматура

Кроме рядовых блоков для внутренних и наружных стен предусмотрены блоки - угловые, перемычечные, доборные в местах опирания перекрытий, для откосов проемов, для возведения внутренних столбов.

Существуют два варианта данной строительной системы. При первом варианте в заводских условиях внутрь блоков наружных стен вставляются пенополистирольные или иные теплоизоляционные вкладыши и оставляется место для монолитного бетона со стороны помещений. При втором варианте на строительной площадке все полости блоков заливаются конструкционнотеплоизоляционным бетоном, например, пенополистирольным.

Экологически чистый материал блоков имеет следующие характеристики: плотность 600-700 кг/м3; слабогорюч Г1; трудновоспламеняем В1; высокая биостойкость; негигроскопичен; пористая поверхность. Блоки легко пилятся

70

деревообрабатывающим инструментом, при необходимости подгоняются под нужную форму стены (см. рис. 3.15, г).

Укладка блоков выполняется без раствора насухо с перевязкой вертикальных швов. При устройстве перемычек, угловых зон, откосов проемов, то есть наиболее нагруженных и ответственных участков, предусматривается армирование одиночными стержнями или каркасами по проекту (рис. 3.16).

Рис. 3.16. Вертикальные сечения сборно-монолитных стен с использованием арболитовых блоков: а – наружная стена; б – внутренняя стена; 1 – рядовой блок; 2 – доборный блок;

3 – перемычечный блок; 4 – вкладыш утеплителя; 5 – монолитный бетон; 6 – вертикальный арматурный стержень; 7 – горизонтальный арматурный стержень; 8 – арматурный каркас перемычки; 9 – блок откоса проема; 10 – плита перекрытия

Сборно-монолитные стены, выполненные с использованием арболитовых блоков, могут быть несущими в зданиях до 6 этажей включительно. Такие стены обладают высокими показателями по тепло- и звукоизоляции. При более высокой производительности возведения 1 м2 наружной стены в несколько раз легче аналогичной по теплотехническим характеристикам трехслойной кирпичной стены той же площади.

В зданиях из арболитовых опалубочных блоков применяются перекрытия сборные из плит или монолитно-бетонные, в том числе из легких бетонов. Внутренняя и наружная отделка выполняется по современным технологиям в различных вариантах: обшивка, облицовка, штукатурка.

Стеновые элементы с применением цементно-стружечных плит (ЦСП).

Крупноразмерные стеновые элементы представляют собой панели, в которых
