Антаблемент ионического ордера имеет высоту в 4 1/2 модуля и делится в отношении 5:6:7 на архитрав (1 1/3 модуля), фриз (1 1/2 модуля) и карниз (1 3/4 модуля). Архитрав состоит из полос, причем ширина каждой из них постепенно увеличивается также в отношении 5:6:7 и равна последовательно снизу вверх 5, 6 и 7 партам. Архитрав заканчивается вверху каблучком с полочкой высотой в 1/4 модуля (рис. 5.18).

В карнизе поддерживающая часть занимает половину высоты и состоит из каблучка, зубцов и четвертного вала, ниже которого расположен небольшой астрагал. Слезник карниза по высоте равен венчающей части. Он заканчивается полочкой с каблучком, а в нижней плоскости имеет широкую, но неглубокую выемку. Венчающая часть карниза состоит из гуська с полочкой (рис. 5.19).

Рис. 5.18. Профили архитрава и фриза ионического ордера с размерами в партах. Размер парты равен 4,6 мм

91

92

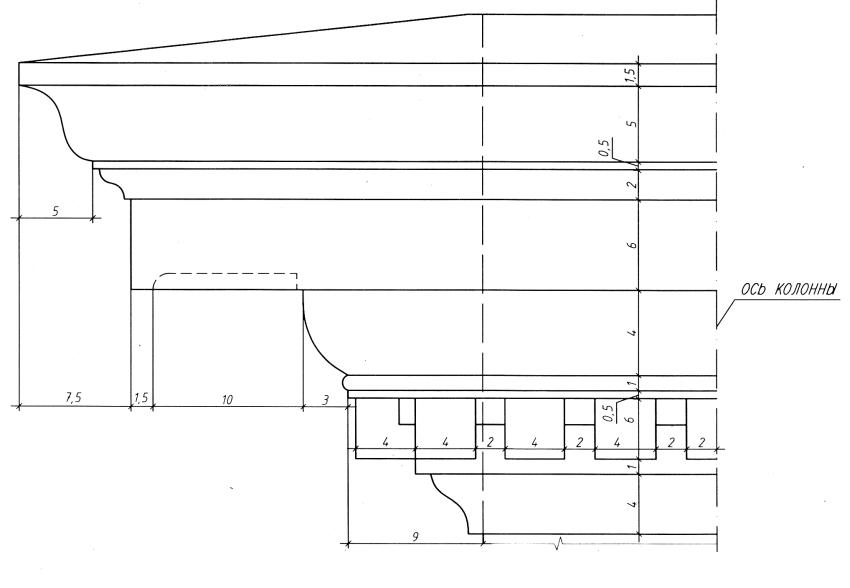

Рис. 5.19. Профиль карниза ионического ордера с размерами в партах. Размер парты равен 4,6 мм

5.2.3.5. Коринфский ордер в деталях

Коринфский ордер наиболее легкий по пропорциям и самый богатый по отделке и украшениям (рис. 5.20-5.23). Пьедестал имеет базу высотой 5/6 модуля и состоит из квадратного плинта, вала, обратного гуська с полочкой внизу и обратного астрагала сверху.

Высота карниза пьедестала составляет, как и база, 5/6 модуля. Карниз состоит из шейки (в виде небольшого фриза), отделенной от стула астрагалом; слезника, увенчанного каблучком с полочкой, и поддерживающей части в виде астрагала с гуськом, уходящим в выемку слезника.

Колонна коринфского ордера по высоте равна десяти диаметрам или 20 модулям. Верхний ее диаметр составляет 5/6 нижнего диаметра. Ствол колонны украшают 24 каннелюры такой же формы, как в ионической колонне, с той лишь разницей, что не только вверху, но и внизу они заканчиваются закруглениями. Ствол колонны внизу имеет полочку с выкружкой, а вверху заканчивается астрагалом.

База колонны высотой в 1 модуль состоит из четырех частей - квадратного в плане плинта, вала, затем особой формы, состоящей из двух скоций и двух астрагалов, и, наконец, второго вала. Деление высоты базы между этими ее частями показано на рис. 5.20.

Капитель колонны коринфского ордера – особого вида. Высота всей капители равна 2 1/3 модуля, причем 1/3 модуля (6 парт) составляет высоту абака. Абак имеет вид плиты с четвертным валом сверху. Углы этой плиты немного срезаны в плане, перпендикулярно к диагоналям квадрата, а стороны несколько вдавлены (рис. 5.21).

Ниже абака размещены четыре завитка, поддерживающих ее срезанные углы, и четыре меньших завитка, поддерживающих розетки, расположенные на вдавленных частях абака. Под завитками в два яруса расположены листья капители. Антаблемент ордера высотой в 5 модулей состоит из архитрава в 1 1/2 модуля, фриза в 1 1/2 модуля и карниза в 2 модуля. Архитрав в отношении 5:6:7 разделен на три полосы мелкими профилями и увенчан каблучком с полочкой.

Фриз в виде вертикальной плоскости используется для украшения рельефным орнаментом. А вверху фриза протянут узкий астрагал.

Карниз по очертаниям очень схож с карнизом ионического ордера. Поддерживающая часть высотой в 2/3 всего карниза состоит из каблучка, ряда зубцов и четвертного вала с астрагалом наверху. Слезник увенчан каблучком с полочкой. Венчающая часть состоит из гуська и полочки. В отличие от ионического ордера на нижней плоскости слезника расположены модильоны в виде кронштейнов, как бы поддерживающих слезниковый камень.

Высота карниза разделена для размещения всех этих элементов на 6 равных частей, каждая по 12 парт. Модильон представляет собой доску, на которой расположен завиток, закругляющийся в разные стороны. Длина доски составляет 12 парт, а ширина – 7 парт. Модильоны размещаются над осями колонн и в

93

промежутках между ними на одинаковых расстояниях, не превышающих 1 1/2 модуля.

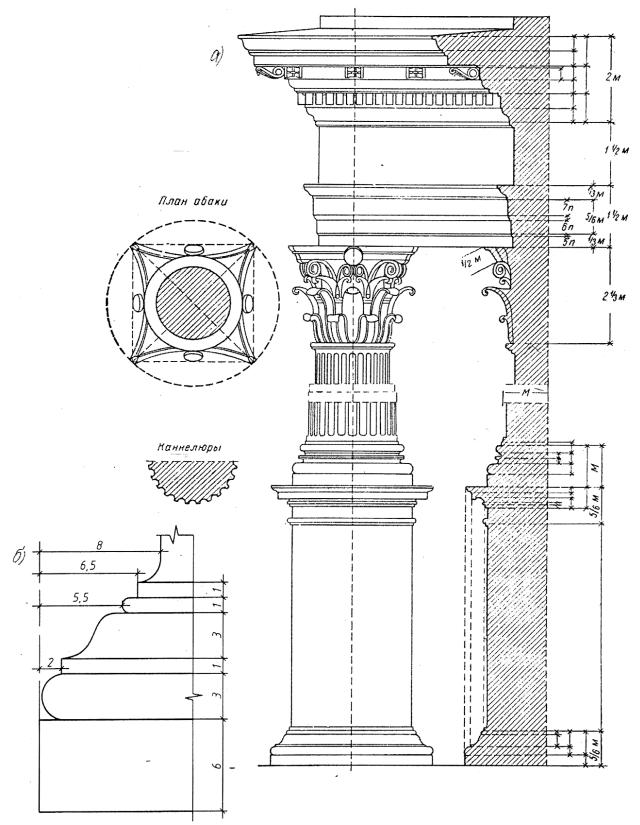

Рис.5.20. Коринфский ордер: а - общий вид и разрез; б – профиль базы пьедестала. Размеры даны в партах

94

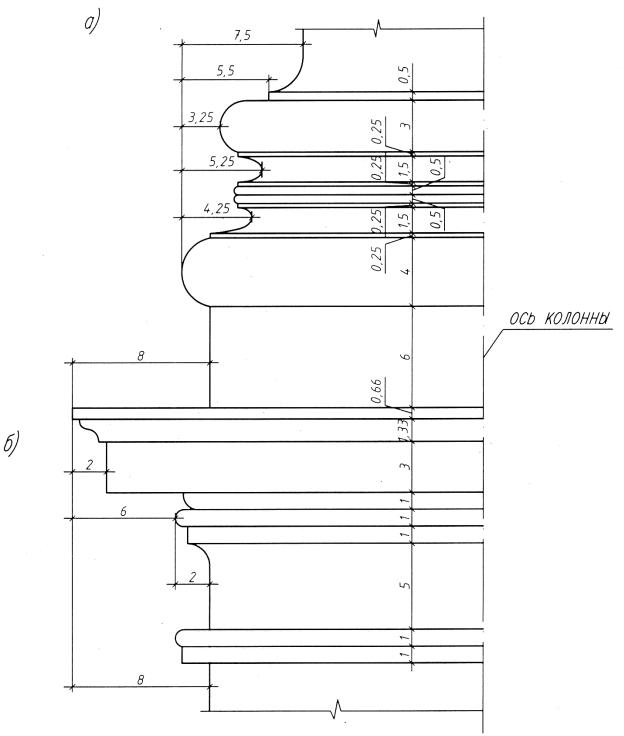

Рис. 5.21. Профили базы колонны и карниза пьедестала коринфского ордера

сразмерами в партах:

а– база колонны; б – карниз пьедестала. Размер парты равен 5 мм

95

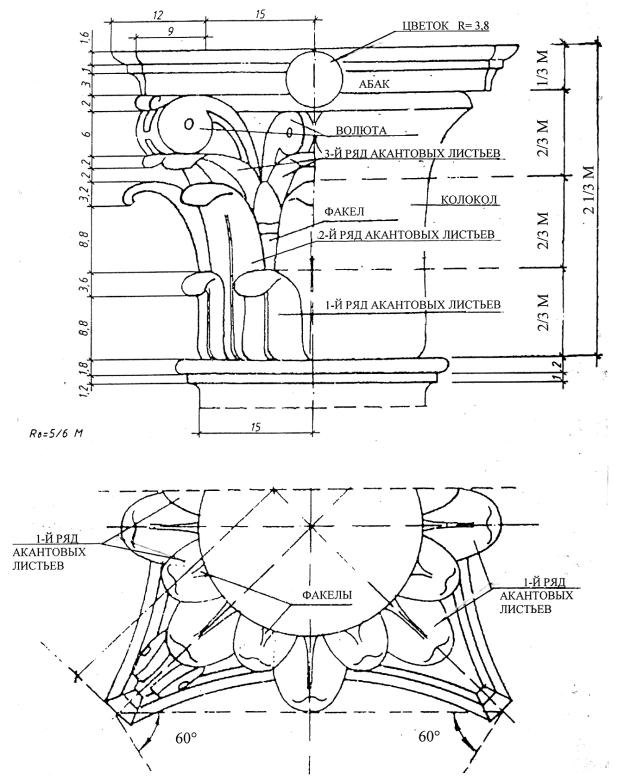

Рис. 5.22. Капитель коринфского ордера: вид сбоку и вид снизу. Модуль равен 45 мм. Размер парты 2,5 мм

96

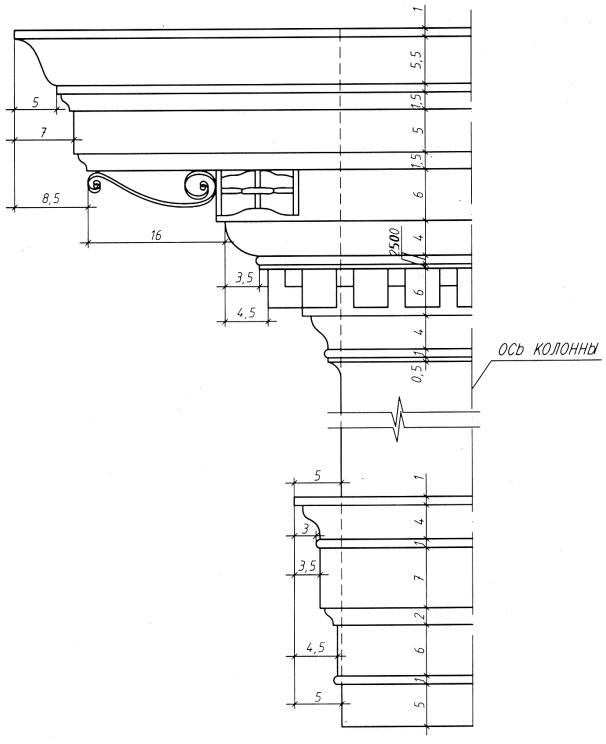

Рис. 5.23. Профиль антаблемента коринфского ордера с размерами в партах. Размер парты равен 2,5 мм, размер модуля равен 45 мм

97

5.2.4.Архитектурные композиции

сприменением архитектурных ордеров

ВДревней Греции и Древнем Риме были разработаны архитектурные композиции с применением ордеров. Их три: аркады, колоннады и портики.

Колоннада – это ряд колонн, перекрытых общим антаблементом, при этом ордера могли быть неполными или полными. Расстояние между осями колонн могли быть равными 1/3 высоты колонны или 1/3 высоты колонны с антаблементом. Варианты могли быть и такими, когда расстояние между колоннами называлось частое, и они располагались так, чтобы в каждом квадрате было три колонны: две по краям квадрата и одна в центре квадрата. Редкое расстояние было тогда, когда в двух квадратах располагались четыре колонны

(рис. 5.24).

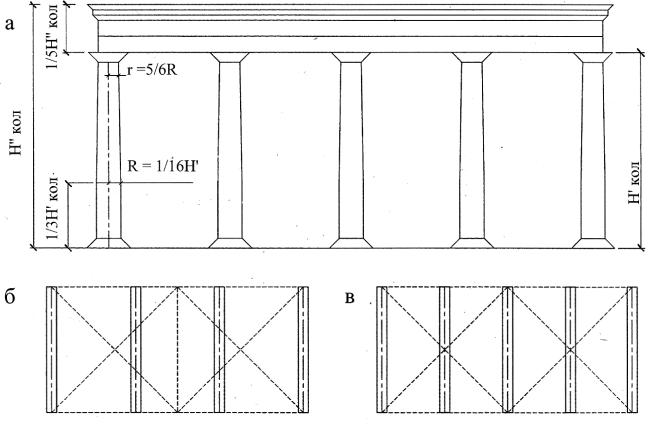

Рис. 5.24. Колоннада дорического ордера:

а – отношения колоннады; б – редкое расположение колонн; в – частое расположение колонн

Колоннада могла быть по периметру здания, или на одной стороне здания, или на части стены. Колонны могли выступать полностью за стеной или частично в виде полуколонны или ¾ колонны (рис. 5.25). Если колонна полностью выступает за пределами стены, то за ней, стена украшается пилястром, ко-

98

торый является как бы тенью колонны. Пилястр выступает от плоскости стены на 1/5-1/6 часть его ширины (рис. 5.25, е).

Крыша в здании с прямоугольным планом могла быть четырехскатной или двухскатной. При двухскатной крыше в торцевых стенах ниже конька образуется треугольник, который называется щипцом, если не было карнизов. В случае если треугольник имел горизонтальный и два наклонных карниза, то такой треугольник назывался фронтоном (рис. 5.25, в).

Портал. Главный вход на фасаде обычно обрабатывался колоннами како- го-либо ордера и сверху антаблемента над входом размещался фронтон, а иногда карниз. Такой богато оформленный вход назывался порталом. Ордер мог быть неполным или полным. Если портал обрабатывался полным ордером, то под колонной и пилястром делается общий пьедестал (рис. 5.25, е). Колонны могут быть полными, полуколоннами и ¾ колоннами.

Размер дверного проема определяется следующим образом. Расстояние между осями колонн делится на шесть частей и четыре части будут шириной проема, а высота может быть 1,5 или 2 квадрата, а верх проема почти всегда заканчивался полукругом. Расстояние между осями колонн равно 2/3 высоты колонны (рис. 5.26).

Аркада – это ряд арочных проемов перекрытых общим антаблементом. Ширина проема может быть определена так же, как в колоннаде, но здесь на шесть частей делится не расстояние между осями колонн, а между осями простенков, так как в аркаде колонн может и не быть. Однако все размеры должны быть выдержаны в каком-то ордере. Арочный проем обычно имел обрамление , которое называется архивольтом. Архивольт опирается на горизонтальную полочку, которая называется импост (рис. 5.27, б).

Для того, чтобы выдержать все размеры по какому-то ордеру, нужно определить величину модуля. Для этого всю высоту аркады делят на 15 частей, 12 частей будет колонна, а 3 части антаблемент, а затем делится высота колонны на 14, 16, 18 или 20 частей, в зависимости какой ордер – тосканский, дорический, ионический или коринфский и это будет модуль. Имея размер модуля можно определить все элементы: архитрава, фриза, карниза, размер архивольта, импоста. Высота проема, как правило, принималась равной двум квадратам

(рис. 5.27, а).

Портик – это квадратное в плане здание, которое со всех сторон имеет вид арки с угловыми простенками по сторонам (рис. 5.28). Портик всегда без колонн, но размеры все должны подчиняться какому-то ордеру, как в аркаде.

99

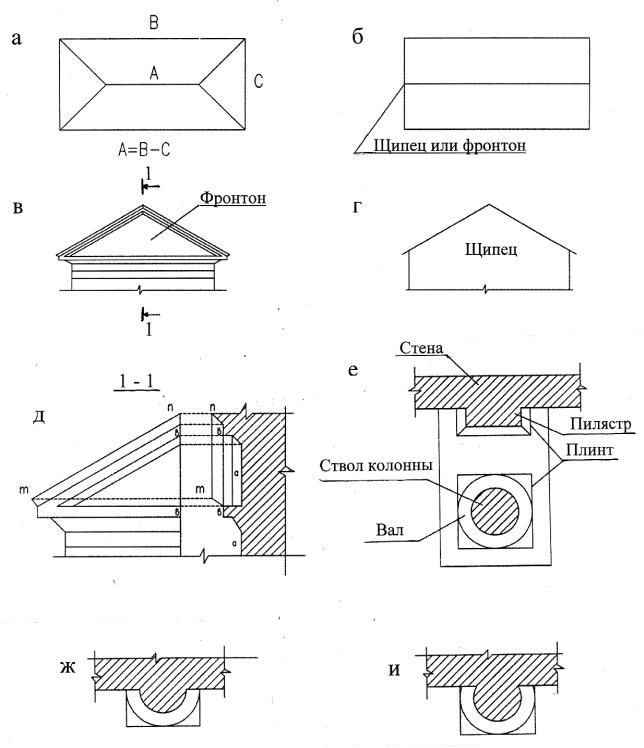

Рис. 5.25. Элементы колоннады:

а– четырехскатная крыша; б – двухскатная крыша;

в– фронтон; г – щипец; д – разрез фронтона 1-1; е – полная колонн; ж – полуколонна;

и– ¾ колонны
