Добавил:
Опубликованный материал нарушает ваши авторские права? Сообщите нам.
Вуз: Предмет: Файл:

Учебное пособие 800475

.pdf
Скачиваний:
2
Добавлен:
01.05.2022
Размер:
3.22 Mб
Скачать

МИНИСТЕРСТВО НАУКИ И ВЫСШЕГО ОБРАЗОВАНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ

Федеральное государственное бюджетное образовательное учреждение высшего образования

«Воронежский государственный технический университет»

ПРИКЛАДНАЯ ФИЗИКА ТВЕРДОГО ТЕЛА

МАТЕРИАЛЫ 61-Й ОТЧЕТНОЙ НАУЧНО-ТЕХНИЧЕСКОЙ КОНФЕРЕНЦИИ

ПРОФЕССОРСКО-ПРЕПОДАВАТЕЛЬСКОГО СОСТАВА, СОТРУДНИКОВ, АСПИРАНТОВ И СТУДЕНТОВ

Секции «Физика твердого тела», «Физика и техника низких температур»

(г. Воронеж, 9 апреля 2021 г.)

Воронеж 2021

УДК 539.2:538.9(06)(06) ББК 22.37я4

П759

Прикладная физика твердого тела: материалы 61-й отчетной на- учно-технической конференции профессорско-преподавательского со- П759 става, сотрудников, аспирантов и студентов. Секции «Физика твердого тела», «Физика и техника низких температур [Электронный ресурс]. – Электрон. текстовые, граф. данные (3,0 Мб). – Воронеж: ФГБОУ ВО «Воронежский государственный технический университет», 2021. – 1 электрон. опт. диск (CD-ROM): цв. – Систем. требования: ПК 500 и выше; 256 Мб ОЗУ; Windows XP; SVGA c разрешением 1024×768; Аdobe

Acrobat; CD-ROM дисковод; мышь. – Загл. с экрана.

ISBN 978-5-7731-0953-2

В представленных докладах нашли отражение результаты экспериментальных исследований и компьютерного моделирования структуры и физических свойств различных конденсированных сред, проводимых учеными, аспирантами и студентами кафедры физики твердого тела Воронежского государственного технического университета.

Сборник предназначен для работников научных учреждений и высших учебных заведений, заводских инженеров-материаловедов, физиков, а также для всех, кто занимается физикой конденсированного состояния. Также он будет полезен для аспирантов и студентов соответствующих специальностей.



УДК 539.2:538.9(06)(06)



ББК 22.37я4



Редакционная коллегия:

Ситников А.В.

- д-р физ.-мат. наук, проф. – ответственный редактор,



Воронежский государственный технический университет;

Стогней О.В.

- д-р физ.-мат. наук, проф. – зам. ответственного редактора,



Воронежский государственный технический университет;

Костюченко А.В.

- канд. физ.-мат. наук – ответственный секретарь,



Воронежский государственный технический университет;

Гриднев С.А.

- д-р физ.-мат. наук, проф.,



Воронежский государственный технический университет;

Калинин Ю.Е.

- д-р физ.-мат. наук, проф.,



Воронежский государственный технический университет;

Коротков Л.Н.

- д-р физ.-мат. наук, проф.,



Воронежский государственный технический университет

Издается по решению научно-технического совета Воронежского государственного технического университета

ISBN 978-5-7731-0953-2

© ФГБОУ ВО «Воронежский государственный



технический университет», 2021

2

СОДЕРЖАНИЕ

Попов И.И., Гриднев С.А., Анисимов Р.Г.

РАЗМЫТИЕ ФАЗОВОГО ПЕРЕХОДА И ЛОКАЛЬНЫЙ ПАРАМЕТР ПОРЯДКА В ТВЁРДОМ РАСТВОРЕ BaxSr1-xTiO3…………………………………………………………. 5

Ситников А.В., Калинин Ю.Е., Никонов А.Е., Шакуров А.Р., Назарьев И.О., Морда-

сов Д.С.

МЕМРИСТОРНЫЕ СТРУКТУРЫ НА БАЗЕ НАНОКОМПОЗИТА (Co40Fe40B20)Х(LiNbO3)100-Х………………………………………………………………........ 7

Ситников А.В., Бабкина И.В., Калинин Ю.Е., Никонов А.Е., Копытин М.Н., Шаку-

ров А.Р.



ИССЛЕДОВАНИЕ ВЛИЯНИЯ СОСТАВА ГАЗОВОЙ СРЕДЫ НА ЭЛЕКТРИЧЕСКИЕ



СВОЙСТВА НАНОКОМПОЗИТА (Co40Fe40B20)Х(LiNbO3)100-Х……………………………

9

Ситников А.В., Бабкина И.В., Калинин Ю.Е., Никонов А.Е., Копытин М.Н., Шаку-



ров А.Р.



ИССЛЕДОВАНИЕ ВОЗМОЖНЫХ ХИМИЧЕСКИХ ВЗАИМОДЕЙСТВИЙ



АКТИВНЫХ ГАЗОВ С ЭЛЕМЕНТАМИ НАНОКОМПОЗИТА



(Co40Fe40B20)Х(LiNbO3)100-Х В ПРОЦЕССЕ ЕГО СИНТЕЗА………………………………...

11

Калядин О.В., Королев К.Г., Костюченко А.В., Гребенников А.А., Сергеев А.В.



РАЗРАБОТКА ПРОГРАММЫ ПОВЫШЕНИЯ КВАЛИФИКАЦИИ В ОБЛАСТИ



ПРОЕКТИРОВАНИЯ И ПРОИЗВОДСТВА АКУСТООПТИЧЕСКИХ УСТРОЙСТВ С



ПРИМЕНЕНИЕМ НАНОСТРУКТУРИРОВАННЫХ МАТЕРИАЛОВ ПО ЗАКАЗУ



ВЫСОКОТЕХНОЛОГИЧНОГО ПРОИЗВОДСТВА………………………………………..

13

Смирнов А.Н., Анисимов И.А., Стогней О.В.



ФАЗОВЫЕ ПРЕВРАЩЕНИЯ В БЕСПРИМЕСНОМ ZrO2………………………………….

16

Анцев А.П., Гриднев С.А., Кобяков И.Ю.



ИССЛЕДОВАНИЕ ДИЭЛЕКТРИЧЕСКИХ СВОЙСТВ НОВОГО ТВЕРДОГО



РАСТВОРА 0,3(K0,5Bi0,5TiO3) – 0,7(Ba3NiSb2O3)…………………………………………….

18

Лопатин А.Ю., Бавыкин В.В., Михайлов А.В., Гребенников А.А.



ВЛИЯНИЕ ФРАКЦИИ И РЕЖИМОВ ПРЕССОВАНИЯ НА ТЕРМОЭЛЕКТРИ-



ЧЕСКИЕ СВОЙСТВА Bi2Te2,2Se0,8…………………………………………………………...

20

Миловкин А.В., Сагайдак М.С., Березутский А.Л., Стогней О.В.



ВЛИЯНИЕ МОРФОЛОГИИ НА МИКРОТВЕРДОСТЬ КОМПОЗИТНЫХ ПОКРЫТИЙ



Fe-ZrO2 и Fe/FeO-ZrO2…………………………………………………………………………

22

Кириллова В.А., Смирнов А.Н., Стогней О.В.



ТЕРМИЧЕСКАЯ УСТОЙЧИВОСТЬ МНОГОСЛОЙНОЙ НАНОСТРУКТУРЫ



(Mg/ZrO)45…………………………………………………………………………………........

24

Непочатая И.А., Смирнов А.Н., Стогней О.В.



МАГНИТОРЕЗИСТИВНЫЕ СВОЙСТВА МНОГОСЛОЙНОЙ НАНОСТРУКТУРЫ



Ni/ZrO2 ……………………………………………………………………………………........

26

Лопатин А.Ю., Юрьев В.А., Гребенников А.А., Бочаров А.И., Бавыкин В.В.



ВЛИЯНИЕ РЕЖИМОВ КРИСТАЛЛИЗАЦИИ НА РАСПРЕДЕЛЕНИЕ ЭЛЕМЕНТОВ В



ТЕЛЛУРИДЕ ВИСМУТА n-ТИПА…………………………………………………………...

28

Половинкин А.А., Костюченко А.В.



О МЕХАНИЗМЕ ИЗМЕНЕНИЯ ПОРИСТОСТИ КЕРАМИКИ ГИДРОКСИАПАТИТА



В ПРОЦЕССЕ СПЕКАНИЯ…………………………………………………………………...

30

Попов И.И., Гриднев С.А.



ВЛИЯНИЕ ЭЛЕКТРОНОВ ПРОВОДИМОСТИ НА ВНУТРЕННЕЕ ТРЕНИЕ В



СЕГНЕТОЭЛЕКТРИЧЕСКОЙ КЕРАМИКЕ Ba0,8Sr0,2TiO3…………………………………

32

Калядин О.В., Сергеев А.В.



МОДЕЛИРОВАНИЕ ПРОЦЕССА ХРАНЕНИЯ ЖИДКОГО ВОДОРОДА В



СТАЦИОНАРНЫХ РЕЗЕРВУАРАХ…………………………………………………….......

33

3



Аль Джаафари Ф.Д., Коротков Л.Н., Толстых Н.А.



ВЛИЯНИЕ ТЕРМООБРАБОТКИ В ВОССТАНОВИТЕЛЬНОЙ СРЕДЕ НА



МАГНИТНЫЕ СВОЙСТВА СУБМИКРОННОГО BaTiO3…………………………………

36

Востриков М.В., Королев К.Г.



МОДЕЛИРОВАНИЕ ПЕРЕХОДНОГО ПРОЦЕССА ЗАХОЛАЖИВАНИЯ УЧАСТКА



ТРУБОПРОВОДА ГАЗООБРАЗНЫМ АЗОТОМ ПРИ 80 К……………………………….

38

Бавыкин В.В., Калинин А.Ю., Михайлов А.В., Лопатин А.Ю.



ИСПОЛЬЗОВАНИЕ ГЛУБОКИХ ПРИМЕСНЫХ УРОВНЕЙ ДЛЯ ПОЛУЧЕНИЯ



ОПТИМАЛЬНОЙ КОНЦЕНТРАЦИИ НОСИТЕЛЕЙ ЗАРЯДА В СПЛАВАХ



ТЕЛЛУРИДА СВИНЦА………………………………………………………………….......

40

Жилова О.В., Панков С.Ю., Макагонов В.А., Бабкина И.В., Мосолов Д.Н., Каширин М.А.,



Ремизова О.И.



СТРУКТУРА МНОГОСЛОЙНЫХ ГЕТЕРОГЕННЫХ СИСТЕМ НА ОСНОВЕ



КОМПОЗИТА (Co40Fe40B20)34(SiO2)66 И ОКСИДНЫХ ПОЛУПРОВОДНИКОВ…………

42

Стекленева Л.С., Тхай Тхи Ми Зуен, Логошина Е.М., Коротков Л.Н.



ДИЭЛЕКТРИЧЕСКИЕ СВОЙСТВА Rb2ZnCl4 В НАНОПОРИСТЫХ МАТРИЦАХ Al2O3……………………………………………………………………………………………. 44

Мосолов Д.Н., Китаев С.А., Бабкина И.В., Каширин М.А., Жилова О.В., Шведов Е.В.

ТЕРМИЧЕСКАЯ СТАБИЛЬНОСТЬ И ФАЗОВЫЕ ПРЕВРАЩЕНИЯ ПРИ НАГРЕВЕ



МНОГОСЛОЙНОЙ СИСТЕМЫ [(Co40Fe40B20)34(SiO2)66/ZnO/SnO2]33 ………..…………..

46

Четверикова А.П., Панков С.Ю., Зайцев Р.А., Каширин М.А.



ВЛИЯНИЕ ТЕМПЕРАТУРНОЙ ОБРАБОТКИ НА ХИМИЧЕСКУЮ СТОЙКОСТЬ



ТОНКОПЛЕНОЧНОЙ СТРУКТУРЫ (In2O3/SiO2)n…………………………………………

48

Анисимов И.А., Березутский А.Л., Смирнов А.Н., Стогней О.В.



ИССЛЕДОВАНИЕ ЭЛЕКТРИЧЕСКИХ И МАГНИТНЫХ СВОЙСТВ КОМПОЗИТ-



НЫХ ТОНКИХ ПЛЕНОК Fe-ZrO2, НАПЫЛЕННЫХ В РАЗНЫХ СРЕДАХ…………….

50

Лопатин А.Ю., Юрьев В.А., Гребенников А.А., Бочаров А.И., Бавыкин В.В.



ВЛИЯНИЕ РЕЖИМОВ ПРЕССОВАНИЯ НА ТЕРМОЭЛЕКТРИЧЕСКИЕ СВОЙСТВА



ТЕЛЛУРИДА ВИСМУТА n-ТИПА…………………………………………………………..

51

Камынин А.А.



О НЕПРИГОДНОСТИ ДЛЯ ИЗМЕРЕНИЙ МАЛЫХ ЗНАЧЕНИЙ ТАНГЕНСА УГЛА



ДИЭЛЕКТРИЧЕСКИХ ПОТЕРЬ «LCR ИЗМЕРИТЕЛЯ ИММИТАНСА»……………….

53

Шакуров А.Р., Самофалова А.С., Барсукова Н.И.



WIPO PROOF – НАДЕЖНОЕ ЦИФРОВОЕ ДОКАЗАТЕЛЬСТВО………………………...

55

Сороколетов С.А., Макарова М.Л.



ДИНАМИКА ТЕЛ……………………………………………………………………………..

57

Пелипас А.С., Жидкин Г.А., Макарова М.Л.



СИЛА ПОВЕРХНОСТНОГО НАТЯЖЕНИЯ……………………………..............................

59

4

УДК 537.9

РАЗМЫТИЕ ФАЗОВОГО ПЕРЕХОДА И ЛОКАЛЬНЫЙ ПАРАМЕТР ПОРЯДКА В ТВЁРДОМ РАСТВОРЕ BaXSr1-XTiO3

И.И. Попов1, С.А. Гриднев2, Р.Г. Анисимов3 1Аспирант, popovich_vano@mail.ru

2Д-р физ.-мат. наук, профессор, s_gridnev@mail.ru 3Студент, anisimow.1998@gmail.com

ФГБОУ ВО «Воронежский государственный технический университет»

В работе приведены результаты исследования влияния замещения атомов Ba атомами Sr на размытие фазового перехода и температурное поведение локального параметра порядка в твёрдом растворе BaxSr1-xTiO3.

Ключевые слова: титанат бария-стронция, твёрдый раствор, размытый фазовый переход, локальный параметр порядка.

На частоте 1 кГц измерены температурные зависимости действительной части диэлектрической проницаемости ε' в твёрдом растворе BaxSr1-xTiO3. Видно (рис. 1), что с увеличением концентрации Sr температура Tm, соответствующая максимуму ε', смещается в сторону более низких температур, а сам пик становится шире, т.е. наблюдается размытие фазового перехода.

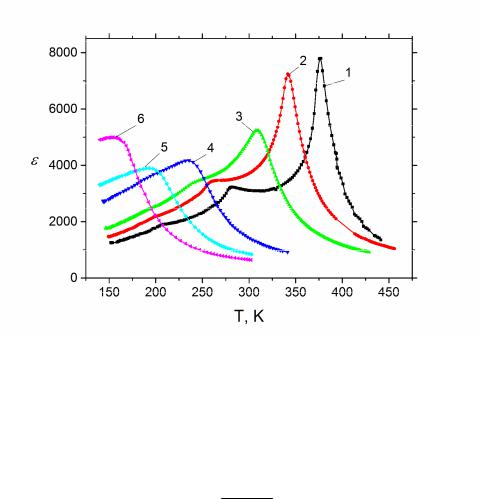

Рис. 1. Температурные зависимости диэлектрической проницаемости в твёрдом растворе Ba1-xSrxTiO3, измеренные на частоте 1 кГц, при разных значениях х:

1 – 0,1; 2 – 0,2; 3 – 0,3; 4 – 0,5; 5 – 0,6; 6 – 0,7

В работе [1] в рамках теории Ландау была получена формула, описывающая температурную зависимость обратной диэлектрической проницаемости ε' в материалах с размытым фазовым переходом

ε 1(T) = (T T0 ) +ε0γ q(T) ,

Cw

5

где T0 – температура Кюри-Вейсса, Cw – константа Кюри-Вейсса, ε0 – электрическая постоянная, γ – термодинамический коэффициент, q – локальный параметр порядка. В рамках данного подхода отклонение от закона КюриВейсса связывают с существованием q, отличного от нуля. Используя результаты измерений диэлектрической проницаемости, были получены температурные зависимости локального параметра порядка для твёрдого раствора BaxSr1- xTiO3 (рис. 2).

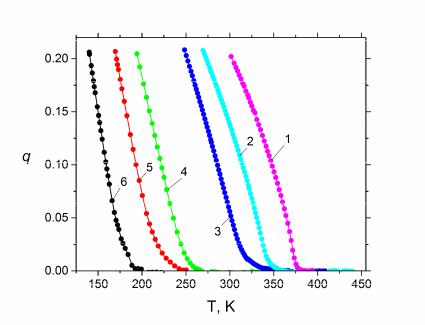

Рис. 2. Температурные зависимости локального параметра порядка в твёрдом растворе Ba1-xSrxTiO3, измеренные на частоте 1 кГц, при разных значениях х:

1 – 0,1; 2 – 0,2; 3 – 0,3; 4 – 0,5; 5 – 0,6; 6 – 0,7

Увеличение концентрации Sr приводит к смещению температуры возникновения локального параметра порядка q (температуры фазового перехода) в сторону более низких температур. Это вызвано увеличением доли SrTiO3, являющегося виртуальным сегнетоэлектриком [2, 3].

Исследование выполнено при финансовой поддержке Министерства науки и высшего образования в рамках государственного задания (проект № FZGM-2020-0007) и РФФИ в рамках научного проекта № 20-32-90148.

Литература

1.Mitoseriu L. Analysis of the composition-induced transition from relaxor to ferroelectric

state in PbFe2/3W1/3O3–PbTiO3 solid solutions / L. Mitoseriu, A. Stancu, C. Fedor, P.M. Vilarinho // J. Appl. Phys. – 2003. – V. 94. – P. 1918–1925.

2.Smolensky G.A. Ferroelectrics and Related Materials / G.A. Smolensky, V.A. Bokov, V.A. Isupov, N.N. Krainik, R.E. Pasynkov, A.I. Sokolov, and N.K. Yushin // New York: Gordon and Breach, 1984. – 784 p.

3.Lemanov V.V. Phase transitions and glasslike behavior in Sr1-xBaxTiO3 / V.V. Lemanov, E.P. Smirnova, P.P. Syrnikov, E.A. Tarakanov // Phys. Rev. B. – 1996. – V. 54. – № 5. – P. 3151– 3157.

6

УДК 537.9

МЕМРИСТОРНЫЕ СТРУКТУРЫ НА БАЗЕ НАНОКОМПОЗИТА (Co40Fe40B20)Х(LiNbO3)100-Х

А.В. Ситников1, Ю.Е. Калинин2, А.Е. Никонов3, А.Р. Шакуров4, И.О. Назарьев5, Д.С. Мордасов6

1.Д-р физ.-мат. наук, профессор, sitnikov04@mail.ru

2 Доктор физико-математических наук, профессор kalinin48@mail.ru

3 Аспирант, nikonov.sasha1994@gmail.com

4 Магистр, aleks.shakurov@mail.ru

5 Студент vanya.nazarev.00@mail.ru

6 Студент, iseestars98@mail.ru

ФГБОУ ВО «Воронежский государственный технический университет»

Методом ионно-лучевого распыления с использованием теневых масок получены

структуры Cu/((Co40Fe40B20)X(LiNbO3)100-X +O2)/Cu и Cu/LiNbO3 /((Co40Fe40B20)X(LiNbO3)100- X+O2) /Cu. Обнаружены мемристорные свойства в исследуемых образцах. Добавление про-

слойки LiNbO3 толщиной ~ 15 нм приводит к диодному виду вольт-амперной характеристики элемента, что может быть использовано для создания массивов мемристоров с геометрией «кросс-бар».

Ключевые слова: мемристивный эффект, кросс-бары, токи утечки, нанокомпозит.

Использование массивов мемристоров в геометрии «кросс-бар» подразумевает наличие значительных величин токов утечки, что снижает амплитудные значения сопротивлений элементов в высокоомном состоянии. Для преодоления данного эффекта применяются диодные элементы, расположенные последовательно с функциональными структурами.

а

б

Рис. 1. Топология структуры Cu/((Co40Fe40B20)X(LiNbO3)100-X +O2)/Cu (а) и Cu/LiNbO3 /((Co40Fe40B20)X(LiNbO3)100-X+O2) /Cu (б)

7

Были исследованы две структуры мемристорных элементов изготовленных с использованием нанокомпозита (Co40Fe40B20)Х(LiNbO3)100-Х (рис. 1 а и б) Толщина слоя композита ~ 200 нм, толщина LiNbO3 ~ 15 нм. Структуры изготовлены с использованием теневых масок.

ВАХ измерялись на зондовой станции колебраторе-измерителе напряжения и силы тока Keithley 2450. Результаты представлены на рис. 2.

Измерения показали, что композит (Co40Fe40B20)Х(LiNbO3)100-Х имеет обратимую нелинейную вольт-амперную характеристику с большой величиной

гистерезиса, характерную для мемристорных элементов. Наличие прослойки LiNbO3 приводит к «диодному» виду характеристики. Однако, в области положительного смещения на верхнем электроде гестерезисный характер кривой сохраняется.

а

б

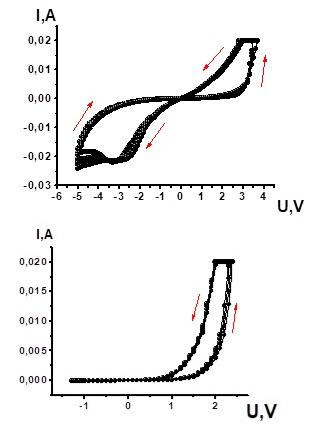

Рис. 2. ВАХ структуры Cu/((Co40Fe40B20)X(LiNbO3)100-X +O2)/Cu (а) и Cu/LiNbO3 /((Co40Fe40B20)X(LiNbO3)100-X+O2) /Cu (б)

Отрицательное смещение переводит структуру Cu/LiNbO3/((Co40Fe40B20)X (LiNbO3)100-X+O2)/Cu в высокоомное состояние, хотя на зависимости не наблюдается значительного тока в данной области ВАХ. Такая зависимость может иметь хорошие перспективы использования в качестве функционального элемента в массивах мемристоров с геометрией «кросс-бар».

Работа выполнена при финансовой поддержке гранта РФФИ № 19-29- 03022 мк.

8

УДК 537.9

ИССЛЕДОВАНИЕ ВЛИЯНИЯ СОСТАВА ГАЗОВОЙ СРЕДЫ НА ЭЛЕКТРИЧЕСКИЕ СВОЙСТВА НАНОКОМПОЗИТА (Co40Fe40B20)Х(LiNbO3)100-Х

А.В. Ситников1, И.В. Бабкина2, Ю.Е. Калинин3, А.Е. Никонов4, М.Н. Копытин5, А.Р. Шакуров6

1.Д-р физ.-мат. наук, профессор, sitnikov04@mail.ru

2 Кандидат физико-математических наук, доцент ivbabkina@mail.ru

3 Доктор физико-математических наук, профессор kalinin48@mail.ru

4Аспирант, nikonov.sasha1994@gmail.com

5 Кандидат физико-математических наук, доцент michaelkopitin@mail.ru

6 Магистр, aleks.shakurov@mail.ru

ФГБОУ ВО «Воронежский государственный технический университет»

В данной работе представлено исследование влияния добавления паров H2O и O2 в процессе синтеза пленки нанокомпозита (Co40Fe40B20)Х(LiNbO3)100-Х. на его электрические свойства. Выявлено, что увеличение парциального давления кислорода и паров воды приводит к увеличению удельного электрического сопротивления нанокомпозита. Вместе с тем с добавлением реактивных газов наблюдается сдвиг порога перколяции в сторону большей концентрации металлической фазы.

Ключевые слова: электрическое сопротивление, порог перколяции, кислород, пары воды, нанокомпозит.

Нанокомпозиты являются перспективной средой при разработке мемристивных элементов, предназначенных для создания многоуровневой памяти и других устройств, в которых используется эффект резистивного переключения из высокоомного состояния в низкоомное и наоборот [1]. Ключевую роль в процессе такого переключения играют кислородные вакансии [2], поэтому введение кислорода в распылительную камеру должно оказывать влияние и на физические свойства синтезированных композитов. Понимание влияния параметров синтеза на физические свойства наноструктурированных гетерогенных пленок позволит управлять критическими функциональными свойствами для достижения оптимальных параметров мемристивных элементов.

Пленки нанокомпозита (Co40Fe40B20)Х(LiNbO3)100-Х были получены методом ионно-лучевого распыления [3]. Мишень состояла из металлического основания сплава Co40Fe40B20 размером 270х80х15 мм3 на поверхности которой не равномерно по длине мишени были закреплены 15 полосок монокристаллического соединения LiNbO3 размером 80х10х2 мм3. 4 ситалловые подложки располагалось в ряд вдоль оси мишени, создавая площадь нанесения 240х48 мм2

Концентрация активных газов по отношению к аргону менялась от 0,05 до 2,2 % для кислорода и от 0,03 до 3,2 % для паров воды. Металлическая фаза в одном цикле напыления изменялась от 10 до 40 ат. %.

Обнаружено, что исследуемые активные газы приводят к увеличению удельного электрического сопротивления композита и сдвигу порога протека-

9

ния в сторону увеличения концентрации металлической фазы (рис. 1 и 2). Обнаруженный эффект может быть связан с доокислением LiNbO3 и частичным окислением атомов сплава Co40Fe40B20 и как следствие увеличением объемной концентрации диэлектрической фазы.

а

б

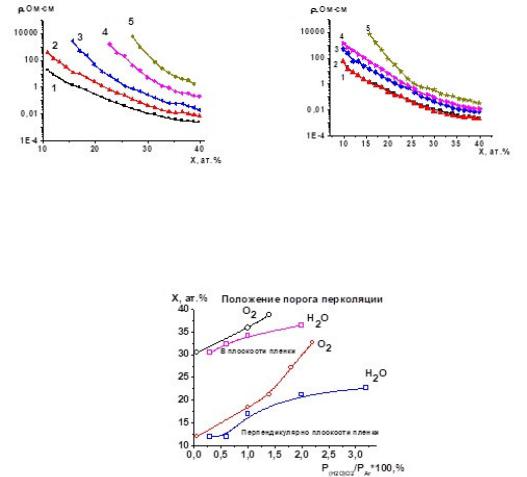

Рис. 1. Концентрационные зависимости удельного электрического сопротивления нанокомпозитов (Co40Fe40B20)Х(LiNbO3)100-Х в плоскости пленки, полученных при различных парциальных давлениях кислорода: 1 – 0,05 %, 2 – 1,0 %, 3 – 1,4 %, 4 – 1,8 % и 5 – 2,2 % (а) и H2O:

1 – 0,3 %, 2 – 0,6 %, 3 – 1,0 %, 4 – 2,0 % и 5 – 3,2 % (б).

Рис. 2. Зависимости положения порога протекания нанокомпозита (Co40Fe40B20)Х(LiNbO3)100- Х от парциального давления реактивных газов и различной геометрии измерения электрического сопротивления

Работа выполнена при финансовой поддержке гранта РФФИ № 19-29- 03022 мк.

Литература

1.Мацукатова А.Н. Мемристоры на основе поли-n-ксилилена с внедренными наночастицами серебра / А.Н. Мацукатова, А.В. Емельянов, А.А. Миннеханов, Д.А. Сахарутов, А.Ю. Вдовиченко, Р.А. Камышинский, В.А. Демин, В.В. Рыльков, П.А. Форш, С.Н. Чвалун, П.К. Кашкаров // Письма в Журнал технической физики. – 2020. – Т. 46. – № 2. – С. 25-28.

2.Окулич Е.В. Влияние кислородных вакансий на формирование и структуру филамента в мемристорах на основе диоксида кремния / Е.В. Окулич, В.И. Окулич, Д.И. Тетельбаум // Письма в ЖТФ. – 2020. – Т. 46. – Вып. 1. – С. 24-27.

3.Рыльков В.В. Транспортные, магнитные и мемристивные свойства наногранулированного композита (CoFeB)x(LiNbOy)100−x / В. В. Рыльков, С. Н. Николаев, В. А. Демин, А.

В.Емельянов, А. В. Ситников, К. Э. Никируй, В. А. Леванов, М. Ю. Пресняков, А. Н. Талденков, А. Л. Васильев, К. Ю. Черноглазов, А. С. Веденеев, Ю. Е. Калинин, А. Б. Грановский, В. В. Тугушев, А. С. Бугаев // ЖЭТФ. – 2018. – Т. 153. – Вып. 3. – С. 424–441.

10
