Результаты измерений занести в табл. 2.3.













Таблица 2.3





Результаты измерений







W , %

W , %

W , %

W , %



измере-

измере-

измере-

измере-



ния



ния



ния



ния





1



5



9



13





2



6



10



14





3



7



11



15





4



8



12



16





5.Сформировать три выборки, состоящие из первых 4, 8 и 16 измерений. Дальнейшие расчёты производятся для всех выборок.

6.Вычислить среднее арифметическое результатов измерений W , % по формуле (2.1).

7.Вычислить среднеквадратическое отклонение среднего арифметического SW по формуле (2.2).

8.По табл. 2.1 определить значение квантиля распределения Стьюдента tn,P , если доверительная вероятность равна 0,95 и 0,99.

9.Вычислить нижнюю и верхнюю границы доверительного интервала по формулам

















































Wн =W

tn,P SW

;







(2.5)



















+tn,P SW

.







(2.6)













Wв =W







10. Результаты вычислений занести в табл. 2.4.

















Результаты вычислений для n = ___



Таблица 2.4

















































SW







tn,P

ε =tn,P SW





Wн , %



Wв , %

W

, %



P



















0,95



































0,99

























11. Записать окончательный результат измерения влажности силикагеля в двух формах:

Wн <W <Wв ; P = ___;

21

W =W ±ε %; P = ___.

Отчёт по лабораторной работе

Отчёт по лабораторной работе должен содержать:

1.Название и цель работы.

2.Определение равноточных измерений и доверительных границ.

3.Формулы (2.1) - (2.3) для статистической обработки результатов наблюдений с описанием входящих в них величин.

4.Таблица 2.3 – Результаты измерений.

5.Три таблицы 2.4 – Результаты вычислений.

6.Вычисления в соответствии с пунктами 6-9 и 11 порядка выполнения работы.

7.Выводы по лабораторной работе.

Контрольные вопросы

1.В каких случаях измерения называют равноточными?

2.Опишите последовательность статистической обработки результатов многократных равноточных измерений.

3.Каким образом вычисляется среднеквадратическое отклонение?

4.Каким образом вычисляется доверительный интервал?

5.Поясните назначение анализатора влажности «ЭВЛАС-2М».

6.Назовите основные функциональные узлы влагомера.

7.Опишите методику определения влажности, применяемую в анализаторе влажности.

8.Как значение доверительной вероятности влияет на границы доверительного интервала?

ЛАБОРАТОРНАЯ РАБОТА № 3 ГРАДУИРОВКА И ПОВЕРКА ТЕРМОЭЛЕКТРИЧЕСКИХ ПРЕОБРАЗОВАТЕЛЕЙ

Цель работы: изучение методов поверки средств измерений; получение практических навыков градуировки и поверки термоэлектрических преобразователей.

Краткие теоретические сведения

Градуировка средств измерений – это метрологическая операция, при помощи которой средство измерений (меру или измерительный прибор) снабжают шкалой или градуировочной таблицей (кривой).

22

Отметки шкалы должны с требуемой точностью соответствовать значениям измеряемой величины, а таблица (кривая) с требуемой точностью отражать связь эффекта на выходе измерительного прибора с величиной, подводимой к входу X = f (Y ) (рис. 3.1).

Рис. 3.1. Схема средства измерения:

X – входная величина; Y – выходная величина

Градуировка производится с помощью более точных, чем градуируемые, средств измерений, по показаниям которых устанавливают действ и- тельные значения измеряемой величины. Точные средства измерений градуируются индивидуально, менее точные снабжаются типовой шкалой, напечатанной заранее, или стандартной таблицей (кривой) градуировки.

Поверка средств измерений – совокупность операций, выполняемых с целью подтверждения соответствия средств измерений установленным метрологическим требованиям.

Выделяют четыре метода поверки средств измерений:

1)метод непосредственного сравнения с эталоном;

2)метод сличения при помощи компьютера;

3)метод прямых измерений величины;

4)метод косвенных измерений величины.

Наиболее простым методом поверки является первый метод. Он базируется на осуществлении измерений одной и той же физической величины поверяемым прибором и эталонным прибором одновременно. Погрешность поверяемого прибора вычисляется как разность показаний калибруемого прибора и эталонного прибора (т.е. показания эталонного прибора принимаются за настоящее значение измеряемой физической величины).

Преимущества метода непосредственного сличения с эталоном: простота; наглядность; возможность автоматической поверки; возможность проведения калибровки с помощью ограниченного количества приборов и оборудования.

Принцип действия термоэлектрических преобразователей

Принцип работы термоэлектрических преобразователей (ТЭП) основан на термоэлектрическом эффекте (эффекте Зеебека). Он заключается в том, что в замкнутой электрической цепи, состоящей из двух или более по-

23

следовательно соединённых разнородных проводников, возникает электрический ток, если хотя бы два места их со единения (спая) имеют разную температуру.

Чувствительным элементом ТЭП является термопара – два разнородных проводника, соединённых (скруткой, пайкой, сваркой) только на одном конце (рис. 3.2).

Спай 1 называется рабочим спаем термопары, т.к. он помещается в контролируемую среду. Концы термоэлектродов 2 и 3 называются свободными концами термопары. Они служат для подключения измерительного прибора.

Рис. 3.2. Схема термопары:

1 – рабочий спай; 2, 3 – свободные концы; А, В – термоэлектроды

Термоэлектродвижущая сила (термо-ЭДС), т.е. напряжение постоянного тока, вырабатываемая термопарой, обозначается EAB (t,t0 ), мВ. Её ве-

личина зависит от обеих температур, причём она увеличивается с увеличе-

нием разности (t t0 ). Если t =t0 , то EAB (t,t0 )=0.

Градуировка ТЭП производится при температуре свободных концов 0 °C. В том случае, если температура t0 отличается от 0 °C, то вводится по-

правка на температуру свободных концов:

EAB (t,0)= EAB (t,t0 )± EAB (t0 ,0),

(3.1)

где EAB (t,0) – табличное значение термо-ЭДС по ГОСТ;

EAB (t,t0 )

измеренная термо-ЭДС; EAB (t0 ,0) – поправка (знак «+», если t0 >0 °C; знак

«–», если t0 <0 °C).

Операции поверки термоэлектрических преобразователей

При проведении первичной и периодической поверок ТЭП должны быть выполнены операции, указанные в табл. 3.1.

24

Таблица 3.1

Операции поверки ТЭП

Наименование

Проведение операции

при поверке

операции

первичной

периодической



Внешний осмотр

Да

Да

Проверка электрической прочности изоля-

Да

Нет

ции





Проверка электрического сопротивления

Да

Да

изоляции





Проверка нестабильности

Да

Нет

Определение ТЭДС ЧЭ ТЭП при заданных

Да

Да

значениях температуры





Описание термоэлектрического преобразователя

ДТПL011





Термоэлектрические преобразователи типа ДТПL011 предназначены для непрерывного измерения температуры различных рабочих сред (например, пара, газа, воды, сыпучих материалов, химических реагентов и т.п., а также поверхностей твёрдых тел), не агрессивных к материалу термоэлектродов и защитной изоляции.

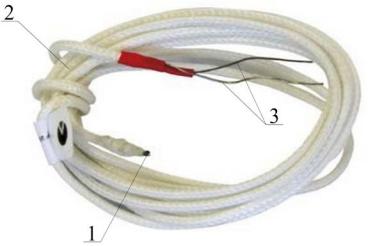

На рис. 3.3 представлен общий вид ТЭП типа ДТПL 011-0,5/1,5.

Рис. 3.3. Общий вид ТЭП типа ДТПL 011-0,5/1,5: 1 – рабочий спай; 2 – термоэлектроды в оплётке; 3 – кабельный вывод

25

Технические характеристики термоэлектрического преобразователя типа ДТПL011 приведены в табл. 3.2.



Таблица 3.2

Основные технические характеристики ТЭП

Параметр

Значение





Диапазон измерения температуры, °C

от - 50 до 300

Номинальная статическая характеристика

ХК(L)

Материал термоэлектродов

хромель (+)

копель (–)



Диаметр термоэлектродов, мм

0,5

Класс допуска

2

Показатель тепловой инерции, с, не более

3

Материал изоляции

нить К11С6

Схема лабораторного стенда

Лабораторная работа выполняется на лабораторном стенде, схема которого представлена на рис. 3.4. Градуируемым и поверяемым средством измерения температуры является ТЭП 2 типа ДТПL 011-0,5/1,5. Для измерения его термо-ЭДС применяется милливольтметр 4.

В качестве рабочего эталона 2, средства измерения более высокого класса точности, применяется термометр контактный цифровой ТК-5.06, описание которого приведено в лабораторной работе № 1.

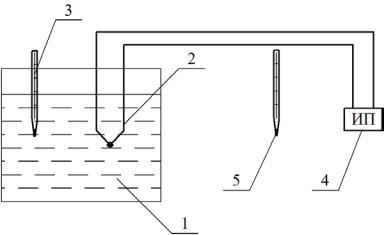

Рис. 3.4. Схема лабораторного стенда:

1 – ёмкость с водой; 2 – ТЭП; 3 – рабочий эталон; 4 – измерительный прибор; 5 – вспомогательный термометр

26

Вспомогательный лабораторный ртутный термометр 5 служит для и з- мерения температуры свободных концов термоэлектрического преобразователя, которая равна температуре воздуха в помещении лаборатории.

Порядок выполнения работы

1.Ознакомиться с методикой градуировки и поверки термоэлектрич е- ского преобразователя и схемой лабораторного стенда.

2.Ознакомиться с контактным термометром ТК-5.06 и порядком работы с ним.

3.Ознакомиться с термоэлектрическим преобразователем ДТПL 011.

4.Произвести подключение ТЭП к измерительному прибору (милливольтметру).

5.Подготовить измеряемую среду – нагретую до температуры кипения

воду.

6.Погрузить в измеряемую среду зонд термометра ТК-5.06 и рабочий спай ТЭП на глубину не менее 4 см . Они не должны касаться стенок ёмкости.

7.Произвести измерение термо-ЭДС, вырабатываемой ТЭП E (t,t0 ),

соответствующей заданным температурам t , измеряемым термометром ТК- 5.06.

8.С помощью вспомогательного лабораторного ртутного термометра измерить температуру свободных концов ТЭП t0 .

9.По ГОСТ Р 8.585-2001 определить термо-ЭДС E (t0 ,0), соответствующую температуре t0 для ТЭП типа хромель-копель.

10.Результаты измерений занести в табл. 3.3.



















Таблица 3.3







Результаты измерений









t ,

E (t,t0 ),

t0 ,



E (t0 ,0),

t ,



E (t,t0 ),

t0 ,



E (t0 ,0),

°С

мВ

°С



мВ

°С



мВ

°С



мВ

90









60











85









55











80









50











75









45











70









40











65









35











27

11. По формуле (3.1) вычислить термо-ЭДС E (t,0), вырабатываемую

ТЭП, с учётом поправки на температуру свободных концов.

12. По ГОСТ Р 8.585-2001 определить температуру среды tТЭП , измеряемую ТЭП и соответствующую термо-ЭДС E (t,0), используя формулу линейной интерполяции:

Y =Y +(Y Y )



X X1

.

(3.2)





1

2

1



X2 X1















Параметры в данной формуле определяются в соответствии со сле-

дующей схемой:

X



Y





















1

1







X Y

.









Y2





X2





13. Вычислить абсолютную погрешность измерения температуры 1t ,

т.е. отклонение результатов измерения температуры с помощью ТЭП от п о- казаний рабочего эталона, по формуле





1t =



tТЭП t



.



(3.3)







14.

Вычислить относительную погрешность измерения температуры δt

по формуле

1t













δ t =

100 .

(3.4)







1

tТЭП











15. По ГОСТ Р 8.585-2001 определить термо-ЭДС E (t,0)НСХ , соответ-

ствующую температуре t для ТЭП типа хромель-копель.



16.

Вычислить абсолютную погрешность измерения термо-ЭДС E по

формуле



E (t,0)E (t,0)НСХ







E =

.

(3.5)

17. По ГОСТ Р 8.585-2001 определить абсолютную погрешность измерения температуры 2t , соответствующую погрешности E для ТЭП типа

хромель-копель.

Так как НСХ термоэлектрических термопреобразователей типа ХК( L) является нелинейной, погрешность 2t вычисляется для температурного

диапазона 10 °C, т.е. t ±5 °C.

18. Результаты вычислений занести в табл. 3.4.

19.По ГОСТ 6616-94 определить предел допускаемого отклонения от НСХ дt для ТЭП типа ХК(L). Класс допуска указан в таблице 3.2.

20.Произвести сравнение допускаемого отклонения дt и вычисленных двумя методами погрешностей 1t и 2t для полученного диапазона измерения температуры среды t .

28

Таблица 3.4

Результаты вычислений

t ,

E (t,0),

t

,

t ,

δ

t

,

E (t,0)

НСХ

,

,

t ,



ТЭП

1







E

2



°С

мВ



°С

°С

%



мВ



мВ



°С

90





























85

























































40





























35

































Отчёт по лабораторной работе













Отчёт по лабораторной работе должен содержать:

1.Название и цель работы.

2.Определение градуировки и поверки средств измерений, методы поверки средств измерений.

3.Определение термопары, схема термопары (рис. 3.2), формула (3.1)

сописанием входящих в неё величин.

4. Схема лабораторного стенда (рис. 3.4).

5.Таблица 3.3 – Результаты измерений.

6.Таблица 3.4 – Результаты вычислений.

7. Вычисления в соответствии с пунктами 12-17 и 19-20 порядка выполнения работы.

8. Выводы по лабораторной работе. В них должно быть указано, выходит ли погрешность измерения температуры с помощью ТЭП типа ДТПL011 за допускаемые пределы.

Контрольные вопросы

1.Дайте определение градуировки средств измерений.

2.Каким образом производится градуировка?

3.Дайте определение поверки средств измерений.

4. Назовите четыре метода поверки средств измерений.

5.Назовите преимущества метода непосредственного сличения с эталоном.

6.Поясните принцип работы термоэлектрических преобразователей.

7.Из каких основных элементов состоят термоэлектрические преобразователи?

8.Каким образом вводится поправка на температуру свободных концов термопары?

29

ЛАБОРАТОРНАЯ РАБОТА № 4 СТАТИСТИЧЕСКАЯ ПРОВЕРКА ГИПОТЕЗЫ О НОРМАЛЬНОМ

РАСПРЕДЕЛЕНИИ

Цель работы: получение навыков статистической обработки результатов многократных равноточных измерений и проверка гипотезы о нормальном распределении с использованием критерия Пирсона.

Краткие теоретические сведения

Ряд распределения – это упорядоченное распределение единиц совокупности (массива) на группы по какому-либо одному признаку.

При этом признак может быть, как количественным, тогда ряд называется вариационным, так и качественным, тогда ряд называют атрибутивным. Признаки, применяемые при построении рядов распределения, могут быть весьма разнообразными. Выбор необходимого признака определяется задачей статистического исследования.

Любой ряд распределения характеризуется двумя элементами:

варианта – это отдельное значение признака единиц выборочной совокупности. Для вариационного ряда варианта принимает числовые знач е- ния, для атрибутивного ряда – качественные значения;

частота – число, показывающее, сколько раз встречается то или иное значение признака. Если частота выражена относительным числом (т.е. долей элементов совокупности, соответствующих данному значению варианты, в общем объёме совокупности), то она называется относительной частотой.

Вариационный ряд может быть:

дискретным, когда изучаемый признак характеризуется определённым числом (как правило, целым).

интервальным, когда определены границы «от» и «до» для непр е- рывно варьируемого признака. Интервальный ряд также строят, если множество значений дискретно варьируемого признака велико.

Интервальный ряд может строиться как с интервалами равной длины, тогда он называется равноинтервальным рядом, так и с неодинаковыми интервалами, если это диктуется условиями статистического исследования. Если цель исследования не определяет способ построения интервального ряда, то строится равноинтервальный ряд.

Закон распределения – это соотношение, устанавливающие связь между возможными значениями случайной величины (единиц совокупности) и соответствующими им вероятностями. Основные законы следующие: биномиальный; Пуассона; геометрический; гипергеометрический; показательный равномерный; нормальный.

30
