ФГБОУ ВПО «Воронежский государственный технический университет»
Кафедра графики, конструирования и информационных технологий
в промышленном дизайне
Методические указания
к выполнению лабораторной работы № 1
по дисциплине «Технологичность конструкций»
для студентов направления 230400. 62
«Информационные системы и технологии»
(профиль « Информационные технологии в дизайне»)
всех форм обучения
Воронеж 2013
Составители: д-р техн. наук А.В. Кузовкин, Д.Ю. Левин, А.П. Суворов, ст. преп. Ю.С. Золототрубова, ст. преп. В.Н. Проценко
УДК 744/038
Методические указания к выполнению лабораторной работы № 1 по дисциплине «Технологичность конструкций» для студентов направления 230400.62 «Информационные системы и технологии» (профиль «Информационные технологии в дизайне») всех форм обучения / ФГБОУ ВПО «Воронежский государственный технический университет»; сост. А.В. Кузовкин, Д.Ю. Левин, А.П. Суворов, Ю.С. Золототрубова, В.Н. Проценко. Воронеж, 2013. 15 с.
Выполнение данного задания позволит студентам ознакомиться с принципами построения технологического процесса обработки детали с применением токарных операций.
Ил. 24. Библиогр.: 4 назв.
Рецензент канд. техн. наук, доц. В.Н. Семыкин
Ответственный за выпуск д-р техн. наук, проф. А.В. Кузовкин
Издается по решению редакционно-издательского совета Воронежского государственного технического университета
© ФГБОУ ВПО «Воронежский государственный
технический университет», 2013
ЛАБОРАТОРНАЯ РАБОТА №1
Моделирование обработки на токарных станках с использованием сапр «EdgeCam»
Цель работы: знакомство с принципами построения технологического процесса обработки детали с применением токарных операций.
Задачи работы:
1. Моделирование операции подрезки торца, точения, изготовления канавок и отверстий в EdgeCAM.
2. Визуализация процесса токарной обработки на станках с ЧПУ.
3. Генерация управляющей программы для стойки с ЧПУ.
Ход выполнения работы
I. Загрузка чертежа детали
Запустите EdgeCAM (Пуск-Все программы-EdgeCAM 2012 R2- EdgeCAM).
Откройте файл с деталью «Lab_1_tokarka_zagotovka.epf». Расположение файла на компьютере уточните у преподавателя.
По умолчанию файл расположен здесь: C:\Program Files (x86)\Planit\Edgecam 2012 R2\Cam\Examples\Tutorial\turn_mm) (рис. 1).

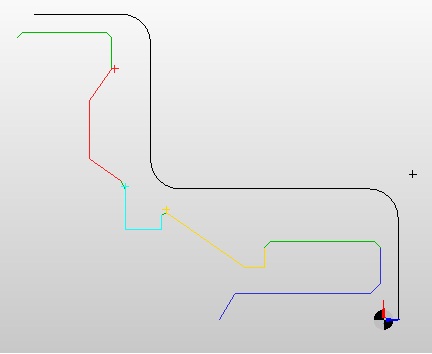

Рис. 1
Перейдите в режим Обработка (Manufacture)
Примечание
Е
II. Операция подрезки торца
На панели инструментов выберите Straight Turning Operation
В ответ на запрос: «Select cycle start point» в качестве начала операции выбираем точку на небольшом расстоянии от правого угла заготовки (на чертеже обозначена черным цветом).
В ответ на запрос: «Select destination point» в качестве конечной точки выбираем начало системы координат (рис. 2).

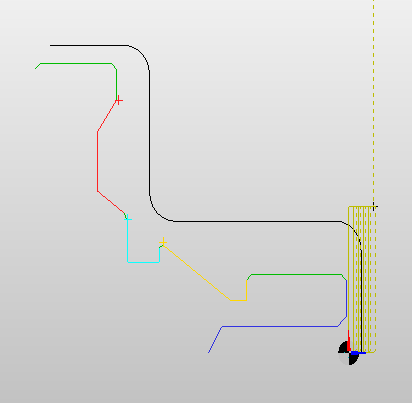

Рис. 2
После обозначения области обработки (рис. 2) отображается диалоговое окно операции (рис. 3).
2
Рис. 3. Диалоговое окно операции Straight Turning Operation
П роизводим настройку режимов обработки и выбор инструмента:
На вкладке General задайте следующие значения параметров (рис. 4):
- Cut Direction (выбрать направление) - Face,
- Cut Increment (выбрать приращение) - 3.
Рис. 4
Н а вкладке Tooling (инструмент):
- CSS - Check (ставим «галочку») (рис. 5).
- нажимем кнопку Find для открытия базы данных инструмента.
- выбираем инструмент PCLNL-2525 M12 0.8 Rad General и щелкаем кнопку «Select» (рис. 6). На данном этапе был выбран проходной повернутый токарный резец.
- вводим значение Position равное 1.
Рис. 5
- Нажимаем OK, для формирования траектории движения инструмента.

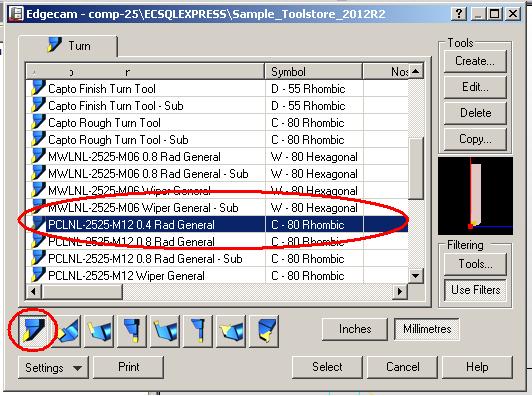

Рис. 6. Выбор токарного резца
3
Таким образом был создан первый переход подрезки торца детали, который добавлен в «дерево» переходов (рис. 7).

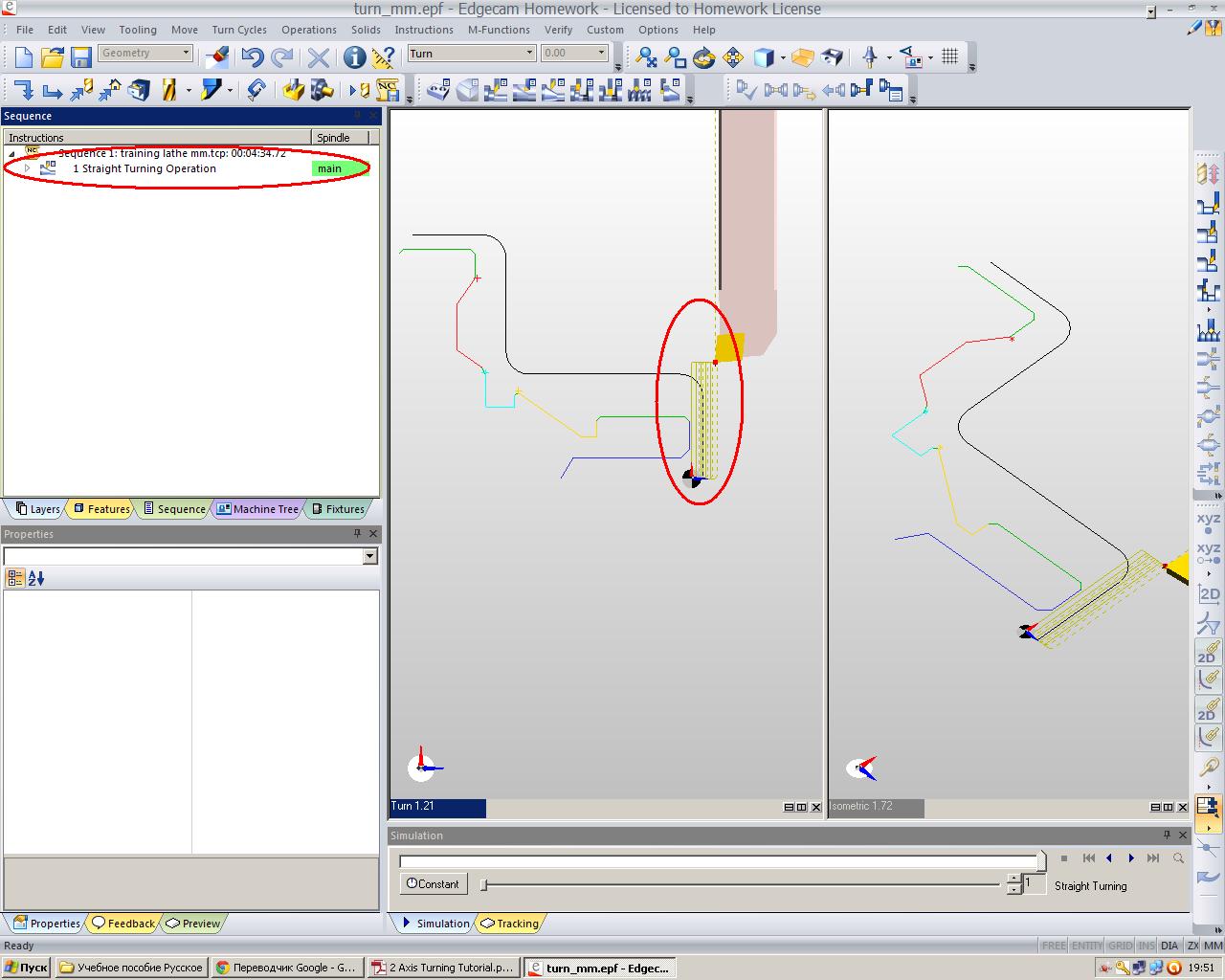

Рис. 7. Переход подрезки торца в «дереве» переходов, положение и траектория движения инструмента, область материала, подлежащего удалению
Проконтролировать правильность построения перехода, и при необходимости его отредактировать возможно путем вызова команд «Simulate» и «Edit» из дерева переходов (рис. 8).

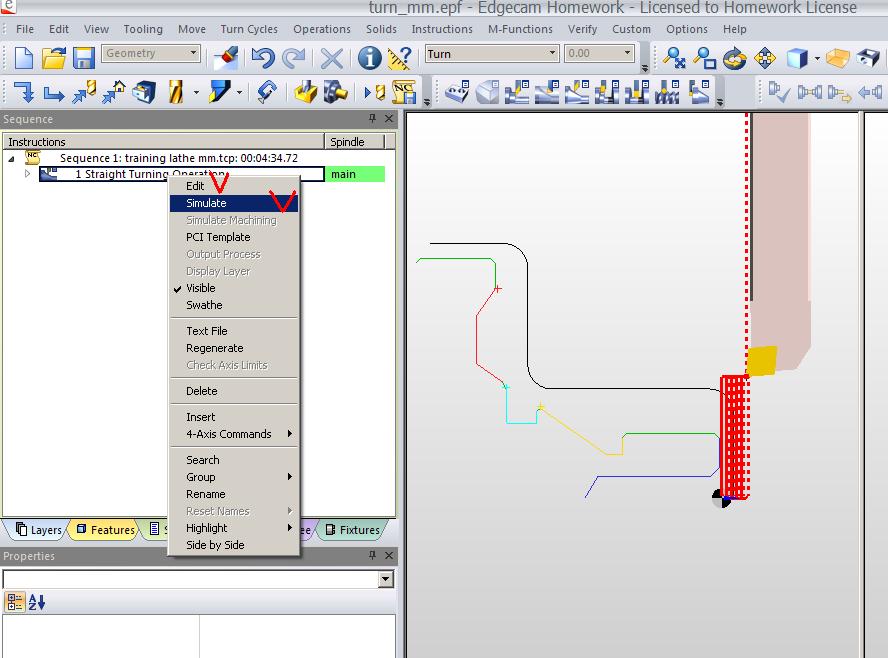

Рис. 8. Контроль и редактирование созданного перехода
4
