4. Оформление пояснительной записки

И графической части курсовой работы

4.1. Пояснительная записка

Пояснительная записка и расчеты к курсовой работе выполняют в порядке, изложенном в образце оформления содержания (прил. 2).

В пояснительной записке приводят: эскизные чертежи, расчетные схемы, сбор нагрузок и определение расчетных характеристик материалов в табличной форме с необходимыми пояснениями и ссылками на СНиП, эскизы сечений с размерами, расчет конструкций с пояснениями и порядок производства работ по усилению. Пояснительная записка и расчеты выполняют на листах бумаги формата А4 (210х297) внутри рамки. Внизу форматки делают основную надпись-штамп размером 15х130 мм с указанием порядкового номера страницы и шифра работы (прил. 2).

Выполнять пояснительную записку можно на компьютере, печатной машинке или вручную. Чертежи и схемы, приводимые в пояснительной записке, можно копировать из листов чертежей, при этом они должны соответствовать рассчитываемым конструкциям. В конце пояснительной записки приводят список использованных источников, а в тексте записки дают ссылки на источники этого списка. Образец выполнения пояснительной записки согласно требованиям ГОСТ [7] приведен в прил. 2.

4.2. Графическое оформление курсовой работы

Графическую часть курсовой работы (чертежи) выполняют в карандаше или с помощью компьютерной графики (графические пакеты AutoCAD, ArchiCAD, Компас и др.) на трех-четырех листах чертежной бумаги формата А3 (420х297). При выполнении чертежей графика может быть выполнена карандашом, а текстовая часть чертежей напечатана на листе бумаги и наклеена на лист.

При выполнении чертежей необходимо руководствоваться [10] и ГОСТ Р 21.1101-92 «СПДС. Основные требования к рабочей документации» [8], ГОСТ Р 21.1501-92 «СПДС. Правила выполнения архитектурно-строительных рабочих чертежей» [9]. Образцы выполнения графической части курсовой работы приведены в прил. 5.

На первом листе формата А3 – «Общие данные» показывают:

• состав проекта;

• техническую спецификацию стали на проект;

• порядок выполнения усиления несущих конструкций и общестроительных работ при реконструкции здания;

• примечания;

• технические решения по усилению несущих конструкций, утеплению стен или восстановлению гидроизоляции с пояснениями и порядком производства работ по выполнению технического решения.

Пример выполнения 1 листа приведен в прил. 5.

На 2 листе курсовой работы вычерчивают:

• план реконструируемого здания со схемой расположения конструктивных элементов здания в масштабе 1:100...1:200 с маркировкой всех конструктивных элементов, разбивочные оси, нанесение основных размеров;

• поперечный разрез здания в масштабе 1:100...1:200 с указанием высотных отметок и маркировкой элементов, узлов, указанием размеров;

• спецификация к схеме расположения усиляемых конструкций;

• примечания;

• техническое решение по усилению несущей конструкции, утеплению стен или восстановлению гидроизоляции с обозначением всех элементов и порядком производства работ по выполнению каждого технического решения. Поскольку приведенные технические решения не подвергаются подробной разработке в обозначениях и на чертежах указываются только конструктивные размеры элементов усиления с указанием материала и типа сечения.

План и разрез здания выполняют только в тех осях, где расположены усиляемые конструкции. На плане показывается не менее двух шагов вдоль цифровых осей для каждой усиляемой конструкции.

Пример выполнения 2-го листа приведен в прил. 5.

На 3-4 листах вычерчивают рабочие чертежи по усилению конструкций

На листах рабочих чертежей должны быть показаны:

• выкопировка из плана перекрытия (покрытия) в масштабе 1:50...1:100 с маркировкой всех конструкций, нанесением осей и размеров. Размер выкопировки принимается так, чтобы была показана усиляемая конструкция и ее сопряжение и опирание на конструкции, т.е. как минимум две буквенных оси и два шага вдоль цифровых осей;

• чертеж усиляемой несущей конструкции в масштабах 1:10...1:50;

• поперечные сечения усиляемой конструкции и элементов усиления, узлы присоединения или крепления, необходимые детали в масштабе 1:5...1:20;

• спецификации;

• порядок производства работ на усиление конструкции со ссылкой на позиции, указанные на чертеже;

• примечания.

Примеры выполнения 3-4 листов приведены в прил. 5.

БИБЛИОГРАФИЧЕСКИЙ СПИСОК РЕКОМЕНДУЕМОЙ ЛИТЕРАТУРЫ

1. СП 20.13330.2011. Нагрузки и воздействия. Актуализированная редакция СНиП 2.01.07-85*/ Госстрой России. - М.: ГУП ЦПП, 2010 – 76 с.

2. СП 16.13330.2011. Стальные конструкции. Актуализированная редакция СНиП II-23-81*. – М.: ГУП ЦПП, 2011. – 144 с.

3. СП 63.13330.2012. Бетонные и железобетонные конструкции. Основные положения. Актуализированная редакция СНиП 52-01-2003/ */ Минрегион РФ. - М.: ФАУ «ФЦС», 2012 – 155 с.

4. СП 15.13330.2012. Каменные и армокаменные конструкции. Актуализированная редакция СНиП II-22-81*. М.: Минрегион России, 2012. – 86 с.

5. СП 28.13330.2012 Защита строительных конструкций от коррозии. Актуализированная редакция СНиП 2.03.11-85. М.: Минрегион России, 2012. – 94 с.

6. Иванов Ю.В. Реконструкция зданий и сооружений: усиление,

восстановление, ремонт: учеб. пособие / М.: АСВ, 2009. – 312 с.

7. ГОСТ 7.32-2001. Отчет о научно-исследовательской работе. Структура и правила оформления. Введ. с 01.01.01 г. - Минск, 2001. - 12 с.

8. ГОСТ Р 21.1101-92. СПДС. Основные требования к рабочей документации. - М.: Издат. Стандартов, 1993. - 41 с.

9. ГОСТ Р 21.1501-92. СПДС. Правила выполнения архитектурно-строительных рабочих чертежей. - М.: Издат. Стандартов, 1993. - 26 с.

10. Семенов В.Н. Унификация и стандартизация проектной документации для строительства. - Л.: Стройиздат, 1986.- 223 с.

11. Фасады. Материалы и технологии – 2016 г.

12. Архитектура и строительство в России – 2010…2016 г.г.

13. Жилищное строительство – 2010…2016 г.г.

14. Промышленное и гражданское строительство – 2010…2016 г.г.

15. Технологии строительства – 2010…2016 г.г.

Приложение 1

Бланк задания на выполнение курсовой работы

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ

Федеральное государственное бюджетное образовательное учреждение

высшего профессионального образования

Воронежский государственный архитектурно-строительный университет

Кафедра строительных конструкций, оснований и фундаментов им. проф. Борисова Ю.М.

ЗАДАНИЕ № 1

на курсовую работу по дисциплине «Эксплуатация и реконструкция зданий и сооружений»

студенту 6-го курса 3861 группы Строительного института __Петров А.В._

ТЕМА КУРСОВОЙ РАБОТЫ

«Усиление и ремонт строительных конструкций при реконструкции здания»

ДАННЫЕ ДЛЯ ПРОЕКТИРОВАНИЯ:

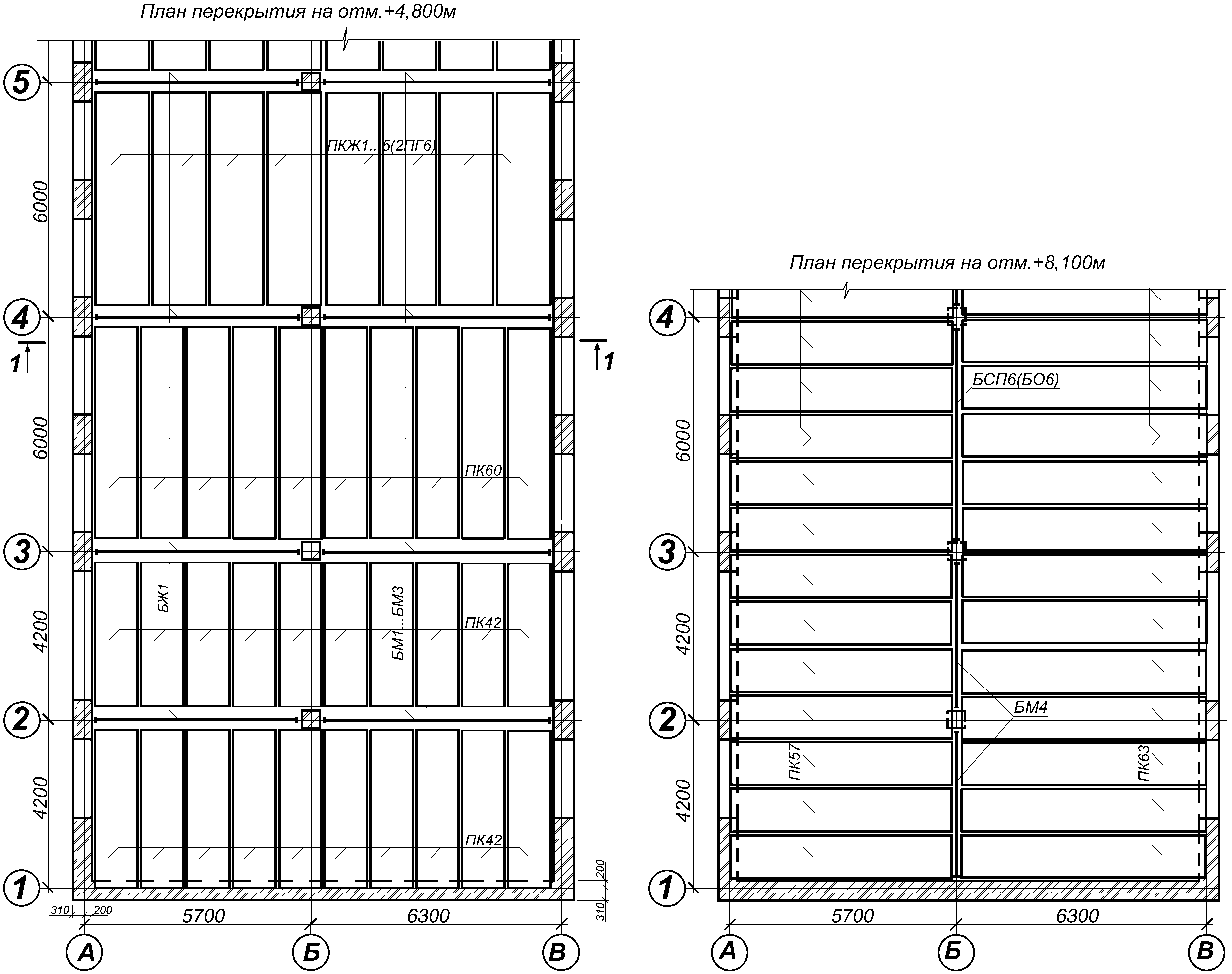

1. Планы и разрез реконструируемого

здания

Окончание прил. 1

2. В курсовой работе подробной разработке подлежит - усиление двух конструкций (произвести расчет усиляемой конструкций, выполнить рабочие чертежи по усилению и спецификации, описать правила и порядок производства работ по усилению).

3. Район расположения здания ____Воронеж___

4. Постоянную расчетную нагрузку от конструктивных слоев кровли и пола принимать:

g_кровля = 1,60 кПа, g_пол = 1,10 кПа.

5 . Временная расчетная нагрузка на перекрытия (полная) в отм.+4,80м и +8,100 м, кПа:

v_пер. = 2,00; 3,60; 5,00; 7,00.

6. Несущая конструкция, подлежащая подробной разработке:
