3.2 Теплопередача конвекцией.
Заключается в переносе тепла движущимися частицами газа или жидкости. Природа сил, возбуждающих движения, различна. Конвекция считается свободной, если движение происходит вследствие разностей плотностей нагретых и холодных элементарных объемов.
Конвекция является вынужденной, если движение в газе (жидкости) возникает под действием внешнего источника (вентилятор, насос и т.д.). Удельный тепловой поток конвективной теплопередачи между газом и твердым телом по закону Ньютона пропорционален разности их температур. При нагреве твердого тела
,
,
(26)
где
- удельный тепловой поток конвективной
теплопередачи;
- коэффициент
теплоотдачи конвекцией;
- температура газа
при оС,
оК;
- температура
поверхности твердого тела, оС,
оК.
Коэффициент теплопередачи конвекцией является функцией многих переменных
форма
поверхности).
Он устанавливается опытным путем или применением критериев подобия тепловых процессов:
- Рейнольдса;

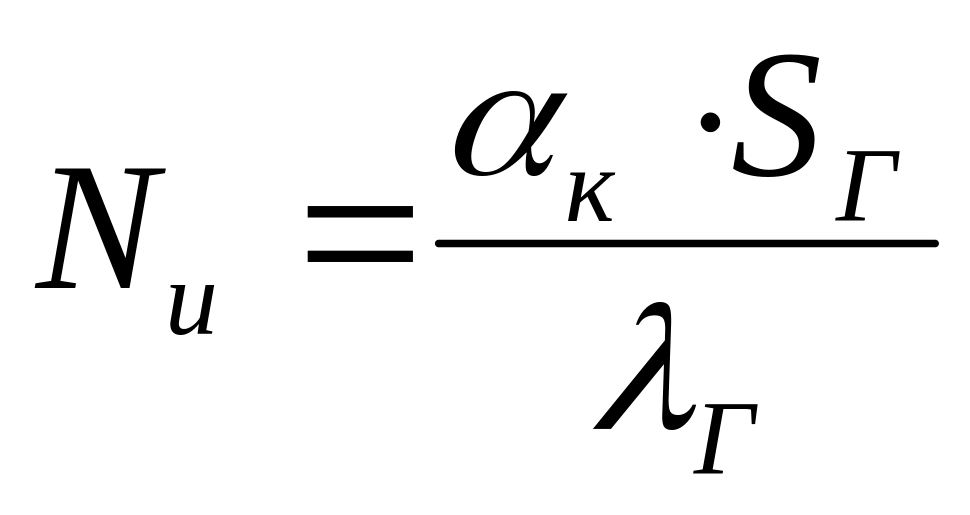

- Нуссельса;
- Прандлтя;
- Грассгофа;
- Пекле,
где
- скорость газа;
- размер газового
потока;
- кинематическая
вязкость;
- ускорение
свободного падения;
- коэффициент
объемного расширения газа;
- разность температур
газа и поверхности твердого тела.
Решается критериальное уравнение типа:
,
(27)
где
- коэффициенты, определяемые опытным
путем.
Из критерия Нуссельта определяется .
3.3 Теплопередача излучением.
Тепловое излучение – излучение электромагнитных колебаний. Основное количество тепловой энергии при температурах печей переносятся электромагнитными колебаниями с длинами волн 0.6 – 50мкм.

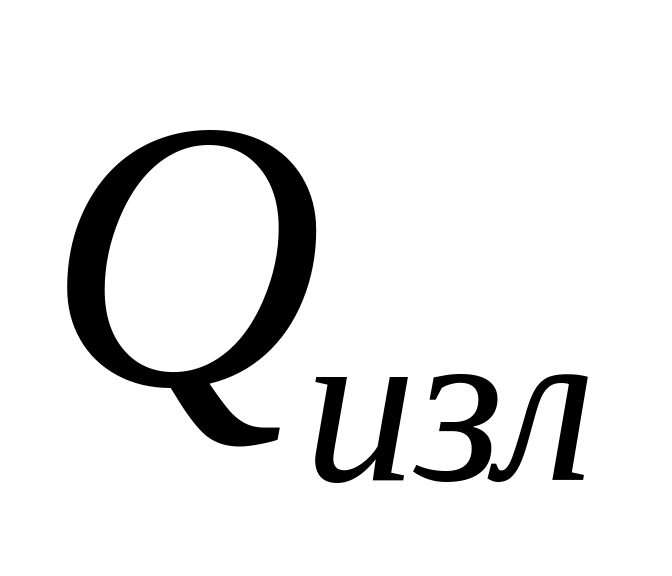

Тепловой поток
излучаемой энергии
выражается в ваттах. Количество энергии,

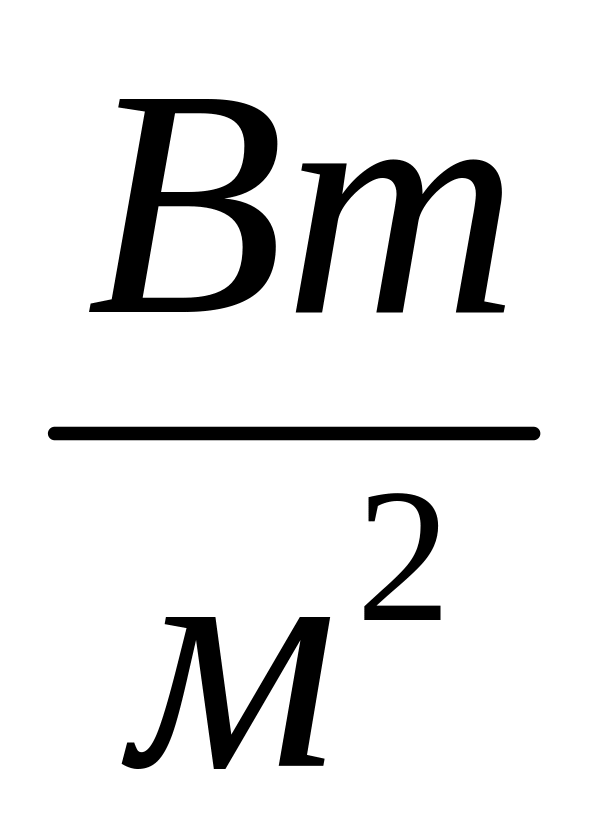

излучаемое единицей поверхности в
единицу времени, называется плотностью
теплового излучения.
,
.
(28)
Тепловое излучение свойственно всем телам. Попадая на поверхность другого тела или в лучепоглощающую среду, лучистая энергия поглощается, отражается и проходит сквозь тело полностью или частично в зависимости от свойств тела, характеризуемых коэффициентами:
- коэффициент
поглощательной способности;
- коэффициент
отражательной способности;
- коэффициент
способности пропускать тепловую энергию;
где
,
,
- части теплового потока излучения,
поглощенные, отраженные и пронизавшие
тело.

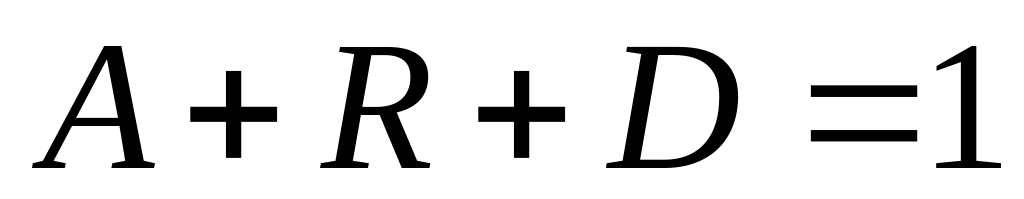

Тогда
В зависимости от свойств различают тела:

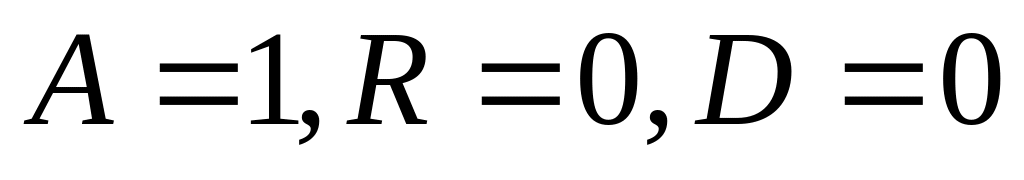

абсолютно черное,
если
,
абсолютно белое,
если
,

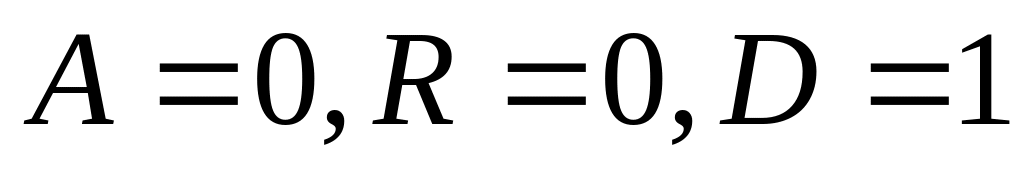

теплопрозрачное,
если
,
серое,
.
Всякое тело излучает энергию и в тоже время отражает и поглощает лучи, падающие на него от излучения окружающих тел. Фактически измеряется приборами и ощущается суммарное, а не собственное излучение тела.
Зависимость плотного излучения абсолютно черного тела от температуры была установлена экспериментально И. Стефаном (1879г.) и методом термодинамических расчетов Л. Больцманом (1887г.).
,

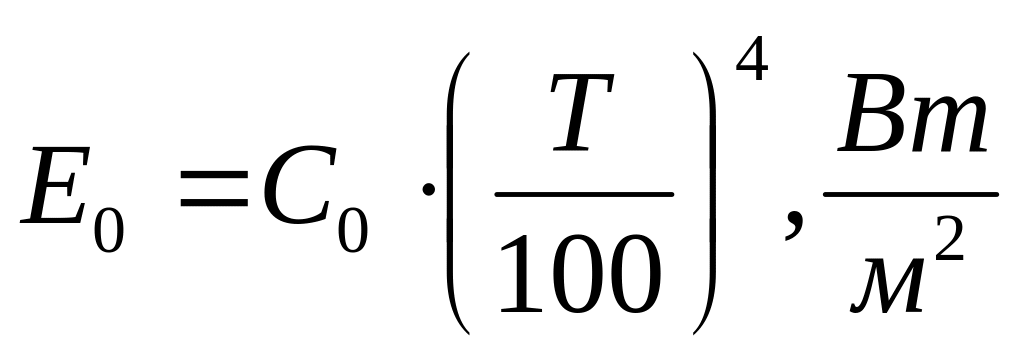

(29)
где
- плотность излучения абсолютно черного
тела;
- постоянная
излучения абсолютно черного тела;
- постоянная
Больцмана, весьма мала,
- велика, принято выражение
,
(30)
где
- коэффициент излучения абсолютно
черного тела.
Плотность излучения серых тел принято выражать через плотность излучения абсолютно черного тела
,
(31)
где
- степень черноты серого тела.
Установлена
Кирхгофом (закон Кирхгофа) связь между
поглощательной способностью серого
тела (коэффициент А) и его плотностью
излучения
,то

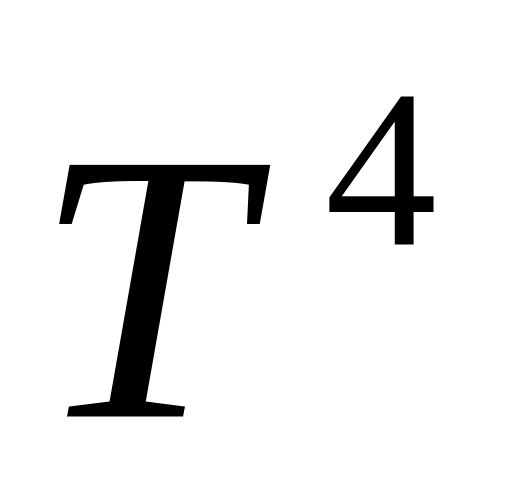

есть функция четвертой степени абсолютной
температуры. На основании законов
Стефана – Больцмана и Кирхгофа можно
определить результирующий тепловой
поток между двумя твердыми телами,
имеющими различную температуру,
расположенными в лучепрозрачной среде.
,

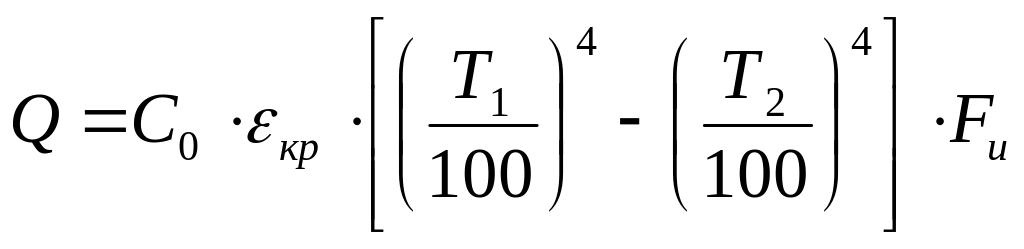

(32)
где
- приведенная степень черноты серых
тел, участвующих в теплообмене;
и

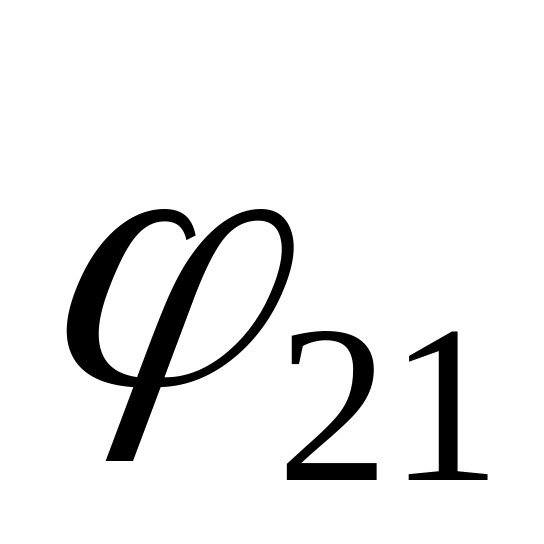

- угловые коэффициенты, показывающие
долю теплового излучения одного тела,
попадающего на поверхность другого
тела;
- расчетная
поверхность теплообмена.
Угловые коэффициенты определяются, как правило, экспериментально. Для некоторых случаев теплообмена они могут быть определены:
- две плоскости, параллельные с малым
расстоянием между ними
тогда
Если имеется система тел, из которых одно имеет вогнутую поверхность (1), а другое – выпуклую (2) как это есть в рабочем пространстве печи, то
,
.
