Лабораторная работа №1 Освоение системы AutoCad

1. ЦЕЛЬ РАБОТЫ.

Изучение основных принципов работы в AutoCAD .

2. ЗАДАЧИ РАБОТЫ.

Освоить приемы работы с системой AutoCAD . Создать шаблон основной надписи.

3. СОДЕРЖАНИЕ РАБОТЫ.

1. Запустить приложение AutoCAD .

2. Ознакомиться с основным меню и панелями инструментов.

3. Создать рамку чертежа рамку и основную надпись (приложение а).

4. Произвести построение детали с использование стандартных примитивов.

4. ТРЕБОВАНИЯ К ОТЧЕТУ.

Отчет выполняется на листах А4 формата и должен содержать:

• название работы, постановку задачи, порядок выполнения работы и полученное изображение;

• ответы на контрольные вопросы.

5. ТЕОРЕТИЧЕСКИЙ МЕТЕРИАЛ. ОБЩИЕ ПОЛОЖЕНИЕ

AutoCAD представляет собой систему, позволяющую автоматизировать чертежно-графические работы. В графическом пакете AutoCAD есть все необходимое конструктору для создания чертежа. Инструментом ручного черчения в автоматизированной среде соответствуют графические примитивы (точка, отрезок, окружность и др.), команды их редактирования (стирание, перенос, копирование и т.п.), команды установки свойств примитива (задание толщины, типа и цвета графических объектов). Для выбора листа нужного формата и масштаба чертежа в системе есть соответствующие команды настройки чертежа. Для нанесения размера конструктору необходимо лишь задать его расположения на чертеже. Размерная и выносные линии, а также стрелки и надписи выполняются автоматически и т.д.

Н а рис. 1 показан рабочий экран AutoCAD в том виде, каким он предстает перед пользователем.

Рис. 1. Рабочий экран AutoCAD

На экране можно выделить четыре функциональные зоны: рабочая графическая зона, системное меню и панели инструментов, командная строка, строка состояния.

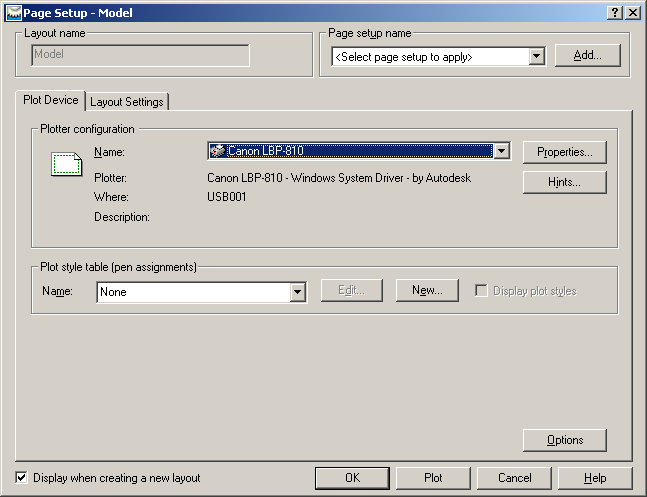

Для задания размеров чертежа (лимитов) необходимо выбрать в системном меню пункт Файл, подменю Параметры страницы и в диалоговом окне (рис. 2) установить размеры листа, единицы измерения и т.д.

Р ис. 2. Диалоговое окно AutoCAD

AutoCAD работает не с изображением как таковым, а с геометрическим описанием объектов, составляющих изображение, что обусловлено задачами САПР. Так, например, отрезок во внутреннем представлении графического редактора AutoCAD описывается двумя точками, круг описывается центром и радиусом и т.п.

Для облегчения проведения линий, параллельных осям координат, в системе существует режим ортогональности, включаемый и выключаемый клавишей F8.

@±dx, ±dy	@r<a

Рис. 3. Относительные координаты точек.
