МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РФ
ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ОБРАЗОВАНИЯ
«ВОРОНЕЖСКИЙ ГОСУДАРСТВЕННЫЙ
АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЙ УНИВЕРСИТЕТ»
КАФЕДРА ИНФОРМАТИКИ И ГРАФИКИ
Инженерная графика раздел «выполнение рабочих чертежей деталей»
Методические указания
к выполнению ситуационно-производственных задач по инженерной графике
для студентов очной формы обучения
укрупненных групп направления подготовки:
15.00.00 «Машиностроение»,
23.00.00 «Техника и технологии наземного транспорта».
Воронеж 2016
УДК 744: 378 (07)
ББК 30.11:74.58я7
Составитель О.В.Терновская
Инженерная графика. Раздел «Выполнение рабочих чертежей деталей»: метод. указания к выполнению ситуационно-производственных задач по инженерной графике для студ. очной формы обучения укрупненных групп направления подготовки: 15.00.00 «Машиностроение», 23.00.00 «Техника и технологии наземного транспорта» / Воронежский ГАСУ; сост.: О.В.Терновская. – Воронеж, 2016. – 29 с.
Содержат по дисциплине «Инженерная графика», раздел «Выполнение рабочих чертежей деталей», варианты, указания к выполнению ситуационно-производственных задач, образцы их выполнения.
Предназначены для студентов очной формы обучения укрупненных групп направления подготовки: 15.00.00 «Машиностроение», 23.00.00 «Техника и технологии наземного транспорта».
Ил. 3. Библиогр.: 3 назв.
УДК 744: 378 (07)
ББК 30.11:74.58я7
Печатается по решению учебно-методического совета
Воронежского ГАСУ
Рецензент — Д.Н. Дёгтев, к. т. н, доцент кафедры строительной техники и инженерной механики имени профессора Н.А. Ульянова Воронежского ГАСУ
Введение
Имитационные игры (ИИ) и ситуационные задачи (СЗ) приближают учебный процесс к реальным производственным проблемам и ситуациям. В них наиболее органично сочетаются инженерно-технические и социальные аспекты профессионального труда путём их имитации и моделирования. Это даёт возможность реализовать в едином потоке учебной деятельности основные педагогические цели обучения, воспитания и развития студентов в профессиональном контексте. При выполнении ИИ и СЗ осуществляется обучение целенаправленному принятию индивидуальных и совместных решений, создаются условия экспериментальной проверки и оценки результатов принятого решения с его последующей коррекцией.
Производственно-ситуационные задачи, в форме которых разработаны данные расчетно-графические задания отличаются тем, что в качестве вариантов заданий используются чертежи деталей металлоконструкции экскаватора.
Общие сведения

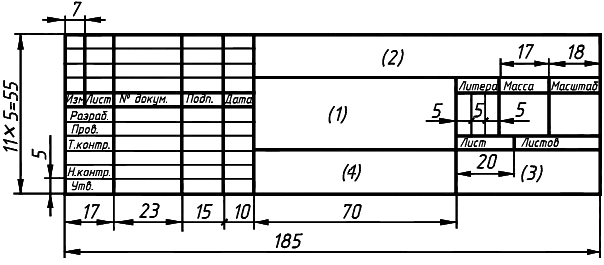

Графические работы выполняются на чертежной бумаге формата А3 (297х420). На рис. 1 представлена основная надпись, которая располагается в нижнем правом углу формата.
Заполнение основной надписи производится по ГОСТ 2.104-68.
В графе 1 (рис.1) указывается наименование изделия (по вариантам).
В графе 2 – обозначение документа, в нашем графическом задании обозначение можно выполнить упрощенно, как показано на образце (рис 2), где буквы МЭ обозначают «модель экскаватора», цифры 01 – номер задания, 18 - номер варианта задания, 01 – номер позиции детали по сборочному чертежу.
В графе 3 – название учебного заведения и номер группы студента.
В графе 4 – обозначение материала, из которого изготовлена деталь, изображенная на чертеже (графа заполняется только на чертежах деталей).
В графе «разработал» - фамилия студента.
В графе «проверил» - фамилия преподавателя, принявшего чертеж.
В графе «Н.контр» - фамилия студента, проводившего нормоконтроль чертежа.
В графе «подпись» - подписи лиц, фамилии которых были указаны в предыдущих графах.
В графе «дата» - дата подписания чертежа.
В графе «литера» - пишется буква «У», т.е. учебный чертеж.
В графе «масштаб» - масштаб изображения на чертеже.
В графе «лист» - номер листа документа, если чертеж выполнен на нескольких листах. На документах, состоящих из одного листа, графу не заполняют.
В графе «листов» - общее число листов документа. Графу заполняют только на первом листе.
Рис. 1
Все текстовые и графические документы выполняются в соответствии с государственными стандартами ЕСКД (Единой системы конструкторской документации). Они должны отличаться выразительностью, аккуратностью и четкостью графического исполнения. Обводить чертеж следует, принимая толщину основных сплошных линий равной 0,8…1,0 мм, а толщину остальных линий – согласно ГОСТ 2.303-68. Перед обводкой чертежа рекомендуется тщательно проверить правильность его выполнения.
Графическое задание выполняется по индивидуальному варианту. Номер варианта должен соответствовать порядковому номеру студента по журналу учебной группы.
