В.С.Скоробогатов
ТЕХНИЧЕСКИЕ СРЕДСТВА
АВТОМАТИЗАЦИИ ПРОЕКТИРОВАНИЯ
Учебное пособие
Воронеж 1999
Министерство общего и профессионального образования РФ
Воронежский государственный технический университет
В.С.Скоробогатов
ТЕХНИЧЕСКИЕ СРЕДСТВА
АВТОМАТИЗАЦИИ ПРОЕКТИРОВАНИЯ
Учебное пособие
по дисциплине “Основы проектирования РЭС” для
студентов дневной и заочной формы обучения
специальности 200800 “Проектирование и технология
производства РЭС”
Воронеж 1999
Составитель канд.физ.-мат. наук В.С. Скоробогатов
УДК 681.31
Технические средства автоматизации проектирования: Учеб. пособие по дисциплине “Основы проектирования РЭС” для студентов дневного и заочного обучения специальности 200800 “Проектирование и технология производства РЭС”.
В.С.Скоробогатов. Воронеж, Изд-во ВГТУ 1999. - 106 с.
В пособии рассматриваются состав и назначение комплексов технических средств автоматизации проектирования, дается общая характеристика, классификация, принципы действия, элементная база и особенности конструкций ПЭВМ и их периферийных устройств, используемых при автоматизации проектирования, в том числе наиболее распространенных накопителей на магнитных и оптических носителях информации, а также таких современных технических средств как сканеры, струйные и лазерные принтеры.
Пособие является дополнительным материалом при изучении курса ‘’ Основы проектирования РЭС’’. Предназначено для студентов вузов дневного и заочного обучающихся специальности 200800 ‘’ Проектирование и технология производства РЭС ’’.
Ил. 21. Библиогр.: 8 назв.
Научный редактор Д-р техн. наук, профессор А.В. Муратов
Рецензенты: Д-р техн. наук, профессор С.А. Горбатенко
Научно-технический совет АО
“Газпроектинжениринг”
Печатается по решению редакционно-издательского совета Воронежского государственного технического университета
Ó Скоробогатов В.С.,1999
Оформление. Издательство воронежского государственного технического университета,1999
3
Введение
Состав и назначение комплексов технических
средств автоматизации проектирования
Необходимость создания аппаратуры со все более высокими параметрами, способной работать в сложных условиях различных воздействий, привело к усложнению этой аппаратуры и увеличению сроков ее проектирования, что, в свою очередь, в современных условиях быстрого развития науки и техники часто приводит к “моральному” устареванию разработанной аппаратуры до начала ее массового выпуска. Таким образом, сокращение сроков разработки сложной аппаратуры стало важной проблемой. Попытки дробления сложной задачи, проведения параллельной разработки отдельных частей сложного изделия и увеличения штата разработчиков не обеспечивают пропорционального уменьшения сроков разработки из-за возникающих неувязок, нестыковок, согласований и трудностей управления большим коллективом. Эта проблема решается путем использования средств автоматизации проектирования, систем автоматизированного проектирования (САПР), причем решение проблемы не в ускорении расчетов до уровня, достаточного для перебора всех вариантов, а в применении статистических и вероятностных методов, в разработке методов моделирования и оптимизации, позволяющих вести направленный поиск лучшего варианта и избежать анализа всех решений.
САПР - это совокупность средств и методов для осуществления автоматизированного проектирования, состоящих из следующих видов обеспечения : технического, программного, математического, информационного, лингвистического, методического и организационного [1,4,6,8]. Базовыми средствами, с помощью которых
4
реализуются другие виды обеспечения САПР, являются технические средства, а основой технических средств является ЭВМ.
Традиционная форма использования ЭВМ, сконцентрированных в вычислительном центре и работающих в пакетном режиме, не годится для автоматизированного проектирования. ЭВМ лишь тогда станет регулярно используемым инструментом проектирования, когда инженер-проектировщик сможет оперативно обращаться к машине и также оперативно получать результаты решения. При этом эффективное взаимодействие инженера с ЭВМ будет обеспечено только в случае, если форма вводимой и выводимой информации удобна для человека и не приводит к необходимости вручную выполнять обременительные и чреватые ошибками операции по кодированию или расшифровке сообщений. В зависимости от характера решаемых задач удобными формами представления информации могут быть таблицы, чертежи, графики, текстовые сообщения и т. д.
В связи с указанным, к техническому обеспечению автоматизации проектирования предъявляются следующие требования: [6]
удобство использования инженерами-проектировщиками, возможность оперативного взаимодействия инженеров с ЭВМ;
достаточная производительность и объем оперативной памяти ЭВМ для решения задач всех этапов проектирования за приемлемое время;
возможность одновременной работы с техническими средствами необходимого числа пользователей для эффективной деятельности всего коллектива разработчиков;
открытость комплекса технических средств для расширения и модернизации системы по мере прогресса техники;
высокая надежность, приемлемая стоимость и т. д.
Удовлетворение перечисленных требований возможно только в условиях организации технического обеспечения в виде специализированной вычислительной системы, допускающей функциониро-
5
вание в нескольких режимах. Такое техническое обеспечение называют комплексом технических средств САПР.
Первое из указанных требований к техническим средствам (ТС) САПР обусловливает включение в комплекс ТС как стандартного комплекта внешних устройств ЭВМ, так и дополнительных устройств оперативного ввода-вывода информации, в том числе в графической форме. Этот комплекc внешних устройств устанавливается в помещении проектного подразделения и называется автоматизированным рабочим местом (АРМ) проектировщика.
Состав АРМ зависит от характера задач, решаемых в проектном подразделении. Так, для инженеров, занятых функционально - логическим проектированием, и инженеров-конструкторов оптимальный состав внешних устройств неодинаков. Действительно, конструкторы в значительно большей мере связаны с обработкой информации в виде чертежей, для них важно наличие развитых средств машинной графики.
В расширенном составе АРМ, кроме самой ЭВМ должны присутствовать следующие технические средства: устройства ввода и вывода как алфавитно-цифровой, так и графической информации; запоминающие устройства на магнитных дисках (НМД) и магнитной ленте (НМЛ); алфавитно-цифровой дисплей; графический дисплей; графопостроитель и некоторые другие по мере необходимости.
Комплекс технических средств предназначен для решения в процессе проектирования следующих задач: ввод исходной информации об объекте и необходимых процедурах проектирования, отображения, преобразования и хранения информации, создание условий для эффективного диалога пользователя системой, документирование проектных решений и некоторых других.
До недавнего времени основная масса задач автоматизации проектирования решалась на машинах класса мини-ЭВМ. Большие машины применялись заметно реже из-за снижения эффективности
6
их работы в интерактивном режиме, используемом для обеспечения диалога проектировщика с ЭВМ, а персональным ЭВМ (ПЭВМ) не хватало вычислительных ресурсов для решения таких задач [4]. Значительное увеличение вычислительной мощности (быстродействия, объема памяти, снижения стоимости) персональных ЭВМ, наличие высококачественного программного обеспечения привело к резкому изменению такого положения в области технических средств САПР, то есть привело к широкому использованию ПЭВМ для автоматизации проектирования. Были разработаны и выпускаются различные периферийные устройства с высокими техническими характеристиками.
При написании пособия использовались некоторые материалы и рисунки справочника “Технические средства ПЭВМ” авторов Русака И.М. и Луговского В.П., а также других источников, указанных в списке литературы.
Общая характеристика пэвм и их технических средств
Состав пэвм
Основой комплекса технических средств автоматизации проектирования является ЭВМ. Любая ЭВМ, в том числе и ПЭВМ, представляет собой сложную систему взаимосвязанных технических средств, способных принимать, хранить, перерабатывать и выдавать информацию с помощью вычислительных и логических операций по определенному алгоритму или программе. Здесь и далее под техническими средствами понимается оборудование ПЭВМ, участвующее в автоматизированной обработке данных.
7
Решение задач на ПЭВМ (вычислительный процесс) проводится по определенным правилам. Любая задача, подготавливаемая для решения на ПЭВМ, представляется в виде одной или многих математических зависимостей. Кроме исходных данных, вводимых в ПЭВМ при решении задачи, возникает необходимость в использовании алгоритма - совокупности точных предписаний (правил), определяющих вычислительный процесс. Программа, представляющая собой алгоритм решения задачи, записанный на каком-либо формализованном языке, определяет, какие действия и в какой последовательности должна выполнить машина над исходными данными и промежуточными результатами. Информация обычно представляется и обрабатывается двоичными словами конечной длины - 8, 16 или 32 бит.
Для выполнения процесса вычислений в состав ПЭВМ включаются устройства, каждое из которых имеет вполне определенные функции, т. е. является функционально законченной частью системы технических средств (рис.1.1). Данные устройства принято разделять на центральные и периферийные. Процессор и основная память являются центральными устройствами ПЭВМ.

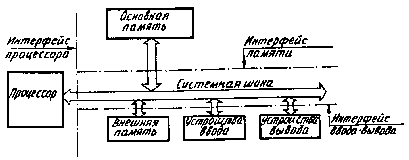

Рис.1.1. Упрощенная структурная схема ПЭВМ
Процессор - основная часть ПЭВМ, непосредственно осуществляющая обработку данных и управление ею. Обрабатываемые процессором данные и программы их обработки последовательно-
8
сти команд) хранятся в основной памяти (оперативной или постоянной).
В ПЭВМ может использоваться несколько процессоров, один из которых является центральным (ЦП).
С помощью периферийных устройств осуществляется связь центральных устройств ПЭВМ с различными «поставщиками» и «потребителями» информации. Функции периферийных устройств достаточно сложны, однако среди них можно выделить две основные: хранение информации на различных носителях данных и преобразование ее согласно функциям, выполняемым устройством. В периферийные устройства включают устройства ввода-вывода и внешнюю память.
К техническим средствам ввода информации в ПЭВМ относятся клавиатура - устройство ввода текста, чисел и управляющей информации в основную память, а также устройства ввода алфавитно-цифровой, графической и речевой информации, например манипуляторы, планшеты, сканеры и др. К техническим средствам вывода информации из ПЭВМ относятся знакорегистрирующие и графические регистрирующие устройства - устройства печати и графопостроители, а также устройства вывода информации в речевой форме - синтезаторы речи. Устройства отображения информации - дисплеи (видеомониторы) на электронно-лучевых трубках (ЭЛТ) или на других индикаторах - предназначены для отображения визуальной информации (текстов, чисел, графических изображений или других результатов работы).
Устройства внешней памяти ПЭВМ также выполняют функции двустороннего обмена информацией и служат для постоянного хранения программ и данных. Однако они представляют область памяти, к которой процессор непосредственно обращаться не может. Для того чтобы использовать информацию, хранящуюся во внешней памяти, ее необходимо предварительно передать в основную (внутреннюю) память. К техническим средствам внешней памяти относятся накопители на гибких (НГМД) и жестких (НЖМД) магнитных дисках, магнитных лентах (НМЛ), магнитных картах (НМК),
9
запоминающие устройства на цилиндрических магнитных доменах (ЦМД) и др. Такие устройства называют также внешними (ВЗУ).
Связь всех функциональных устройств ПЭВМ определяется совокупностью правил и средств, устанавливающих единые принципы их взаимодействия, - интерфейсами.
Устройства объединены внутрисистемным интерфейсом и взаимодействуют по адресному принципу: все подчиненные устройства и их составные части имеют конкретные адреса, по которым к ним обращаются устройства, выполняющие функции управлений. Для связи процессора с периферийными устройствами используются специальные устройства сопряжения и обмена - адаптеры (каналы). По каналам осуществляется передача сигналов между частями ПЭВМ. Общий канал для всей ПЭВМ часто называют системной шиной, подчеркивая, что по данному каналу взаимодействуют все устройства, входящие в вычислительную систему [7].

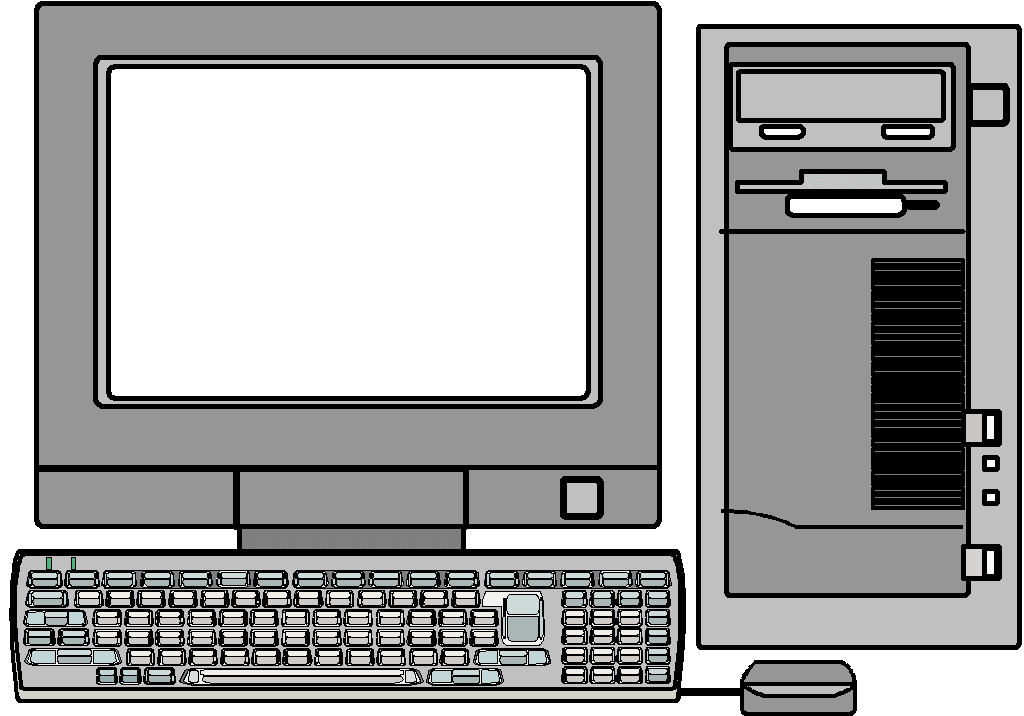

Центральной частью ПЭВМ является системное устройство (системный блок), состоящее из центрального процессора, оперативной и постоянной памяти, адаптеров. Кроме него в базовый (минимальный) комплект ПЭВМ входят также периферийные устройства: клавиатура, видеомонитор, накопители информации, печатающее устройство. Поскольку без вышеперечисленных периферийных устройств нормальное функционирование ПЭВМ невозможно, то эти устройства также называют системными. Более того, в большинстве конструкций ПЭВМ системное устройство реализуется совместно с накопителями в едином конструктивном блоке, а в некоторых случаях в состав системного блока включают также клавиатуру и дисплей.
10
В необходимых случаях, например в профессиональных ПЭВМ, рабочих станциях, комплект технических средств может быть расширен путем подключения дополнительных устройств, как центральных, так и периферийных. К дополнительным периферийным устройствам обычно относят:
1) графические устройства ввода, включая манипуляторы различных типов, обеспечивающие ввод графических координат для последующей обработки средствами машинной графики, а также графические планшеты и сканеры;
2) графопостроители, используемые для построения чертежей и других графических и текстовых документов с высокой точностью отображения;
3) устройства получения твердой копии, позволяющие получать на бумаге копии изображений (в том числе и цветных) с экрана дисплея;
4) модемы для связи ПЭВМ с линиями передачи данных;
5) контроллеры локальных сетей и др.
Современные технические средства ПЭВМ позволяют создавать достаточно мощные вычислительные системы самого разного назначения: автоматизированной обработки данных, управления, автоматизации проектирования и производства, обучения и т. д.
