Министерство образования и науки РФ

Федеральное государственное бюджетное образовательное учреждении

высшего профессионального образования

«Воронежский государственный архитектурно-строительный университет»

Кафедра теплогазоснабжения и нефтегазового дела

Диагностика и защита газонефтепроводов

Методические указания

к выполнению лабораторных работ по дисциплине «Диагностика и защита

газонефтепроводов» для студентов 2 курса дневной формы обучения

направления 131000.62 «Нефтегазовое дело», профиль «Проектирование, строительство и эксплуатация газонефтепроводов и газонефтехранилищ»

Воронеж 2013

УДК 621.64

ББК О 77я73

Составитель Кузнецов С.Н.

Диагностика и защита газонефтепроводов: метод. указания к выполнению лаборат. работ по дисциплине «Диагностика и защита газонефтепроводов» для студ. 2-го курса дневной формы обучения направления 131000.62 «Нефтегазовое дело», профиль «Проектирование, строительство и эксплуатация газонефтепроводов и газонефтехранилищ»/ Воронежский ГАСУ ; сост.: С.Н.Кузнецов. - Воронеж, 2013. - 32 с.

Приводятся основные методики лабораторных исследований процессов защиты газонефтепроводов от коррозии.

Предназначены для студентов 2 курса дневной формы обучения направления 131000.62 «Нефтегазовое дело», профиль «Проектирование, строительство и эксплуатация газонефтепроводов и газонефтехранилищ».

Ил. 2. Табл. 10. Библиогр.: 3 назв.

УДК 621.64

ББК О 77я73

Печатается по решению научно-методического совета

Воронежского ГАСУ

Рецензент – Б.А. Попов, канд. техн. наук, доцент кафедры кадастра

недвижимости, землеустройства и геодезии

Воронежского ГАСУ

Введение

Лабораторные работы по дисциплине «Диагностика и защита газонефтепроводов» направлены на экспериментальное подтверждение теоретических положений и формирование учебных и профессионально-значимых умений обучающихся студентов.

Перед проведением лабораторных работ преподавателем организуется инструктаж по технике безопасности. Студенты не прошедшие инструктаж по технике безопасности к лабораторным работам не допускаются.

Проведению лабораторной работы должна предшествовать проверка знания теоретических основ, знакомства с лабораторной установкой, методикой проведения эксперимента и способами обработки экспериментальных данных.

После выполнения лабораторной работы студенту необходимо дать оценку полученных результатов и сделать по ним выводы.

Лабораторные работы оформляются в отдельной лабораторной тетради.

При сдаче лабораторной работы студент должен знать этапы проведения работы, обосновать полученные результаты и ответить на контрольные вопросы.

Лабораторная работа № 1. Контроль геометрии трубопровода при внутритрубной диагностике

1.1. Цель работы

Знакомства с приборами для контроля геометрии трубопровода при внутритрубной диагностике. Изучение принципов работы оборудования и приборов контроля, установленных на используемых диагностических снарядах.

1.2. Пояснения к работе

Для обнаружения дефектов геометрии трубопровода – вмятин, гофр, овальностей поперечного сечения используется электронно-механический способ измерений, реализованный в приборах – внутритрубных профилемерах.

Для получения геометрической информации о трубопроводе используются механические устройства с множеством щупов, которые касаются внутренней поверхности трубы, отслеживая геометрию (рис 1.1).

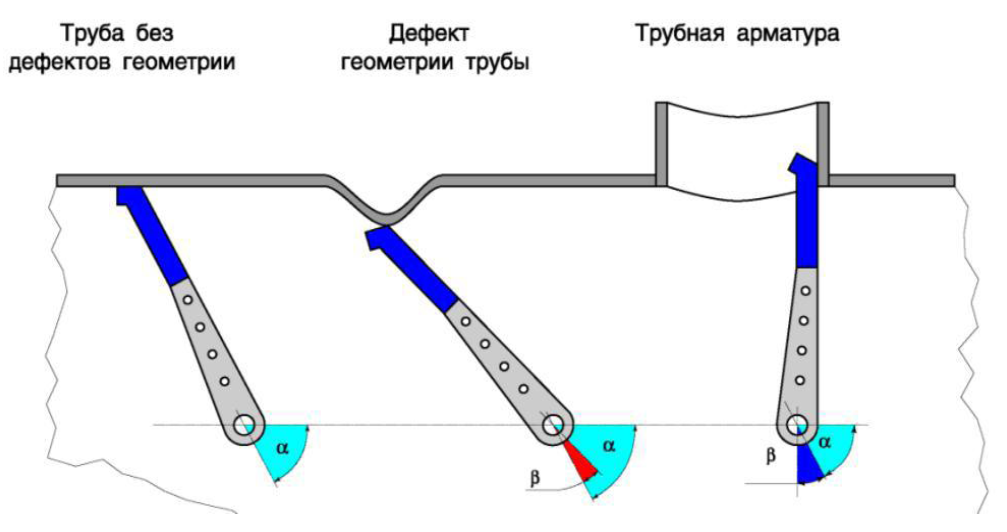

Рис. 1.1. Принцип измерения внутренней геометрии трубопровода профилемером: α – нормальное положение рычага; β – угол отклонения рычага

Для измерения радиусов поворота внутритрубный профилемер чаще всего выполняют двухсекционным, при этом механическое устройство для измерения угла между осями секций (по типу кулачкового механизма, соединенного с датчиком угла поворота) встраивают в карданный шарнир.
