Рис. 4.
Вариант 4. Жилой дом с пристроенным торговым центром
11
Вариант 4. Жилой дом с пристроенным торговым центром
Жилой дом
Конструктивная схема - с поперечными несущими стенами. Количество этажей - 9.
Высота этажа - 3,0 м.
Наружные стены - трехслойные: кирпич силикатный толщиной 380 мм, утеп-
литель пенополистирол (у = 0,16 кН/м3) толщиной 80 мм, кирпич облицовочный толщиной 120 мм.
Внутренние стены - из кирпича силикатного толщиной 380 мм. Перегородки - гипсобетонные толщиной 80 мм.
Перекрытия и покрытие - сборные многопустотные плиты толщиной 220 мм. Кровля - плоская с внутренним водостоком из 3-х слоев изопласта с защитным слоем.
Полы в жилых помещениях - линолеум со звукоизоляционным слоем из керамзита; в санузлах - из керамической плитки.
Магазин
Конструктивная схема - каркасная. Количество этажей - 1.
Высота этажа - 3,3 м.
Наружные стены - керамзитобетонные панели толщиной 300 мм. Внутренние стены - железобетонные панели толщиной 180 мм.
Колонны железобетонные сечением 400x400 мм, расположение ригелей по поперечным осям.
Перегородки - гипсобетонные толщиной 80 мм.
Покрытие - сборные многопустотные плиты толщиной 220 мм.
Кровля - плоская с внутренним водостоком из 3-х слоев изопласта с защитным слоем.
Полы - из керамогранита.
Подвал в осях Б, Д - 1, 6
Нормативные нагрузки на уровне пола первого этажа
1-1 |
2-2 |
3-3 |
4-4 |
5-5 |
370 кН/м |
120кН/м |
620 кН/м |
190 кН |
200 кН |
12
Рис. 5.
Вариант 5. Гостиница на 220 мест с пристроенным кафе
13
Вариант 5. Гостиница на 220 мест с пристроенным кафе
Гостиница
Конструктивная схема - с продольными несущими стенами. Количество этажей - 9.
Высота этажа - 3,2 м.
Наружные стены - керамзитобетонные панели толщиной 350 мм. Внутренние стены - железобетонные панели толщиной 180 мм. Перегородки - гипсобетонные толщиной 80 мм.
Перекрытия и покрытие - сборные ж/б плиты толщиной 160 мм. Кровля - плоская наплавляемая «Унифлекс» с внутренним водостоком.
Полы в жилых помещениях - паркет; в санузлах - из керамической плитки.
Кафе
Конструктивная схема - каркасная. Количество этажей - 1.
Высота этажа - 3,5 м.
Наружные стены - керамзитобетонные панели толщиной 350 мм. Внутренние стены - железобетонные панели толщиной 180 мм.
Колонны железобетонные сечением 400x400 мм, расположение ригелей по продольным осям.
Перегородки - гипсобетонные толщиной 80 мм. Покрытие - сборные ж/б плиты толщиной 160 мм.
Кровля - плоская наплавляемая «Унифлекс» с внутренним водостоком. Полы - из напольной керамической плитки.
Подвал в осях Д, Л - 1, 8.
Нормативные нагрузки на уровне пола первого этажа
1-1 |
2-2 |
3-3 |
4-4 |
5-5 |
6-6 |
260 кН/м |
340 кН/м |
124 кН/м |
130 кН/м |
142 кН |
192 кН |
14

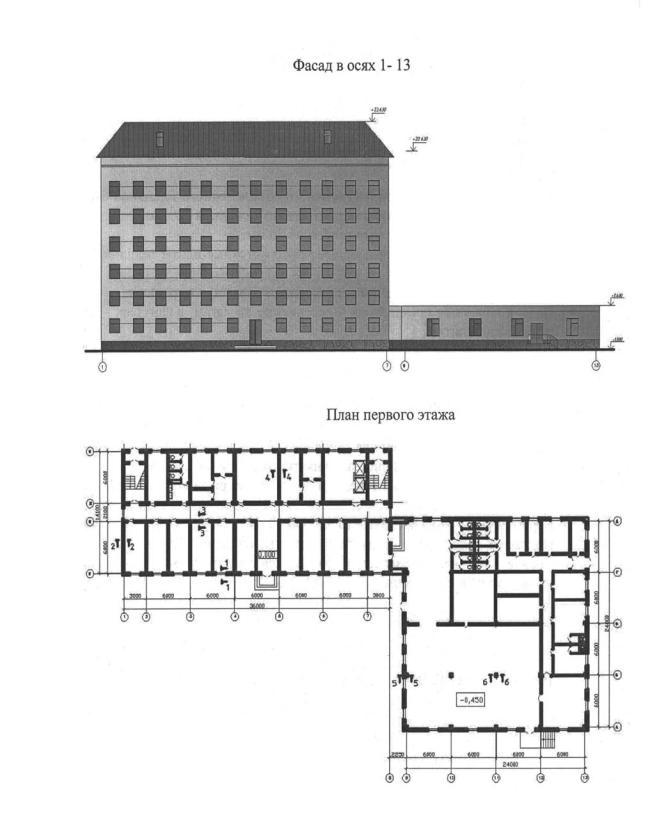

Рис. 6.
Вариант 6. Административное здание с пристроенной столовой
15
Вариант 6. Административное здание с пристроенной столовой
Административное здание
Конструктивная схема - с продольными несущими стенами. Количество этажей - 6.
Высота этажа - 3,0 м.
Наружные стены - из кирпича глиняного обыкновенного толщиной 640 мм. Внутренние стены - из кирпича силикатного толщиной 380 мм. Перегородки - гипсобетонные толщиной 80 мм.
Перекрытия и покрытие - сборные многопустотные плиты толщиной 220 мм. Кровля - скатная по деревянным стропилам из металлочерепицы.
Полы в основных помещениях - деревянные по лагам; в санузлах - из керамической плитки.
Столовая
Конструктивная схема - каркасная. Количество этажей - 1.
Высота этажа - 3,3 м.
Наружные стены - из кирпича глиняного обыкновенного толщиной 640 мм. Внутренние стены - из кирпича силикатного толщиной 380 мм.
Колонны железобетонные сечением 400x400 мм, расположение ригелей по продольным осям.
Перегородки - гипсобетонные толщиной 80 мм.
Покрытие - сборные многопустотные плиты толщиной 220 мм. Кровля - плоская наплавляемая «Унифлекс» с внутренним водостоком. Полы - из напольной керамической плитки.
Подвал в осях Г, И - 1, 8
Нормативные нагрузки на уровне пола первого этажа
1-1 |
2-2 |
3-3 |
4-4 |
5-5 |
6-6 |
355 кН/м |
238 кН/м |
348 кН/м |
130 кН/м |
165 кН |
155 кН |
16
Рис. 7.
Вариант 7. Турбаза на 250 мест с пристроенной столовой
17
Вариант 7. Турбаза на 250 мест
с пристроенной столовой
Жилой корпус
Конструктивная схема - с продольными и поперечными несущими стенами. Количество этажей - 6.
Высота этажа - 3,0 м.
Наружные стены - керамзитобетонные панели толщиной 400 мм. Внутренние стены - железобетонные панели толщиной 180 мм. Перегородки - гипсобетонные толщиной 80 мм.
Перекрытия и покрытие - сборные ж/б плиты толщиной 160 мм. Кровля - плоская с внутренним водостоком из 2-х слоев фелизола.
Полы в жилых помещениях - деревянные по лагам; в санузлах - из керамической плитки.
Столовая
Конструктивная схема - каркасная. Количество этажей - 2.
Высота этажа - 3,3 м.
Наружные стены - керамзитобетонные панели толщиной 400 мм. Внутренние стены - железобетонные панели толщиной 180 мм.
Колонны железобетонные сечением 400x400 мм, расположение ригелей по продольным осям.
Перегородки - гипсобетонные толщиной 80 мм.
Перекрытия и покрытие - сборные ж/б плиты толщиной 160 мм. Кровля - плоская с внутренним водостоком из 2-х слоев фелизола. Полы - наливные.
Подвал в осях А, Л - 7,10
Нормативные нагрузки на уровне пола первого этажа
1-1 |
2-2 |
3-3 |
4-4 |
5-5 |
6-6 |
235 кН/м |
285 кН/м |
180 кН/м |
80 кН/м |
380 кН |
550 кН |
18
Рис. 8.
Вариант 8. Жилой дом с пристроенным универсамом
19
Вариант 8. Жилой дом с пристроенным универсамом
Жилой дом
Конструктивная схема - с поперечными несущими стенами. Количество этажей - 9.
Высота этажа - 2,8 м.
Наружные стены - керамзитобетонные панели толщиной 300 мм. Внутренние стены - железобетонные панели толщиной 180 мм. Перегородки - гипсобетонные толщиной 80 мм.
Перекрытия и покрытие - сборные многопустотные плиты толщиной 220 мм. Кровля - плоская с внутренним водостоком из 3-х слоев изопласта с защитным слоем.
Полы в жилых помещениях - линолеум со звукоизоляционным слоем из керамзита; в санузлах - из керамической плитки.
Магазин
Конструктивная схема - каркасная. Количество этажей - 1.
Высота этажа - Зм.
Наружные стены - керамзитобетонные панели толщиной 300 мм. Внутренние стены - железобетонные панели толщиной 180 мм.
Колонны железобетонные сечением 400x400 мм, расположение ригелей по поперечным осям.
Перегородки - гипсобетонные толщиной 80 мм.
Покрытие - сборные многопустотные плиты толщиной 220 мм.
Кровля - плоская с внутренним водостоком из 3-х слоев изопласта с защитным слоем.
Полы - из керамогранита.
Подвал в осях Б, Д - 1, 6
Нормативные нагрузки на уровне пола первого этажа
1-1 |
2-2 |
3-3 |
4-4 |
5-5 |
260 кН/м |
90 кН/м |
410 кН/м |
185 кН |
195 кН |
20
