Исполнил |
Иванов |
|
Воронежский ГАСУ |
|
|
|
|
Проверил |
Петров |
|
кафедра КНЗиГ |
|
|
|
|
Дата |
|
|
Исполнительная съемка колонн |
|
|
третьего этажа здания |
|
|
|
|
|
|
Рис. 6. Исполнительный чертеж колонн здания |
||
|
|
11 |
1. Составление схемы исполнительной съемки колонн здания.
Схема вычерчивается на ватмане по центру черным цветом. На схеме показывают оси здания и колонны. При этом продольные и поперечные оси проводят параллельно соответствующим срезам листа. Размер колонн принимать максимально увеличенным.
2.Нанесение на схему графического и цифрового материала.
3.Вычерчивание рамки со штампом установленного образца.
Вопросы для самоконтроля
1.С какой целью выполняют исполнительные съемки конструкций зданий?
2.В чем состоит сущность текущих и окончательных исполнительных
съемок?
3.Перечислите способы плановой исполнительной съемки.
4.Перечислите способы высотной исполнительной съемки.
5.Назовите величины, которые определяются при исполнительных съемках конструкций зданий.
6.Что собой представляет исполнительный чертеж и каково его содер-
жание?
Библиографический список
1.Акиньшин С.И. Геодезия: курс лекций; Воронежский ГАСУ. Воронеж, 2012. 304 с.
2.Михелев Д.Ш. Инженерная геодезия: учебник для вузов/ Е.Б. Клюшин, М.И. Киселев, В.Д. Фельдман / под ред. Д.Ш. Михелева. 4-е изд., испр. М.: Издательский центр «Академия», 2004. 480 с.
3.Куштин И.Ф. Инженерная геодезия: учебник / И.Ф. Куштин, В.И. Куштин. Ростов-на-Дону: Феникс, 2002. 416 с.
4.Инженерно-геодезическое сопровождение транспортного строительства. Практикум / С. И. Акиньшин, Д. Н. Внуков, А. В. Шубин. Воронеж: ВУНЦ ВВС «ВВА», 2015. – 73 с.
5.Интулов, И.П. Инженерная геодезия в строительном производстве: Учебное пособие для вузов / И.П. Интулов. Воронеж. гос. арх.-строит. ун-т. Воронеж, 2004. 329 с.
6. |
Практикум по |
инженерной геодезии: учебное пособие для |
вузов / Б.Б. Данилевич, |
В.Ф. Лукьянов, Б.С. Хейфец и др. / Под ред. В.Е. |
|
Новака. |
3-е изд. перераб. и доп. М.: Недра, 1987. – 334 с. |
7.СП 126.13330.2012. Свод правил. Геодезические работы в строительстве Актуализированная редакция СНиП 3.01.03-84. (утв. Приказом Минрегиона России от 29.12.2011 № 635/1).
8.СП 70.13330.2012. Свод правил. Несущие и ограждающие конструкции. Актуализированная редакция СНиП 3.03.01-87. (утв. Приказом Минрегиона России от 25.12.2012 № 109/ГС).
12
ПРИЛОЖЕНИЯ
Приложение 1
ВАРИАНТЫ ЗАДАНИЙ К РАСЧЕТНО-ГРАФИЧЕСКОЙ РАБОТЕ

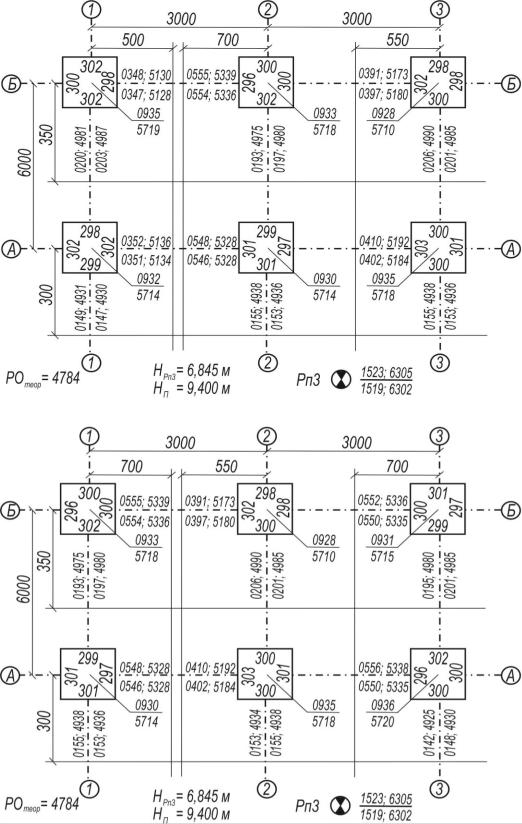

Вариант 1
Вариант 2
13

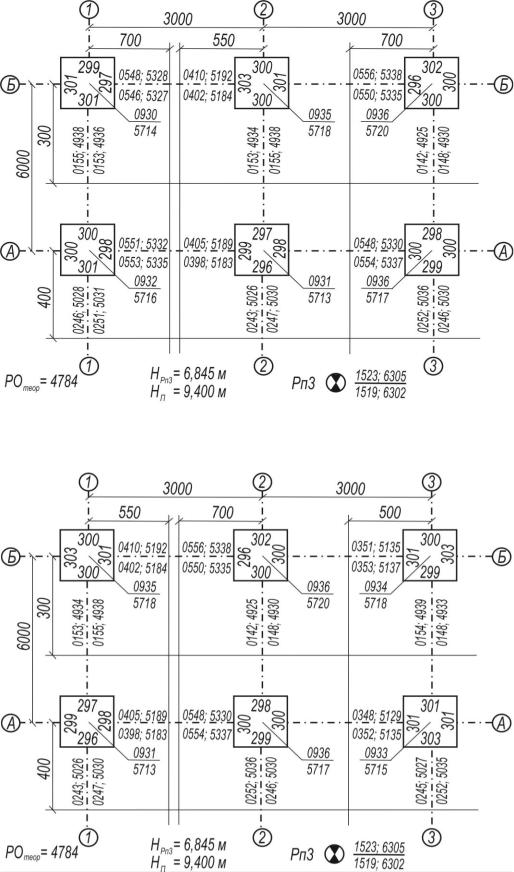

Вариант 3
Вариант 4
14

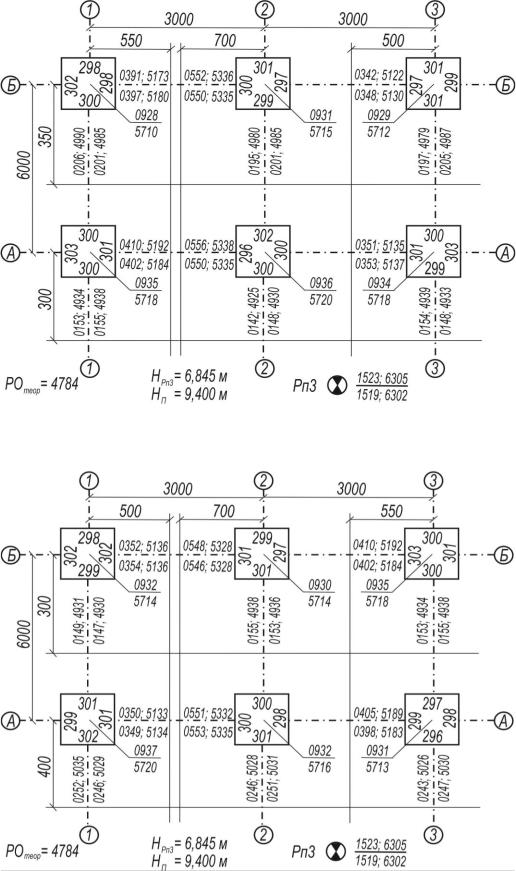

Вариант 5
Вариант 6
15

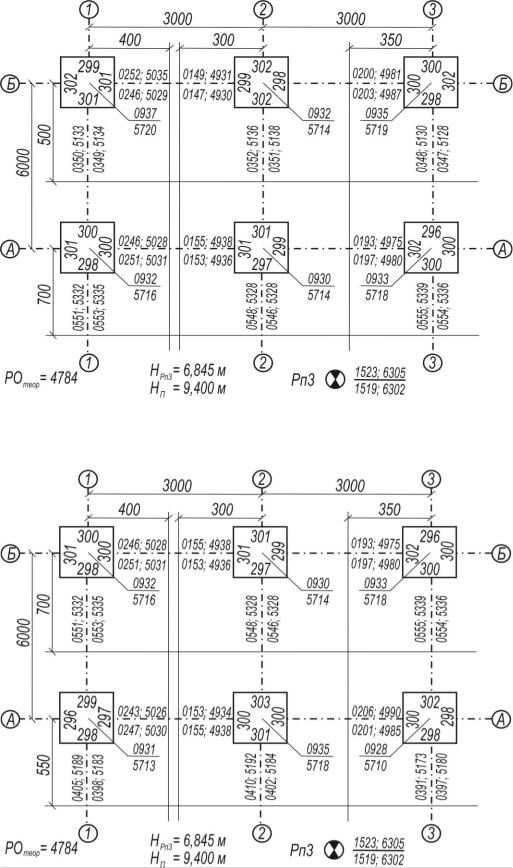

Вариант 7
Вариант 8
16

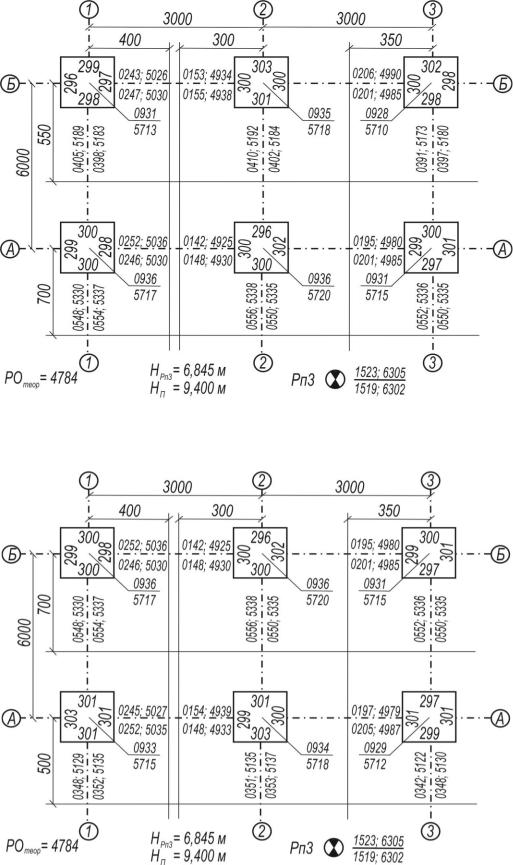

Вариант 9
Вариант 10
17
Вариант 11
Вариант 12
18
Вариант 13
Вариант 14
19
Вариант 15
Вариант 16
20
