морозостойкость, химическая и радиационная стойкость непроницаемых материалов и их сопряжений.

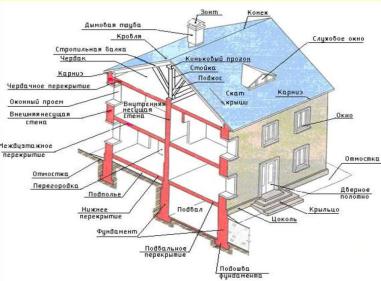

Рис. 15. Схема конструктивного решения здания

Всоответствии с природно-климатическими условиями

иуклоном кровли используются различные кровельные материалы. Предпочтительные уклоны кровель в зависимости от применяемых материалов приведены в табл. 1.2; в ендовах уклон кровли принимают в зависимости от расстояния между воронками, но не менее 0,5% [9].

План кровли – это вид здания сверху. Скатные крыши состоят из несколько пересекающихся наклонных плоскостей

– скатов. Скаты крыш, пересекаясь, образуют двухгранные углы – ребра. Верхнее горизонтальное ребро называется «коньком». Пересечение скатов крыши под углом, обращенным книзу, образует разжелобок или ендову.

На плане кровли показываются контуры наружных

несущих стен, вентиляционные шахты, водоприемные воронки, наносятся крайние координационные оси с указанием

20

расстояния между ними, оси в местах уступов в плане и перепадов высот, у водосточных воронок. План и вид скатной и плоской кровель даны на рис. 15, 16, 18 и прил. 5.

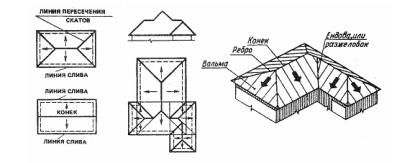

Рис. 16. Планы и виды скатной кровли

В зависимости от размещения теплоизоляционного слоя (сверху или снизу чердачного пространства) различают чердачные крыши с тёплым или холодным чердаком.

Высоту чердака принимают в наиболее высокой точке не менее 190 см, а в самом пониженном месте – менее 40 см. Для освещения и проветривания в крыше устраивают чердачные (слуховые) окна с равным шагом вдоль ската на высоте 1.0 – 1,2 м от чердачного перекрытия.

Для отвода атмосферных и талых вод с крыши проектируют наружный или внутренний водоотводы. Водоотвод может быть организованным по водосточным трубам и неорганизованным – непосредственно на прилегающую территорию с карнизного свеса крыши. В соответствии с п. 3.24 СниП [9] допускается предусматривать неорганизованный водоотвод с крыш 1-2-этажных зданий при условии устройства козырьков над входами. При неорганизованном водоотводе вынос карниза от плоскости стены должен составлять не менее 600 мм [9].

Неорганизованный водосток с совмещенных крыш допускается в зданиях высотой до пяти этажей, не имеющих балконов и отделённых от тротуаров и проезжих дорог

21

газонами (или на расстоянии 1,5 м и более между горизонтальной проекцией края карниза и тротуара).

При водостоке через систему настенных желобов и водосточных труб воду со скатов направляют по смежным желобам и воронкам сточных труб, расположенных с шагом 20 м вдоль фасадов и во всех выступающих и западающих углах здания. Сечения труб принимают из расчёта 1,5 м2 на 1 м2 крыши [9].

Внутренние водостоки присоединяют к ливневой канализации или устраивают выпуск воды наружу. Водосточные воронки на совмещенной крыше располагают по продольной оси здания по одной на каждую секцию, но не менее двух воронок на здание. К воронкам устраивают треугольные скаты или прямые желоба с уклоном в 1 – 1.5 %

(рис. 17).

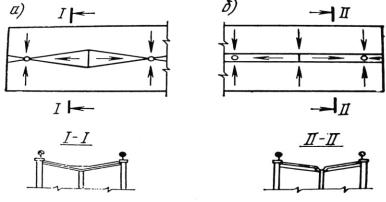

Рис. 17. Схемы расположения водостоков и воронок на совмещённой крыше с внутренними водоотводами:

а– с треугольными водосточными стаканами;

б– с прямым желобом

Вобщественных зданиях количество воронок принимается из расчета около 300 м2 на одну секцию, т.е. трубы можно располагать у капитальных стен или колонн с

22

последующей заделкой специальными устройствами в существующую канализацию.

Максимальная площадь водосброса на одну воронку не должна превышать 800 м2, максимальная длина пути воды, стекающей в воронку, должна составлять 24 м.

3.7. Лестницы

Лестницы являются вертикальными коммуникациями в зданиях и сооружениях. Они служат не только средством сообщения между этажами, но и основным средством эвакуации людей при пожарах и аварийных случаях. По назначению лестницы подразделяются на основные, запасные и пожарные. Основные лестницы должны иметь естественное освещение.

Лестницы в зданиях размещаются в специальных помещениях, которые называются лестничными клетками. Лестницы представляют собой несущие конструкции, состоящие из наклонных ступенчатых элементов – лестничных маршей и горизонтальных плоскостных элементов – лестничных площадок.

Для расчета лестницы назначаются размеры ступеней и ширина лестничного марша. Ширина ступеней и лестничного марша для жилых домов, и общественных зданий различны .

3.8. Генеральный план участка

Генеральный план — сводный документ проектируемой застройки территории на котором показаны размещение проектируемых, существующих, реконструируемых и подлежащих сносу зданий, сооружений, инженерных сетей, автомобильных дорог, железнодорожных путей, объектов озеленения, благоустройства, планировка рельефа местности и т.п. (прил. П5).

23

На генеральный план наносят горизонтали и привязывают его к топографической основе. Вновь строящиеся здания размещают в зависимости от их функциональной или технологической связи и в соответствии с противопожарными и санитарными нормами. Эти нормы определяют минимальные расстояния между зданиями, источниками водоснабжения и т.п.

Кроме того, на генеральном плане изображают границы застраиваемого участка, вспомогательные постройки, зеленые насаждения, различные площадки, проезды и дороги.

Планы чертежей располагают длинной стороной условной границы территории вдоль длинной стороны листа, при этом северная часть территории должна находиться вверху. Допускается отклонение ориентации на север в пределах 90° влево или вправо. Планы, расположенные на разных листах, выполняют с одинаковой ориентацией [1].

На планах приводят экспликацию зданий и сооружений, в соответствии с назначением здания [1].

На плане благоустройства территории наносят и указывают:

а) тротуары, дорожки и их ширину; б) площадки различного назначения и их размеры;

в) малые архитектурные формы и переносные изделия площадок для отдыха;

г) деревья, кустарники, цветники, газоны.

Элементы благоустройства привязывают к наружным граням стен зданий, (сооружений, «красным» линиям, автомобильным дорогам или железнодорожным путям).

Для рядовой посадки деревьев и кустарников приводят размерную привязку ряда.

Обозначение элементов озеленения указывают на линии-выноске в кружках диаметром 8 - 12 мм в виде дроби: в числителе — позиционное обозначение породы или вида насаждения, в знаменателе — их количество или площадь (для цветников).

24

Существующие элементы генеральных планов выполняют в соответствии с «Условными знаками для топографических планов» в масштабах 1:5000, 1:1000, 1:500 (прил. 6) .

Схема генерального плана участка (прил. П5) включает изображения контуров зданий и сооружений, включая малые архитектурные формы, проезды, проходы и площадки с твердым покрытием и пр.

На чертеже указываются основные размеры (пробиваются две размерные цепочки). Принято не доводить выносные линии до контура изображения, ограничивая протяженность выносных линий. Размеры указываются в метрах.

Контуры здания (объекта строительства) изображаются утолщенной линией (кроме входов), вычерчивается отмостка и крыльца. В правом нижнем углу контура здания указывается номер позиции в «Ведомости зданий и сооружений», в левом нижнем углу обозначается этажность (например, 5кж – пятиэтажный, каменный, жилой).

Рекомендуемые цвета заливки на схеме планировочной организации участка:

1)здания, сооружения, проезды и площадки с твердым покрытием заливаются серым цветом различной интенсивности (особо выделяется объект строительства);

2)зеленым цветом выделяются элементы озеленения.

В левом верхнем углу схемы планировочной

организации участка вычерчивается по данным СНиП [11] «роза ветров» – безмасштабная диаграмма, представляющая повторяемости ветров по румбам (%).

С правой стороны от схемы планировочной организации участка приводится «Ведомость зданий и сооружений», а также технико-экономические показатели по участку:

1)площадь участка, м2;

2)площадь застройки, м2;

25

3)площадь дорог, площадок с твердым покрытием, м2;

4)площадь озеленения, м2;

5)протяженность ограждения, м;

6)коэффициент застройки (как отношение показателей по п.2 и п.1);

7)коэффициент озеленения и другие необходимые показатели проекта.

4.ПРОМЫШЛЕННЫЕ ПРЕДПРИЯТИЯ

Промышленные предприятия и связанные с ними объекты независимо от ведомственной принадлежности размещаются в городских промышленных районах — обособленных планировочных образованиях, входящих в состав промышленной зоны города.

Промышленные здания:

-производственные (производственные и сборочные цеха заводов, фабрик);

-энергетического хозяйства (здания ТЭЦ, котельные, компрессорные и т.п.);

-транспортно-складского хозяйства (склады, гаражи, депо);

-подсобные и вспомогательные (административные, бытовые и т.п.);

Примеры конструктивного решения промышленных зданий приведены на рис. 18, 19.

26

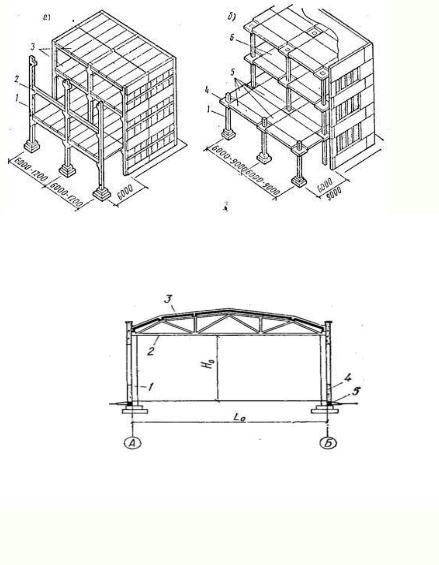

Рис. 18. Конструкции каркасов многоэтажных промышленных зданий: а — балочная; б — безбалочная; 1 — колонна; 2 — балка; 3 — панель перекрытия; 4 — капитель; 5 — надколонные плиты; 6 — пролетная плита

Рис. 19. Одноэтажное промышленное здание: 1 – колонна; 2 – ферма покрытия; 3 – плита покрытия; 4 – самонесущая стена; 5 – фундаментная балка

5. СЕЛЬСКОХОЗЯЙСТВЕННЫЕ ЗДАНИЯ И СООРУЖЕНИЯ

По функциональному назначению различают следующие основные виды сельскохозяйственных зданий и сооружений (рис. 20):

- здания животноводческие;

27

-здания и сооружения звероводческие (кролики, лисы, песцы, норки, хорьки, ондатры, соболи, нутрии);

-здания птицеводческие;

-здания ветеринарные;

-здания и сооружения силосные и сенажные;

-здания складские;

-здания и сооружения для обработки и переработки сельскохозяйственных культур;

-здания и сооружения для ремонта сельскохозяйственных машин.

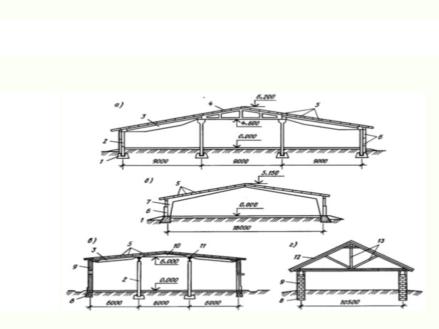

Рис. 20. Схемы сельскохозяйственных одноэтажных зданий павильонного типа:

а – каркасная стоечно-балочная; б – каркасная рамная; в – с неполным каркасом; г – с несущими стенами; 1 – фундамент; 2 – колонна; 3 – односкатная балка покрытия; 4 – треугольная безраскосная ферма; 5 – плиты покрытия; 6 – стеновые панели; 7 – несущие рамы; 8 – ленточный фундамент; 9 – несущие стены; 10 – двускатная балка; 11 – железобетонные прогоны; 12 – кровля; 13 – деревянные стропила

28
