Усилие на все нити полиспаста распределяется равномерно только в состоянии покоя. Если лебедка задействована, то наименьшее усилие будет в неподвижной нити, так как она не огибает ни одного ролика, наибольшее усилие будет в нити, которая идет на лебедку, поскольку в этой нити усилие будет складываться из поднимаемого груза и суммы усилий на преодоление сил трения, возникающих между осью ролика и втулками.

Усилие в нити полиспаста, идущей на лебедку, определяется по формуле

Sл = a·Q ,

(8.1)

где Sл – усилие в нити полиспаста, идущей на лебедку, кН; Q – вес поднимаемого груза, кН;

а – коэффициент, зависящий от числа рабочих нитей, количества отводных блоков и материала втулок блока (чугунные втулки, бронзовые втулки или подшипники качения), определяется по прил.6.

Пример 1

Определить усилие в канате, идущем на лебедку, если необходимо поднять груз весом 22 кН. В наличие имеется приводная лебедка типа Т-66В (см. характеристику в табл.П.5.1) с тяговым усилием 5 кН. Использованы блоки с бронзовыми втулками. Расчетная схема представлена на рис. 8.3. Вес груза включает вес поднимаемого оборудования, вес стропа, вес подвижного блока и вес каната.

Рис. 8.3. Расчетная схема

Решение:

1.Определяем предварительную кратность полиспаста n = 225 5 крат. – 5 рабочих нитей.

51

2.Определяем усилие в канате, идущем на лебедку, по формуле 8.1. Предварительно по прил.6 определяем коэффициент «а» при пяти рабочих нитях, для бронзовых втулок, при четырех отводных блоках ( ролик, с которого сбегает нить, следует считать отводным блоком):

а = 0,253;

Sл = 0,253∙22 = 5,57 кН,

что больше тягового усилия лебедки Т-66В. Следовательно выбранный полиспаст не годится.

Принимаем полиспаст с шестью рабочими нитями.

а = 0,215.

Sл = 0,215∙22 = 4,73 кН,

что меньше тягового усилия лебедки Т-66В.

Разрабатываем схему запасовки полиспаста на шесть рабочих нитей. Количество рабочих нитей четное, поэтому конец каната крепим к траверсе неподвижного блока. Неподвижный и подвижный блоки принимаются трехрольными.

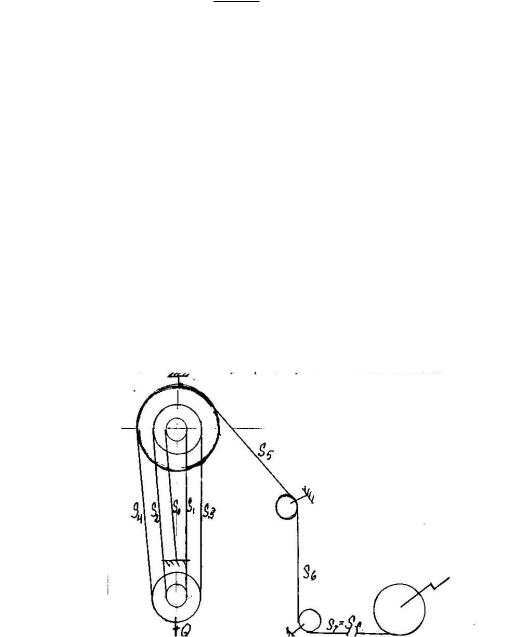

Рис. 8.4. Схема запасовки шестикратного полиспаста

Нумерация усилий в нитях каната начинается от закрепленной нити. Усилие обозначается как S0 и далее S1, S2, S3, S4, S5, S6.

Для определения сечения каната для закрепления полиспаста и отводных блоков необходимо рассчитать усилие в любой нити, которое определяется по формуле

Sк =

1



·Q· i ,

(8.2)

n 1







где Sк – усилие в любой нити, кН;

- коэффициент, учитывающий потери от трения и жесткости каната при огибании им одного из роликов (при подшипниках качения = 1,02, при бронзовых втулках = 1,04, при чугунных - = 1,06);

Q – нагрузка на полиспаст, кН;

n – число рабочих нитей полиспаста, на которых подвешен блок;

52

i – порядковый номер нити.

Для удобства и упрощения расчетов в табл.8.1 приводятся значения n и i.

Таблица 8.1

Значение в степени n и i

n и i







n и i







1,02

1,04

1,06

1,02

1,04

1,06





0

1,000

1,000

1,000

7

1,149

1,316

1,504

1

1,020

1,040

1,060

8

1,172

1,368

1,594

2

1,040

1,082

1,124

9

1,195

1,423

1,689

3

1,061

1,125

1,191

10

1,219

1,480

1,791

4

1,082

1,170

1,262

11

1,243

1,539

1,898

5

1,104

1,217

1,338

12

1,268

1,601

2,010

6

1,126

1,265

1,418









Длину каната для оснастки системы “полиспаст – отводные блоки - лебедка” следует определять по формуле

L = n·(H +

d ) + l + 3 D,

(8.3)



2



где L –длина каната, м;

n – число рабочих нитей полиспаста;

Н – расстояние между центрами неподвижного и подвижного блоков полиспаста, который находится в максимально растянутом состоянии, м;

D – диаметр барабана лебёдки, м;

l – длина сбегающего конца каната от неподвижного блока до лебедки, м;

3 D – длина каната, необходимая для обеспечения требования: оставить на барабане лебедки минимум 3 витка каната, м.

Пример 2

Поднять фильтр для очистки выбрасываемого воздуха весом 23 кН с отметки - 3 м. Отметка закрепления неподвижного блока полиспаста 16 м. Габариты фильтра - 2 1 1, м. Фильтр стропится четырехветвевым стропом с ветвями длиной 3 м. Имеется в наличии приводная лебедка У5120.60 с тяговым усилием 6,3 кН, диаметром барабана 0,15 м и канатоемкостью 130 м. Максимально допустимый диаметр каната – 8,3 мм. Блоки с чугунными втулками. Режим работы лебедки – легкий. Схема монтажа фильтра приведена на рис.

8.5.

Необходимо подобрать полиспаст и вычертить схему его запасовки; по-

53

добрать тип и сечение каната для оснащения полиспаста и лебедки; определить длину каната для оснастки системы “полиспаст – отводные блоки - лебедка”; рассчитать стропы для крепления неподвижного блока полиспаста к ферме и для крепления отводных блоков; определить усилие в канате, идущем на лебедку; рассчитать строп для строповки фильтра.

а)

б)





Рис. 8.5. а) схема монтажа фильтра; б) расчетная схема строповки:

Решение:

1. Рассчитать строп для строповки фильтра и определить его вес. Из треугольника abc определяем диагональ ab (см. рис. 8.5.б)

ab = ac2 сb 2 = 22 12 = 2,24 м; ао = ab2 = 1,12 м.

Из треугольника аео определяем ое, т.е. высоту строповки:

ое = h = ae2 ao2 = 32 1122 = 2,78 м.

sin =

ao

=

1,12

=0,373, = 22 .



ae



3







Усилие в ветвях стропа определяем по формуле 2.5

S =

1

Q

=

1

23

=8,27 кН.





m k





Cos

Cos22

4 0.75

Расчетное разрывное усилие в канате стропа

R = S∙k = 8,27∙6 = 49,69 кН.

54

По табл.П.1.1 подобрать канат двойной свивки типа ЛК-РО конструкции 6 36+1ос маркировочной группы 1570 Н/мм2, диаметром 9,7 мм, весом 3835 Н на 1000 метров каната.

Вес стропа: 3∙4∙3835/1000 = 46 Н.

Вес поднимаемого груза: 23 кН + 0,046 кН = 23,046 кН.

2. Определить предварительно кратность полиспаста ( количество рабочих нитей).

n = 23.046 4 нити, 6.3

где 6,3 кН – грузоподъемность лебедки У5120.60.

По формуле 8.1 определить усилие в канате, идущем на лебедку.

Sл = Q∙a = 23,046∙0,325 = 7,48 кН > 6,3 кН.

Коэффициент “a” принимать по прил.6 (4 рабочих нити, 3 отводных блока и блоки с чугунными втулками).

Поскольку усилие в канате, идущем на лебедку, больше тягового усилия лебедки, выбираем полиспаст с большей кратностью - с пятью рабочими нитями.

Sл = 23,046∙0,267 = 6,15 кН < 6,3 кН.

3.Вычерчивается схема запасовки системы “полиспаст – отводные блоки - лебедка” и производится нумерация усилий в нитях каната.

Рис.8.6. Схема запасовки системы

4. Определяется нагрузка на строп для крепления неподвижного блока полиспаста, которая слагается из вертикальной составляющей и усилия S5. Вертикальная составляющая складывается из веса фильтра, веса стропа, веса подвижного блока, веса неподвижного блока и веса каната полиспаста. В каче-

55

стве подвижного блока по прил.2 принимается двурольный блок грузоподъемностью 30 кН, диаметром 225 мм и весом 360 Н; в качестве неподвижного блока принимается трехрольный блок грузоподъемностью 30 кН, диаметром 225 мм и весом 1490 Н.

Высота полиспаста в максимально растянутом состоянии

Lmax = 16 – (-3) – (1 +2,78 +0,225) = 15 м,

где 1 м – высота фильтра; 2,78 м – высота стропа; 0,225 м – диаметр блока.

Необходимое количество каната для оснащения полиспаста, m, м:

m = n∙( Lmax+

d ) = 5∙(15 +

3,14 0,225

) = 76,8 м,

2



2



где n – количество рабочих нитей полиспаста; Lmax – максимальная длина полиспаста, м;

d – диаметр ролика блока, м.

Уточняется усилие в нити, идущей на лебедку, Sл, кН, по формуле 8.2:

Sл = S7 =

1



∙Q∙φ

i

=



1,06 1

∙23,046∙1,06

7

=

0,06

∙23,046∙1,504 = 6,15 кН.

n 1















1,065 1



0,338

По табл.8.1:

1,065 = 1,338;

1,067 = 1,504.



По табл.П.1.1 подбирается канат для оснащения лебедки и полиспаста. Расчетное усилие каната: R = k∙Sл.

По табл.1.1 определяется k , для легкого режима работы подъемного механизма k = 5.

R = 5∙6,15 = 30,75 кН = 30750 Н.

По табл.1(прил.1) определяется канат двойной свивки ЛК-РО конструкции 6 36+1ос маркировочной группы 19600 Н/мм2, диаметром 7,4 мм с допустимым разрывным усилием 31550 Н, что больше 30750 Н. Вес 1000 метров каната равен 1990 Н.

Выбранный диаметр каната меньше допустимого диаметра каната – 8,3 мм для лебедки У5120.60.

Вес каната полиспаста

76,8∙ 19901000 = 153 Н.

Вертикальная составляющая нагрузки для крепления неподвижного блока

Sв = 23000 + 46 + 360 + 1490 +153 = 25049 Н.

Усилие в сбегающей нити, S5:











56

S5 =

1,06 1



∙23,046∙1,065 =

0,06

∙23,046∙1,338 = 5,474 кН = 5474 Н.

1,065 1

0,338















Нагрузка на неподвижный блок определяется



S7=5,474 кН

как результирующая вертикальной составляющей и



усилия в сбегающей нити по правилу параллелограм-













ма графическим способом.















Нагрузкой на строп для крепления неподвиж-

,049 кН





ного блока является равнодействующая Sр = 29 кН.







Расчетное разрывное усилие на канат стропа:









R = Sр∙k = 29∙6 = 156 кН.

=25

кН









7





Если для стропа, крепящий неподвижный блок,

S

=29







принять тот же канат, каким оснащена лебедка,



S







т.е. канат двойной свивки ЛК-РО конструкции



P















6 36+1ос маркировочной группы 19600 Н/мм2, диа-







метром 7,4 мм с допустимым разрывным усилием







31550 Н, то количество ниток стропа будет:

Рис.8.7. Графический способ

определения Sр















156000

5 ниток.







31550









Поскольку количество ниток стропа должно быть четным, то для крепления неподвижного блока принимается строп в 6 ниток.

Усилие для расчета стропа для второго отводного блока будет определяться по формуле 4.1

Q2 = ( S5 + S6)∙cos 2 ;

S6 =

1,06 1



∙23,046∙1,066 =

0,06

∙23,046∙1,418 = 5,801 кН;

1,065 1

0,338







Q2 = (5,474 + 5,801)∙cos 1352 = 110275∙0,383 = 4,318 кН.

Расчетное разрывное усилие

R = Q2∙k = 4,318∙6 = 25,908 кН.

57

Принимается облегченный строп в две нитки из каната ТЛК-О конструкции 6 37+1ос маркировочной группы 1770 Н/мм2, диаметром 5,8 мм с разрыв-

ным усилием 18,150 кН (18,150∙2 = 36,3 кН > 25,908 кН).

Таким же образом определяются параметры стропа для крепления третьего отводного блока.

Q3 = ( S6 + S7)∙cos 902 = (5,80 +6,15)∙0,707 = 8,449 кН.

R = 8,449∙6 = 50,694 кН.

Принимается тот же канат, что и для крепления второго отводного блока.

Количество ниток :

50,694

2,79.

18,150





Поскольку количество ниток будет четным, принимается крепление состоящее из четырех ниток каната.

По формуле 8.3 проверяется соответствие канатоемкости лебедки – 130 метров необходимой длине каната:

L = n∙(H +

d ) + l + 3 D = 5∙(15 +

3,14 0,225

) + 10+ 5 + 16 + 3∙3,14∙0,15 =





2

2



109,21 < 130







9. Тали, кошки, электротали

Тали, являясь простейшим ручным грузоподъемным механизмом, широко применяются для монтажа сантехнических и вентиляционных оборудования и конструкций. В зависимости от конструкции передачи усилия от тяговой цепи к грузовой цепи, тали бывают червячными и шестеренчатыми. Принцип их действия аналогичен, но червячная таль проще в конструкционном отношении, имеет меньший вес, коэффициент полезного действия равен 0,6. Шестеренчатая таль имеет более высокий коэффициент полезного действия – 0,7-0,9, больший вес и более сложную конструкцию, но меньшую строительную высоту и большую скорость подъема. Тем не менее червячные тали на монтаже получили большое распространение. Червячная таль представлена на рис.9.1.

Тали выпускаются грузоподъемностью 5, 10, 20, 30 и 50 кН. Высота подъема груза не превышает 3 метров. Тяговое усилие, прикладываемое к приводной цепи, в зависимости от грузоподъемности колеблется от 250 до 550 Н и обеспечивается работой одного или двух рабочих.

58

Рис.9.1. Схема червячной тали:

1 - крюк для подвески тали; 2 - червячная шестерня; 3 - приводное колесо; 4 - приводная цепь; 5 - нижний блок; 6 - грузовая цепь; 7 - крюк для подвески груза

Принцип действия червячной тали следующий. Таль за крюк (1) подвеши-

вают к строительной конструкции или к козлам. Приводное колесо

(3) враща-

ют, перебирая руками приводную цепь (4). Приводное колесо

связано с

червяком, который передает вращение на червячную шестерню (2), соединенную со звездочкой. Через звездочки и нижний блок (5) проходит грузовая цепь (6). При вращении червячной шестерни со звездочкой цепь сокращается по длине и поднимает груз.

Недостатком тали является малая высота подъема груза (3 метра) и ограниченный радиус действия, так как груз поднимают в том месте, где она закреплена.

Для увеличения зоны действия таль крепят к специальной тележке, которая называется кошкой. Кошка передвигается на катках по полкам нижнего пояса двутавровой балки. Конструкция кошки представлена на рис.9.2.

1

2

2



2

4

5

Рис.9.2. Схема кошки типа А (с механизмом передвижения): 1 - монорельс (двутавровая балка); 2 - катки – ролики ходовой тележки;

3 - траверса кошки для крепления тали; 4 - приводное колесо; 5 - калиброванная цепь для передвижения кошки

59

Кошки выпускаются двух типов:

1.Типа А с механизмом передвижения, состоящего из бесконечной калиброванной цепи (5) и приводного колеса (4). Цепь вращается рабочими, вращение передается приводному колесу и через шестерни к каткам ходовой тележки.

2.Типа Б без механизма передвижения. Кошка перемещается по монорельсу при толкании подвешенного к тали груза.

Конструкция кошки предусматривает возможность ее работы на двутаврах различных номеров, что упрощает условия ее применения.

Более удобным грузоподъемным устройством является электрическая таль, называемая также тельфером. Особенно широкое применение электротали нашли для транспортировки грузов в заготовительных предприятиях, материальных складах, комплектовочных площадках.

Электроталь (рис.9.3) состоит из двуниточного полиспаста (7) и барабана

(6), которые подвешены к тележке (8). Тележка передвигается на катках по нижнему поясу двутавровой балки (монорельсу) (4). Барабан имеет грузовой электропривод (3), а тележка ходовой электропривод (9). Оба электродвигателя питаются от троллей (5).

Если тельфер предназначен для передвижения на небольшие расстояния, то электроприводы могут питаться не от троллей, а от гибкого электрокабеля.

Управление электротали осуществляется с пола при помощи пульта с четырьмя кнопками (вверх, вниз, вперед и назад) (1), который подвешен к корпусу тали эектрокабелем (2).

Рис.9.3. Схема электрической тали (тельфера):

1 – четырехкнопочный пульт управления; 2 – гибкий электрокабель; 3 – электропривод грузовой; 4 – монорельс; 5 – троллеи; 6 – барабан с канатом; 7 – двуниточный полиспаст; 8 – тележка; 9 – электропривод ходовой
