.pdfСОДЕРЖАНИЕ ОТЧЕТА
1. Цель работы, номер варианта с содержанием данных для этого вариан-
та.
2.Необходимые теоретические расчеты.
3.Схема защиты, реализованная в лабораторной работе.
4.Экспериментальные данные сведенные в табл. 4.2; 4.3 и необходимые графические зависимости.
5.Выводы в виде анализа работы схемы в различных режимах, сведенные
втабл. 4.3.
КОНТРОЛЬНЫЕ ВОПРОСЫ ДЛЯ ДОМАШНЕЙ ПОДГОТОВКИ
1.Устройство и принцип действия МТЗ с зависимой и независимой характеристиками срабатывания.
2.Возможные схемы защиты ЛЭП от межфазных КЗ при помощи МТЗ и их влияния на ток срабатывания защиты, ток срабатывания реле.
3.Индукционное реле тока: его устройство, принцип действия, характеристики срабатывания, ток срабатывания.
4.Выбор тока срабатывания МТЗ; отсечки; (физический смысл коэффициентов входящих в выражение); чувствительность МТЗ.
5.Требования, предъявляемые к АПВ, и их реализация в лабораторной
работе.
6.На каких выключателях реализуются АПВ. Системы контактов вспомогательных цепей пружинных приводов.
- 41 -
2. ПРАКТИЧЕСКИЕ ЗАНЯТИЯ
Материал, представленный в данном разделе, направлен на формирование практических навыков у обучающихся в области защиты объектов электроснабжения при помощи устройств релейной защиты. Умение применять свои теоретические знания к решению конкретных вопросов, является подтверждением высокого уровню усвоения разделов рассматриваемой дисциплины. В тоже время решение задач практического характера невозможно без творческого подхода, формируемого у обучающихся. Поэтому цель данного раздела развитие навыков творческой работы и закрепление теоретического материала, предварительно изученного на лекционных и самостоятельных занятиях. Материал практических занятий представлен в виде задач на отдельные основополагающие разделы курса. Решение задач осуществляется обучающимися в аудитории, с активным обсуждением решаемых вопросов коллективом группы. Перед очередным практическим занятием преподаватель информирует обучающихся какие изученные разделы курса необходимо повторить к практическому занятию. Освоенный материал практических занятий является исходной «базой» для самостоятельного выполнения курсовой работы по данной дисциплине. Задания в курсовой работе формулируются по аналогичным разделам курса, что и в практических занятиях.
В данном разделе приведены примеры решения задач по следующим тематическим разделам курса: способы включения реле и способы их воздействия на силовые выключатели, схемы соединения трансформаторов тока и обмоток реле, особенности выбора выдержек времени для максимальных токовых защит с зависимой и независимой характеристиками срабатывания, особенности согласования выдержек времени между отдельными комплектами максимальных токовых защит, порядок согласования уставок срабатывания по току для максимальных токовых защит рассосредоточенных по ЛЭП, выбор токов срабатывания и оценка их зон действия для токовых отсечек для с двусторонним питанием, расчёт защит от однофазных замыканий на землю в сети с изолированной нейтралью, выбор и оценка продольных дифференциальных защит, выбор и оценка токовой отсечки применительно к силовому трансформатору.
2.1. Практическое занятие № 1. Способы включения реле и способы воздействия на выключатель.
Схемы соединения трансформаторов тока и обмоток реле
Задача № 1
Вычертить структурные схемы, поясняющие для токового реле способ включения (первичные, вторичные) и способ воздействия на выключатель
- 42 -
(прямой, косвенный). Какие типы и виды реле используются для реализации каждого из способов? Набор типовых элементов для вычерчивания схем следующий:
Рис. 2.1.1. Набор типовых элементов для вычерчивания структурных схем
а) |
б) |
Рис. 2.1.2. Принципиальные схемы защит:
а) - с первичным реле прямого действия (1 - защелка, 2 - рычаг защелки, 3 - обмотка); б) - с вторичным реле косвенного действия (1 - реле тока косвенного действия, 2 - отключающий электромагнит, 3 - блокировочный
контакт выключателя) выключателя)
- 43 -
Решение:
Рис. 2.1.3. Структурные схемы способов включения токовых реле: а) – первичное реле, б) – вторичное реле,
в) – реле прямого действия, г) – реле косвенного действия
Первичное реле прямого действия является составной частью автоматических выключателей типа: АВМ-10, которые используются в установках до 1 кВ. Первичное реле косвенного действия является составной частью распро-
страненных электромагнитных реле типа РДШ. Вторичные реле прямого действия выполняются в виде: а) токовых реле: РТМ – реле с независимой от тока выдержкой времени, РТВ – реле с зависимой от тока выдержкой времени; б) реле напряжения: РН, РНВ. Токовые реле прямого действия обычно устанавливаются в грузовых и пружинных приводах выключателя. Вторичные реле косвенного действия являются наиболее распространенными. В качестве реле тока используются электромагнитные реле с независимой от тока выдержкой времени типа РТ-40 и индукционные реле с зависимой от тока выдержкой времени типа РТ-80. В качестве реле напряжения используются электромагнитные реле типа РН-50.
Задача № 2
Вычертить схему соединения трансформаторов тока и обмоток токового реле: 1) по двухфазной однорелейной схеме и 2) трехтрансформаторной схеме в фильтр токов нулевой последовательности. Установить два амперметра: РА2 – во вторичной цепи одного из трансформаторов тока; РА0 – в нулевом проводе трансформаторов тока (провод, по которому протекает ток, обусловленный суммой вторичных токов трансформаторов тока). Построить векторные диаграммы и оценить соотношение токов I0/I2 = К, для следующих режимов: а) схема собрана верно; б) обрыв вторичной цепи трансформатора тока в фазе А; в) перепутана полярность зажимов трансформатора тока в фазе С. Для всех ре-
- 44 -
жимов принять, что по первичным обмоткам трансформаторов тока протекают симметричные номинальные токи.
Сделать вывод о том, каким образом по величине тока I0 можно обнаружить нарушение в схеме.
Решение: 1.
А |
В |
С |
|
КА |
А |
В |
С |
|
|
|
|
||||
1С |
|
|
|
|
|||
1А |
1В |
|
|
|
|
|
|
|
|
РА2 |
р |
|
|||
и |
|
|
|
1А |
1В |
1С |
|
|
|
|
|||||
|
|
|
|
|
|
||
1 |
2а |
|
|
|
|
РА2 |
|
|
|
|
|
|
|
||
|
|
2с |
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
и |
|
|
2 в |
|
и |
|
|
|
|
2 а |
|
|
|
|
1 |
|
|
|
|
|
2 |
|
|
|
|
|
|
|
|
|
|
и |
|
|
|
|
|
|
|
2 |
|
|
|
|
|
|
|
РА0 |
|
|
|

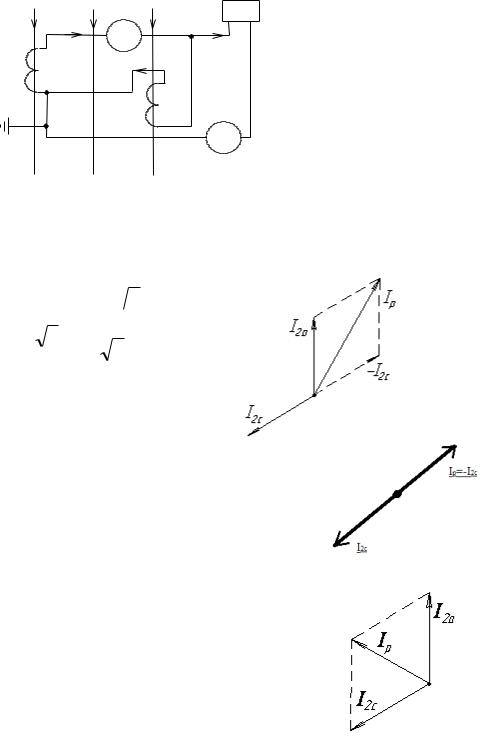

Рис. 2.1.4. Схема соединения трансформаторов тока и обмоток токового реле по двухфазной однорелейной схеме
Недостаток схемы – коэффициент схемы зависит от вида К.З. а. Схема собрана верно.
I0 I p I2a ( I2c ) 3I2 ,
к |
I |
р |
|
3I |
2 |
3 |
|
|
|
||||
I |
2 |
I2 |
|
|||
|
|
|
|
б. Обрыв вторичной цепи трансформатора тока в фазе А
I0 I2c I2 , |
к 1 |
в. Перепутана полярность зажимов трансформатора тока
в фазе С.
I0 I2a I2c I2 , |
к 1 |
- 45 -
2.
|
КА |
А |
В |
С |
|
|
|
|
|
|
|
|
|
р |
|
|
КА |
|||
|
|
1А |
1В |
1С |
|
|
|
|
|
|
|
|
|
|
|
РА2 |
|
|
р |
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
2 в |
|
2с |
|
|
|
|
2 а |
|
|
|
|
РА0 |
РА0 |
|
Рис. 2.1.5. Трехтрансформаторная схема соединения трансформаторов тока в фильтр токов нулевой последовательности
а. Схема собрана верно.
Iр=0, при условии что расхождением характеристик намагничивания трансформаторов тока пренебрегаем.
I0 0 , |
к |
I0 |
|
0 |
0 |
I2 |
|
||||
|
|
|
I2 |
б. Обрыв вторичной цепи трансформатора тока в фазе А.
I0 I2с I2в I2 , |
к |
I0 |
|
I2 |
1 |
|
I2 |
I2 |
|||||
|
|
|
|
в. Перепутана полярность зажимов трансформатора тока в фазе С.
I0 I2a I2в ( I2c ) 2I2 ,
к |
I |
0 |
|
2I2 |
2 |
|
I |
2 |
I2 |
||||
|
|
|
Вывод: таким образом, оценив соотношение токов, измеренных амперметрами РА2, РА0, для любой из схем соединения обмоток трансформаторов
- 46 -
тока и токовых реле, можно судить о верности их соединения, либо наличии аварии или ошибки в их соединениях.
2.2. Практическое занятие № 2. Выбор уставок срабатывания для максимальных токовых защит
Задача № 1
Определить ступень селективности между смежными максимальными токовыми защитами с выдержкой времени 1 и 2 (рис. 2.2.1), для случаев:
|
А)защиты имеют независимую от тока характеристику времени срабаты- |
|
вания; |
|
|
|
Б) защиты имеют ограниченно зависимую характеристику; |
|
|
В) 1 комплект имеет зависимую, 2 – независимую характеристику. |
|
tз.1 |
нез = 1,4c |
tзап. = 0,1c. |
tз.1 |
зав = 1c – в независимой части |
tо.в. = 0,1c. |

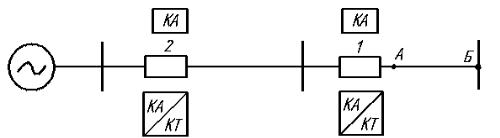

Рис. 2.2.1. Комплекты МТЗ в радиальной схеме электрической сети 10 кВ
Решение:
Для обеспечения селективного действия защиты 2, при любых значениях токов К.З. на участке АБ, должно выполняться условие:
tз.2= tз.1 +∆t.
А. Для МТЗ с независимой характеристикой ступень селективности:
∆tнез = ∆tр.в1+∆tр.в2+ tо.в.+ tзап,
где ∆tр.в1 – погрешность реле времени защиты 1 в сторону увеличения времени срабатывания,
∆tр.в2 – погрешность реле времени защиты 2 в сторону уменьшения времени срабатывания,
tо.в – время отключения выключателя
tзап – учитывает неточность регулировки реле и разброс по времени у выключателя.
Если tз.1 нез = 1,4c, то берем реле времени со шкалой 0,25 – 3,5с., у которых
∆tр.в= ±0,06с. Тогда
∆tнез = 0,06+0,06+ 0,1.+ 0,1=0,32с.
Если шкала 0,5 – 9с., у которых ∆tр.в= ±0,125с. Тогда
- 47 -
∆tнез = 0,125+0,125+ 0,1.+ 0,1=0,45с.
Б. Для реле с ограниченно зависимой характеристикой:
∆tзав = ∆tр.в1+∆tр.в2+ tо.в.+ tзап.+ tи.о.
∆tр.в для реле типа РТ-81 и РТВ на уставке 1с., составляет ±0,15с. ∆tи.о. =0,14с. – для РТ-81. Тогда
∆tзав = 0,15+0,15+ 0,1.+ 0,1+0,14=0,64с. ∆tи.о. =0 – для реле РТВ. Тогда
∆tзав = 0,15+0,15+ 0,1.+ 0,1=0,5с.
В. Если 1 – имеет зависимую, 2 – независимую характеристику:
∆t = ∆tр.в1+∆tр.в2+ tо.в.+ tзап.=0,15+0,06+0,1+0,1=0,41с.
Задача № 2
Для радиальной сети 35 кВ (рис. 2.2.2) рассчитать выдержки времени комплектов защит 1, 2, 4, 5, 6, выполненных при помощи МТЗ с независимой характеристикой времени срабатывания. При этом у шин А и Б установлены МТЗ с зависимой характеристикой. Известно что погрешности реле времени в сторону увеличения и уменьшения времени срабатывания t =±0,15с. Погрешности в сторону увеличения и уменьшения времени срабатывания индукционного реле tп.т.=0,1с, время инерционной ошибки tи.о.=±0,1с. Запас по времени для всех комплектов защит tзап=0,1с. Время отключения всех выключателей сети (tв ) принять одинаковыми.
tI = 1c, |
tIV = 2,5c, |
tVIII = 0c, |
tXII = 1c, |
tII = 1c, |
tV = 0,5c, |
tIX = 1c, |
tXIII = 0,5c, |
tIII = 0,5c, |
tVII = 0,5c, |
tXI = 0,5c, |
t3 = 1c. |
|
tVI = 1c, |
tX = 1,5c, |
tXIV = 1,5c, |
1.Определить t1 - t6?
2.Как ликвидируются К.З. в точке К1; К.З. в точке К2, и в каких защитах приходит в действие реле времени?
3.Каким недостатком будет обладать защита по сравнению с выбранной, если уменьшить на 0,5с. tс.з.1?
4.Какими недостатками будет обладать защита по сравнению с выбранной, если увеличить на 0,5с. tс.з.3?
5.Какими недостатками будет обладать защита по сравнению с выбранной, если увеличить на 0,5с. tс.з.6?
- 48 -
Рис. 2.2.2. Комплекты МТЗ в радиальной схеме электрической сети 35 кВ
Решение:
1. Для МТЗ с независимой характеристикой времени срабатывания ступень селективности рассчитывается:
∆tнез =tп2+tп1+tв+tзап=2tп.в+tзап+tв.
Для МТЗ с зависимой характеристикой времени срабатывания ступень селективности рассчитывается:
∆tзав =tп2+tп1+tв+tзап+tи.о=2tп.т+tзап+tв+tи.о; ∆tзав = t3 - tVII =1 – 0,5= 0,5с.
Тогда время отключения выключателей:
tв=∆tзав -2tп.т - tзап - tи.о =0,5-2∙0,1-0,1-0,1=0,1с.
Ступень селективности для МТЗ с независимой характеристикой:
∆tнез =2∙0,15+0,1+0,1=0,5с.
Выдержки времени защит рассчитываем следующим образом:
t6= tXIV +∆tнез = 1,5+0,5=2c.
При расчете выдержки времени для 6 комплекта, руководствуемся тем, что 6 комплект должен «резервировать» XIV и XIII комплекты защит. Так как время срабатывания XIV комплекта больше, чем у XIII, то в расчетах учитываем выдержку времени XIV комплекта. Аналогичные рассуждения применяем при расчете выдержек времени последующих комплектов защит.
t5= t6+∆tнез = 2+0,5=2,5c. t4= t5 +∆tнез = 2,5+0,5=3c. t2= t3 +∆tнез = 1+0,5=1,5c. t1= t4 +∆tнез = 3+0,5=3,5c.
- 49 -
2.При К.З. в точке К1 сработают пусковые органы 1 и 4 комплектов защит. Однако К.З. отключит 4 комплект, т.к. его реле времени придет в действие быстрее (имеет меньшую выдержку по времени в сравнении с 1 комплек-
том). При К.З. в точке К2 сработают пусковые органы 3, 2 и 1 комплектов защит. Но К.З. в первую очередь отключит 3 комплект защиты.
3.Если уменьшить на 0,5с. время срабатывания первого комплекта защиты, т.е.
tс.з.1 = 3c., то произойдет неселективное действие 1 комплекта защиты за 4 выключателем.
4.Если увеличить на 0,5с. время срабатывания третьего комплекта защиты, т.е.
tс.з.3 = 1,5c., то будет неселективное действие 2 комплекта защиты при К.З. за 3 комплектом и увеличится время отключения К.З., возникающих на участке между 3 и VII, VIII комплектами защит.
5.Если увеличить на 0,5с. время срабатывания шестого комплекта защиты, т.е.
tс.з.6 = 2,5c., то произойдет неселективное действие 5 комплекта защиты при К.З. за 6 комплектом и увеличится время отключения К.З., возникших на участке между 6 и XIV, XIII комплектами защит.
Задача № 3
Рассчитать токи срабатывания Iсз и Iср реле МТЗ комплектов защит 1,2 (рис. 2.2.3а), а также коэффициент чувствительности для данных комплектов в основной зоне и в зоне резервирования. Схема включения: одно реле на разность токов двух фаз (рис. 2.2.3б). МТЗ выполнены с использованием реле РТ-
80. Кзап = 1,1; Ксз = 2; Квоз =0,85; Ксх.(3) = 3 - при трехфазном К.З.; Ксх.АС = 2;
Ксх.АВ= ВС = 1; Кн.с.= 1,35; Iк1(3)=25А; Iк2(3)=35А; Iр.max=4А.
Рис. 2.2.3. Комплекты МТЗ и схема их включения в радиальной электрической сети 10 кВ
