Для подключения стандартных функции для расчета интегральных параметров насоса требуется в дереве построения выбрать вкладку Turbo Macros\Pump Performance. В открывшемся окне для поля Domains выбрать значение All Domains и нажать Calculate.
Рис. 35. Запуск макросов
На вкладке Expressions можно увидеть выражения для вычисления различных параметров насоса: статическое давление на входе/выходе, полное давление на входе/выходе. Мощность, КПД и т.д.
Необходимо сравнить полученный напор с проектным значением, если он ниже, то нужно перепроектировать колесо на новый напор, который чуть превышает требуемый.
Для построения эпюр давления, скорости необходимо построить план, на котором будут отображаться требуемые параметры.
Для построения плана нужно выбрать в меню Location\Plane, как показано на рисунке.
31
Рису. 36. Построение плана
В появившемся в левом нижнем углу окне можно выбрать метод определения плана.
Рис. 37. Задание метода определения плана
Для построения векторов на созданном плане нужно
32
выбрать в меню Insert Vector, и в появившемся в левом нижнем углу окне в поле Location задать созданный план.

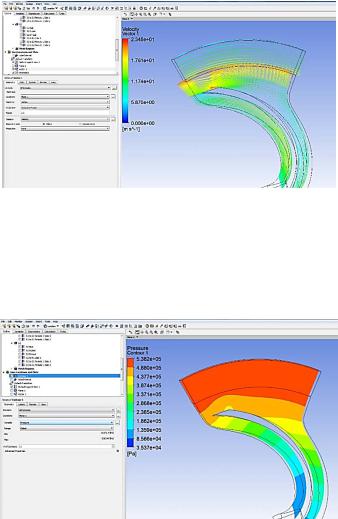

Рис. 38. Задание векторов скорости
Для построения эпюр на созданном плане нужно выбрать в меню Insert Countour, и в появившемся в левом нижнем углу окне в поле Location задать созданный план.
Рис. 39. Задание эпюры давления
33
ПРИЛОЖЕНИЕ 1
Варианты для проектирования
№ варианта |
|
параметры насоса |
||
|
|
|
|
|
расход, |
|
напор, м |
обороты, |
|
|
|
|||
|
м3\ч |
|
|
об\мин |
1 |
350 |
|
50 |
1000 |
2 |
400 |
|
50 |
1000 |
3 |
450 |
|
50 |
1000 |
4 |
500 |
|
50 |
1000 |
5 |
550 |
|
50 |
1000 |
6 |
600 |
|
50 |
1000 |
7 |
650 |
|
50 |
1000 |
8 |
300 |
|
50 |
1500 |
9 |
350 |
|
50 |
1500 |
10 |
400 |
|
50 |
1500 |
11 |
450 |
|
50 |
1500 |
12 |
500 |
|
50 |
1500 |
13 |
550 |
|
50 |
1500 |
14 |
600 |
|
50 |
1500 |
15 |
200 |
|
32 |
1000 |
16 |
250 |
|
32 |
1000 |
17 |
300 |
|
32 |
1000 |
18 |
350 |
|
32 |
1000 |
19 |
400 |
|
32 |
1000 |
20 |
450 |
|
32 |
1000 |
21 |
500 |
|
32 |
1000 |
22 |
200 |
|
32 |
1500 |
23 |
250 |
|
32 |
1500 |
24 |
300 |
|
32 |
1500 |
25 |
350 |
|
32 |
1500 |
26 |
400 |
|
32 |
1500 |
34
ПРИЛОЖЕНИЕ 2
МИНИСТЕРСТВО НАУКИ И ВЫСШЕГО ОБРАЗОВАНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ
Федеральное государственное бюджетное образовательное учреждение высшего образования
«Воронежский государственный технический университет»
Кафедра нефтегазового оборудования и транспортировки
ОТЧЕТ по практической работе №__
________________________________________________________
________________________________________________________
__________________________________________
по дисциплине «Актуальные вопросы импортозамещения энергетического оборудования»
Выполнил:
студент ________ _______________ ________
(подпись) (И.О.Ф.) (номер группы)
_____ __________ 2021г.
(дата сдачи отчета)
Отчет принял:
___________
_____ __________ 2021г.
(дата проверки отчета)
Воронеж 2021 г.
35
БИБЛИОГРАФИЧЕСКИЙ СПИСОК
1.Патанкар, С. Численные методы решения задач теплообмена и динамики жидкости [Текст]/ С. Патанкар. – М. Энергоатомиздат, 1984. – 150с.
2.Ansys CFX Users Manual [электронный ресурс]
3.Флетчер, К. Вычислительные методы в динамике жидкостей [Текст]. В 2-х томах/К. Флетчер. – М.: Мир, 1991. –
1056 с.
ОГЛАВЛЕНИЕ |
|
Введение….......................................................................... |
3 |
Практические занятия № 1 и № 2. Ознакомление |
|
с программными модулями Ansys CPD и Ansys |
|
BladeGen. Проектирование рабочего колеса |
|
центробежного насоса........................................................ |
4 |
Практические занятия № 3 и № 4. Построение сеточной |
|
модели рабочего колеса центробежного насоса |
|
в программном модуле TurboGrid ……………………….. |
14 |
Практические занятия № 5 и № 6. Построение расчетной |
|
модели центробежного насоса в Ansys CFX-Pre ……… |
18 |
Практические занятия № 7 и № 8. Анализ полученных |
|
результатов в Ansys CFX-Post ………………………..… |
29 |
Приложение 1...................................................................... |
34 |
Приложение 2...................................................................... |
35 |
Библиографический список …………………………........ |
36 |
