0,6…1,0 мм, не попавшие в сечение – линиями средней толщины 0,3…0,4 мм. Осевые и размерные линии – тонкими линиями 0,1 мм. Проекции невидимых элементов – средней толщины пунктирной линией 0,3 мм.

Все надписи и пояснения на чертежах делают только стандартным чертежным простым (прямым или наклонным, под углом 75о) шрифтом по ГОСТ 2.304 – 81 ЕСКД [7]. Надписи располагают сверху чертежей. Номер шрифта для надписей чертежа – не более 5…7 мм.

Отмывка фасада должна производиться после вычерчивания его тонкими линиями и построения на нем теней. Отмывку фасада и генплана целесообразно делать тушью. Студенты, имеющие опыт работы с красками, могут отмывать акварелью.

На чертежных листах в правом нижем углу должна быть расположена основная надпись, образец заполнения которой приводится в прил. 9.

9. Пояснительная записка

Пояснительная записка должна быть написана чернилами или в печатном варианте на бумаге формата 210 х 297 мм (А4) с одной стороны четко, разборчиво, в тщательно продуманных выражениях. На компьютере для основного текста используется шрифт Times New Roman высотой 14 пунктов с одинарным интервалом и отступом красной строки 1,25см; верхнее поле– 2 см, нижнее – 3 см, левое 2,5 см, правое – 1,5 см. основной текст выравнивается по ширине. Изложение пояснительной записки должно быть предельно сжатым и ясным. Текст пояснительной записки должен быть систематизирован по разделам. Не должно быть длительного введения, многословно разъясняющую пользу проектируемого объекта, общих рассуждений, не имеющих прямого отношения к теме здания.

Работая над проектом, студент должен широко пользоваться технической литературой и в тексте пояснительной записки делать ссылки на источники, указав в скобках (квадратных) номер по перечню литературы.

9.1. Введение

Даются общие сведения о проектируемом здании (класс здания, степень огнестойкости, долговечности), приводятся исходные данные для проектирования (район строительства, рельеф местности, грунтовые условия участка, господствующие ветры, расчетные температуры и др.).

9.2. Генплан

Приводятся сведения о расположении участка в населенном месте, его форме и размерах, расположении здания и других сооружений на участке, озеленении и благоустройстве участка, ориентации здания по сторонам горизонта.

11

Технико-экономические показатели по генплану:

•площадь участка Ау;

•площадь застройки Аз;

•площадь зеленых насаждений Азел;

•площадь дорог и площадок с твердым покрытием Ат;

•плотность застройки Кз = Аз/Ау;

•коэффициент озеленения Кзел = Азел/Ау;

Где Аз – площадь застройки, Ау – площадь участка, Азел – площадь, на которой размещены зеленые насаждения (деревья, кустарники, газоны, цветники), Ат – площадь дорог и площадок с твердым покрытием.

9.3. Объемно - планировочное решение

Дается описание функционального процесса, протекающего в проектируемом здании. Разъясняется планировочная схема каждого блока (коридорная, анфиладная, концентрическая, смешанная). Дается обоснование формы плана здания (прямоугольная, квадратная, сложная). Указываются общие размеры блока в плане и по высоте, унифицированные размеры шагов, пролетов, количество лестниц, их расположение, наличие лифтов и их грузоподъемность, расчет количества лифтов.

Для характеристики объемно-планировочного решения необходимо подсчитать и привести следующие технико-экономические показатели.

По жилым корпусам:

•строительный объем V;

•общая площадь Ао;

•жилая площадь Аж;

•поэтажная площадь лестничных клеток, лифтовых холлов, Авн;

•площадь застройки Аз;

•площадь фасадов Аф.

К1=Аж/Ао; К2 =V/Ао; К3 =Аф/Ао.

По общественным зданиям:

•строительный объем здания V;

•общая площадь Ао;

•нормируемая (рабочая) площадь Ар;

•площадь застройки Аз;

•площадь наружных ограждающих конструкций (наружных стен и покрытий) Ано.

12

Примечание: площади лестничных клеток, лифтовых шахт, лоджий, балконов, портиков, крылец и открытых лестниц подсчитываются отдельно (в общую и рабочую площадь общественного здания не включаются).

К1 =Ао/Р; К2 =V/Ао; К3 =Ано/Ао,

где Р – расчетная единица измерения (количество мест в пансионате).

9.4. Конструктивное решение

Приводятся сведения о конструктивной системе и схеме проектируемых блоков (каркасная, бескаркасная, с неполным каркасом, объемноблочная, объемно-блочно-панельная, крупноблочная и др.), с поперечным или продольным расположением несущих конструкций и т.п.

Далее студент разъясняет, чем достигается пространственная жесткость каждого блока, дается краткое техническое описание основных конструкций и элементов (стен, каркаса, междуэтажных перекрытий, покрытий, лестниц, перегородок, кровли, полов, окон, дверей и др.). Приводятся техни- ко-экономические показатели конструктивного решения.

•Коэффициент конструктивности Кк = Асеч/Ао;

•Коэффициент массы

Км = qк/Ао,

где Асеч – площадь горизонтального сечения несущих и ограждающих конструкций, м2 (на одном этаже, лучше на первом);

Ао – общая площадь здания;

qк – масса основных несущих и ограждающих конструкций, кг, (т).

9.5. Теплотехнический расчет наружных стен и чердачного перекрытия или покрытия

9.6. Решение фасада. Внутренняя отделка помещений

Приводится описание внешнего оформления здания, принцип решения главного фасада, средства, которыми достигается архитектурно-художествен- ная выразительность проектируемого здания; дается описание цветового и фактурного решения наружной поверхности стен, оформление главного и второстепенного входов, наличие балконов, лоджий. Приводятся сведения о внутренней отделке помещений (стен, полов, потолков, лестниц и др.).

9.7. Спецификация сборных элементов

Пример спецификации приводится в прил. 8.

13

БИБЛИОГРАФИЧЕСКИЙ СПИСОК

1.СНиП 31-06-2008 Общественные здания. – М.: Минрегион Рос-

сии,2009 – 58с.

2.СНиП 31-01-2003 Здания жилые многоквартирные. – СПб.: DEAH, 2004. – 64с.

3.СНиП 23-02-2003 Тепловая защита зданий / Госстрой России. – М.: ФГУПЦПП, 2004 – 26с.

4.СП 23-101-2004 Проектирование тепловой защиты зданий / Госстрой России. – М.: ФГУПЦПП, 2005. – 104с.

5.СНиП 23-01-99 строительная климатология / Госстрой России. – М.:

ГУПЦПП, 2000. – 121с.

6.СНиП 31-05-2003 общественные здания административного назначения. – М.: Госстрой России, 2004. – 23с.

7.СНиП 35-01-2001 Доступность зданий и сооружений для маломобильных групп населения. – М.: Госстрой России, 2001. – 14с.

8.СНиП 2.07.01-89* Градостроительство. Планировка и застройка городских и сельских поселений. – М.: Госстрой СССР, 1994. – 58с.

9.ГОСТ 21.501-93 правила выполнения архитектурно-строительных рабочих чертежей. – М.: Изд-во стандартов, 1995. – 41с.

10.Короев, Ю.Л. Строительное черчение и рисование / Ю.Л. Короев – М.: АВС,2000. – 288с.

11.Маклакова, Т.Г., конструкции гражданских зданий: учеб. для вузов / Т.Г. Маклакова, С.Т. Нанасова – М.: АВС, 2002. – 272с.

12.Шерешевский, И.А. Конструирование гражданских зданий: учеб. пособие для техникумов / И.А. Шерешевский– М.: Архитектура-С, 2005. – 176с.

13.Конструкции жилых и общественных зданий массового строительства из крупноразмерных элементов: учеб. пособие / Ф.М. Савченко, Э.Е. Семенова; под общ. ред. Ф.М. Савченко; Воронеж, 1995. – 180с.

14.Богатова, Т.В. планировка и застройка жилых микрорайонов: учеб. пособие / Т.В. Богатова, Л.И. Гулак; Воронеж. гос. арх.-строит. ун-т. – Воро-

неж, 2005. – 170с

15.Объемно-планировочное решение и техническая эксплуатация многоэтажных жилых зданий: учеб. пособие / Ф.М. Савченко, В.П. Семенов, Э.Е. Семенова; под общ. ред Савченко Ф.М.; Воронеж гос. арх.-строит. ун-т. –

Воронеж, 2001. – 228с.

16.Гельфонд, А.А. архитектурное проектирование общественных зданий

исооруженийучеб. пособие / А.А. Гельфонд– М.: Архитектура-С,2006 – 280с.

17.Дыховичный, Ю.А. Архитектурные конструкции. Архитектурные конструкции многоэтажных зданий:учеб. пособие. / Ю.А. Дыховичный, П.О. Казбек-Казиев и др. – М.: Архитектура-С, 2007. – 248с

14

Приложение 2

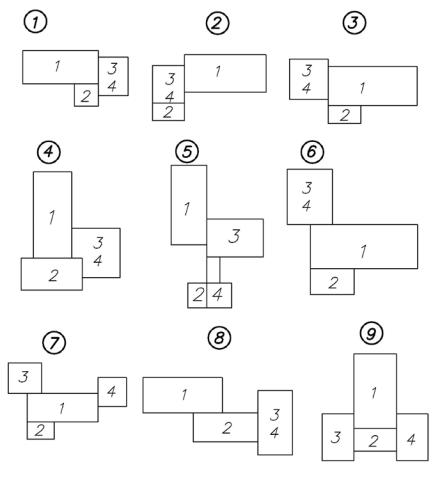

Рис. П. 2. Схемы композиции пансионата
