3.При запуске файла fat.exe на экране появится окно, в котором нужно выбрать один из предложенных режимов работы:

А) ознакомительный; Б) выполнение заданий (проверка полученных навыков).

В ознакомительном режиме имеется возможность менять размер кластера файловой системы и условный размер символа (в программе при добавлении данных в файл размер каждого символа условно приравнивается выбранному количеству (по умолчанию 512 байт) байт данных; например, при условном размере символа в 512 байт если вы создали файл, содержащий данные «123», то размер данного файла 1,5 кбайта).

Кнопка «Начать» используется для открытия окна эмулятора, а «Выход» для завершения работы с программой.

4.Ознакомительный режим позволяет познакомиться с основами FAT и быстро изучить интерфейс программы. В окне, показанном на рис. 9, выводится список файлов и их параметров. Ниже приводится описание столбцов этого списка (табл. 8).

* «.» и «..» - ссылки на корневой каталог и предыдущую папки соответственно

При выборе файла в правой области экрана выводится содержимое файла.

141

Рис. 9. Ознакомительный режим работы

5.Создание нового файла. При нажатии кнопки «Создать файл» появится соответствующее диалоговое окно. В поле «name» необходимо ввести имя файла (по умолчанию «newfile»), в поле «data» - данные. Также можно выбрать атрибуты файла «Readonly» (Только чтение), «Hidden» (Скрытый), «System» (Системный), «Archive» (Архивный). Внизу указывается время и дата создания файла. Для завершения операции создания файла следует нажать кнопку

«OK».

6.Создание новой папки. Для создания новой папки нужно нажать кнопку «Создать папку» и проделать все следующие действия за исключением ввода данных.

7.Удаление. Для удаления файла или папки следует выбрать соответствующий элемент в списке и нажать кнопу

142

«Удалить». Следует заметить, что элементы «.» и «..» удалить нельзя, потому что это ссылки на другие элементы.

8.Изменение файла или папки. Выбрав соответствующий элемент и нажав кнопку «Изменить», вы увидите окно, в котором можно поменять имя и атрибуты элемента (а если это файл, то и данные).

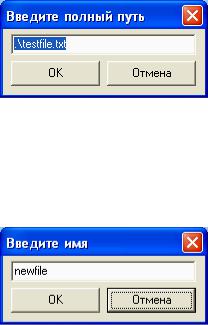

9.Копирование файла. Для того чтобы скопировать файл из одного места в другое, необходимо выбрать его в списке и нажать кнопку «Копировать файл». Далее на экране появится окно, показанное на рис. 10, в котором следует ввести полный путь новой копии файла, заканчивающийся его именем.

Рис. 10. Ввод полного пути к файлу

10. Поиск файла или папки по имени. Нажмите кнопку «Найти», в появившемся окне, показанном на рис. 11, введите соответствующее имя и нажмите кнопку «OK». Далее будут выведены результаты поиска элемента с заданным.

Рис. 11. Режим поиска файла

11. Просмотр кластеров диска. Для просмотра кластеров диска, содержащих данные файлов, необходимо нажать

143

кнопку . Появившееся после этого окно, показывает содержимое кластеров диска.

12. Если в ячейке таблицы стоит значение «информация каталога», то значит данный кластер занят данными каталога. Список кластеров, используемых данным файлом для хранения данных, выводится в нижней части основного окна в поле «Кластеры». Кроме этого там расположена такая информация, как имя выбранного элемента, номер начального кластера, атрибуты, дата и время создания. Данная панель показана на рис.12.

Рис. 12. Информация о выбранном элементе

13. Просмотр таблицы FAT. Для просмотра таблицы FAT

нужно нажать кнопку . Данное окно содержит таблицу с 2-мя столбцами: номер (номер кластера) и значение (ссылка на другой кластер).

Расположенная внизу кнопка «Обновить» используется для перезаполнения таблицы (в случае изменения каких-либо её элементов).

14. Просмотр карты раздела. Раздел FAT содержит различные данные: данные загрузчика и параметры данного раздела, таблицу FAT и её резервную копию, а также место,

144

занятое данными файлов. Для просмотра карты раздела

следует нажать кнопку .

15. Сохранить результаты лабораторной работы.

16. Подготовить отчет по лабораторной работе.

Задание на лабораторную работу

1.Запустить эмулятор файловой системы FAT32.

2.Изучить основные принципы работы с файловой системой FAT32.

3.Выполнить задание в соответствии с методическими указаниями.

Содержание отчета

Отчет по лабораторной работе оформляется в соответствии с ГОСТ 7.1-2003 и СТП ВГТУ и состоит из следующих основных разделов.

1.Титул лист.

2.Основной текст.

2.1.Цель работы.

2.2.Задание на лабораторную работу.

2.3.Краткие теоретические сведения (не обязательно).

2.4.Ход выполнения лабораторной работы – ход работы

оформляется по пунктам по возможности с приведением иллюстраций (снимков с экрана).

2.5. Выводы по выполнению лабораторной работы. 3. Приложения (листинг программного кода).

Контрольные вопросы

1.Файловая система.

2.Файлы: структура, типы, доступ к файлам, имя пути.

3.Базовая система ввода/вывода (BIOS).

4.Головная запись загрузки.

5.Структура файловых систем.

145

6.Процесс начальной загрузки ОС.

7.Особенности файловой системы FAT.

8.Особенности файловой системы FAT32.

ЛАБОРАТОРНАЯ РАБОТА № 8

Изучение основ функционирования файловой системы NTFS

Цель работы: с помощью эмулятора работы файловой системы NTFS, изучить основные принципы размещения файлов на диске, а также получить навыки работы с файловой системой.

Порядок выполнения лабораторной работы

1.Получить задание у преподавателя.

2.Запустить программу эмуляции файловой системы

NTFS.

3.При запуске файла ntfs.exe на экране появится окно эмулятора. В нём нужно выбрать один из предложенных режимов работы: А) ознакомительный (получение знаний благодаря работе с программой); Б) выполнение заданий (проверка полученных навыков).

В ознакомительном режиме имеется возможность менять размер кластера файловой системы и условный размер символа (в программе при добавлении данных в файл размер каждого символа условно приравнивается выбранному количеству (по умолчанию 512 байт) байт данных; например, при условном размере символа в 512 байт если вы создали файл, содержащий данные «123», то размер данного файла 1,5 кбайта).

Кнопка «Начать» используется для открытия окна эмулятора, а «Выход» для завершения работы с программой.

146

4. Работа в ознакомительном режиме. Ознакомительный режим позволяет познакомиться с основами NTFS и быстро изучить интерфейс программы.

В открывшемся окне выводится список файлов и их параметров. Ниже приводится описание столбцов этого списка (табл. 9).

*«.» и «..» - ссылки на корневой каталог и предыдущую папки соответственно

**В NTFS если размер данных файла небольшой, то они помещаются в запись MFT (данные таких файлов помечаются, как резидентные)

При выборе файла в правой области экрана выводится содержимое файла.

5. Создание нового файла. При нажатии кнопки «Создать файл» появится соответствующее окно. В поле «name» необходимо ввести имя файла (по умолчанию «newfile»), в поле «data» - данные. Также можно выбрать атрибуты файла

«Readonly» (Только чтение), «Hidden» (Скрытый), «System»

(Системный), «Archive» (Архивный). Внизу указывается время

идата создания файла. Для завершения операции создания файла следует нажать кнопку «OK».

147

6.Создание и удаление папки. Для создания новой папки нужно нажать кнопку «Создать папку. Для удаления файла или папки следует выбрать соответствующий элемент в списке

инажать кнопу «Удалить». Следует заметить, что элементы «.» и «..» удалить нельзя, потому что это ссылки на другие элементы.

7.Изменение файла или папки. Выбрав соответствующий элемент и нажав кнопку «Изменить», вы увидите окно, в котором можно поменять имя и атрибуты элемента (а если это фал, то и данные).

8.Копирование файла. Для того чтобы скопировать файл из одного места в другое, необходимо выбрать его в списке и нажать кнопку «Копировать файл». Далее на экране появится окно, в котором следует ввести полный путь новой копии файла, заканчивающийся его именем.

9.Поиск файла или папки по имени. Нажмите кнопку «Найти», в появившемся окне введите соответствующее имя и нажмите кнопку «OK». Далее будут выведены результаты поиска элемента с заданным именем.

10.Просмотр кластеров диска. Данные файлов, которые не умещаются в записи MFT, сохраняются в оставшуюся часть диска (после MFT оставшиеся 88%). Для просмотра кластеров

диска вам нужно нажать кнопку . Появившееся после этого окно, показывает содержимое кластеров диска.

11. Просмотр MFT. Информация из записи MFT к выбранному элементу показывается в нижней части экрана (рис. 13). Для полного просмотра MFT нужно нажать кнопку

. Появившееся при этом окно показано на рис. 14.

148

Рис. 13. Содержимое записи MFT

Рис. 14. Содержимое MFT

Данное окно содержит таблицу со следующими столбцами:

№ - номер записи;

149

Заголовок – заголовок записи (используется для метафайлов);

Стандартная информация – информация об элементе (нажмите на надпись показать для просмотра);

Имя – имя соответствующего элемента; Данные – данные соответствующего элемента (нажмите

на надпись показать для просмотра); Дескриптор безопасности – параметр, использующийся

для управления доступом к данному элементу (в данной версии программы не используется).

Расположенная внизу кнопка «Обновить» используется для перезаполнения таблицы (в случае изменения каких-либо её элементов).

12. Просмотр карты раздела. Раздел NTFS состоит из определённого числа кластеров, содержащих записи MFT, данные файлов, либо являющихся пустыми. При нажатии

кнопки появляется окно, в котором все кластеры раздела закрашены определённым цветом в зависимости от их назначения.

13. Сохранить результаты лабораторной работы.

14. Подготовить отчет по лабораторной работе.

Задание на лабораторную работу

1.Запустить эмулятор файловой системы NTFS.

2.Изучить основные принципы работы с файловой системой NTFS.

3.Выполнить задание в соответствии с методическими указаниями.

Содержание отчета

Отчет по лабораторной работе оформляется в соответствии с ГОСТ 7.1-2003 и СТП ВГТУ и состоит из следующих основных разделов.
