ОХРАНА ТРУДА И ОКРУЖАЮЩЕЙ СРЕДЫ.

В разделе охраны труда и окружающей среды перечисляются основные задачи, стоящие перед строительной отраслью в области охраны труда и окру- жающей среды, приводится список мероприятий, осуществляемых при строи- тельстве запроектированного объекта, разрабатываются обоснованные реко- мендации по охране труда и окружающей среды при выполнении процессов, намеченных к разработке в задании на дипломное проектирование.

Кроме того, в данном разделе дипломного проекта должны быть выпол- нены индивидуальные задания, отражающие специфику проектируемого объ- екта, в виде 2-3 расчетных примеров по безопасности труда и охране окру- жающей среды (по возможности - с использованием ЭВМ), например:

-расчет монтажных приспособлений;

-расчет опасной зоны монтажного крана;

-расчет незадымляемости лестничных клеток;

-расчет грузозахватных и строповочных приспособлений;

-расчет молниезащиты здания;

-разработка мероприятий по борьбе с шумом;

-расчет устойчивости кранового оборудования и др.

Техника безопасности, являясь системой организационных и технических мероприятий и средств, предотвращающих воздействие на работающих опас-

ных производственных факторов играет первостепенную роль в строительном производстве. Вопросы охраны труда и окружающей среды могут быть отра- жены во всех разделах дипломного проекта, так как только при таких условиях могут быть обеспечены безопасные и благоприятные условия труда при возве- дении и эксплуатации проектируемого здания или сооружения.

Например, в составе архитектурно-строительного раздела дипломного

проекта возможна разработка принципиальных решений по вопросам охраны труда, производственной санитарии и охране окружающей среды на стадии эксплуатации проектируемого производственного объекта:

-уменьшение или исключение влияния неблагоприятных наружных ус- ловий и производственных вредностей (при возможном наличии таковых) на работающих и окружающую среду;

-краткое описание санитарно-технических систем, обеспечивающих очи- стку выбросов и стоков;

-противопожарная профилактика и др.

Всоставе расчетно-конструктивного раздела возможна проработка во- просов обеспечения общей устойчивости здания (сооружения) в ходе возведе- ния, сохранности конструкций от действия транспортных и монтажных нагру- зок и т.п.

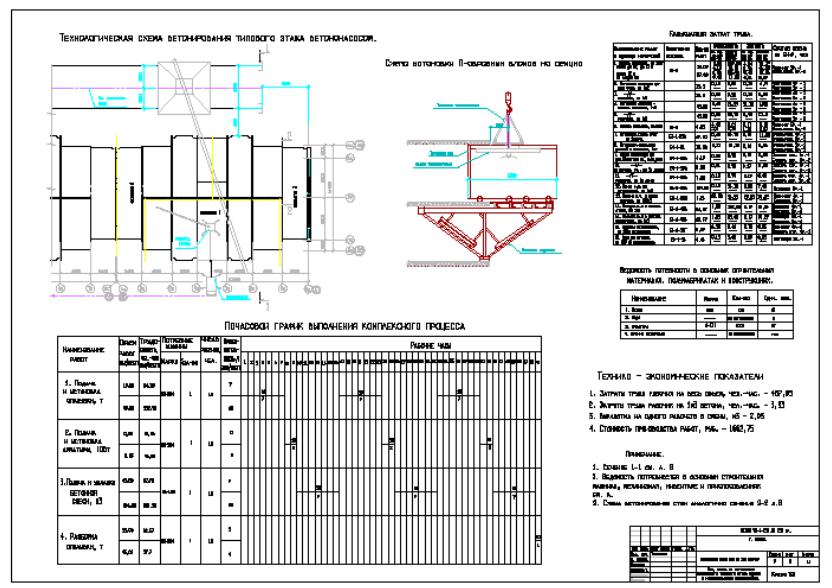

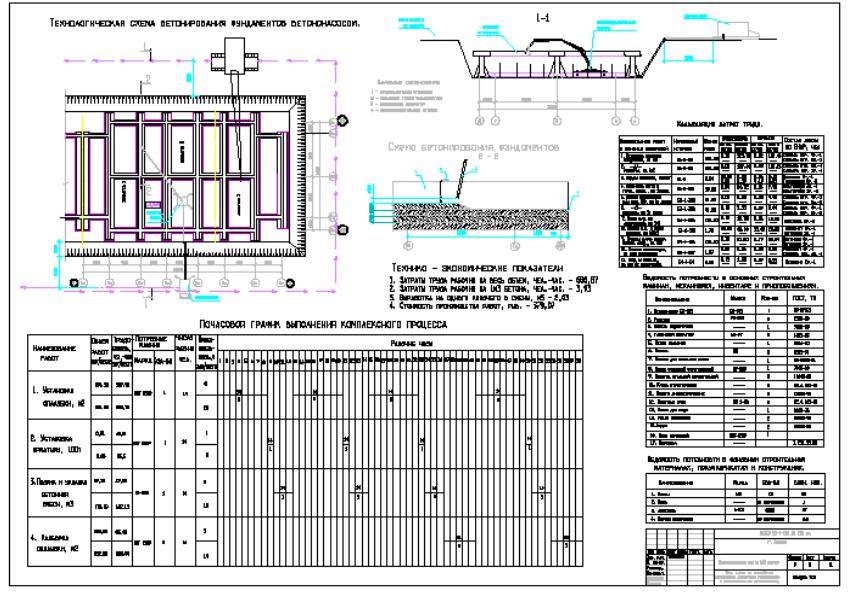

Всоставе раздела технологии и организации строительства должны быть разработаны мероприятия по охране труда и окружающей среды на стадии строительства проектируемого объекта:

- последовательность или совмещение работ назначаются с учетом безо-

16

пасного их производства;

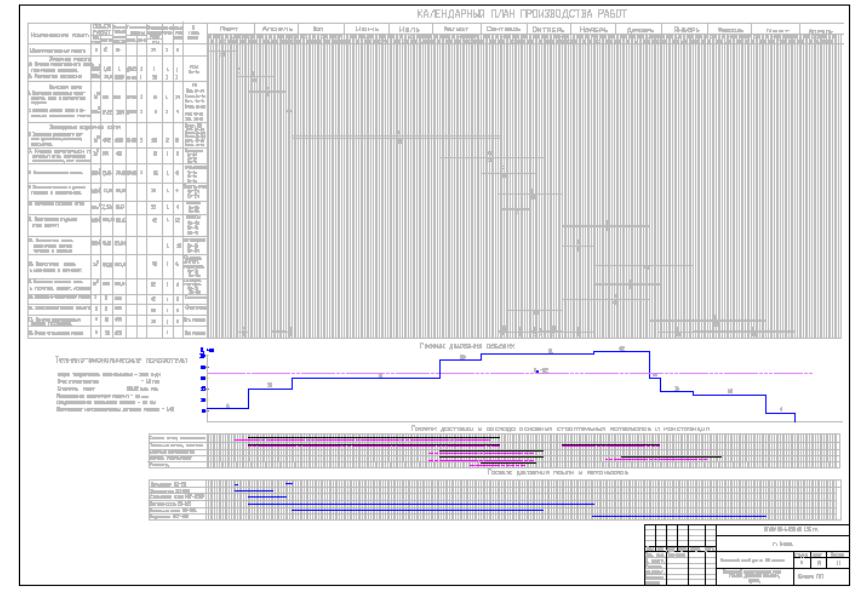

-дополнительные объемы работ, связанных с обеспечением безопасных условий труда, учитываются при разработке календарного графика возведения проектируемого здания (сооружения);

-нормокомплект приспособлений и инструмента из существующего ас-

сортимента подбирается для обеспечения возможности безопасного ведения работ при выполнении различных строительных процессов;

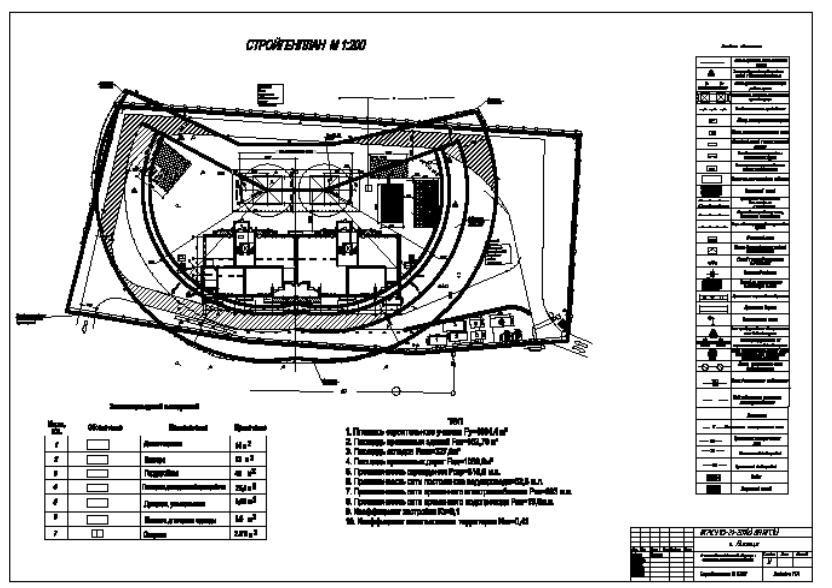

-машины и механизмы, бытовые помещения, временные сети, складские

площадки и транспортные пути размещаются на стройплощадке в соответствии

ссуществующими нормами безопасности;

-противопожарные мероприятия на строительной площадке разрабаты- ваются на весь период строительства;

-мероприятия по сохранению растительного слоя и существующих зеле-

ных насаждений разрабатываются для снижения воздействия на экологическую среду.

Безопасность производства на строительной площадке обеспечивается в основном тремя группами мероприятий:

общеплощадочными – для стройки в целом; объектными или технологическими – для данного объекта;

непосредственно на рабочих местах – для конкретного вида строитель- ных процессов, выполняемых на данном объекте.

Меры, обеспечивающие безопасность работающих при производстве от- дельных видов работ и их комплексов, учитываются во время разработки ка- лендарных планов производства строительно-монтажных работ (СМР), техно- логических карт и строительного генерального плана. В отдельных случаях, ко- гда решения по технике безопасности требуют проектной разработки, в пояс-

нительной записке следует выполнить схематические чертежи и отдельные расчеты для таких разработок.

Все перечисленные вопросы должны быть отражены в графической части проекта и в соответствующих разделах пояснительной записки, на листах чер- тежей генерального плана, строительного генерального плана и технологиче- ских карт, должны быть согласованы с консультантом по данному разделу от кафедры пожарной и промышленной безопасности. Более подробные рекомен- дации по выполнению раздела приведены в действующих методических указа- ниях кафедры пожарной и промышленной безопасности.

ЭКОНОМИЧЕСКИЙ РАЗДЕЛ.

Экономический раздел должен содержать обоснование экономической эффективности принятых в дипломном проекте решений по организации строительства и производству работ, расчет сметной стоимости запроектиро- ванного объекта и сравнительные технико-экономические показатели по проек- ту, характеризующие эффективность принятых технических и технологических решений, сравнение вариантов по уровню рентабельности (строительст- во+эксплуатация) и др.

17

Экономический раздел дипломного проекта может быть представляется двумя частями:

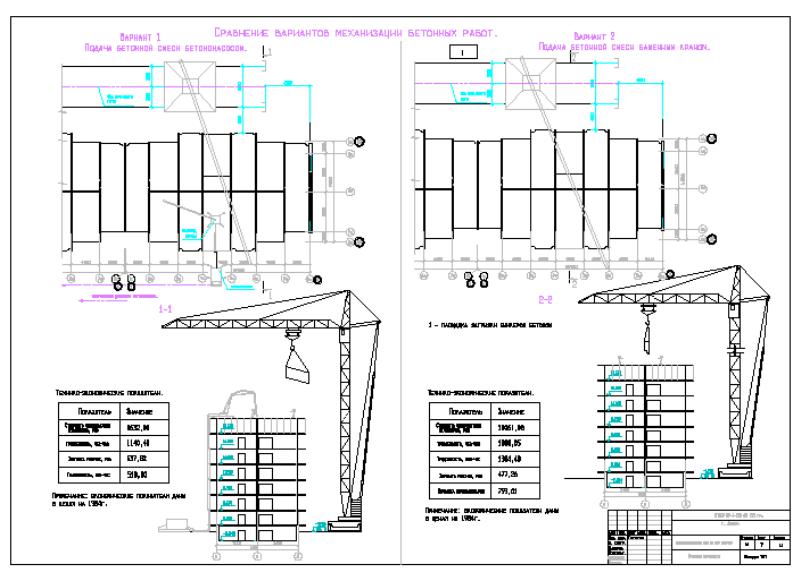

-технико-экономическая оценка эффективности вариантов рассмотрен- ных решений в проекте (обоснование принятых архитектурных и конструктив- ных решений, сравнение эффективности применения разных комплектов ма- шин и оборудования, выбор эффективных способов ведения работ, технико- экономические показатели проекта по различным разделам и т.п.);

-сметная часть (составление локальных и объектных смет, сводного сметного расчета и др.).

Расчет смет может быть выполнен ресурсным или другими методами, При выполнении раздела целесообразно использование электронной сметно- нормативной базы кафедры экономики строительства ВГАСУ.

Этапы проекта, подлежащие вариантной проработке, указываются в зада-

нии на дипломное проектирование или определяются в процессе дипломного проектирования руководителем дипломного проектирования и консультантом по экономическому разделу. В заключении экономического раздела приводится перечень итоговых технико-экономических показателей дипломного проекта, примерный состав которых приведен в таблице 1.

Экономические расчеты и обоснования в сметных расчетах выполняются под руководством консультантов по данному разделу от кафедры экономики и основ предпринимательства.

СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ.

Список использованных при дипломном проектировании источников должен содержать перечень основных печатных работ, на которые имеются со- ответствующие ссылки в тексте пояснительной записки. Литература включает- ся в список на том языке, на котором она издана.

Сведения об источниках приводятся в соответствии с требованиями ГОСТ 7.1-84 [14].

ПРИЛОЖЕНИЕ.

В приложении обычно содержатся различные материалы справочного, расчетного и вспомогательного значения:

-распечатки данных расчетов на ЭВМ;

-результаты испытаний;

-промежуточные математические доказательства, формулы и расчеты;

-таблицы вспомогательных цифровых данных;

-инструкции и методики, разработанные в процессе выполнения НИР;

-иллюстрации вспомогательного характера;

-задания на выполнения отдельных разделов проекта;

-распечатки и чертежи формата больше А4 и др.

Все приложения должны быть пронумерованы и иметь заголовки. Каждое приложение следует начинать с нового листа.

18

3 Примерный перечень технико-экономических показателей дипломного проекта (работы)

Таблица 1 - Технико-экономические показатели проекта

19

4 Требования к оформлению пояснительной записки

1.Пояснительная записки выполняется в соответствии с требованиями ГОСТ 7.32-2001 [15] на пронумерованных листах писчей бумаги формата А4 (210х297 мм) с рамкой размерами 185х287 (левое поле - 20 мм, остальные поля

-по 5 мм), заполненных с одной стороны. На всех листах пояснительной за- писки и листах чертежей размещают штампы по образцам ГОСТ Р 21.101-93* [16] с соответствующим заполнением всех граф. Примеры заполнения штам- пов приведены на рисунке 6.

2.Текстовая часть выполняется любым печатным (на пишущей машинке или с использованием компьютера и принтера) или рукописным способом на одной стороне листа белой бумаги формата А4 через одинарный межстрочный интервал. Цвет печатного шрифта должен быть черным, высота букв, цифр и других знаков — не менее 1,8 мм (кегль не менее 12). Разрешается использо-

вать компьютерные возможности акцентирования внимания на определенных терминах, формулах и др., применяя шрифты разной гарнитуры.

3.Вне зависимости от способа выполнения пояснительной записки каче- ство текста и оформления иллюстраций, таблиц, распечаток с ЭВМ должно удовлетворять требованию их четкого воспроизведения.

4.Фамилии, названия учреждений, организаций, фирм, название изделий и другие имена собственные, упоминаемы в пояснительной записке, приводят- ся на языке оригинала.

5.Текст сопровождается тщательно и технически грамотно выполнен- ными эскизами, схемами, чертежами (в масштабе и с указанием размеров). Ил- люстрации выполняются на отдельных листах, которые нумеруются и вклады- ваются в текст после первого упоминания соответствующей иллюстрации, либо в пределах текста. На все иллюстрации должны быть ссылки в тексте.

6.Пояснительная записка должна включать титульный лист и задание кафедры ТСП на дипломное проектирование, содержание, введение, все ос- новные разделы, предусмотренные заданием, список использованных источни- ков и приложения. Она должна быть сброшюрована и подписана студентом.

7.Содержание (третий текстовой лист пояснительной записки) включает введение, наименование всех разделов, подразделов, пунктов (если они имеют наименование), список использованных источников и наименование приложе- ний с указанием номеров страниц, с которых начинаются эти элементы поясни- тельной записки. Каждый структурный элемент пояснительной записки следует начинать с нового листа (страницы).

8.Разделы пояснительной записки должны иметь порядковую нумера- цию арабскими цифрами в пределах всего текста (за исключением приложе- ний). Подразделы должны иметь нумерацию в пределах каждого раздела. Но- мер подраздела состоит из номеров раздела и подраздела, разделенных точкой. В конце номера подраздела точка не ставится. Разделы, как и подразделы, мо- гут состоять из одного или нескольких пунктов.
