объѐм фибробетона составит 10,65 м3. Далее рассчитаем конечную стоимость 1м2 конструкции как совокупность затрат на фибробетон и на ткань (производитель Sioen) и изобразим в виде гистограммы.

Рис.6 Стоимость 1м2 исследуемой конструкции

Видно, что данный график (рис.6) аналогичен предыдущему, так как напрямую завит от стоимости фибробетона. И это наталкивает на те же самые выводы: полипропиленовый, базальтовый фибробетон и стеклофибробетон обойдется дешевле, чем стальной.

Вывод Из приведенных графиков видно, что использование пневмокаркасной опалубочной

системы, на которую пневматически наносится фибробетонная смесь,очень выгодно, так как затраты на материалы и на фибробетон невысоки. Также преимуществом опалубочной системы является легкость монтажа. А применение фибробетона позволяет в значительной степени уменьшить массу и материалоемкость конструкции свода за счет уменьшения еѐ толщины.

Библиографический список.

1.Василенко, А.Н. Проектирование и возведение монолитных зданий и сооружений с применением пневматической опалубки: учебное пособие/А.Н. Василенко; Воронеж. гос. арх.-строит. ун-т. - Воронеж, 2010. -180с.

2.Казаков, Д.А. Технология применения пневмокаркасных опалубочных систем с учетом влияния конструкционных соединений: автореф.дис. канд.тех.наук: защищена 26.05.2005, утв. 11.09.2005 / Д.А. Казаков – ВГАСУ.- Воронеж, 2005. – 22с.

3.Мелькумов В.Н., Ткаченко А.Н., Казаков Д.А., Хахулина Н.Б. Перспективы применения геодезических методов наблюдения за деформациями пневматических опалубок. Научный вестник Воронежского государственного архитектурностроительного университета. Строительство и архитектура. 2015. № 1 (37). С. 51-58.

31

УДК 692.23

А. И. Шевченко, В. А. Чертов

ЭФФЕКТИВНОСТЬ ПРИМЕНЕНИЯ ВЕНТИЛИРУЕМЫХ ФАСАДОВ РАЗЛИЧНЫХ КОНСТРУКЦИЙ В СОВРЕМЕННОМ СТРОИТЕЛЬСТВЕ

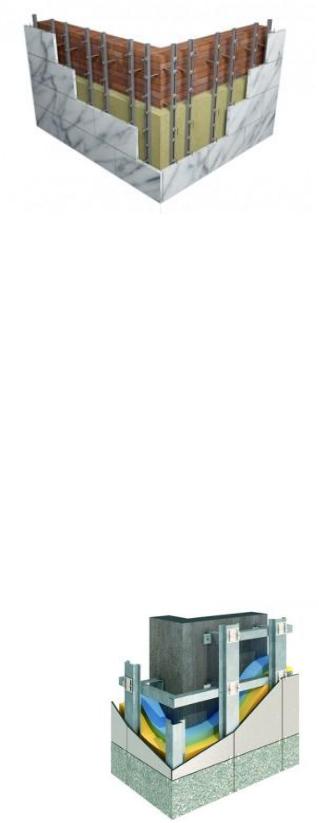

В работе кратко описываются основные преимущества применения вентилируемого фасада. Конструкция вентилируемых фасадов относится к наружному типу утепления здания. На несущем фасаде здания монтируется каркас, который является опорой для утеплителя, его гидроветрозащиты и собственно облицовки. Особенность конструкции – воздушная прослойка между утеплителем и облицовочным слоем, выполняющая роль вентиляционного канала, перемещающего влажные потоки воздуха от цоколя вверх. Постоянное просушивание утеплителя создаѐт условия для эффективной теплостабилизации, парорегуляции, шумопоглощения всей конструкции вентилируемых фасадов.

Ключевые слова: вентилируемый фасад, керамогранит, линеарные панели, алюминиевые композитные панели, профнастил стеновой, фасадные кассеты, фиброцементные фасадные панели.

A. I. Shevchenko, V. A. Chertov

ADVANTAGES OF VENTILATED FACADE STRUCTURES IN MODERN BUILDING INDUSTRY

The paper briefly describes the main advantages of using a ventilated facade. Design ventilated facade refers to the outer insulation of the building type. On the facade of the building bearing mounted skeleton, which is a support for the heater, to protect it from the wind and facing. Design features - air gap between the insulation and the facing layer, performing the role of the duct transporting the moist air flows from the cap upwards. Continuous drying heater creates the conditions for effective stabilization, regulation of steam, noise reduction throughout the design of ventilated facades.

Keywords: ventilated facade, granite, linear panel, aluminum composite panels, profiled wall, facade cassettes, fiber cement facade panels.

Вкачестве внешней отделки жилых зданий и производственных строительных объектов все чаще используются вентилируемые фасадные системы.

ВРоссию эта инновационная технология пришла в 90-е годы из европейских государств, в частности из Германии и Финляндии, где она успешно применялась уже более 30 лет в строительных и реконструктивных работах для облицовки промышленных, административных и жилых зданий.

©Шевченко А. И., Чертов В. А.

32

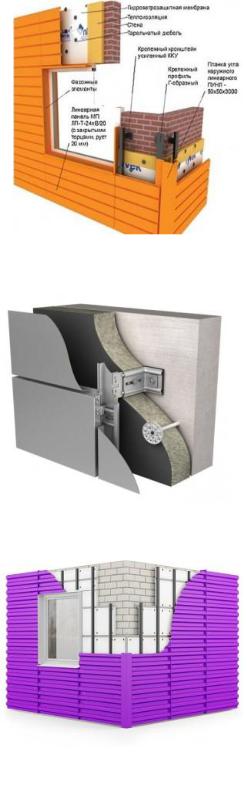

Профнастил стеновой (рис. 5) – один из самых экономичных и поэтому востребованных облицовочных материалов. Основной характеристикой является высота профиля – чем она больше, чем жестче изделие. При этом профнастил имеет небольшой вес, что позволяет использовать его для облицовки старых зданий.

Облицовку из профнастила можно делать как с вертикальным направлением борозд, так и с горизонтальным и даже диагональным.

Его преимущества:

доступная стоимость;

длительный срок службы без потери внешней привлекательности;

отсутствие необходимости в постоянном уходе – гладкая поверхность не способствует задержке пыли и грязи;

подходит для зданий любого типа – как жилых, так и промышленных.

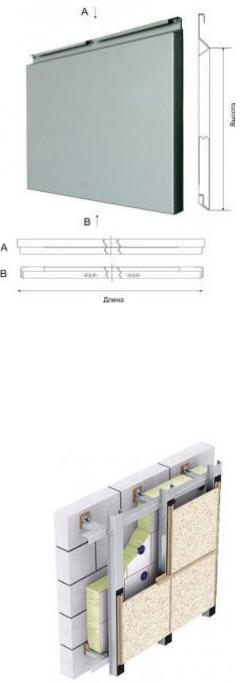

Фасадные кассеты (рис. 6) – представляют собой легкие металлические листы, загнутые со всех сторон. Производят элементы самой разной формы: прямоугольник, квадрат, трапеция, треугольник. Сверху кассеты покрывают полимерной пленкой, выполняющей защитную и декоративную функции.

высокое качество элементов гарантирует длительный срок службы фасада;

малый вес, не создающий нагрузки на несущий каркас здания, позволяет облицовывать ими не только старые, но высотные здания;

хорошо защищают стены от ветровых нагрузок и осадков;

разные формы дают широкие возможности дизайна фасада;

по желанию заказчика, изделиям может быть придана

практически любая форма.

Фиброцементные фасадные плиты (рис. 7) – также как и профнастил, является очень востребованным облицовочным материалом вентилируемых фасадов.

При их изготовлении используется высококачественный цемент, минеральные наполнители и различные волокна: целлюлозные, пластмассовые, стеклянные. Волокна имеют большое значение для уменьшения линейных расширений панелей, которые возможны при воздействии высоких температур и температурных перепадов. Они также служат для армирования материала.

Достоинства фиброцементых панелей:

Рис. 7. Облицовка фасада

фиброцементной плитой

35

высокое качество;

возможность монтажа в любое время года;

срок службы до 30 лет; стойкость к воздействиям атмосферных осадков и ветра;

стойкость к химическим веществам и ультрафиолету;

структура панелей повышает тепло- и звукоизоляционные показатели здания;

большое количество цветов и фактур панелей.

Есть и другие облицовочные материалы для вентилируемых фасадов, поэтому каждый потребитель может подобрать для своего дома материал, удовлетворяющий таким требованиям как внешняя эстетика дома, доступная стоимость и хорошее качество.

Приведем сравнительные диаграммы описанных выше типов конструкций по следующим параметрам:

1)Срок службы (рис. 8а);

2)Стоимость 1 кв.м. материала (рис. 8б);

3)Морозоустойчивость (рис. 8в);

4)Трудоемкость монтажа на 100 кв.мповерхности (рис. 8г).

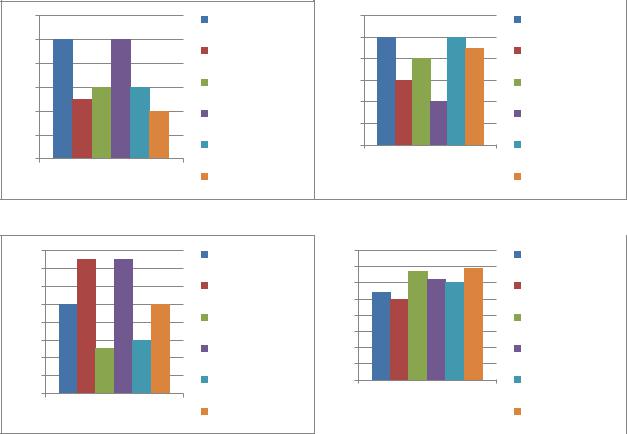

Рис. 8. Сравнение типов конструкций

Выполним расчет наиболее эффективного конструктивного варианта вентилируемого фасада, воспользовавшись методом распределения по нормализованным шкалам (табл.1, табл.2).

36

Таблица 1

Исходные данные для сравнения вариантов

Расчеты значений промежуточных показателей вариантам fkiприведены ниже: Фактор 1 (срок службы), Fср=34 года.:

-вариант 2 (В2): (25-34) / (34-20) = -9 / 14 = -0.64;

-вариант 3 (В3): (30-34) / (34-20) = -4 / 14 = -0.29;

-вариант 5 (В5): (30-34) / (34-20) = -4 / 14 = -0.29.

Фактор 2 (Стоимость 1 кв.м), Fср=783рублей:

-вариант 2 (В2): (600-783) / (783-1000) = -183 / -217 = +0.84;

-вариант 3 (В3): (800-783) / (783-1000)= -0.08;

-вариант 6 (В6): (900-783) / (783-1000) = -0.54.

Фактор 3 (Морозоустойчивость), Fср= 102 цикла:

-вариант 1 (В1): (100-102) / (102-50) = - 2 / 52 = -0.04;

-вариант 5 (В5): (60-102) / (102-50) = -42 / 52 = -0.81;

37

- вариант 6 (В6): (100-102) / (102-50) = - 2 / 52 = -0.04.

Фактор 4 (Трудоемкость монтажа), Fср=302 чел-час.:

-вариант 1 (В1): (270-302) / (302-345) = -32 / -43 = +0.74;

-вариант 3 (В3): (334-302) / (302-345) = 32 / -43 = -0.74;

-вариант 4 (В4): (310-302) / (302-345) = 8/ -43 = -0.19;

-вариант 5 (В5): (300-302) / (302-345) = -2/ -43 = +0.05;

Подсчитав значение Χi, можно сделать обоснованный вывод, что наиболее эффективным вариантом с учетом всего комплекса рассмотренных факторов является вариант 4(Χi= +2.81), а наименее эффективным – вариант 6(Χi= -2.58). Более наглядно полученные результаты представлены на нормализованных шкалах:

Наименование фактора: 1. СРОК СЛУЖБЫ, лет.

Выводы.

В ходе работы выявлены плюсы и минусы использования системы вентилируемого фасада.Достоинства данной технологии:

38

Снижение расходов на отопление здания ввиду того, что теплоизоляция, не собирая конденсат, сохраняет нормальный уровень влажности;

Движение воздуха в воздушном зазоре способствует созданию в доме комфортного микроклимата даже при отсутствии других систем вентиляции и кондиционирования;

Система надежна в плане пожаробезопасности;

Отведение конденсата через дренажную систему сохраняет целостность стен;

Повышаются показатели звукоизоляции строения;

Большой выбор материалов финишного слоя;

Нет необходимости в дорогостоящей подготовке стен к монтажу фасада;

Возможность монтажа в любое время года ввиду отсутствия «мокрых» работ;

Удобство монтажа и сокращение сроков строительства;

Увеличение полезной площади здания в связи с уменьшением толщины наружных стен, которое компенсируется слоем внешнего утеплителя.

Недостатками являются:

Необходимость привлечения профессионалов к монтажу системы;

Довольно высокая стоимость фасада.

Также подобран наиболее эффективный вариант конструкции вентилируемого фасада

– облицовка наружных стен профнастилом, который является самым востребованным облицовочным материалом на современном рынке за счет его экономичности.

Библиографический список

1.Гагарин В. Г., Грановский А.В. Вентилируемые фасады. Проблемы проектирования.[Электронный ресурс]. URL: http://www.diat.ru, раздел: «Стены и фасады».

2.Пискун А. Е. CтройПРОФИль №3(89) 2011. «Рациональные технологические параметры устройства навесных вентилируемых фасадов жилых домов»

3.Национальная информационная система по строительству[Электронный ресурс].

URL:http://know-house.ru/
