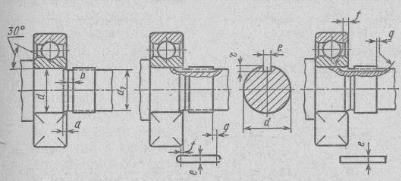

Таблица 29/3/. Размеры канавки на валу под язычок стопорной шайбы, мм


Диаметр от-	d1 наиб	a	b	cнаим	e	fнаим	gнаим
верстия под
подшипник
17	15.75			2		3.5	1
20	18.75	1.5
25	23.5				6	4
30	28.5		2
35	33.5
35	33.5
40	38.5	2
45	43.5			3		5
50	48.5						1.5
55	53.5
55	53.5
60	58.5				8
60	58.5
65	63.5
65	63.5	2.5
70	68	2.5
						6

75	73
75	73
80	77.7		3
80	77.7
85	82.7
		3

90	87.7
90	87.7			5	10
95	92.7			5	10
95	92.7						2
100	97.7						2
		3.5				7.5

110	107.2
110	107.2				12
120	117				12
120	117

			90

Таблица 30/3/. Прорези с зажимным винтом для стопорения установочных гаек, мм


Резьба	D3	d1	d2	A	c	B	Винт
М18x1.5	26.5
М20x1.5	27.5					15
М24x1.5	33	М4x0.7	4.5	2	3	18	М4x8
М27x1.5	37.5					20
М30x1.5	39
М33x1.5	44
М33x1.5	44					25
М39x1.5	49.5	М5x0.8	5.5	2.5	4		М5x10
М42x1.5	53.5					30
М45x1.5	56.5	М6x1	6.5	3	4.5		М6x10
М48x1.5	60

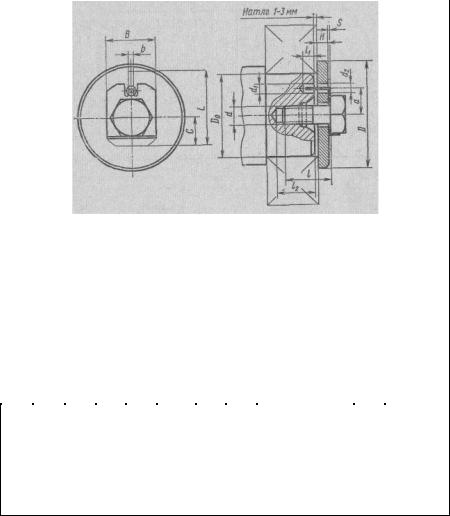

Таблица 31/3/. Торцевое крепление внутреннего кольца подшипника одним винтом, мм


Do	a	d1	l1	l2	D	H	d2	B	l	b	c	S	D
30	10				40			25	34		13	0.8	8
35					45
40		5	5	25	50	5	5			4.5
45	15				55			30	44		17	1	10
50
55					60
60					65				54				42
65					70
70					80
75	20	6	6	32	85	8	6	35		5.5	21	2.5
80					90				56				16
85					100
90					105

Примечание: материал шайбы – Ст3, материал стопорной планки – Ст2.

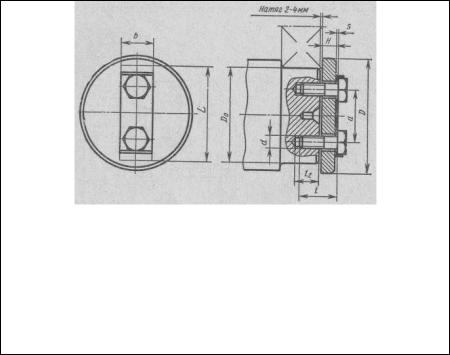

Таблица 32/3/. Торцовое крепление внутреннего кольца подшипника двумя винтами, мм

	Вал		Шайба		Стопорная план-			Размеры
			торцовая			ка		болта
Do	a	l2	D	H	b	L	S	d	L
105			120
110	60	30	130	10	35	100	1	16	30
120			140

Примечание: материал шайбы – Ст3, стопорной планки – Ст2.

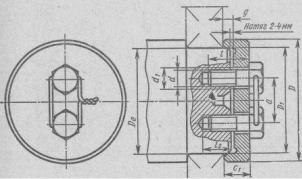

Таблица 33/3/. Торцовое крепление кольца подшипника проволочным замком, мм


	Вал			Шайба торцовая				Размеры
								болта
Do	a	l2	D	g	C1	d1	δ	d	e
60	20		70		16	12		10	20
65			75
70	30		80
75		25	85	7			0.1	12	25
80			90		17	14
85	40		100
90			105

Таблица 34/3/. Центровые отверстия для валов с торцовым креплением, мм


Диаметр вала	d	d1	d2	l	l1
	Крепление центральным болтом
30, 35	10	10.5	13	25	1.9
40, 45, 50	12	12.5	18	25	2.2
от 55 до 90	16	16.5	22	32	2.4
95, 100	20	20.5	30	35	3.0

	Крепление двумя болтами
от 105 до 120	8	20	-	15	10

Особое внимание следует обращать на закрепление внутренних колец конических роликоподшипников. В этих подшипниках сепаратор выступает над торцом внутреннего кольца и не дает возможности завернуть гайку до торцовой поверхности внутреннего кольца, поэтому необходимо между подшипником и шайбой ставить промежуточное кольцо (рис.

54).

Рис. 54

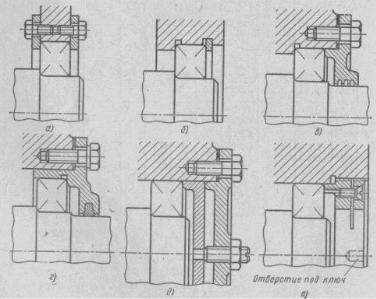

Способы крепления наружного кольца в корпусе показаны на рис. 55:

а - кольцами, привинчиваемыми к стенкам корпуса; б - пружинным разрезным стопорным кольцом, встав-

ленным в проточку корпуса (табл. 35); этот способ применяют в тех случаях, когда невозможно осуществить в корпусе упорный бурт;

в - крышкой и упорным буртиком в стакане или корпусе; такое крепление допускает значительные осевые нагрузки; применяется для радиальных подшипников; в случае радиаль- но-упорных подшипников упорный бурт в корпусе не нужен;

г - крышкой-стаканом; подшипники регулируют набором прокладок между крышкой и корпусом;

д - фасонной шайбой, перемещаемой винтом; е - резьбовым кольцом (табл. 36).

Рис. 55

Таблица 35/3/. Кольца пружинные стопорные для крепления подшипников в корпусе, мм


Отверстие в корпусе							Кольцо
D	D2	m	n	Dk	D1	d1	S	b	R	l	r
26	27.2		1.5	27.8	23.5			2.8	10.8	6.5	2.5
30	31.4	1.3		32.2	27.5	2	1.2	3	13	8
32	33.7			34.5	29.3				14	9
								3.4
35	37			37.8	32.5				15	12	3
		1.7					1.5
40	42.5			43.5	37.5				18	15
								4
47	49.5			50.5	43.7				21	17
								4.5
		2.2					2
52	55		2	56.2	49.2	2.5			24.2
								4.6
62	65			66.2	58.8				29.2
		2.8					2.5	5		18
72	75			76.5	68				34.5
								5.6
80	83.5			85.5	76				39
								6.3
85	88.5			90.5	80.8				40.8
								6.4			3.5
90	93.5			95.5	85				43.2

								6.9
100	103.5			105.5	94				48.2	20
								7.6
110	114	3.3		117	104	3	3		53.7
			3					8.6
120	124			127	113				58.7
								9.4
										25

Таблица 36/3/. Размеры резьбовых колец для крепления наружных колец подшипников, мм


D	D1	D2	a	c	d1	H	h	l	d3	d4	h2	b1	l1
47	M52x1.5	38	4										18
52	M56x1.2	42		4
62	M68x1.5	50	5		6	20	6	8
62	M68x1.5	50	5		6	20	6	8					20
72	M76x1.5	60											25
72	M76x1.5	60											25
80	M85x1.5	68							M6	6.5	3.5	5	28
80	M85x1.5	68							M6	6.5	3.5	5	28
85	M90x1.5	75	6	5
85	M90x1.5	75
90	M95x1.5	78
90	M95x1.5	78			7	25	7	10					30
100	M105x1.5	86			7	25	7	10					30
100	M105x1.5	86

Конструкции и рекомендуемые размеры крышек приведены в табл37-40.
