Задание № 3.Получение семейства выходных характеристик полевого транзистора в схеме с общим истоком.
4.3.1 При плавном изменении напряжения питания стока Е2 от 0 до 10 В и фиксированных значениях напряжения Uзи= -1,5В; -1,0В;-0,5В; 0В;+0,5В получите семейство выходных характеристик полевого транзистора. Полученные данные занесите в таблицу 2. По результатам измерений построить семейство выходных характеристик. Для установления значения Uзи= +0,5В необходимо поменять полярность подключения источника Е1.
Таблица 2
Uзи, В |
-1.5 |
||||||||||
Е2, В |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
Uси, В |
|
|
|
|
|
|
|
|
|
|
|
Ic, mA |
|
|
|
|
|
|
|
|
|
|
|
Uзи, В |
-1,0 |
|||||||||||
Е2, В |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
Uси, В |
|
|
|
|
|
|
|
|
|
|
|
|
Ic, mA |
|
|
|
|
|
|
|
|
|
|
|
Uзи, В |
-0.5 |
|||||||||||
Е2, В |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
Uси, В |
|
|
|
|
|
|
|
|
|
|
|
|
Ic, mA |
|
|
|
|
|
|
|
|
|
|
|
Uзи, В |
0.0 |
|||||||||||
Е2, В |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
Uси, В |
|
|
|
|
|
|
|
|
|
|
|
|
Ic, mA |
|
|
|
|
|
|
|
|
|
|
|
Uзи, В |
+0.5 |
|||||||||||
Е2, В |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
Uси, В |
|
|
|
|
|
|
|
|
|
|
|
|
Ic, mA |
|
|
|
|
|
|
|
|
|
|
|
4.3.2
Определите крутизну передаточной
характеристики транзистора S
при изменении напряжения затвор–исток
в диапазоне от –1,0 В до 0 В по формуле
.
Полученное значение запишите в отчет.
4.3.3
Вычислите
ток стока
для средней точки активного режима и
определите по переходной характеристике
соответствующее значение напряжения
за твор–исток
.
Задание № 4. Исследование работы транзисторного каскада с общим истоком.

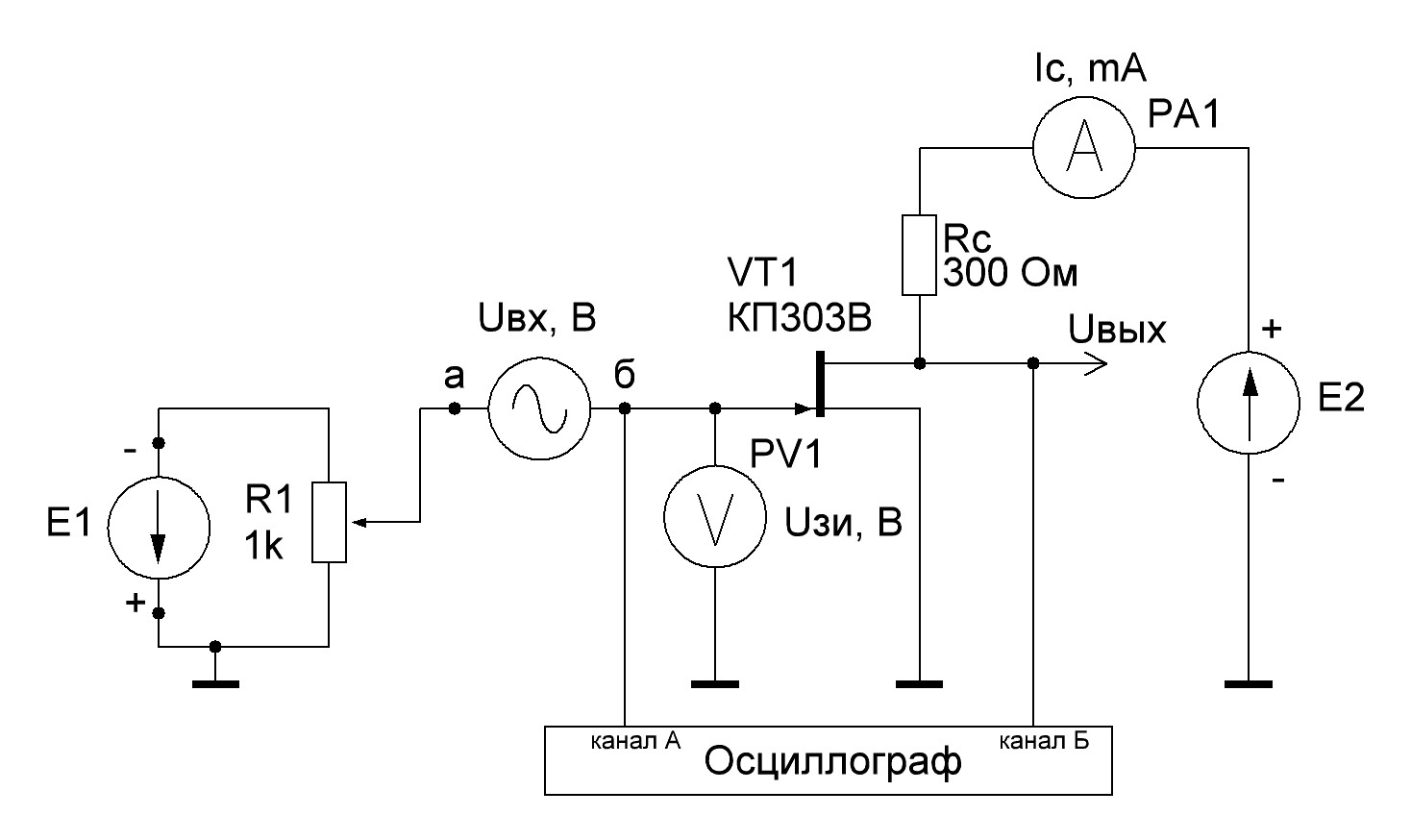

Рис. 4.1 Принципиальная электрическая схема для
исследования усилительного каскада на полевом
транзисторе
4.4.1.
Установите амплитуду напряжения
источника входного гармонического
напряжения
= 0, величину напряжения источника ЭДС
стока Е2 = 5 В.Установите резистором R1
напряжение Uзи равное значению
,
полученному в п. 4.3.3.
Плавно увеличивая амплитуду входного сигнала , получите на экране осциллографа максимальный неискаженный выходной сигнал. Cкопируйте изображения входного и выходного сигнал в отчет. Сопоставьте осциллограммы и сделайте вывод о соотношении фаз входного и выходного сигналов транзисторного каскада с общим истоком.
4.4.4.
С помощью осциллографа измерьте значения
амплитуд входного
и выходного
сигналов. Для этого, используя визирные
линии графических индикаторов, определите
по осциллограммам входного и выходного
сигналов максимальные и минимальные
мгновенные значения указанных напряжений.
Для определения амплитуды сигналов
используйте формулу
.
Полученные результаты запишите в отчет.
4.4.5.
Используя полученные значения амплитуды
входного и выходного сигналов, определите
коэффициент усиления транзисторного
каскада по формуле
.
Результат запишите в отчет.
4.4.6.
Вычислите коэффициент усиления
транзисторного каскада по формуле
,
где S
– значение крутизны, полученное в п.
4.3.2. Результат запишите в отчет. Сравните
измеренное (п. 4.4.5) и рассчитанное значения
коэффициента усиления. Объясните
полученный результат.
4.4.7. Исследуйте, как влияет положение рабочей точки на работу транзисторного каскада с общим истоком. Для этого, регулируя напряжение источника ЭДС затвора Е1 измените значение напряжения затвор–исток примерно на 30% от величины , полученной в разделе 4.3.3, сначала в сторону увеличения, а затем в сторону уменьшения. Пронаблюдайте характер искажения выходного сигнала. Скопируйте в отчет изображение, полученное на осциллографе в обоих случаях. Объясните причину наблюдаемых искажений выходного сигнала.
