9.1. Получение чертежей деталей на основе твердотельной модели SolidWorks

При разработке чертежей конструктор в SolidWorks может создавать следующие изображения (в соответствии с ГОСТ2.305-82): 1) проекционные виды; 2) виды «по стрелке»; 3) разрезы, в том числе местные; 4) ступенчатые разрезы; 5) сечения; 6) выносные элементы; 7) прямоугольные и косоугольные проекции. Система SolidWorks использует общепринятые понятия чертежного листа, вида, местного вида и т.д. Поэтому для оформления чертежа, прежде всего, необходимо указать формат листа или формат основной надписи, соответствующей тому или иному формату листа (рис. 60). Несмотря на то, что в базовую поставку SolidWorks входят шаблоны основной надписи, соответствующие ЕСКД, пользователь может сам настроить любой шаблон основной надписи, соответствующий различным форматам и типам основной надписи (первый, второй листы и т.д.).

Заметьте, что настройка шаблона производится стандартными средствами SolidWorks. Для проектируемых трехмерных деталей и сборок можно создавать в SolidWorks двухмерные чертежи. Детали, сборки и чертежи являются связанными документами; при внесении любых в детали или сборки в документ чертежа также изменяется. Чертежи состоят из одного или нескольких видов, сгенерированных из детали или сборки. Прежде чем создать чертеж, необходимо открыть и сохранить связанные с ним деталь или сборку. Файлы чертежа SolidWorks имеют расширение slddrw.

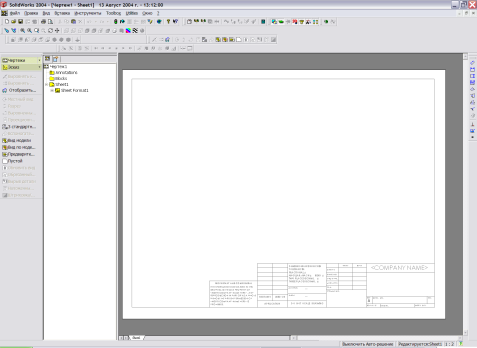

Рис. 60. Выбранный пользователем формат листа

Таблица 5

Подходы к разработке рабочих чертежей

Характеристика	AutoCAD	SolidWorks
создание чертежей	рисование линий	генерируются автоматически из моделей (деталей или сборок)
стандарты	по умолчанию - ANSI (дюймы) и ISO (мм) с основными надписями для DIN и JIS	стандарты ANSI, ISO, DIN, GOST, JIS, BSI и BG доступны в параметрах свойств для документов, кроме того они могут быть сохранены в основных надписях
масштаб	масштаб "окон просмотра"	масштаб листов и видов как свойств
несколько чертежей	несколько "компоновок"	несколько листов чертежа
чертежные виды	просмотр созданного вручную с помощью "окон просмотра", геометрии и уровней	3 стандартных вида, именованные виды (например, изометрия и разнесенный), а также виды По модели создаются автоматически из моделей; производные виды (проекционные, вспомогательные, сечения, местные, разъединенные, вынутые разрезы и наложенные виды) создаются с помощью одного или двух шагов из стандартных видов

Окончание таблицы 5

Характеристика	AutoCAD	SolidWorks
размеры	вставляются вручную и не изменяют геометрию	размеры модели указываются в чертежах а элементы вставляются из моделей в чертежах; размеры моделей можно изменять в чертежах и они имеют ссылки на модели; справочные размеры в чертежах изменять нельзя, но они обновляются автоматически при изменении модели
спецификация	список деталей создается путем извлечения информации об атрибутах вручную	автоматически генерируется с номером позиции, количеством, номером детали, описанием, настраиваемыми свойствами; номерами в связанных выносках; и точкой привязки

Для построения чертежей в системе SolidWorks c твердотельной модели достаточно указать на любой вид этой модели и чертеж будет сгенерирован автоматически. Данное правило применимо к деталям и сборкам. Можно создавать автоматически как стандартные виды, так и определенные (например, изометрическая проекция детали) (рис. 61). Для создания нового чертежа: 1) выберите Файл, Создать или нажмите кнопку на панели инструментов Стандартная. Появиться диалоговое окно Создание. 2) выберите чертеж и нажмите OK. Появиться диалоговое окно Использовать основную надпись, завершите настройки выбором типа основной надписи.

Рис. 61. Создание чертежа детали

Рис. 62. Получение 3-х стандартных видов

После выполнения вышеперечисленных действий откроется новый документ чертежа SolidWorks с использованием выбранной основной надписи, а текущий масштаб листа отобразится в строке состояния в нижней части окна SolidWorks. Параметры листа можно установить в начале создания чертежа или позднее. Для задания параметров листа правой кнопкой мыши нажмите на значок листа в дереве конструирования FeatureManager или в любой пустой области листа чертежа, или нажмите на ярлык листа в нижней части окна чертежа и выберите Свойства. Появиться диалоговое окно Параметры окна.

Основную надпись чертежа можно настроить в соответствии со стандартным форматом, установленным на предприятии.

Окно чертежа SolidWorks содержит дерево конструирования FeatureManager, похожее на дерево конструирования в окнах детали и сборки.

Дерево конструирования FeatureManager состоит из иерархического списка элементов, относящихся к чертежу. SolidWorks позволяет генерировать различные типы видов для чертежей деталей или сборки: 3 стандартных вида, Ортогональная проекция, Именованный и Относительно модели. Можно также из существующих видов создать виды следующих типов: Дополнительный, Местный, Сечение, Расстановка сечений и Разъединенный.

Перед созданием чертежа SolidWorks необходимо открыть и сохранить документ детали или сборки, для которых он создается. При перетаскивании детали или сборки в чертеж по умолчанию создаются 3 стандартных вида. На левом нижнем виде в проекции по третьему углу отображается стандартный вид Спереди детали или сборки. Выравнивание видов сверху и сбоку фиксируется относительно вида спереди. Вид сверху можно перемещать по вертикали, а вид сбоку - по горизонтали.

Вид Ортогональная проекция создается путем проецирования ортогонального вида с использованием проекции По первому углу или По третьему углу, как указано в диалоговом окне Параметры листа. Для создания вида Ортогональная проекция нажмите кнопку на панели инструментов Чертеж. Дополнительный вид похож на вид ортогональной проекции, но развертывается перпендикулярно кромке существующего вида, относительно которой строится дополнительный вид. Для создания дополнительного вида нажмите кнопку на панели инструментов “Чертеж”.

Принадлежность элементов в чертеже зависит от того, что было активно в момент создания элемента. Объекты эскиза, заметки или другие элементы могут относится к листу чертежа, к отдельному виду или к основной надписи. В общем, для редактирования элемента его деталь-владелец должна быть активизирована.

В документы детали и сборки SolidWorks можно добавлять различную необходимую информацию по оформлению моделей, такую как размеры, заметки, обозначения и т.д. Существует множество различных параметров для настройки SolidWorks документов в соответствии с ЕСКД или установленными на предприятии стандартами по оформлению. Разрезы в SolidWorks (рис. 63) создаются путем разделения вида с помощью линии сечения. Вид может быть прямым сечением или смещенным сечением, определенным ступенчатой линией сечения. Линия сечения может также включать дуги. Для редактирования буквенной метки на линии сечения дважды щелкните на метку, введите новую метку и нажмите Enter. Для изменения расположения линий сечения перетащите их в нужное место. Для изменения направления разреза, указанного стрелками, дважды нажмите где-либо вдоль линии сечения. В разрезах используется образец штриховки, заданный по умолчанию, как определено при выборе команд Инструменты, Параметры, Штриховка. Изменения образца штриховки вступят в силу только в следующем сеансе SolidWorks. Осевые линии автоматически добавляются туда, где это необходимо в разрезе. Длину осевых линий можно изменять, перетаскивая их за конечные точки.

При создании (или выравнивании разреза) сборки можно исключить (оставить неразрезанными) выбранные компоненты, указав Индикатор сечения. Свойства чертежного вида можно установить в окне Свойства чертежного вида, в котором представлена информация о чертежном виде и модели или сборке, которую он представляет, масштаб вида, тип размеров и конфигурация. При работе с чертежом можно использовать параметр Скрыть вид для скрытия всего вида. Скрытый вид можно потом просмотреть снова, используя Отобразить вид. При скрытии вида, который содержит зависимый местный вид или разрез, предоставляется возможность скрыть и зависимые виды.

Большую часть времени при традиционном оформлении чертежа занимает простановка размеров (рис. 64). При простановке размеров, как в модели, так и в чертеже пользователю нет необходимости вызывать специализированные команды (горизонтальный, вертикальный размер и т.п.). Тип размера выбирается автоматически в зависимости от выбранного объекта и положения курсора в пространстве. Размеры на чертеже SolidWorks связаны с моделью, поэтому какие-либо изменения модели отражаются на чертеже. Обычно размеры создаются по мере создания каждого элемента детали, затем они вставляются в различные чертежные виды.

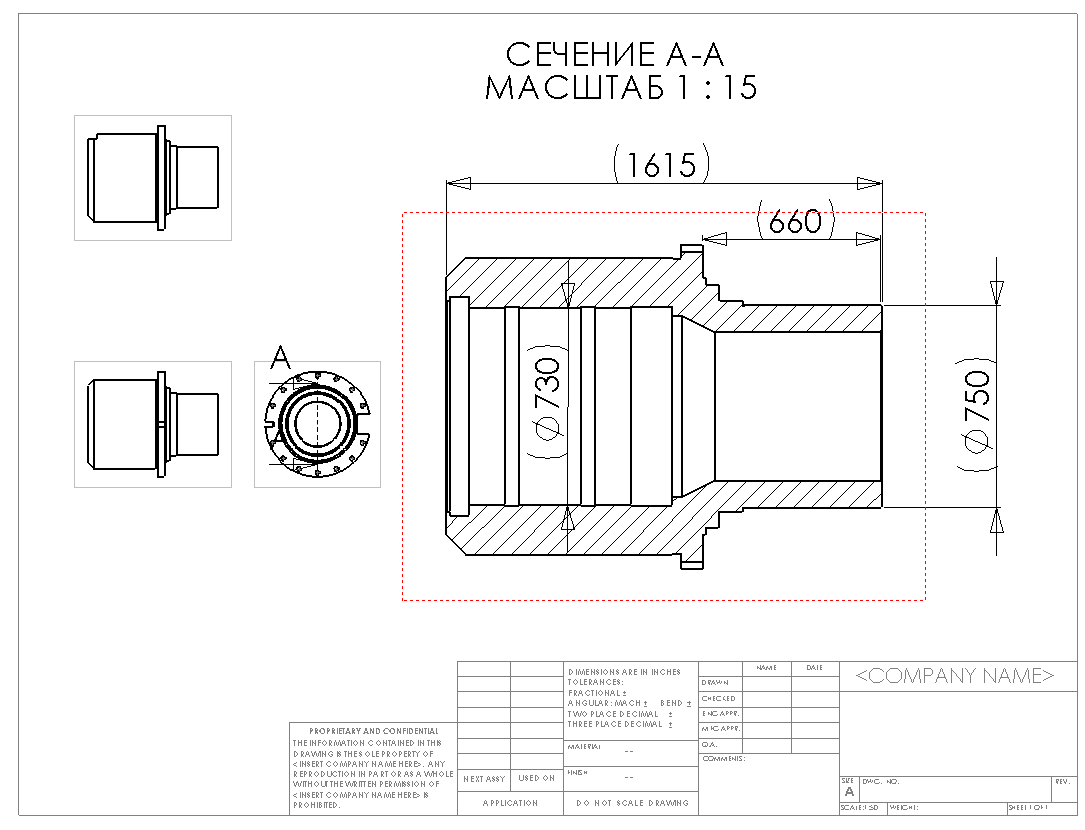

Рис. 63. Построение сечения

Рис.64. Оформление чертежа детали

При изменении размера в модели чертеж обновляется, а при изменении импортированного в чертеж размера изменяется модель. SolidWorks позволяет также добавлять размеры в документ чертежа, но только справочные размеры, которые являются управляемыми. Справочные размеры показывают размеры модели, но их нельзя использовать для управления моделью и их значение невозможно изменить. Справочные размеры по умолчанию отображаются серым цветом, в скобках. Однако при изменении модели справочные размеры обновляются соответствующим образом. Размеры базовой линии не являются справочными размерами. Их нельзя использовать для управления модели и их значение невозможно изменить.

Размеры автоматически группируются и выравниваются на основе значений интервала, указанного для параметра Сместить расстояния размеров в Параметрах размеров.

Если смежные размеры располагаются слишком близко друг к другу, выноски автоматически сгибаются под нужным углом, чтобы текст не перекрывался. Ординатные размеры - это набор размеров, начинающихся с нулевой ординаты в чертеже или эскизе. Они являются вспомогательными размерами.

Их значение невозможно изменить и их нельзя использовать для управления модели. Ординатные размеры измеряются от первой выбранной оси. Тип ординатного размера (горизонтальный, вертикальный или угловой) определяется ориентациями выбранных точек.

Чертеж в SolidWorks можно создавать, используя только двухмерные геометрические фигуры, без ссылки на существующие модели или сборки. Нарисованные геометрические фигуры могут управляться взаимосвязями, а также параметрическими размерами. Система имеет пополняемую базу данных допусков и посадок и может быть настроена пользователем по критерию «наиболее используемый допуск».

SolidWorks позволяет проставлять специальные символы в соответствии с ЕСКД. Далее под специальными символами будем понимать: 1) допуски формы и расположения поверхности; 2) изображение и обозначение швов неразъемных соединений, в том числе сварных, клееных и т.д.; 3) маркировку и клеймение изделий; 4) обозначение резьбы.

SolidWorks позволяет создать чертеж, используя только двухмерные геометрические фигуры, без ссылки на существующие модели или сборки. Нарисованные геометрические фигуры могут управляться взаимосвязями (коллинеарность, параллельность, касательность и т.д.), а также параметрическими размерами. Масштабирование в чертежах применяется к листам или видам.

Масштаб для активного листа чертежа отображается в строке состояния в нижней части окна.

Окно чертежа содержит дерево конструирования FeatureManager, похожее на дерево конструирования в окнах детали и сборки. Дерево конструирования FeatureManager для чертежей состоит из иерархического списка элементов, относящихся к чертежу. Для каждого листа отображается значок; под каждым листом указываются значки для основной надписи и каждого вида.

В окне чертежа вверху и слева имеются линейки. Линейки (и строка состояния) указывают местоположение указателя на листе. Принадлежность элементов в чертеже зависит от того, что было активно в момент создания элемента. Объекты эскиза, заметки или другие элементы могут относится к листу чертежа, к отдельному виду или к основной надписи.
