ФГБОУ ВПО

«Воронежский государственный технический университет»

Кафедра электромеханических систем и электроснабжения

Система трехмерного твердотельного моделирования "компас-3d lt"

Методические указания

к лабораторной работе по дисциплинам «Конструкции, расчет, проектирование, потребительские свойства

электромагнитных устройств», «Информационные

технологии в электроэнергетике» и «Информационные

технологии в энергетике возобновляемых источников» для студентов специальностей 140601 «Электромеханика», 110302

«Электрификация и автоматизация сельского хозяйства»

очной и заочной форм обучения, бакалавров и магистров

направлений 110800 «Агроинженерия»

и 140400 "Электроэнергетика и электротехника"

очной формы обучения

Воронеж 2012

Составители: канд. техн. наук Т.А. Бурковская,

канд. техн. наук А.В. Тикунов,

ассистент Т.Е. Черных

УДК 621.313

Система трехмерного твердотельного моделирования "КОМПАС-3D LT": методические указания к лабораторной работе по дисциплинам «Конструкции, расчет, проектирование, потребительские свойства электромагнитных устройств», «Информационные технологии в электро-энергетике» и «Информационные технологии в энергетике возобновляемых источников» для студентов специальностей 140601 «Электромеханика», 110302 «Электрификация и автоматизация сельского хозяйства» очной и заочной форм обучения, бакалавров и магистров направлений 110800 «Агроинженерия» и 140400 "Электроэнергетика и электротехника" очной формы обучения / ФГБОУ ВПО «Воронежский государственный технический университет»; сост. Т.А. Бурковская, А.В. Тикунов, Т.Е. Черных. Воронеж, 2012. 38 с.

Данные методические указания содержат сведения об основах работы с трехмерными моделями в графическом редакторе системы КОМПАС-ГРАФИК.

Методические указания подготовлены в электронном виде в текстовом редакторе MS Word 2003 и содержатся в файле Л.Р. №6.doc.

Табл. 2. Ил. 59.

Рецензент канд. техн. наук, доц. П.Ю. Беляков

Ответственный за выпуск зав. кафедрой канд. техн. наук, доц. В.П. Шелякин

Издается по решению редакционно-издательского совета Воронежского государственного технического университета

 ФГБОУ ВПО «Воронежский государственный

т ехнический университет», 2012

Лабораторная работа №6 система трехмерного твердотельного моделирования "компас-3d lt"

  1. Цель и задачи лабораторной работы

Цель работы: получение практических навыков работы с системой трехмерного твердотельного моделирования КОМПАС-ГРАФИК.

  1. Теоретические пояснения

Для осуществления трехмерного твердотельного моделирования необходимо после запуска программы Компас-График выбрать тип документа «Деталь». После открытия файла детали интерфейс системы изменяется по сравнению с уже привычными «Чертеж» и «Фрагмент» (рис. 1), появляются новые панели и кнопки.

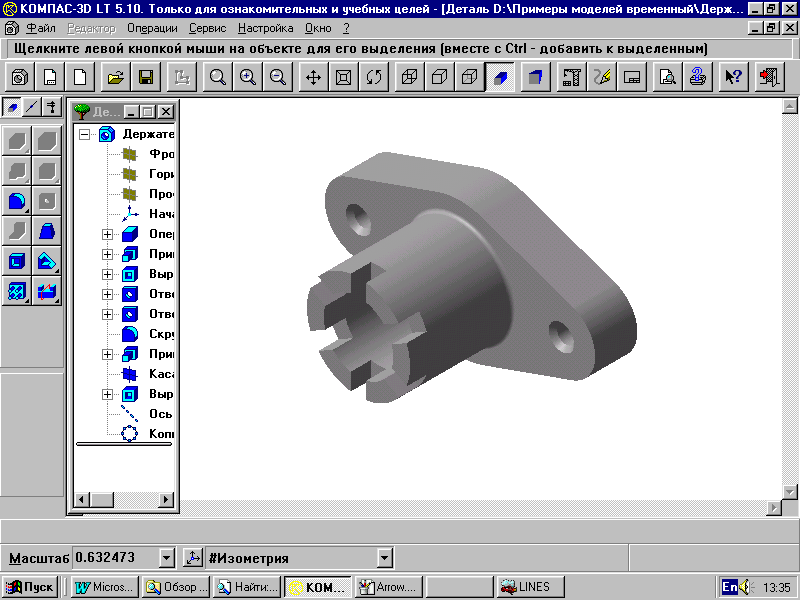

Рис. 1. Интерфейс окна Компас-График в режиме 3D черчения

Панель «Вид»

На панели Вид появились кнопки команд управления режимами просмотра 3D модели и др. (рис. 2)

Рис. 2. Панель «Вид» в режиме 3D черчения

Для вывода панели на экран используется команда ВидПанели инструментовВид.

В табл. 1 перечислены команды панели управления «Вид» в режиме 3D черчения.

Таблица 1

Команда

Кнопка

Команды меню

Ориентация

ВидÞОриентация…

Сдвинуть

ВидÞСдвинуть (изображение)

Повернуть

ВидÞПовернуть

Каркас

ВидÞОтображениеÞКаркас

Без невидимых линий

ВидÞОтображениеÞБез невидимых линий

Невидимые линии тонкие

ВидÞОтображениеÞНевидимые линии тонкие

Полутоновое

ВидÞОтображениеÞПолутоновое

Полутоновое с каркасом

ВидÞОтображениеÞПолутоновое с каркасом

Перспективное отображение

ВидÞОтображениеÞПерспектива

Модель хранится в памяти компьютера в цифровой форме и изменение выбора режима отображения приводит сначала к перерасчетам математической модели, а затем к визуализации результатов расчета на экране.

Откройте файл «Крышка розетки» из папки «Примеры 3D».

Программа позволяет использовать пять способов отображения модели на экране: Каркас, Без невидимых линий, Невидимые линии тонкие, Полутоновое, Полутоновое с каркасом, Перспектива

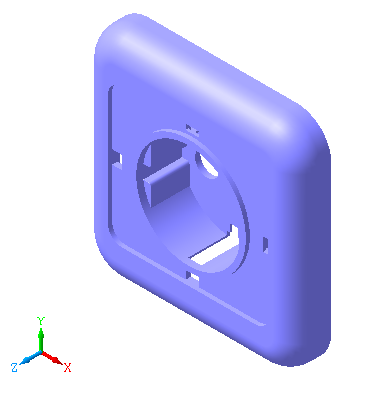

В табл. 2 показана модель крышки розетки при различных режимах отображения.

Таблица 2

Полутоновое

Полутоновое

с каркасом

Каркас

Без

невидимых линий

Невидимые линии тонкие

Команда «Повернуть» – эта команда позволяет динамически поворачивать изображение модели детали различными способами. После вызова команды «Повернуть» изменяется внешний вид курсора (он превращается в две дугообразные стрелки).

Команда «Ориентация» – С помощью команды меню «ВидОриентация» кнопки на панели «Вид» вы можете применять стандартные ориентации к детали или добавить в список ориентаций нужную вам нестандартную ориентацию, присвоив этой проекции новое имя (кнопка «Добавить»). Для выбора нестандартной ориентации достаточно выполнить команду «ВидОриентация» (или щелкнуть на кнопке «Ориентация»), выбрать ее имя в списке имеющихся ориентаций, нажать кнопку «Установить» и деталь отобразится в этой проекции.

В системе предусмотрены три изометрические проекции (изометрия XYZ; изометрия YZX; изометрия ZXY) и диметрия.

Установленные в системе стандартные ориентации «Нормально к…» (выбранному плоскому объекту – грани), «Спереди», «Сзади», «Сверху», «Снизу», «Слева», «Справа» и «Изометрия» соответствуют изометрии XYZ, две другие (YZX и ZXY) являются вспомогательными.

Такой выбор изометрии (ось Z перпендикулярна плоскости экрана) и стандартных ориентаций обусловлен историческими причинами.

В любом из способов отображения модели в окне графического документа вы можете повернуть или сдвинуть деталь.

Компактная панель

В левой части окна вертикально располагается «Компактная панель», которая содержит кнопки переключения панелей инструментов с маркерами перемещения (рис. 3) и «Инструментальную панель», содержащую кнопки вызова команд выбранной панели.

Рис. 3. Элементы «Компактной панели»

Включение/выключение панели производится командой «ВидÞПанели инструментовÞКомпактная панель».

Панель «Дерево модели»

Правее компактной панели открывается окно «Дерево модели» (рис. 1) – представленная в графическом виде последовательность элементов, составляющих модель (деталь). Отключить данное окно можно

  • нажатием кнопки «Закрыть»;

  • командой «ВидДерево модели».
