Носимые радиостанции их назначение, типы и общее устройство

Носимые радиостанции предназначены для организации симплексной беспроводной радиосвязи с носимыми, мобильными и стационарными радиостанциями имеющими одинаковые частоты связи вызова. В ПО используются для организации связи между боевыми участками при работе и учениях.

Типы носимых радиостанций применяемых в пожарной охране:

«Виола-Н», «Транспорт Н», «Вэлс – 301», «ICOM», «Гранит», «Моторолла».

Общее устройство на примере радиостанции

«Виола Н»:

1. Корпус с приемопередатчиком.

2. Аккумуляторный блок питания.

3. Панель управления.

- На панели тумблер «Вкл» - «Выкл» питания радиостанции.

- Тумблер «вкл» шумоподавителя;

- Тумблер переключения каналов;

- Переключатель частоты тон вызова (1-1450 Гц, 2-2100 Гц.)

- Ступенчатый регулятор громкости.

4. Антенна.

5. Манипулятор (выносная гарнитура):

На манипуляторе клавиша «тон» и «передача».

- Индикатор разряда аккумуляторной батареи.

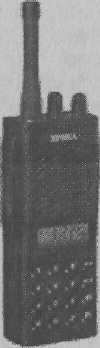

Рис. 5. Носимая радиостанция «Моторолла»

Типы антенн:

- антенна переносная (Куликова);

- в ремень;

- штырьевая;

- спиральная;

В портативных и носимых радиостанциях в основном применяют антенны, перечисленные выше. Антенна Куликова представляет собой вибраторы длиной от λ/4 (и менее) до 3/4 λ, выполненные в виде гибкого штыря. Антенна состоит из стального троса 1, с нанизанными на него дюралюминиевыми звеньями 2, пружины 3, системы натяжения троса и замка 4, а также резьбового соединения 5 для крепления антенны к корпусу приёмопередатчика. Антенна снабжена натяжным винтом с гайкой для регулировки натяжения троса в процессе эксплуатации.

Наряду со штыревыми антеннами в радиостанциях применяются проволочные гибкие антенны, встроенные в ремень сумки, служащей для переноски радиостанции. С такой антенной радиостанция более удобна в эксплуатации, однако дальность связи уменьшается примерно в 2 раза.

Наиболее широкое применение получили антенны спиральные и штырьевые. Они более компактные и их характеристики превосходят антенну Куликова и в ремень.

Ттх носимых радиостанций.

МАРКА Р/СТ-Й, ПАРАМЕТРЫ	ВИОЛА Н	ТРАНСПОРТ Н	ВЭЛС 301	ГРАНИТ	МОТОРОЛЛА GP300	ICOM
Выходная мощность ПРД (Вт)	1	1.2	2	1-5	1-5	1-5
Чувствительность приёмника (мкВ)	1	1	0,35	0,16	0,35	0,35
Разнос частот между каналами, кГц	25	25	25	25	25	25
Число каналов.	4	4	10	10	20	20
Вид шумоподавителя	Порог	Порогов.	Рег.	Порог.	Регул.	Регул.
Напряжение питания, В	12	12	9,6	12	12	12
Дальность связи, км	3	3	3	5	5	5
