2. Типы резервуаров
Нефтепродукты на нефтебазах и перекачивающих станциях хранятся в резервуарах различного типа. Резервуары подразделяются на типы в зависимости от назначения и условий эксплуатаций. В качестве основных применяются резервуары стальные вертикальные и стальные горизонтальные.
2.1. Вертикальные резервуары
Вертикальные стальные цилиндрические резервуары вместимостью от 100 до 50000 м3.
По конструктивным особенностям вертикальные цилиндрические резервуары делятся на следующие типы (рис. 1.1):
РВС - резервуар вертикальный со стационарной крышей без понтона;
РВСП - резервуар вертикальный со стационарной крышей с понтоном;
РВСПК - резервуар вертикальный с плавающей крышей.
В зависимости от объема хранимого продукта резервуары подразделяются на четыре класса опасности:
- класс I - резервуары объемом более 50000 м3;
- класс II - резервуары объемом от 20000 до 50000 м3 включительно, а также резервуары объемом от 10000 до 50000 м3 включительно, расположенные непосредственно по берегам рек, крупных водоемов и в черте городской застройки;
- класс III - резервуары объемом от 1000 и менее 20000 м3;
- класс IV - резервуары объемом менее 1000 м3.
|
|
а) |
б)
|
|
|
в) |

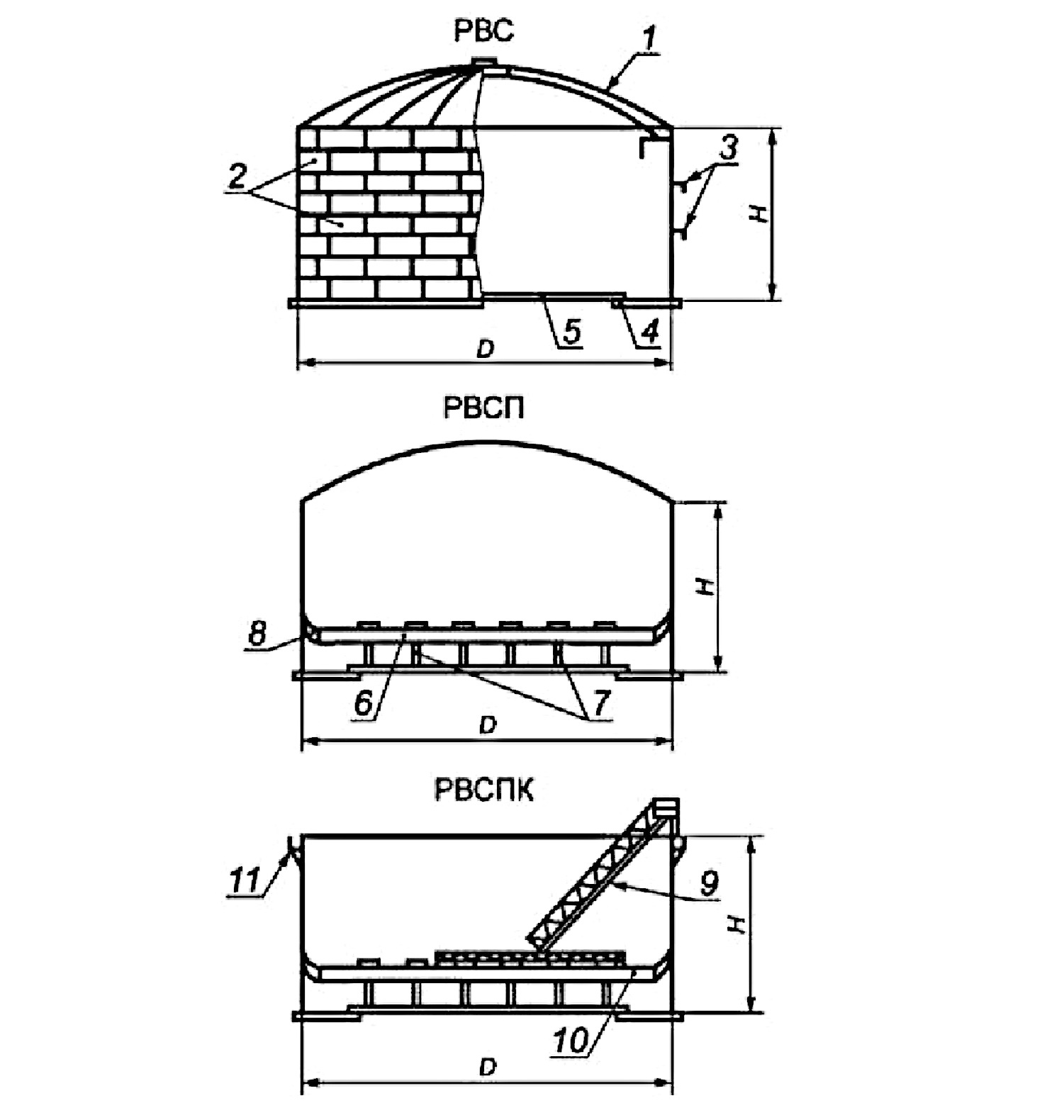

Рис. 1.1. Схемы резервуаров: а) РВС; б) РВСП; в) РВСПК:
1 - каркас крыши; 2 - пояса стенки; 3 - промежуточные кольца жесткости;
4 - кольцо окраек; 5 - центральная часть днища; 6 - понтон; 7 - опорные стойки; 8 - уплотняющий затвор; 9 - катучая лестница; 10 - плавающая крыша; 11 - верхнее кольцо жесткости (площадка обслуживания)
Класс опасности должен учитываться при назначении:
- специальных требований к материалам, методам изготовления, объемам контроля качества;
- коэффициентов надежности по ответственности.
На основании ГОСТ Р 52910-2008 конструктивные части корпуса подразделяются на:
- основные несущие конструкции;
- ограждающие конструкции.
К основным несущим конструкциям относят:
- стенка (включая врезки патрубков и люков);
- кольцо окраек днища;
- каркас и опорное кольцо каркасной крыши;
- анкерное крепление крыши;
- кольца жесткости на стенке.
Главным требованием к основным несущим конструкциям является обеспечение прочности корпуса РВС в целом.
К ограждающим конструкциям относят:
- центральная часть днища;
- настил стационарной крыши;
- плавающая крыша;
- понтон.
Днища резервуаров могут быть плоскими и коническими с уклоном от центра или к центру. Все листы днища резервуаров V=1000м3 и менее должны иметь номинальную толщину не менее 4 мм. Днища резервуаров V=2000м3 и более имеют центральную часть и утолщенные кольцевые окрайки.
Конструкции стационарных крыш подразделяются на следующие типы:
- самонесущая коническая крыша, несущая способность которой обеспечивается конической оболочкой настила;
- каркасная коническая крыша, состоящая из элементов каркаса и настила;
- купольная крыша, поверхность которой близка к сферической и образуется изогнутыми элементами каркаса и укрупненными элементами настила.
Конструкции плавающих крыш могут быть следующих типов:
- плавающая крыша однодечной конструкции с герметичными коробами, расположенными по периметру;
- плавающая крыша двудечной конструкции, состоящая из герметичных коробов, образующих всю поверхность крыши;
- плавающая крыша поплавкового типа.
К комплектующим конструкциям относят:
- молниеприемники и конструкции крепления заземления;
- конструкции для обслуживания пеногенераторов;
- кронштейны трубопроводов пожаротушения и орошения;
- зумпф (приямок) зачистки донных осадков;
- придонный очистной люк;
- люки и патрубки;
- вспомогательные металлические конструкции;
- другие конструкции по заданию заказчика.
В зависимости от назначения и вида хранимого вещества резервуары подвергают тепло- и гидроизоляции, а их внутренние стенки облицовывают (например, кислотоупорными материалами). Резервуары оборудуют подогревателями, дыхательными, предохранительными и другими клапанами, арматурой, приёмо-раздаточными устройствами, приспособлениями для очистки, уровнемерами и т.п.
Выбор типа резервуара проводится в зависимости от классификации нефти и нефтепродуктов (см. ГОСТ 1510) по температуре вспышки и давлению насыщенных паров при температуре хранения:
а) с температурой вспышки не более 61 °С с давлением насыщенных паров от 26,6 кПа (200 мм рт. ст.) до 93,3 кПа (700 мм рт. ст.) (нефть, бензины, авиа керосин, реактивное топливо) применяют:
- резервуары со стационарной крышей и понтоном или с плавающей крышей;
- резервуары со стационарной крышей без понтона, оборудованные ГО и УФЛ;
б) с давлением насыщенных паров менее 26,6 кПа, а также температурой вспышки свыше 61 °С (мазут, дизельное топливо, бытовой керосин, битум, гудрон, масла, пластовая вода) применяются резервуары со стационарной крышей без ГО.
