Санкт-Петербургский государственный электротехнический университет «ЛЭТИ»,
кафедра физической электроники и технологии
Профессор Шаповалов Виктор Иванович Доцент Никитин Андрей Александрович
ТЕХНОЛОГИЯ МАТЕРИАЛОВ И ЭЛЕМЕНТОВ ЭЛЕКТРОННОЙ ТЕХНИКИ
Тема 1 (окончание)
Рекомендуемая литература по первой теме:
1)А. К. Кикоин, И. К. Кикоин. Молекулярная физика. 2-е изд., перераб. М.: Наука, 1976. 480 с.
2)Сивухин Д. В. Общий курс физики: Учеб. пособие: Для вузов. В 5 т. Т. II. Термодинамика и молекулярная физика. — 5-е изд., испр. — М.: ФИЗМАТЛИТ, 2005. - 544 с.
3)Вакуумная техника: справочник / E.C. Фролов, В.Е. Минайчев, А.Т. Александрова и др. под общ. ред. E.C. Фролова, В.Е. Минайчева. М.: Машиностроение, 1985. 360 с.
4)Розанов Л. Н. Вакуумная техника: Учебник для вузов. М.: Высш. школа, 2007. 391 с.
5)Вакуумная техника: справочник / К.Е. Демихов, Ю.В. Панфилов, Н.К. Никулин и др.; под общ. ред. К.Е. Демихова, Ю.В. Панфилова. 3-е изд., перераб. и доп. М.: Машиностроение, 2009. 590 с.
6)Технология тонких пленок. Справочник. T.1. Пер. с англ./Под ред. Л. Майселла, Р. Глэнга. M.:
Сов. Радио. 1977, 664 с.
1

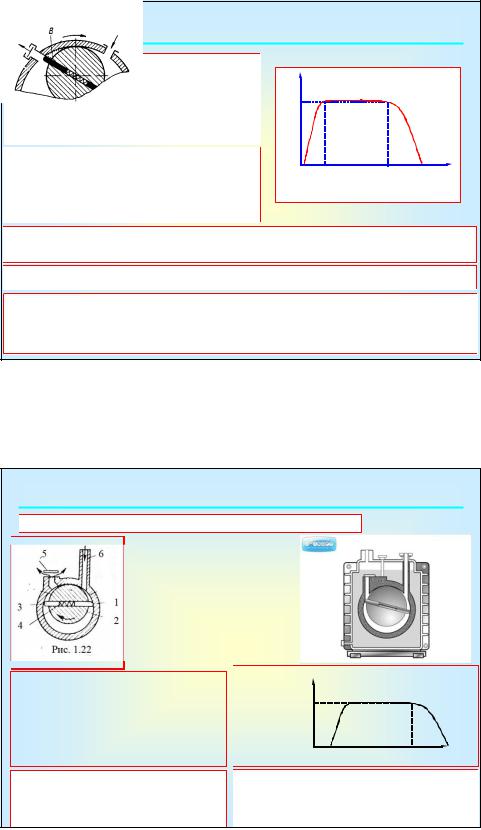

1.6. Вакуумные насосы
S0 = dV / dt = Q / P – быстрота действия насоса - объем газа, удаляемый насосом в единицу времени
через входной патрубок, или - отношение производительности насоса Q к парциальному давлению данного газа в близи впускного отверстия насоса P.
pпр – предельное давление (предельный вакуум) – нижний предел рабочего давления насоса, откачивающего замкнутую систему (т.е. без нагрузки потоком газа). Определяется обратным протеканием газов, газовыделением материалов и т.п.
S(p)
S0
pпр pмин |
pмакс pзап |
p |
pмин и pмакс – наименьшее и наибольшее давление, при которых насос сохраняет номинальную быстроту действия S0. Диапазон от pмин доpмакс задает рабочий диапазон давлений.
pзап – давление запуска – максимальное давление, при котором насос может начать работу.
– наибольшее выпускное давление. Так как насосы основанные на механическом перемещении газа, могут лишь конечные коэффициенты сжатия, то иногда для откачки приходится применять комбинированные откачные системы, в которых выпускное давление одного нассоса соотвествует впускному давлению второго.
1.6.1. Объемная откачка
Откачка газа происходит за счет периодического изменения объема.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
S(p) |
|
|
|
|
|
|
|
|
|
|
|
|
1 |
– цилиндрический корпус (статор) |
|
|
|
||||||
|
|
|
|
|
||||||
2 |
– эксцентрично расположенный ротор |
|
|
0.005–5.0 м3/с |
|
|||||
3 |
– пластины, поджатые пружинами |
(4) к |
|
|
||||||
|
|
|
|
|||||||
внутренней |
поверхности |
статора |
и |
|
|
|
|
|||
скользящие при вращении по щелям, |
|
|
|
|
||||||
расположенным по диаметру в роторе. |
|
|
|
|
|
|||||
5 |
и 6 – впускной и выпускной клапаны. |
|
|
|
10–3 – 10 |
105 p, Па |
Предельное давление определяется газовыделением стенок насоса, объемом вредного пространства (В) и давлением насыщенных паров масла.
При низких давлениях пары рабочей жидкости могут двигаться на встречу основному потоку. Для предотвращение попадания их в камеру устанавливаются ловушки
2

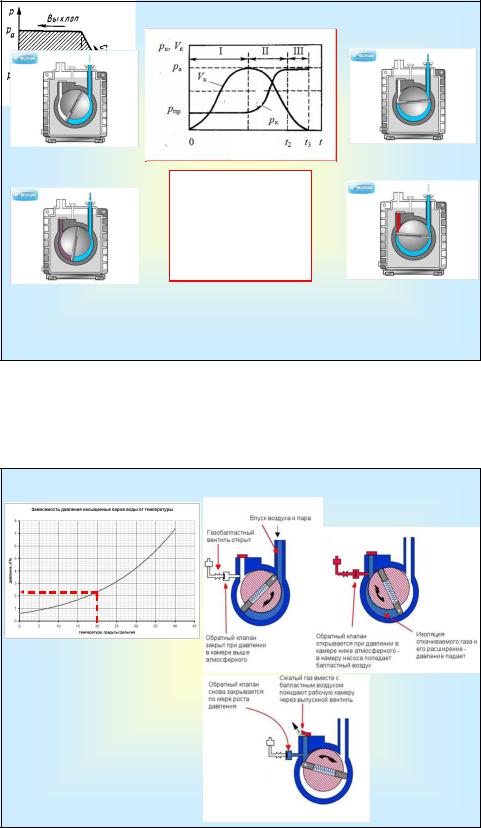

Пластинчато-роторный насос с масляным уплотнением (Вращательный масляный насос Геде)
t1
Предельное давление таких насосов определяется кроме rазо выделения материалов насоса объемом вредного пространства и давлением насыщенных паров масла.
https://www.youtube.com/watch?v=AFHogF-9eGA
Газобалластное устройство
• При откачке парциальное давление воздуха и парциальное давление водяного пара растут синхронно.
•Насос обеспечивает сжатие откачиваемого воздух во столько раз, во сколько атмосферное давление больше, чем давление в вакуумируемой линии. При откачке воздуха, содержащего водяной пар, возможна конденсация и образование водно-масляной эмульсии. В результате чего увеличивается трение и износ (в том числе за счёт коррозии), уменьшается герметичность.
Пластинчато-роторный насос наиболее часто используется для создания предварительного разряжения – форвакуумный насос,
который последовательно соединяется с высоковакуумным насосом
Впущенный воздух (газовый балласт) снижает эффективную степень сжатия и предотвращает конденсацию паров воды
https://youtu.be/PyYNJDzePCs
3

|

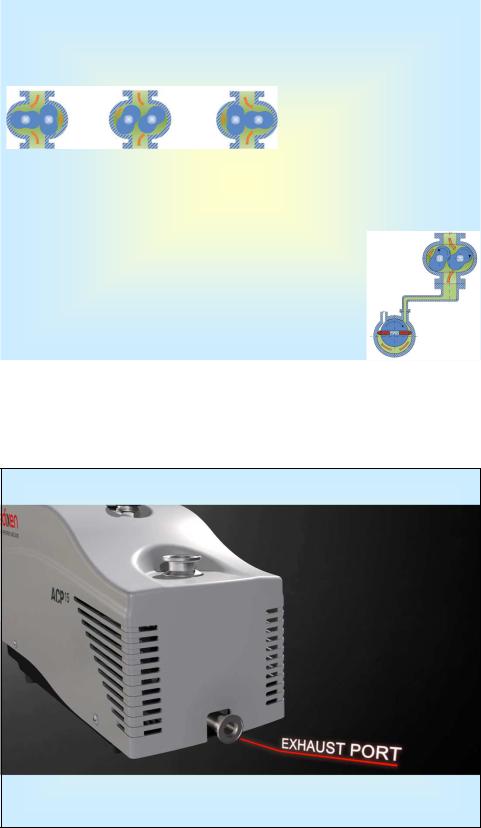

Двухроторные насосы (насосы Рутса) |
Достоинства: |
||
|
|
|
• отсутствие трения и дисбаланса; |
|
Насосы без компрессионной камеры, обеспечивающие |
• высокая производительность при малых |
|||
откачку двумя, точно подогнанными (малый воздушный |
габаритных размерах; |
|||
зазор, безмасляные) встречно вращающимися роторами. |
• отсутствие масла в рабочей камере |
|||
|
|
|
насоса. |
|
|
|
|
Данный насос может работать |
|
|
|
|
при низких значениях давления. |
|
|
|
|
Скорость роторов |
|
|
|
|
приблизительно равна скорости |
|
Часть поступающего воздуха захватывается левым ротором. теплового движения молекул. |
||||
Далее этот объем выталкивается в выпускной патрубок , в |
Молекулы газа, попадающие на |
|||
тоже время другая часть воздуха захватывается правям |
роторы, переносятся ими в |
|||
выхлопную полость с достаточно |
||||
ротором и процесс повторяется. |
||||
высоким давлением, после чего |
||||
|
|
|
||
|
|
|
удаляются форвакуумным |
|
|
|
|
||
|
|
|
насосом, что соответствует |
|
|
|
|
молекулярному принципу |
|
|
|
|
действия. |
|
|
|
|
Подключение ФН |
|
По диапазону рабочих давлений занимает |
||||
промежуточную область между высоковакуумными |
уменьшает перетекание |
|||
насосами (турбомолекулярными, диффузионными) и |
газа и обеспечивает |
|||
возможность работы |
||||
пластинчато-роторными насосами - бустерный насос. |
||||
при более низких |
||||
|
|
|
||
|
https://youtu.be/HPGCch6kAAQ |
давлениях. |
Многоступенчатые насосы
https://youtu.be/rtoXctEvJxc
4

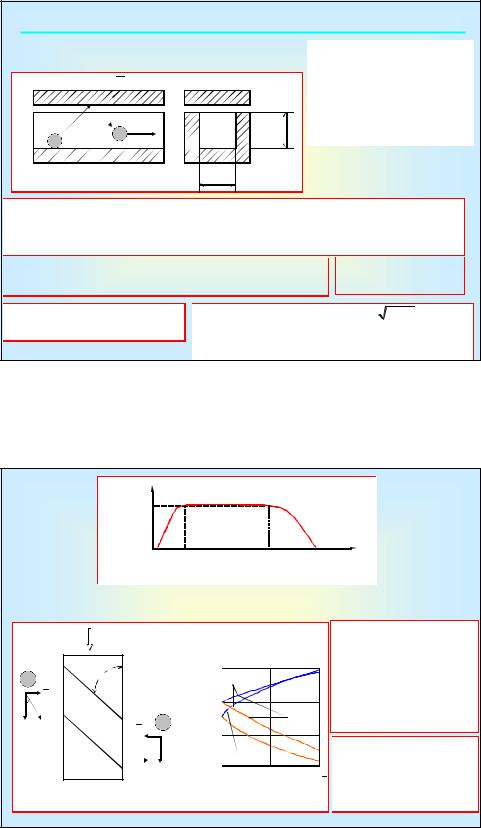

1.6.2. Молекулярная откачка
I модель: При низких давлениях число взаимных соударений молекул < числа соударений с стенкой. Молекулы при столкновении с подвижной поверхностью принимают тоже направление движения.
uст
b
p2 |
p1 |
a |
Зависимости быстроты действия S и коэффициента компрессии К от ширины канала a при а=b, l=1
м, uст=200 м/с
Условия:
–uст > ;
–малые зазоры (менее 0.1 мм), чтобы уменьшить обратное перетекание газа;
–молекулярный режим течения газа в канале
γ = a / (2b + a ) |
– доля молекул получающих приращение |
|
K = p2 |
/ p1 |
– коэффициент |
||
Smax = γAuст |
скорости в направлении p1 |
|
компрессии |
||||
A = ab − площадь поперечного сечения канала |
|
|
|
|
|||
|
|
|
|
|
|
||
|
|
|
|
|
|||
Kmax = p2 / pпр = exp(Smax / Uк ) |
Проводимость канала в молекулярном режиме ~ |
|
T / M |
||||
коэффициент компрессии возрастает с увеличением молярной массы и |
снижением температуры (более эффективно откачивает тяжелые газы), в то время как Smax =const, что обеспечивает высокий коэффициент компрессии при малых скоростях откачки.
S(p)
< 0.1 м3/с
10–5 |
p, Па |
II модель: При низких давлениях число взаимных соударений молекул < числа соударений с стенкой. При столкновении молекул с наклонным каналом, движущимся перпендикулярно потоку, возникает преимущественное направление движения молекул.
|
|
|
uст |
|
|
|
|
|
Smax =Uпр (1 − Pпр / Pобр ) |
|
|
|
|
|
|
Pпр |
|
|
Uпр – Проводимость в прямом |
|
|
|
α |
|
|
|
|
направлении |
|
|
|
|
|
|
Pобр |
Pпр |
|
Pпр и Pобр – Вероятность перехода |
|
|
c |
|
|
|
|
|
|||
|
|
|
|
|
0.6 |
|
|
молекул в прямом и обратном |
|
α |
|
|
|
|
|
|
|
направлении |
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
Кmax = Pпр / Pобр |
|
uст |
с1 |
|
c |
|
0.4 |
α= 45° |
|||
|
|
|
|
|
|||||
|
|
|
с2 |
|
0.2 |
α= 30° |
Pобр |
Большая быстрота действия, |
|
|
|
|
uст |
|
повышение коэффициента |
||||
|
p |
|
p |
|
0 |
0.5 |
uст/ c |
компрессии путем |
|
|
2 |
1 |
|
последовательно соединения |
|||||
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
нескольких ступеней откачки. |
5

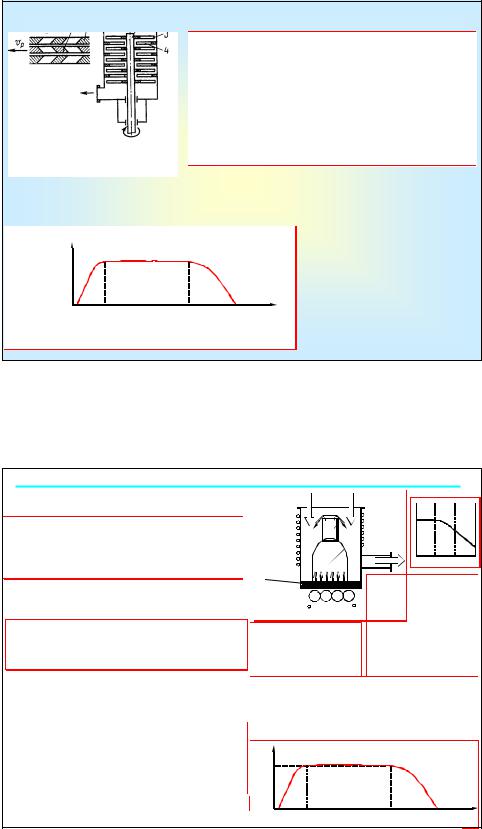

В основе принципа действия турбомолекулярного насоса лежит взаимное перпендикулярное движение рабочих поверхностей и потока откачиваемого газа.
1 – ротор
2 – охлаждаемый корпус
3 – диски с прорезями
4 – неподвижные диски с зеркально расположенными прорезями
S(p)
0.1–20.0 м3/с
Достоинства:
Высокая удельная быстрота действия ~2 л/с на 1 см2 площади вxoдного сeчения;
широкий диапазон рабочих давлении ~ 10-6 .. 10-1 Па;
быстрый запуск насоса ~ 5.. 10 мин;
практически безмасляный спектр остаточных газов;
Быстрота слабо зависит от рода газа (отличаются большой быстротой действия при откачке газов с малой молекулярной массой, обычно трудно удаляемых из вакуумных установок).
Недостатки:
Высокоскоростной ротор со смазываемыми быстро изнашивающимися подшипниками или сложными (дорогостоящими) системами подвеса (магнитный подвес).
(10–8–10–7) 10–6 |
10–1 |
10 p, Па |
https://www.pfeiffer-vacuum.com/en/products/vacuum-generation/
1.6.3. Струйная откачка
По агрегатному состоянию вещества рабочего тела различают жидкостно-, газо- и пароструйные насосы.
При пароструйной откачке молекулы откачиваемого газа взаимодействуют со струей пара, имеющей звуковую или сверхзвуковую скорость, и приобретают дополнительную скорость в направлении насоса предварительного разряжения.
По способу взаимодействия откачиваемого газа и рабочего тела пароструйные насосы подразделяют на пароэжекторные, бустерные и диффузионные.
Эжекторные насос обеспечивает откачку при низком вакууме. В этом случае молекулы, находящиеся в приграничном с паровой струей слое, за счет внутреннего трения (вязкости) увлекают другие слои газа.
Диффузионные насосы работают в области высокого вакуума, в которой молекулы откачиваемого газа, перемещаясь за счет самодиффузии, непосредственно взаимодействуют с движущейся струей пара.
Требования к рабочим жидкостям :
1)стойкость к разложению при нагревании;
2)минимальная способность растворять газы;
3)химическая стойкость к газам и к материалам насоса;
4)малая теплота парообразования
5)минимальная упругость паров при Tкомн и максимальная при рабочей T кипятильника.
1 |
|
|
|
|
|
|
|
|
|
|
|
D |
|
|
|
|
|
|
|
|
|
|
|
6 |
|
|
|
|
|
|
5 |
|
|
|
|
|
|
7 |
|
|
|
2 |
|
4 |
|
|
|
|
|
|
|
p |
|||
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
||||||
|
|
|
|
|
|
|
1 |
– входной патрубок; |
|||||
|
|
|
|
|
|
||||||||
3 |
|
|
|
|
|
|
|
2 |
– рабочая жидкость; |
||||
|
|
|
|
|
|
|
|
3 |
|
|
– |
нагреватель |
|
|
|
|
|
|
|
|
|
|
(кипятильник); |
|
|||
|
|
|
|
|
|
|
|
|
4 |
– паропровод; |
|
||
|
|
|
|
|
|
|
|
|
|||||
Пары рабочей |
жидкости |
из |
|
|
5 |
– диффузионный сопла; |
|||||||
кипятильника |
проходят |
по |
|
|
6 |
– охлаждаемые стенки; |
|||||||
паропроводу через сопло |
и |
|
|
7 |
– выходной |
патрубок к |
|||||||
конденсируются |
на |
|
|
насосу |
предварительного |
||||||||
охлаждаемых стенках. |
|
|
|
|
разряжения. |
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
За время движения пара от сопла до стенок молекулы откачиваемого газа диффундируют в струю пара. После конденсации образовавшейся парогазовой смеси выделившийся газ откачивается насосом предварительного разряжения, а сконденсировавшееся рабочая жидкость стекает через зазор в кипятильник
S(p)
0.01–45.0 м3/с
Примеры рабочих жидкостей: ртуть, минеральные масла, сложные
эфиры орrанических спиртов и кислот, кремнийорrанические (10–5–10–4) (10–4–10–3) 1 20–40 p, Па соединения. https://www.youtube.com/channel/UCjH8-z50eKYvFhK8onXoeFQ/videos
6

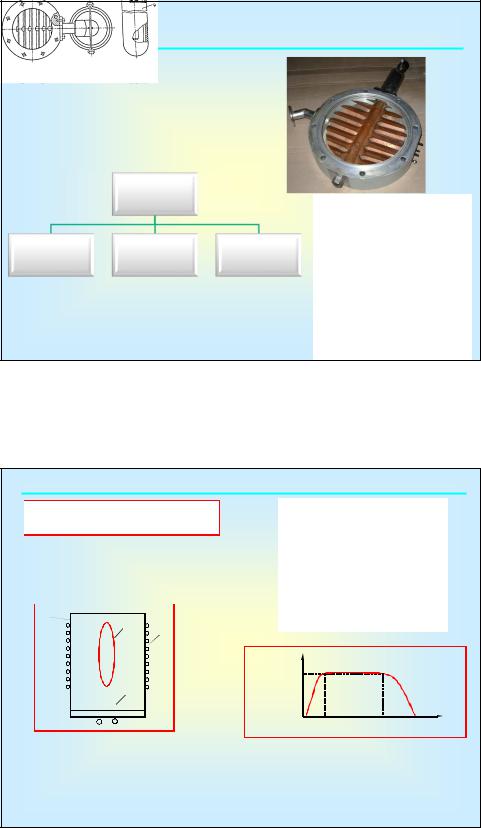

1.6.3. Высоковакуумные ловушки
Предельное давление высоковакуумных насосов обусловлено обратным потоком газов и паров рабочей жидкости из насоса в откачиваемый объект. Для его уменьшения на пути обратного потока устанавливают ловушки.
Высоковакуумные ловушки – устройства, применяемые для предотвращения проникновения газов и паров из одной части вакуумной системы в другую при молекулярном течении.
Высоковакуумные
ловушки
Химические Конденсационные Сорбционные
Отражатель устройство прямолинейные траектории движения молекул (“оптически плотная” ловушка перекрывает любые траектории)
1 – присоединительный фланец;
2 – жалюзи, припаянные к стержню;
3 – стержень, охлаждаемый жидким азотом;
4 - сосуда Дьюара закрытого типа.
1.6.4.Физико-химические методы откачки
1.Хемосорбция на пленках
активных металлов (Ti, Zr, Ta и др.)
Геттерные нассосы – одна из разновидностей ловушек, в которых для связывания остаточных газов используются химически активные вещества. Молекулы остаточных газов, попадая на атомночистую поверхность металла, связываются с ней.
1 |
|
|
2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
4 |
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
S(p) |
|
|
|
|
|
|
|
|
|
< 20.0 м3/с |
|
|
|
|
|
3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
< 10–7 |
< 10–2 p, Па |
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
Тонкая пленка наносится на поверхность объема для увеличения отношения объема к поверхности. Температура поверхности поддерживается комнатной или понижается для увеличения вероятности связывания молекул газа.
Поверхность насыщается, что требует осаждения новых слоев активного металла.
Поскольку инертные газы не поддаются химическому захвату, титановое геттерирование является только вспомогательным методом.
7

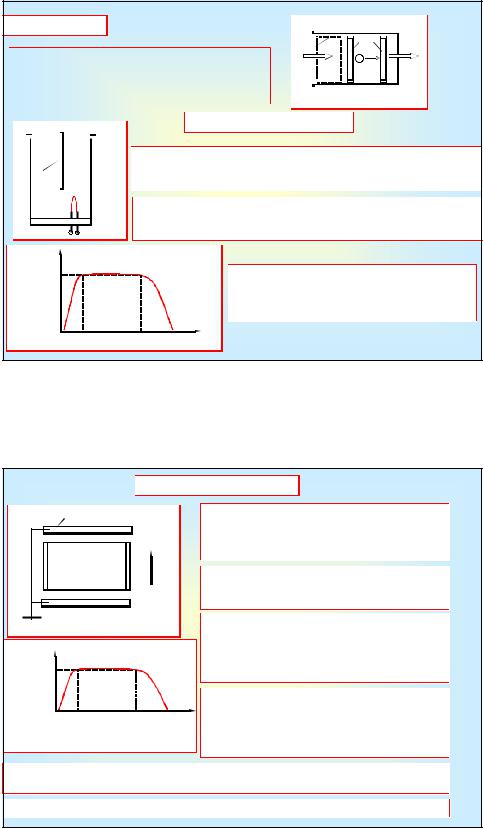

2. Ионная откачка
|
1 |
2 |
|
|
|
|
|
|
|
||
Молекулы ионизированного газа ускоряются во |
+ |
Газ |
|
||
Газ |
|
||||
внешнем электрическом поле и захватываются |
|
|
|||
|
|
|
|
|
|
поверхностью (ионное внедрение). Позволяет |
|
|
|
|
|
откачивать инертные газы. |
|
|
|
|
|
|
|
|
|
|
|
+5 кВ
А
К Кол
S(p)
0.45 –
–4.5 м3/с
10–7 10–5
3. Ионно-сорбционная откачка
Ионизация остаточных газов в результате столкновений атомов с электронами, эмитированными раскалённым катодом ускоренным электрическим полем.
Материал анода может быть выполнен из химически активного металла, который испаряется (сублимирует) в процессе работы, обеспечивая восстановление геттерных свойств поверхности.
Ионы внедряются в отрицательно заряженные стенки насоса (коллектор ионов), которые также выполняют функцию подложки для осаждаемой геттерирующей пленки металла.
10–3 10–2 p, Па
4. Магниторазрядная откачка
К (Ti)
А
S(p)
0.005– –1.2 м3/с
10–8 10–7
|
|
Функциональный |
элемент |
– |
ячейки |
с |
||
– |
|
цилиндрическим |
анодом, заключенные |
между |
||||
5–7 кВ |
двумя катодами |
и помещенный |
во |
внешнее |
||||
+ |
магнитное поле.
BЭлектроны эмитированные с поверхности катода, ускоряются электрическим полем по направлению к аноду.
Магнитное поле сообщает электрону радиальную скорость и обеспечивает спиральные траектории движения. В результате длина свободного пробега возрастает и увеличивается эффективность ионизации газа, что обеспечивает Pпред ~10-8 Па.
Положительно заряженные ионы бомбардируют поверхность катода, часть из них захватывается 10–1 1 p, Па катодом. В результате бомбардировки происходит распыление материала катода. Распыленный
материал осаждается на поверхностях насоса.
Это обеспечивает откачку за счёт химического захвата (преимущественно на поверхностях цилиндрического анода) и ионную откачку (преимущественно на поверхности катода).
Для увеличения производительности используется многоячеечный анод.
8

1.6.5. Криогенная откачка
Криоконденсационная откачка происходит при условии, что давление откачиваемого газа в вакуумной системе выше давления его насыщенных паров в насосе.
Рабочими частями насоса служат охлаждаемые металлические поверхности, выполненные в форме дисков, труб или цилиндров. Они могут быть размещены непосредственно в вакуумной камере, либо занимать отдельный контейнер.
При откачке происходит образования криоосадка, так при |
|
Q = 10-2 м3Па/с на S = 0.1 м2 за t = 106c толщина осадка |
|
составляет 1,5 мм. |
S0 = 0.025–4.1 м3/с, Pпр = 10–10– 10–8 Па |
Для получения 10-6 Па необходимо применять охлаждение жидким H2 или He. При температуре кипения H2 конденсируются все газы за исключением
He и Ne.
Криоконденсационная откачка происходит за счет удаления газа в результате физической адсорбции на охлаждаемых поверхностях адсорбентов.
Равновесное давление откачиваемых газов определяется изотермами адсорбции, устанавливающим связь между количеством поглощенного газа и давлением при постоянной температуре.
S0 = 0.002–0.01 м3/с, Pпр = 10–2– 1 Па
