МИНОБРНАУКИ РОССИИ
Санкт-Петербургский государственный
электротехнический университет
«ЛЭТИ» им. В.И. Ульянова (Ленина)
Кафедра ЭПУ
Курсовая РАБОТА
по дисциплине «Цифровая схемотехника»
Тема: «Разработка электронного устройства»
Вариант 13
Студенты гр. 7201 |
|
Шапошников В.А. |
Преподаватель |
|
Герасимов В.А. |
Санкт-Петербург
2020
Аннотация
В данной работе создана схема управления фазами шагового двигателя в программном пакете MAX+plus, соответствующая техническому заданию. Был проведен анализ задания и построены схемы. Также была проведена проверка работоспособности схемы, путем построения временных диаграмм.
Abstract
In this course work, a control scheme for the phases of a stepper motor in the MAX + plus software package is developed, corresponding to the terms of reference. The reference is analyzed and the schemes are built. Also, a check of the circuit's performance is carried out by constructing timing diagrams.
Содержание
|
Введение |
5 |
1. |
Анализ задания |
6 |
2. |
Построение схемы |
6 |
2.1. |
Блок, задающий тактовый сигнал |
6 |
2.2. |
Блок обработки входного сигнала |
7 |
2.3 |
Программируемый делитель частоты |
8 |
2.4 |
Счетчик клеток |
8 |
2.5 |
Блок управления фазами шагового двигателя |
9 |
3. |
Временные диаграммы |
11 |
4. |
Итоговая схема |
13 |
|
Заключение |
14 |
|
Список использованных источников |
15 |
Санкт-Петербургский государственный электротехнический университет Кафедра «Электронные приборы и устройства»
задание к курсовому проекту «Разработка электронного устройства» по дисциплине «ЦИФРОВАЯ СХЕМОТЕХНИКА», 2020 учебный год
Фамилия, имя, отчество: Шапошников Владимир Александрович
Группа: 7201
№ задания: 13
Система управления шаговым двигателем с временной диаграммой «волна»
Разработать цифровую схему, реализующую следующую временную диаграмму в цепях A, B, C и D, включающих транзисторные ключи, управляющие обмотками шагового двигателя:

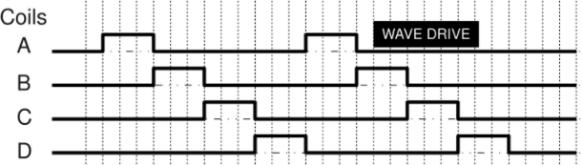

Рис.1 Тактовая диаграмма задания
Размер одной клетки по оси времени на показанной временной диаграмме – программируемый и меняется от 1 до 16 мс под управлением 16-позиционного галетного переключателя, подающего лог. «1» на один из 16-ти входов схемы.
Тактирование схемы – от внешнего генератора на 2 кГц.
Содержание пояснительной записки: Перечисляются требуемые разделы пояснительной записки (обязательны разделы «Содержание», «Введение», «Заключение», «Список использованных источников») |
||
Предполагаемый объем пояснительной записки: Не менее 5 страниц. |
||
Дата выдачи задания: 09.11.2020 |
||
Дата сдачи курсового проекта: 02.12.2020 |
||
Студент |
|
Шапошников В.А. |
Преподаватель |
|
Герасимов В.А. |
Введение
В данной курсовой работе необходимо разработать схему, управления фазами шагового двигателя. Для разработки схемы используется среда MAX+plus. В ходе которого будет определено, какие компоненты будут использованы для решения задач и как они будут скомпонованы. Также будет объяснена работа каждого отдельного блока схемы. С помощью временных диаграмм будет проанализирована ее работоспособность.
Анализ задания
При переключении одного из 16 положений галетного переключателя лог.1 через инвертор сначала поступает на каскад из D-триггеров 74377 для подавления дребезга. Далее сигнал поступает на каскад из двух 3-х битных шифраторов 74148, который на выходе выдает двоичный код, с помощью элементов 2И-НЕ и НЕ. После этого код поступает на модуль делителя частоты, который состоит из компаратора 7485 и счетчика 74163. Другой счетчик 74163 считает количество импульсов, поступающих с делителя. Двоичный код с этого счетчика поступает на несколько компараторов, которые сделаны для четырех фаз. Сигнал, полученный с предыдущего модуля, поступает каскад из 8 D-триггеров 74377 для устранения ложных включений/выключений.
