.docxМИНОБРНАУКИ РОССИИ
Санкт-Петербургский государственный
электротехнический университет
«ЛЭТИ» им. В.И. Ульянова (Ленина)
Кафедра ЭПУ
отчет
по лабораторной работе №4
по дисциплине «Цифровая схемотехника»
Тема: Устройства последовательностной логики на триггерах
Студенты гр. 4208 |
|
Федина С.В. Ваулин Н.В.
|
Преподаватель |
|
Тимофеев Г.А. |
Санкт-Петербург
2018
Цель работы: исследование устройств последовательностной логики на триггерах.

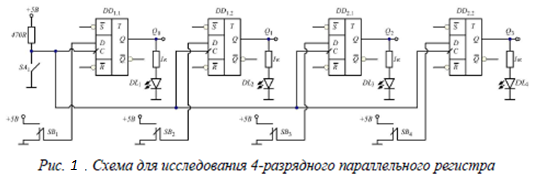

Схемы измерений:
Экспериментальные результаты:
4-разрядный параллельный регистр:
Таблица 1.Таблица функционирования параллельного регистра
Код переключателей |
Q[3…0]^n |
Q[3…0]^(n+1) |
0h (0000b) |
1111 |
0000 |
5h (0101b) |
0000 |
0101 |
Ah (1010b) |
0101 |
1010 |
Fh (1111b) |
1010 |
1111 |

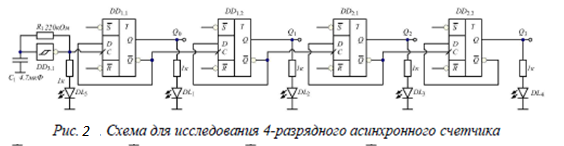

4-разрядный асинхронный счетчик:

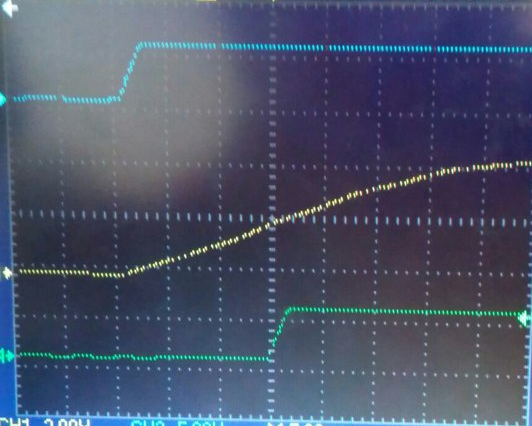

Накопленная
задержка тактового сигнала
.
Следовательно, каждый триггер из 4-х
вносит задержку τ=7.6 нс.

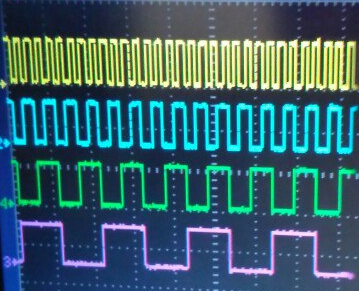

Рис. 6. Осциллограмма 4-разрядного асинхронного счетчика.

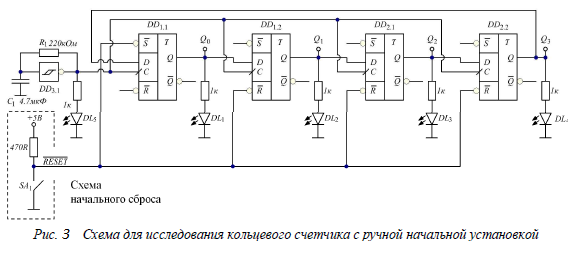

Кольцевой счетчик

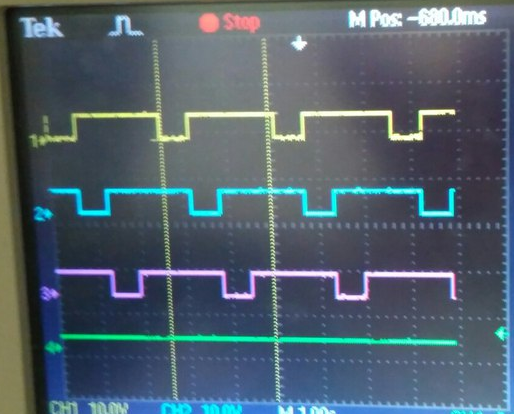

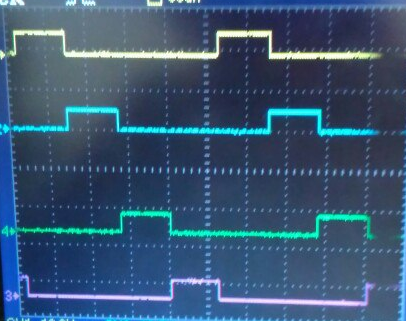

Рис. 7. Осциллограмма для схемы с ручной начальной установкой.

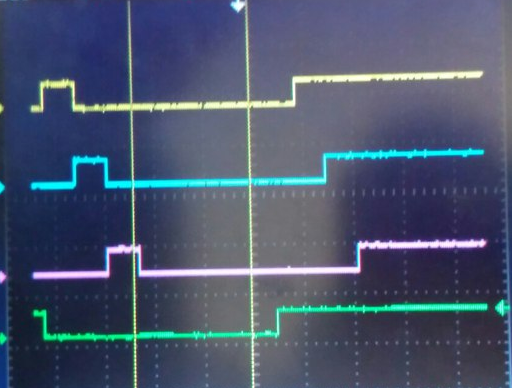

Рис. 8. Осциллограмма для схемы с автоматическим начальным сбросом
Длительность импульса сброса на выходе Δt=11,8 мс.

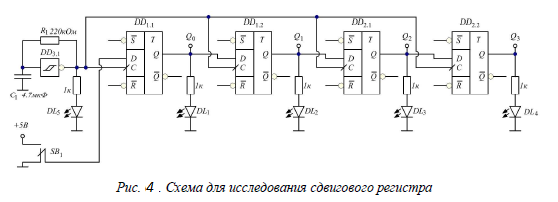

Сдвиговый регистр:
Рис. 9. Осциллограммы для сдвигового регистра

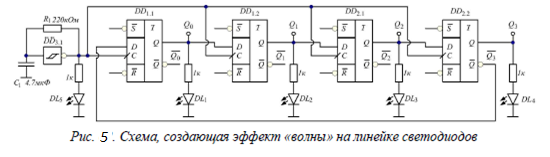

Рис. 10. Осциллограмма для схемы, создающей эффект "волны" на линейке светодиодов.
Вывод: в работе исследовались устройства последовательностной логики: параллельный регистр, асинхронный счетчик, кольцевой счетчик, сдвиговый регистр. Для асинхронного счётчика был рассмотрен эффект накопления задержки тактовых импульсов, а для схем кольцевого счётчика и сдвигового регистра – различные схемы начального сброса.
