_{МИНОБРНАУКИ РОССИИ}

Санкт-Петербургский государственный

электротехнический университет

«ЛЭТИ» им. В.И. Ульянова (Ленина)

Кафедра ЭПУ

отчет

по лабораторной работе №4

по дисциплине «Цифровая схемотехника»

Тема: Устройства последовательностной логики на триггерах

Студент гр. 7201		Шапошников В.А.
Преподаватель		Аристов С.А.

Санкт-Петербург

2020

Цель работы: исследование устройств последовательностной логики на триггерах.

Обработка результатов эксперимента

1. Исследование 4-разрядного параллельного регистра:

Рис.1 Схема для исследования 4-разрядного параллельного регистра

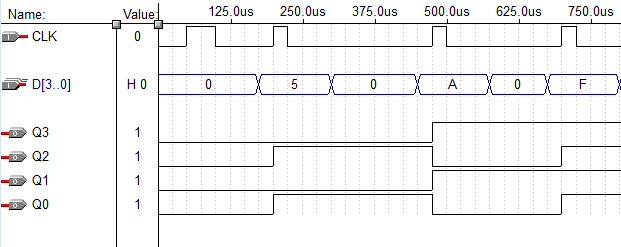

Рис.2 Тактовая диаграмма исследования 4-разрядного

параллельного регистра

Табл.1 Таблица функционирования параллельного регистра

Код переключателей	Q[3…0]^n	Q[3…0]^(n+1)
0h (0000b)	1111	0000
5h (0101b)	0000	0101
Ah (1010b)	0101	1010
Fh (1111b)	1010	1111

2. Исследование 4-разрядного асинхронного счетчика:

Рис.3 Схема для исследования 4-разрядного асинхронного счетчика

Рис.4 Тактовая диаграмма исследования 4-разрядного

асинхронного счетчика

Рис.5 Определение времени задержки 4-разрядного

асинхронного счетчика

Накопленная задержка тактового сигнала . Следовательно, каждый триггер из 4-х вносит задержку τ=3,075нс.

3. Исследование кольцевого счетчика:

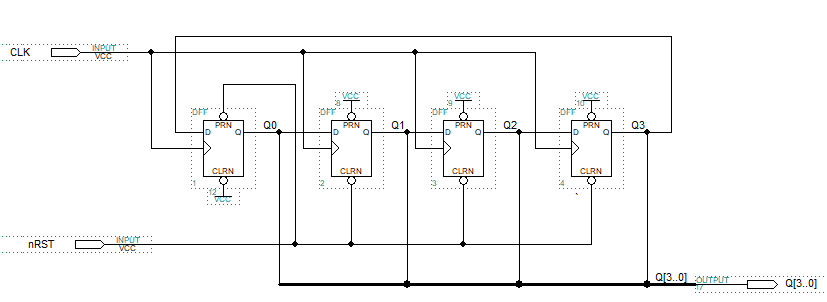

Рис.6 Схема для исследования кольцевого счетчика

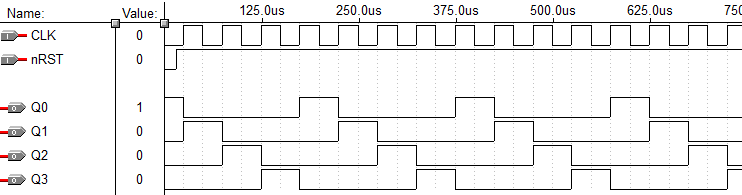

Рис.7 Тактовая диаграмма исследования кольцевого счетчика

4. Исследование сдвигового регистра:

Рис.8 Схема для исследования сдвигового регистра

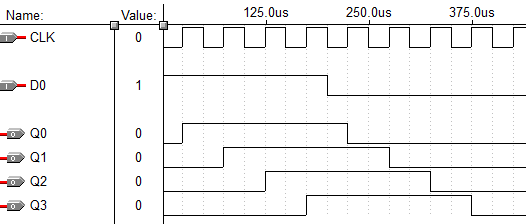

Рис.9 Тактовая диаграмма исследования сдвигового регистра

5. Исследование схемы, создающей эффект «волны»

Рис.10 Схема для создания эффекта «волны»

Рис.11 Тактовая диаграмма для схемы, создающей эффект «волны»

Вывод:

В ходе данной лабораторной работы были промоделированы и исследованы в программе MAX+plus устройства последовательностной логики такие, как параллельный регистр, асинхронный счетчик, кольцевой счетчик, сдвиговый регистр. Для асинхронного счётчика был рассмотрен эффект накопления задержки тактовых импульсов. Задержка тактового сигнала составила , каждый триггер из 4-х вносит задержку τ=3,075нс. Для схемы сдвигового регистра были рассмотрены различные схемы начального сброса.
