_{МИНОБРНАУКИ РОССИИ}

Санкт-Петербургский государственный

электротехнический университет

«ЛЭТИ» им. В.И. Ульянова (Ленина)

Кафедра ЭПУ

отчет

по лабораторной работе №7

по дисциплине «Цифровая схемотехника»

Тема: ИССЛЕДОВАНИЕ СХЕМ ЦАП И АЦП

Студент гр. 7201		Шапошников В.А.
Преподаватель		Аристов С.А.

Санкт-Петербург

2020

Цель работы: исследование схемы АЦП последовательного приближения

Обработка результатов эксперимента

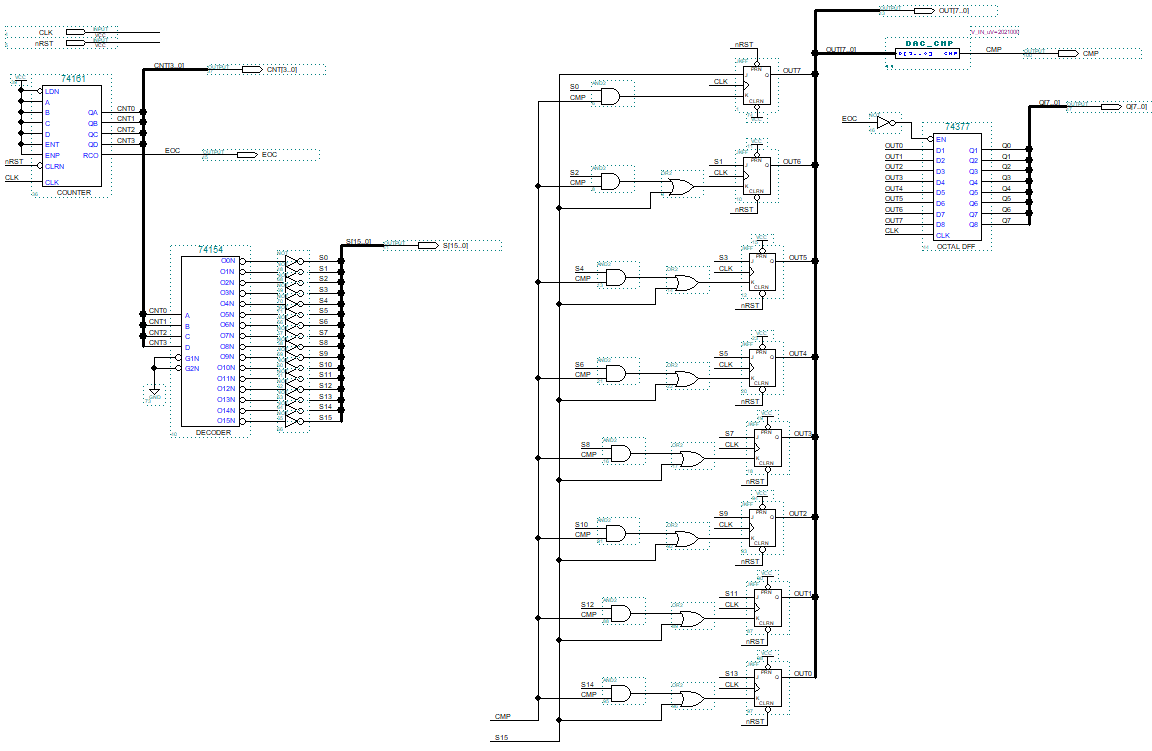

Рис. 1 Схема для исследования АЦП последовательного приближения

Возьмем Uвх=2,021В (номер зачетки 720121)

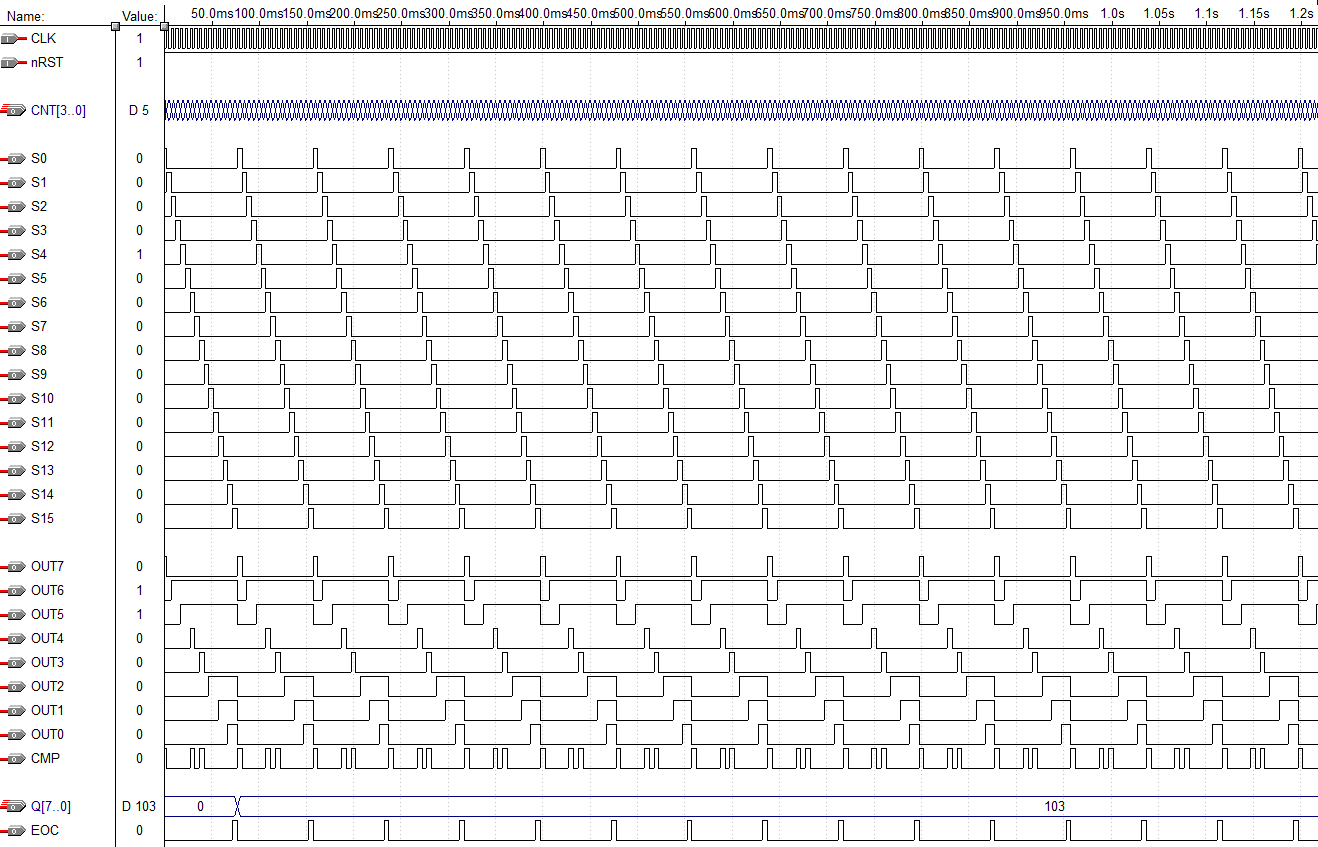

Рис. 2 Тактовая диаграмма АЦП последовательного приближения

Проверим точность полученных значений:

На выходе АЦП было получено значение 103, найдем для него значение

Далее сравним число, полученное с АЦП, и число, которое должно было получиться в теории:

Вывод:

В ходе данной лабораторной работы был исследована схема АЦП последовательного приближения.

Сигнал, приходящий с компаратора и ЦАП, попадает на JK-триггеры, благодаря которым происходит сравнение входного сигнала с полученным. Выходы триггеров подключены к регистру 8 битному, который хранит полученное значение. Счетчиком и дешифратором мы задаем разрядность АЦП- 16 бит. Как видно из тактовой диаграммы схема перебирает все возможные значения, чтобы приблизиться к входному напряжению. Чтобы повысить точность измерений, надо увеличить разрядность АЦП.
