_{МИНОБРНАУКИ РОССИИ}

Санкт-Петербургский государственный

электротехнический университет

«ЛЭТИ» им. В.И. Ульянова (Ленина)

Кафедра ЭПУ

отчет

по лабораторной работе №6

по дисциплине «Цифровая схемотехника»

Тема: Цифровой широтно-импульсный модулятор

Студент гр. 7201		Шапошников В.А.
Преподаватель		Аристов С.А.

Санкт-Петербург

2020

Цель работы: Исследовать схему 4-разрядного широтно-импульсного модулятора на основе счетчика 74HC191 и компаратора 74HC85. Исследовать обратное преобразование ШИМ-сигнала.

Обработка результатов эксперимента

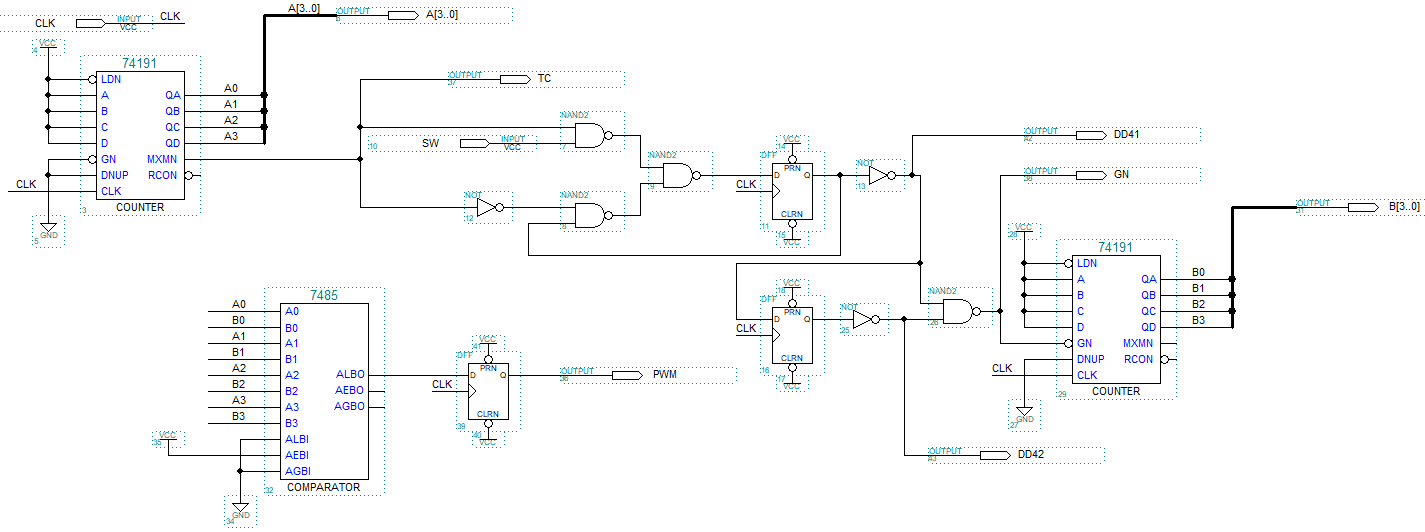

Рис.1 Схема для исследования 4-разрядного широтно-импульсного модулятора

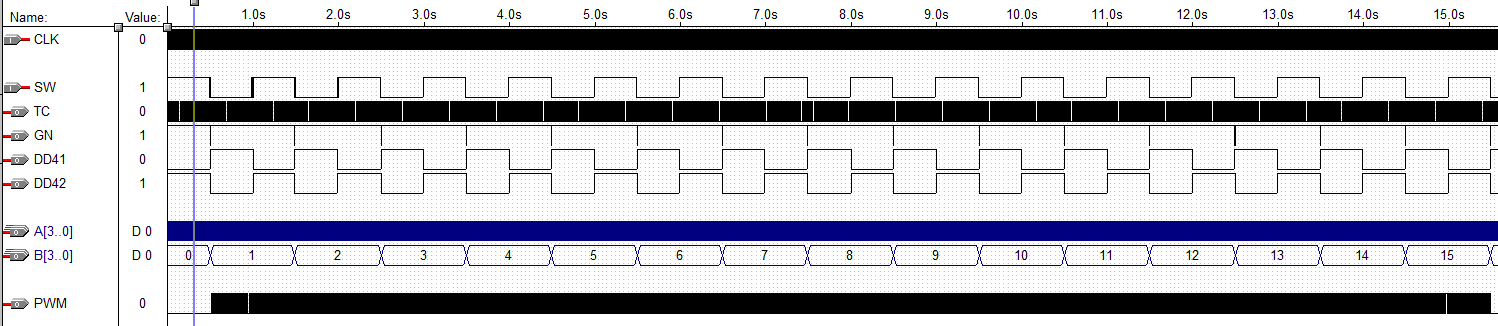

Рис.2 Тактовая диаграмма исследования 4-разрядного широтно-импульсного модулятора

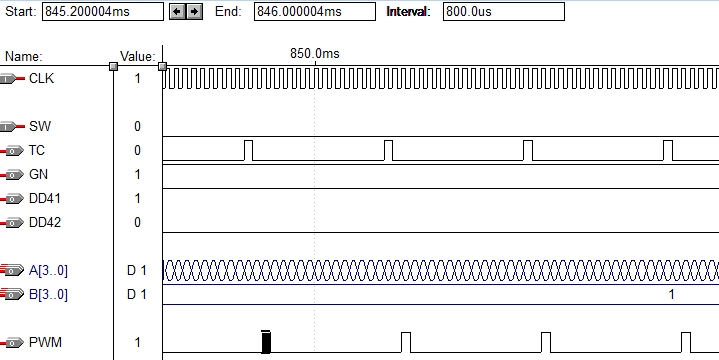

Рис.3 Исследование схемы на дребезг

Рассчитаем теоретический и практический коэффициент заполнения (В=3):

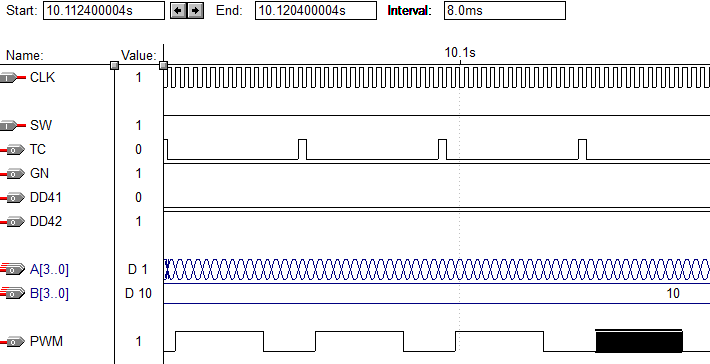

Рис.4 Нахождение коэффициента заполнения

Исследование эффекта автоматического плавного изменения яркости свечения светодиода можно провести только теоретически. С увеличение числа B возрастает коэффициент заполнения, следовательно, человеческому глазу будет казаться, что увеличивается яркость светодиода.

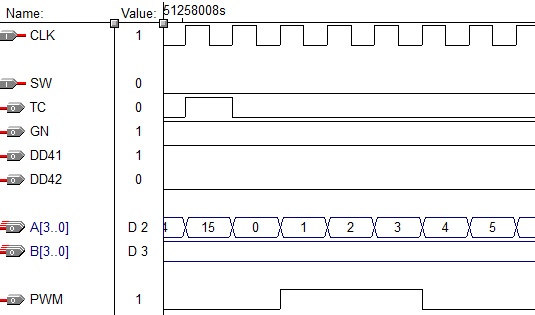

Рис.5 Тактовая диаграмма (B=1, t_имп=800мкс)

Рис.6 Тактовая диаграмма (B=5, t_имп=4мс)

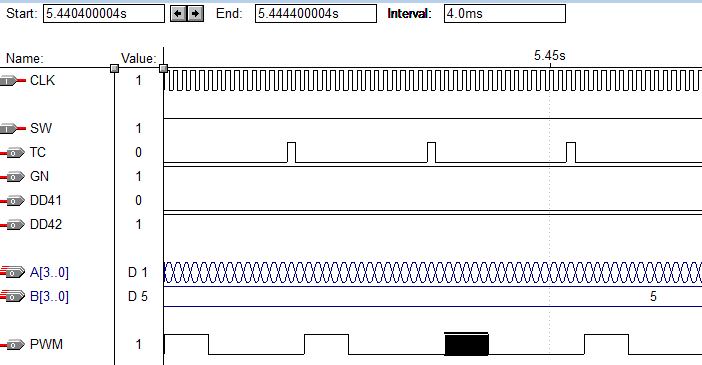

Рис.7 Тактовая диаграмма (B=10, t_имп=8мс)

Вывод:

В ходе данной лабораторной работы исследовался широтно-импульсный модулятор (ШИМ). Он состоит из счетчика, который задаёт пилообразный импульс опорного напряжения, и компаратора, который выдаёт выходной сигнал, с заданным через опорное напряжение коэффициентом заполнения.

Также было теоретически рассмотрено одно из широких применений ШИМ такое, как изменение яркости свечения. Его можно менять с помощью изменения коэффициент заполнения. Если коэффициент заполнения мал, то соответственно и частота свечения мала и для человеческого глаза она воспринимается как тусклое свечение или его отсутствие. Если же наоборот - коэффициент заполнения большой, то свечение воспринимается глазом как яркое.
