отчет
по лабораторной работе №3
по дисциплине «Функциональные узлы и устройства микроэлектроники»
Тема: Исследование циркулятора на операционных усилителях
Студенты гр. 4201 |
|
Мальцев С. |
|
|
Энтин В. |
Преподаватель |
|
Тупицын А.Д. |
Санкт-Петербург
2017
Цель работы: ознакомление с принципом работы и областями применения циркулятора на интегральных операционных усилителях, исследование его параметров и характеристик.
Основные теоретические сведения:

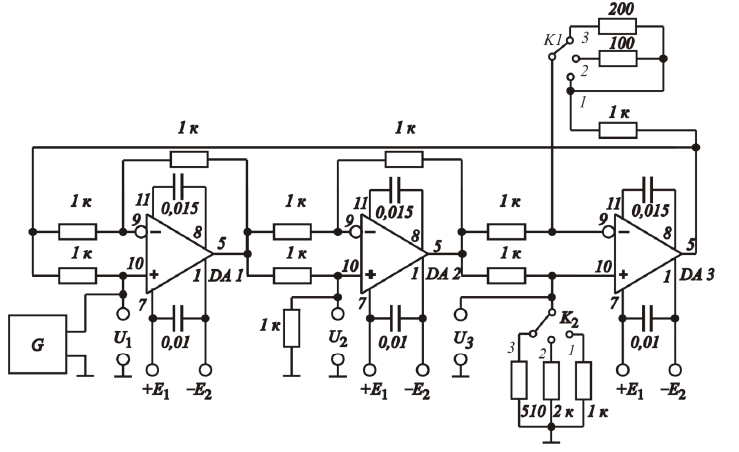

Рис.1 Электрическая принципиальная схема циркулятора
Электрическая принципиальная схема циркулятора приведена на рис. 1. Он построен на операционных усилителях К140УД9 (DA1 – DA3) с корректи-рующими конденсаторами для обеспечения устойчивой работы в заданном частотном диапазоне. В схеме используются одинаковые (за исключением переключаемых) сопротивления 1 кОм. Переключаемые с помощью K1 и K2 сопротивления используются для исследования влияния разброса их значений на параметры циркулятора.
Исследуемый циркулятор расположен в металлическом корпусе, на лицевой панели которого располагаются переключатели K1 и K2. Также на панели расположены входные клеммы звеньев циркулятора. Генератор звуковых частот G подключается к первому входу циркулятора. Напряжения U1, U2 и U3 последовательно измеряются вольтметром. Для развязки операционных усилителей используются блокировочные конденсаторы, подключѐнные к вывода 1 и 7.
Экспериментальные результаты:
Таблица 1: Амплитудные характеристики для частоты 100 Гц
U1, B |
10.1 |
8.93 |
7.53 |
6.29 |
5.7 |
4.78 |
4.35 |
3.98 |
2.9 |
0 |
U2, B |
6.45 |
6.1 |
5.67 |
5.23 |
4.99 |
4.52 |
4.21 |
3.94 |
1.24 |
0 |
U3, B |
0.075 |
0.072 |
0.049 |
0.028 |
0.021 |
0.019 |
0.02 |
0.02 |
0.02 |
0 |
Lперех, дБ |
3.90 |
3.31 |
2.46 |
1.60 |
1.16 |
0.49 |
0.28 |
0.09 |
7.38 |
|
Lнапр, дБ |
38.69 |
38.56 |
41.27 |
45.43 |
47.52 |
47.53 |
46.47 |
45.89 |
35.85 |
|
Таблица 2: Амплитудные характеристики для частоты 1000 Гц
U1, B |
9.83 |
8.89 |
7.48 |
5.42 |
4.69 |
4.6 |
3.95 |
3.14 |
2.52 |
1.17 |
0 |
U2, B |
5.88 |
5.72 |
5.46 |
4.89 |
4.51 |
4.47 |
4.01 |
3.25 |
2.62 |
1.21 |
0 |
U3, B |
0.065 |
0.063 |
0.058 |
0.053 |
0.037 |
0.026 |
0.021 |
0.02 |
0.02 |
0.02 |
0 |
Lперех, дБ |
4.46 |
3.83 |
2.73 |
0.89 |
0.34 |
0.25 |
-0.13 |
-0.30 |
-0.34 |
-0.29 |
|
Lнапр, дБ |
39.13 |
39.16 |
39.48 |
39.30 |
41.72 |
44.71 |
45.62 |
44.22 |
42.35 |
35.64 |
|
Таблица 3: Амплитудные характеристики для частоты 10 кГц
U1, B |
9.65 |
8.62 |
7.88 |
6.01 |
5.62 |
4.41 |
3.7 |
2.1 |
1.5 |
0.51 |
0 |
U2, B |
5.5 |
4.84 |
4.31 |
3.358 |
3.32 |
4.19 |
3.96 |
2.03 |
1.453 |
0.48 |
0 |
U3, B |
0.047 |
0.041 |
0.03 |
0.03 |
0.028 |
0.033 |
0.027 |
0.024 |
0.021 |
0.01 |
0 |
Lперех, дБ |
4.88 |
5.01 |
5.24 |
5.06 |
4.57 |
0.44 |
-0.59 |
0.29 |
0.28 |
0.53 |
|
Lнапр, дБ |
41.37 |
41.44 |
43.15 |
40.98 |
41.48 |
42.07 |
43.33 |
38.55 |
36.80 |
33.62 |
|
Таблица 4: Амплитудные характеристики для частоты 100 кГц
U1, B |
9.18 |
8.48 |
7.45 |
6.12 |
4.4 |
2.57 |
1.72 |
1 |
0.89 |
0.33 |
0 |
U2, B |
0.386 |
0.358 |
0.314 |
0.295 |
0.288 |
0.28 |
0.276 |
0.275 |
0.191 |
0.022 |
0 |
U3, B |
0.027 |
0.021 |
0.021 |
0.021 |
0.02 |
0.019 |
0.019 |
0.02 |
0.02 |
0.02 |
0 |
Lперех, дБ |
27.53 |
27.49 |
27.50 |
26.34 |
23.68 |
19.26 |
15.89 |
11.21 |
13.37 |
23.52 |
|
Lнапр, дБ |
23.10 |
24.63 |
23.49 |
22.95 |
23.17 |
23.37 |
23.24 |
22.77 |
19.60 |
0.83 |
|

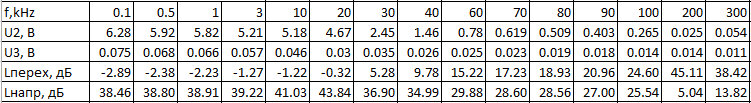

Таблица 5: Частотные характеристики для нелинейного режима (U1 = 8.93 B):

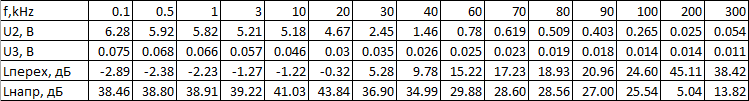

Таблица 6: Частотные характеристики для линейного режима
(U1 = 2.08 B):
Таблица 7: Амплитудные характеристики для частоты 1000 Гц при положениях выключателей К1 = 3 и К2 = 1
U1, B |
9.72 |
8.8 |
7.71 |
6.35 |
4.77 |
4.06 |
3.73 |
2.49 |
1.96 |
0.94 |
0.113 |
0.002 |
U2, B |
5.92 |
5.76 |
5.55 |
5.2 |
4.55 |
4.11 |
3.8 |
2.609 |
2.05 |
0.98 |
0.118 |
0.022 |
U3, B |
0.097 |
0.095 |
0.093 |
0.088 |
0.078 |
0.072 |
0.067 |
0.049 |
0.039 |
0.026 |
0.022 |
0.02 |
Lперех, дБ |
4.31 |
3.68 |
2.86 |
1.74 |
0.41 |
-0.11 |
-0.16 |
-0.41 |
-0.39 |
-0.36 |
-0.38 |
-20.83 |
Lнапр, дБ |
35.71 |
35.65 |
35.52 |
35.43 |
35.32 |
35.13 |
35.07 |
34.53 |
34.41 |
31.53 |
14.59 |
0.83 |
Таблица 8: Амплитудные характеристики для частоты 1000 Гц при положениях выключателей К1 = 2 и К2 = 3
U1, B |
9.8 |
8.64 |
7.25 |
5.91 |
4.62 |
3.88 |
2.84 |
1.74 |
0.85 |
0.002 |
U2, B |
5.86 |
5.67 |
5.41 |
4.79 |
4.44 |
3.89 |
2.965 |
1.812 |
0.88 |
0.022 |
U3, B |
0.026 |
0.027 |
0.026 |
0.025 |
0.024 |
0.023 |
0.023 |
0.022 |
0.021 |
0.021 |
Lперех, дБ |
4.47 |
3.66 |
2.54 |
1.83 |
0.35 |
-0.02 |
-0.37 |
-0.35 |
-0.30 |
-20.83 |
Lнапр, дБ |
47.06 |
46.44 |
46.36 |
45.65 |
45.34 |
44.56 |
42.21 |
38.31 |
32.45 |
0.40 |
Для расчёта использовались следующие формулы:
Обработка результатов:

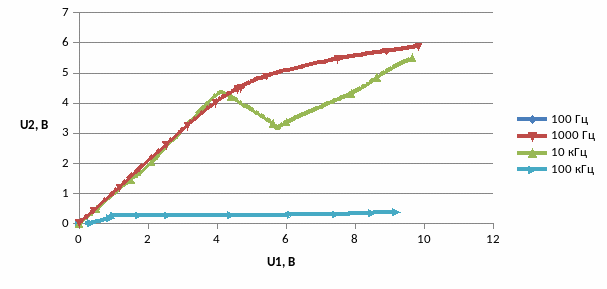

Рис.2: Амплитудные характеристики для входа 2

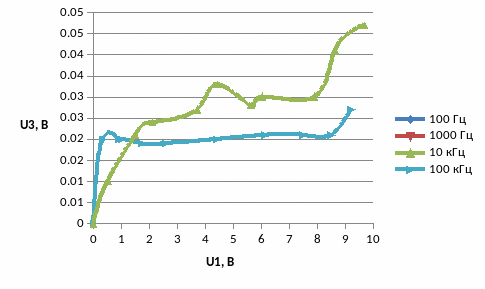

Рис.3: Амплитудные характеристики для входа 3

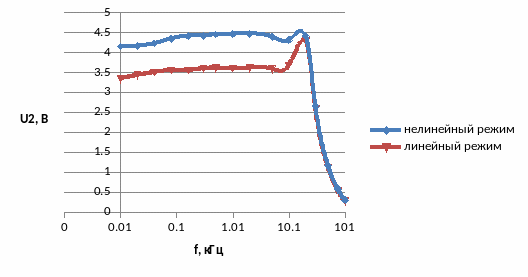

Рис.4: Частотные характеристики для входа 2

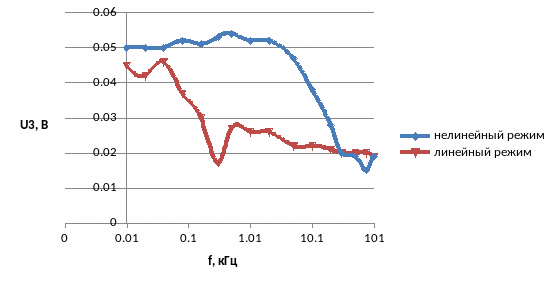

Рис.5: Частотные характеристики для входа 3

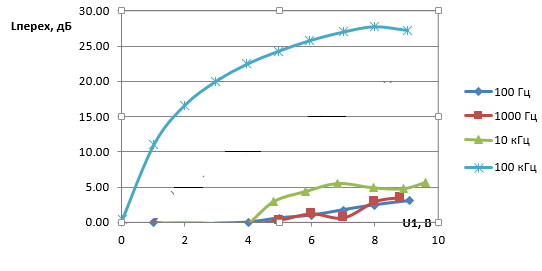

Рис. 6: Зависимость переходного ослабления от Uвх

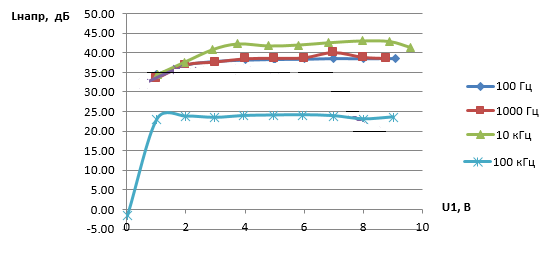

Рис.7: Зависимость коэффициента направленности от Uвх

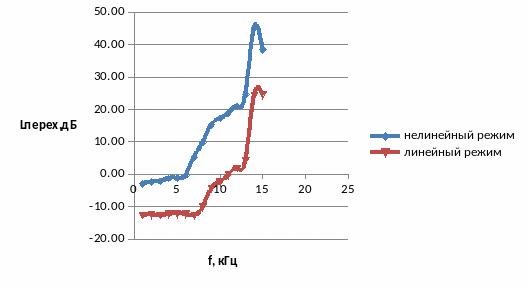

Рис.8: Зависимость переходного ослабления от частоты

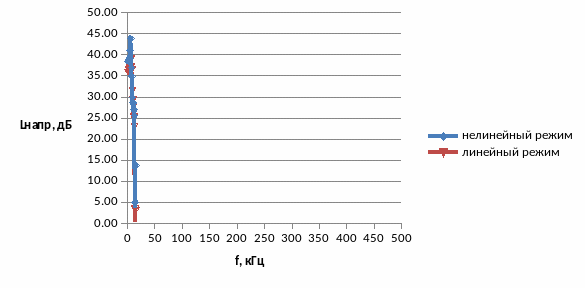

Рис.9: Зависимость коэффициента направленности от частоты.
Рис.10: Амплитудные характеристики входа 2 для разных положений переключателей

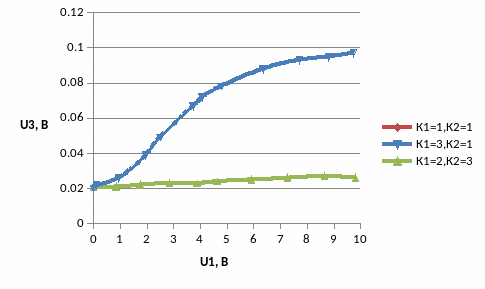

Рис.11: Амплитудные характеристики входа 3 для разных положений переключателей

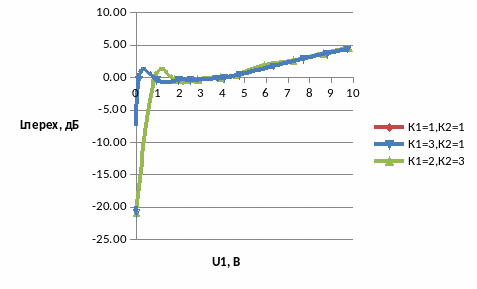

Рис.12:Зависимость переходного ослабления от Uвх для разных положений переключателей

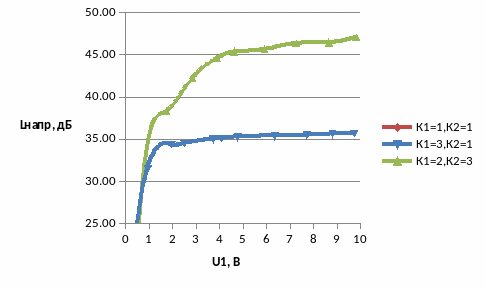

Рис.13:Зависимость коэффициента направленности от Uвх для разных положений переключателей
Вывод: Рисунки 2 и 3 позволяют сделать вывод, что с увеличением частоты амплитудные характеристики циркулятора переходят в насыщение при меньших значениях Uвх. При увеличении частоты выше 20 кГц напряжение U2 при неизменном U1 начинает уменьшаться (см. рис.4 и 5). Из рисунков 6 и 7 видно, что с увеличением частоты входного сигнала выше нескольких кГц сильно растёт переходное ослабление и уменьшается коэффициент направленности. Из частотных характеристик (рис. 7 и 8 )также видно, что при частоте входного сигнала около 150 кГц частотные зависимости переходного ослабления и коэффициента направленности переходят в насыщение. Циркулятор в нелинейном режиме обладает более высоким переходным ослаблением. Частотные зависимости коэффициента направленности дли линейного и нелинейного режимов примерно одинаковы.
