Лабораторная работа №5 МТиП

Министерство цифрового развития, связи и массовых коммуникаций Российской Федерации

Ордена Трудового Красного Знамени федеральное государственное бюджетное образовательное учреждение высшего образования

«Московский технический университет связи и информатики»

(МТУСИ)

Кафедра: «Сетевые информационные технологии и сервисы»

Отчет о лабораторной работе №5

на тему:

«Разработка логической структуры и схемы проектируемой мультисервисной сети»

Выполнил:

Проверил руководитель:

Шведов А.В.

____________

1. Цель работы: Произвести расчет плана IP-адресации. Разработать логическую схему сети предприятия.

2.1. Произвести расчет плана IP-адресации и списка VLAN для всех структурных подразделений сети (на основании табл. 2, 3, 4). Результаты расчета представить в таблице вида (табл. 24):

У нашего предприятия 420 рабочих станций, 354 IP-телефонов и 6 серверов, следовательно, необходимо 420 + 354 + 6 = 780 уникальных хостов. Этому количеству соответствует 22 маска подсети. Тогда:

Таблица 24 – План IP-адресации мультисервисной сети

№ п/п	Наименование подсети	Адрес подсети	Маска подсети	Диапазон IP-адресов	Номер VLAN
1	Телефония	192.168.96.0	23	192.168.96.1 – 192.168.97.254	70
3	Бухгалтерия	192.168.98.0	25	192.168.98.1 – 192.168.98.126	40
4	Отдел кадров	192.168.98.128	25	192.168.98.129 – 192.168.98.254	50
5	ИТ отдел	192.168.99.0	25	192.168.99.1 – 192.168.99.126	20
6	Юридический отдел	192.168.100.0	24	192.168.100.1 – 192.168.100.254	30
7	Руководство	192.168.101.0	26	192.168.100.1 – 192.168.100.62	10
8	Сервер	192.168.101.64	29	192.168.100.65 – 192.168.100.70	60

VLAN – (Virtual Local Area Network) — виртуальная локальная компьютерная сеть.

Изоляция сетей

• Разные отделы внутри крупной компании

• Разные компании в бизнес-центре

Преимущество изоляции сетей

• Безопасность

• Распределение нагрузки

• Ограничение широковещательного трафика

VLAN реализуется на коммутаторах на канальном уровне

Некоторые обозначения:

• access port – это порт, который принадлежит к одному VLAN, и может передавать нетегированный информационный трафик;

• trunk port – это коммутационный порт, посредством которого может передаваться тегированный трафик от одного либо нескольких VLAN.

Коммутаторы Cisco ранних версий работали с двумя протоколами: 802.1Q, ISL. Второй из них относится к проприетарному протоколу, который применяется в коммутационных платформах Cisco. Этот протокол позволяет инкапсулировать фрейм с целью передачи данных о причастности к тому или иному VLAN. Современные модели этот протокол не поддерживают, а работают только с 802.1Q.

Чтобы иметь возможность передачи трафика от нескольких VLAN посредством одного порта, его следует перевести в режим trunk. Конкретные режимы интерфейса (режим умолчания отличаются для разных моделей):

• auto – это автоматический режим порта, из которого переход в режим trunk возможен только в том случае, если порт на другом конце связи будет в режиме desirable или on;

• desirable – это режим, из которого порт может перейти к режиму trunk; в этом состоянии он периодично посылает DTP-кадры к другому порту, запрашивая его перейти в режим trunk; этот режим будет установлен, если другой порт находится в одном из трех режимов: auto, desirable или on;

• trunk – в этом случае порт постоянно пребывает в состоянии trunk, даже если другой порт не может поддерживать такой же режим;

• nonegotiate – это режим, с которого порт готов выполнить переход к режиму trunk; он не выполняет передачу DTP-кадров к другому порту. Этот режим предусмотрен для исключения конфликтных ситуаций с другим оборудованием (не бренда Cisco). В этом случае коммутационное устройство на другом конце связи должно быть настроено в ручном режиме для использования режима trunk.

По умолчанию для режима trunk разрешаются все VLAN. Чтобы через любой из поддерживаемых VLAN выполнялась передача данных, он должен быть активным. В активную фазу он переходит тогда, когда его создали на коммутаторе и один из его портов находится в режиме up/up.

VLAN создается на коммутаторе посредством команды vlan. Также он может формироваться автоматически на коммутаторе, когда к нему добавляются интерфейсы в режиме access.

Схемы сети здания с учётом внедрения технологии VLAN

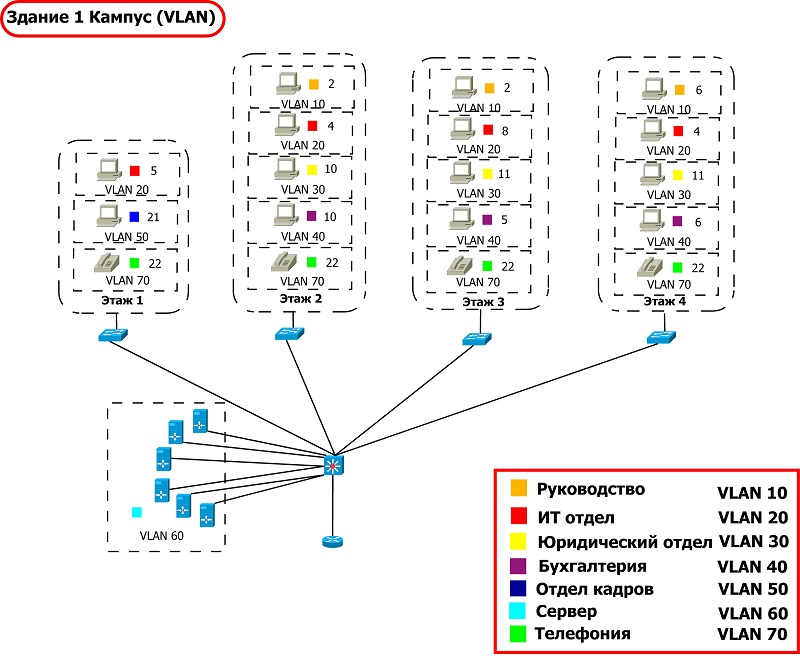

Рисунок 2 – Схеме разделения сети Здания 1 кампуса на VLAN по отделам

Таблица 25 – Распределение VLAN по этажам Здания 1 (кампуса)

Здание 1
Этаж	Vlan
	Vlan 10	Vlan 20	Vlan 30	Vlan 40	Vlan 50	Vlan 60	Vlan 70
1		+			+	+	+
2	+	+	+	+			+
3	+	+	+	+			+
4	+	+	+	+			+

Рисунок 3 - Схеме разделения сети Филиал 1 на VLAN по отделам

Таблица 26 – Распределение VLAN по этажам Филиал 1

Филиал 1
Этаж	Vlan
	Vlan 10	Vlan 20	Vlan 30	Vlan 40	Vlan 50	Vlan 60	Vlan 70
1		+			+		+
2	+	+	+	+			+
3	+	+	+	+			+
4	+	+	+	+			+

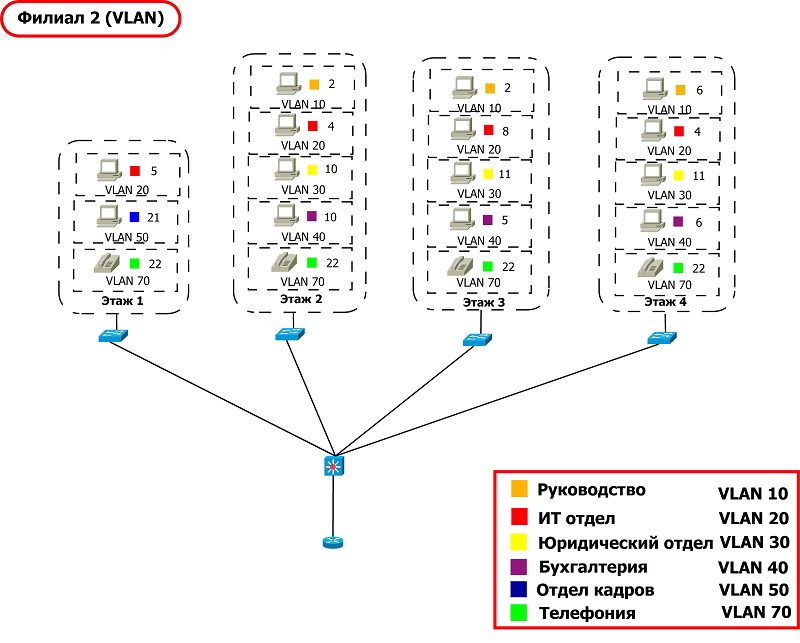

Рисунок 4 - Схеме разделения сети Филиал 2 на VLAN по отделам

Таблица 27 – Распределение VLAN по этажам Филиал 2

Филиал 2
Этаж	Vlan
	Vlan 10	Vlan 20	Vlan 30	Vlan 40	Vlan 50	Vlan 60	Vlan 70
1		+			+		+
2	+	+	+	+			+
3	+	+	+	+			+
4	+	+	+	+			+

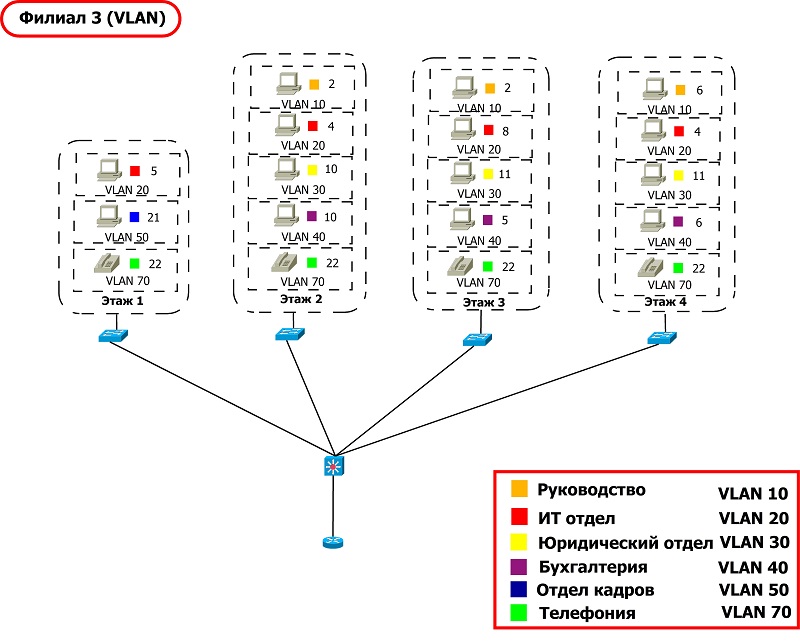

Рисунок 5 - Схеме разделения сети Филиал 3 на VLAN по отделам

Таблица 28 – Распределение VLAN по этажам Филиал 3

Филиал 3
Этаж	Vlan
	Vlan 10	Vlan 20	Vlan 30	Vlan 40	Vlan 50	Vlan 60	Vlan 70
1		+			+		+
2	+	+	+	+			+
3	+	+	+	+			+
4	+	+	+	+			+

2.2. Осуществить разработку логической схемы сети (схемы L2/L3).

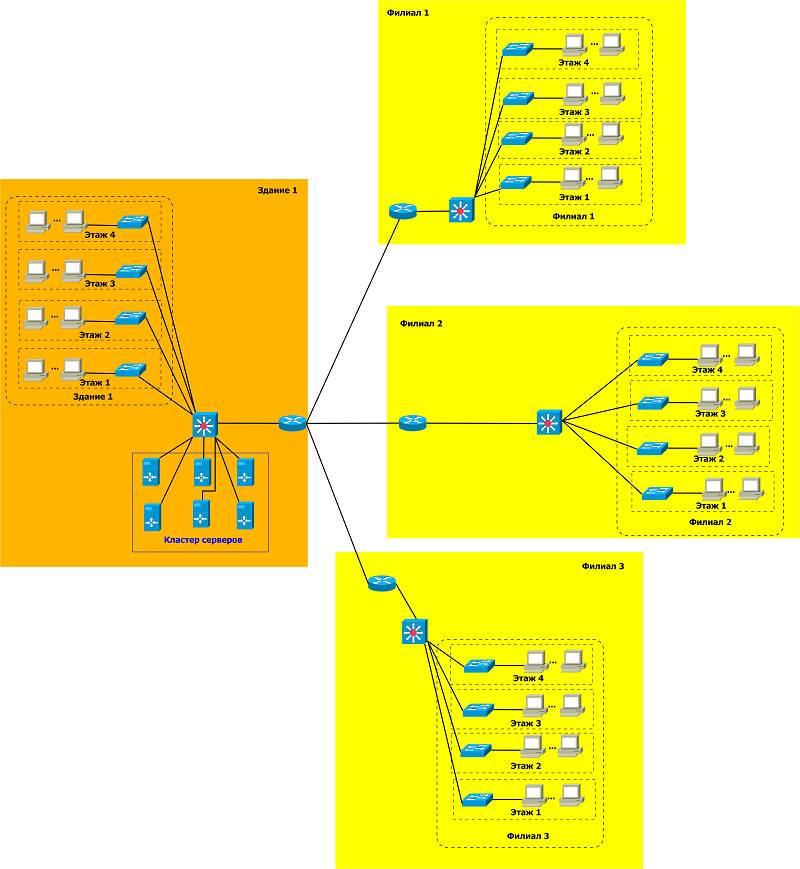

Рисунок 6 - Логическая схемы сети

На данной схеме изображена взаимосвязь между устройствами проектируемой сети зданий кампуса и филиалов. Связующим устройством между ними (здание кампуса/филиалов) являются пограничные маршрутизаторы.
