Лаба №4 ЭКСиВК
.docxМинистерство цифрового развития, связи и массовых коммуникаций
Российской Федерации
Ордена Трудового Красного Знамени
федеральное государственное бюджетное образовательное учреждение
высшего образования
Московский технический университет связи и информатики
Кафедра экологии, безопасности жизнедеятельности и электропитания
Лабораторная работа №4
Исследование импульсных источников питания
Выполнил:
Проверил:
Ассистент Крюков А.Г.
_________________
1. Цель работы
Изучить принцип действия и особенности импульсных источников питания. Ознакомиться с принципом действия релейных стабилизаторов.
2. Схема установки

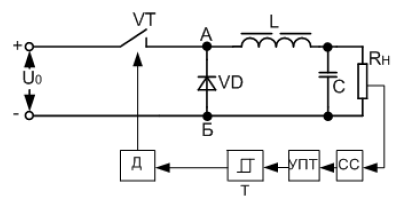

Рисунок 1. Схема лабораторной установки.

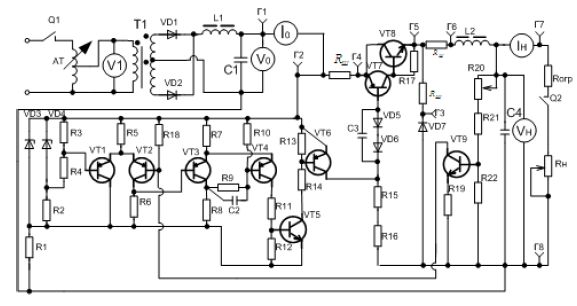

Рисунок 2. Принципиальная электрическая схема лабораторной установки.
3. Расчетные формулы
4. Результаты измерений
U₀ = 27 B - const |
||||||
Экспериментальные данные |
Результаты расчета |
|||||
Iн, A |
Uн, B |
I₀, A |
∆Uн, B |
Pн, Вт |
P₀, Вт |
ƞ, - |
0,15 |
12,177 |
0,05 |
0,13 |
1.826 |
1,35 |
1.353 |
0,19 |
12,14 |
0,1 |
0,127 |
2,306 |
2,7 |
0,854 |
0,33 |
12,11 |
0,2 |
0,123 |
3,996 |
5,4 |
0,74 |
0,47 |
12,08 |
0,25 |
0,12 |
5,677 |
6,75 |
0,839 |
0,75 |
12,02 |
0,4 |
0,117 |
9,015 |
10,8 |
0,834 |
Рассчитаем внутреннее сопротивление стабилизатора , Ом:
-напряжение на нагрузке стабилизатора при токе нагрузки , В;
-напряжение на нагрузке стабилизатора при токе нагрузки , В;
.
Построим график зависимости ƞ=f(Iн):

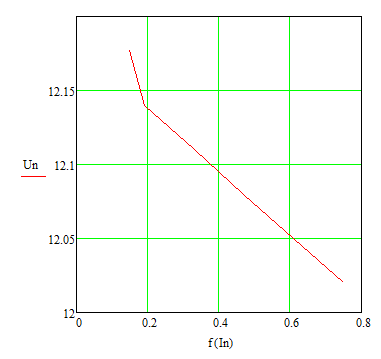

Построим график зависимости внешней характеристики стабилизатора Uн=f(Iн):
Iн = 0,2 А - const |
||||||
Экспериментальные данные |
Результаты расчета |
|||||
U₀, В |
Uн, B |
I₀, A |
∆Uн, B |
Pн, Вт |
P₀, Вт |
ƞ, - |
18 |
12,07 |
0,2 |
0,119 |
2,414 |
3,6 |
0,670 |
21 |
12,11 |
0,15 |
0,118 |
2,422 |
3,15 |
0,768 |
24 |
12,12 |
0,15 |
0,122 |
2,424 |
3,6 |
0,673 |
26 |
12,13 |
0,12 |
0,124 |
2.426 |
3.12 |
0,777 |
28 |
12,14 |
0,12 |
0,127 |
2,428 |
3.36 |
0,722 |
Рассчитаем значение коэффициента стабилизации :
Где 0.6
;
;
- номинальное значение выходного напряжения, соответствующее напряжению

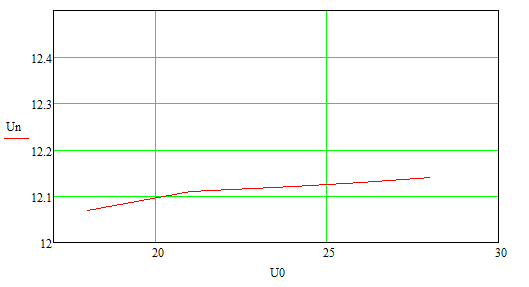

Построим график зависимости нагрузочной характеристики Uн=f(U₀):
5. Выводы
В результате выполнения лабораторной работы было проведено исследование импульсных источников питания и стабилизаторов, проведены соответствующие необходимые измерения и расчеты, построены заданные графики. В итоге полученные значения находятся в допустимых пределах.
