Национальный исследовательский университет

Московский энергетический институт

Кафедра инженерной теплофизики

Лабораторная работа №3

Исследование гидравлического сопротивления при течении жидкости в трубе

Студенты: Юдин С.М.

Абдулаев Б.Б.

Группа: ТФ-15-19

Преподаватель: Листратов Я.И.

К работе допущен:

Работу выполнил:

Протокол лабораторной работы:

Обработка опытных данных: −3

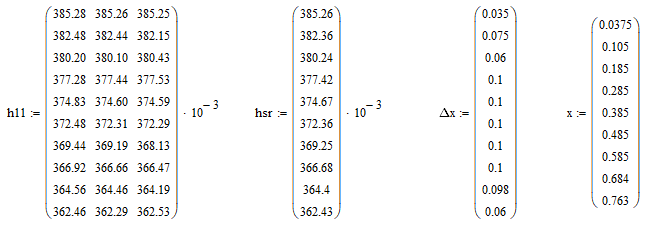

Внутренний диаметр трубки: d= 5.17*10 м Ускорение свободного падения: g= 9.8156 м/с² Течение на начальном участке в 1 измерении: Температура: t= 12.1 ºС

Плотность: ρ= 999.53 кг/м³

⁻⁶м²

Вязкость: ν= 1.185*10 /с

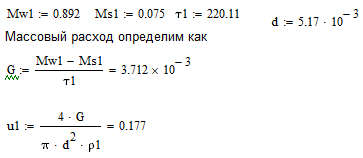

Масса сосуда с водой: Mw1= 0.892 кг Масса сосуда: Ms1= 0.075 кг

Время налива: τ1= 220.11 c

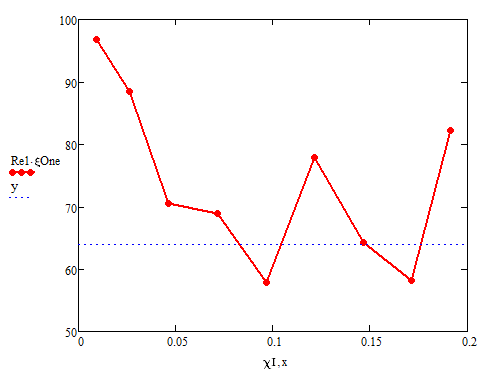

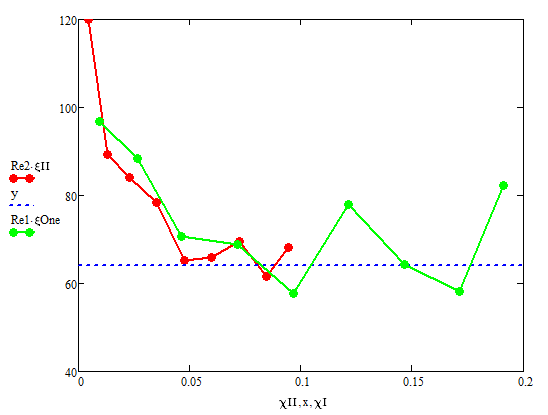

Для построения графика определим приведенную координату:

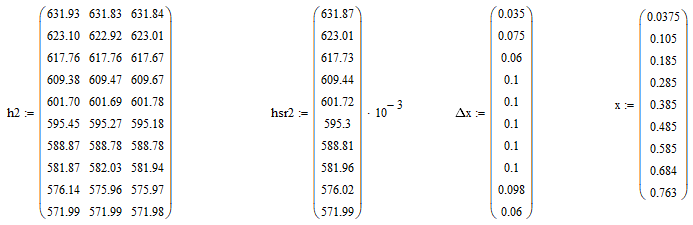

Течение на начальном участке во 2 измерении: Температура: t= 9.1ºС

Плотность: ρ= 999.78 кг/м³

⁻⁶м²

Вязкость: ν= 1.307・10 /с

Масса сосуда с водой: Mw2= 0.884 кг

Масса сосуда: Ms2= 0.077 кг

Время налива: τ2= 97.21 c

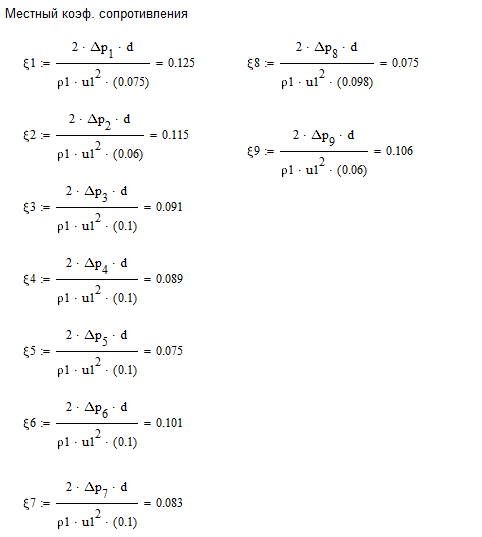

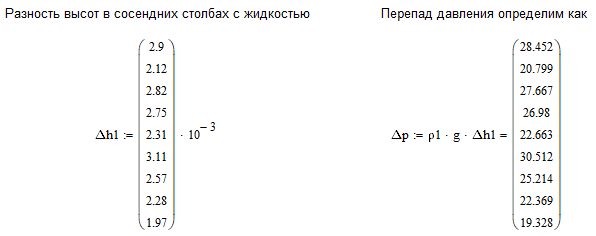

Далее определим местный коэф. сопротивления:

Определяем продольную координату:

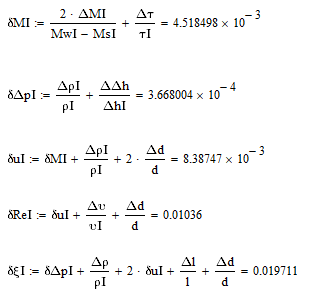

Расчет погрешностей.

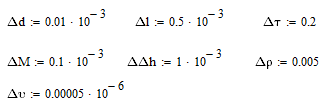

Входные данные:

Второе измерение

Стабилизированное течение

1 измерение:

Температура: t= 7.5 ºС

Плотность: ρ= 999.57 кг/м³

⁻⁶м²

Вязкость: ν= 1.307⋅10 /с

Масса сосуда с водой: Mw1= 0.975 кг

Масса сосуда: Ms1= 0.078 кг

Время налива: τ1= 46.56 c

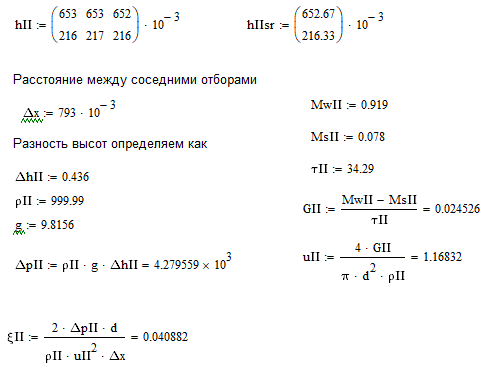

2 измерение:

Температура: t= 7.1 ºС

Плотность: ρ= 999.9 кг/м³

⁻⁶м²

Вязкость: ν= 1.307⋅10 /с

Масса сосуда с водой: Mw2= 0.919 кг

Масса сосуда: Ms2= 0.078 кг

Время налива: τ2= 34.29 c

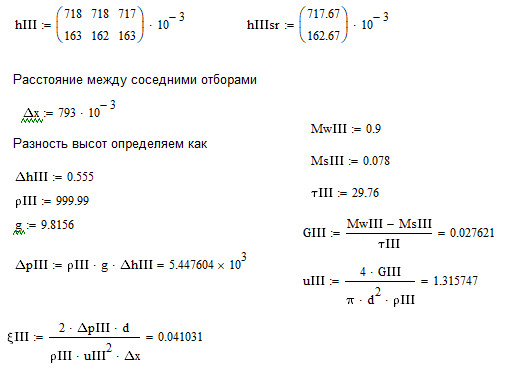

3 измерение:

Температура: t= 6.6 ºС

Плотность: ρ= 999.9 кг/м³

⁻⁶м²

Вязкость: ν= 1.307⋅10 /с

Масса сосуда с водой: Mw3= 0.900 кг

Масса сосуда: Ms3= 0.078 кг

Время налива: τ3= 29.76 c

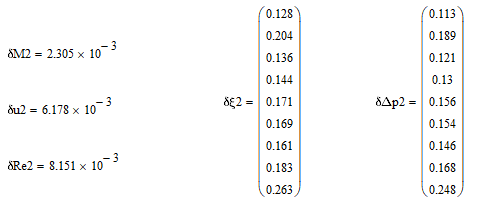

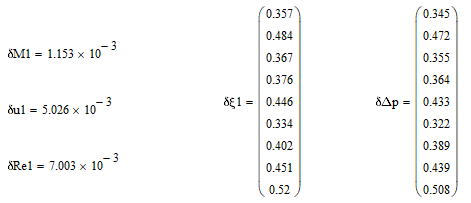

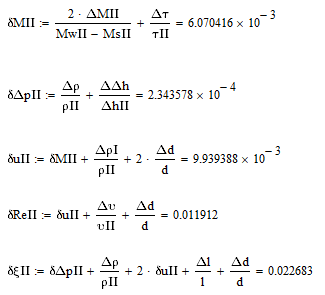

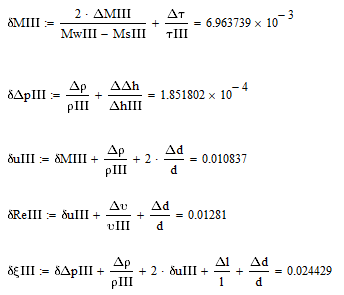

Расчет погрешностей

1 измерение

2 измерение

3 измерение
