Лабораторная работа №9 Филатов М.Ю. ФКГ КиГ 1-2б

Лабораторная работа № 5

Измерение длин линий

Задание № 9

Изучение нитяного дальномера. Измерение длин линий нитяным дальномером.

Содержание:

1. Изучить теорию и устройство нитяного дальномера в зрительной трубе с внутренним фокусированием.

Содержание вопроса - Ответ: Привести оптическую схему нитяного дальномера с ходом лучей, формулы для определения длины линии D и горизонтального проложения и пример дальномерного отсчета l по дальномерным нитям.

Ответ:

Схема измерения расстояний нитяным дальномером при горизонтальном положении оси визирования

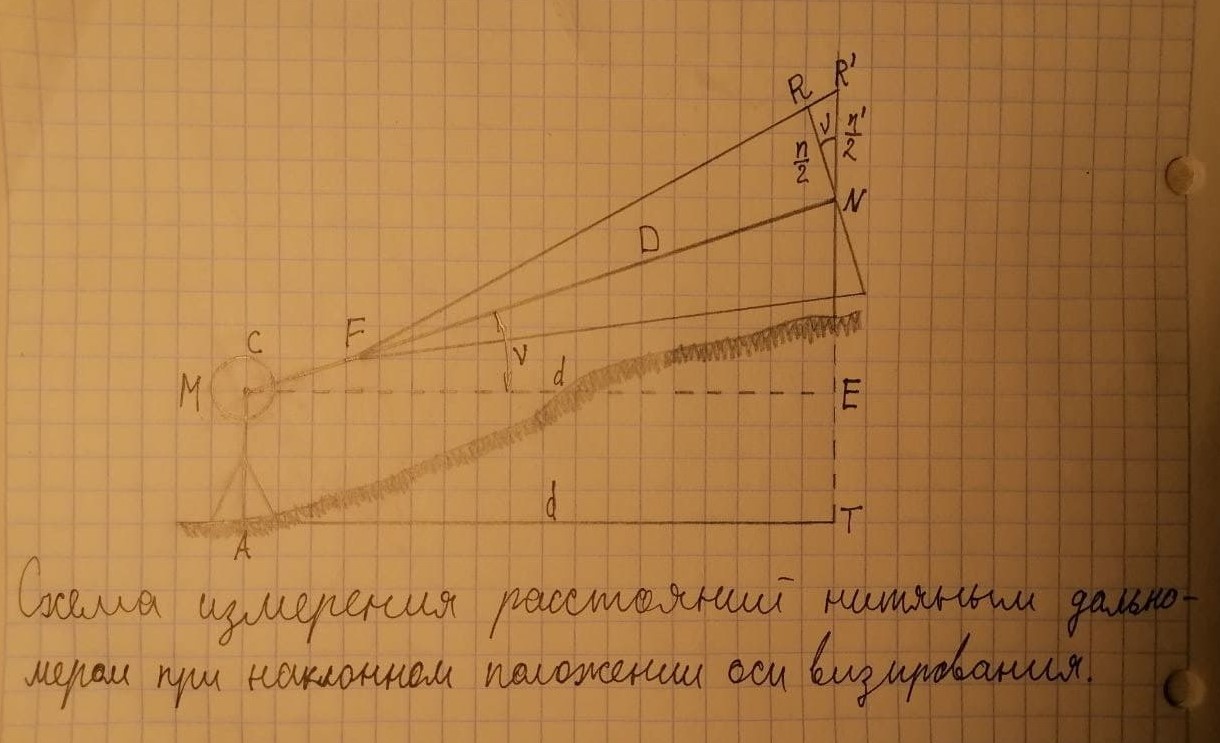

Схема измерения расстояний нитяным дальномером при наклонном положении оси визирования

Пример:

Если отсчёты по дальномерным нитям по рейке равны 9159 и

1409 мм и коэффициент дальномера К = 100.

Тогда

n =9159 – 1409 = 7750 мм = 77,5 см;

D = K х n = 100 х 77,5 см = 7750 см = 77,5 м,

где

D – дальномерное расстояние,

К – коэффициент дальномера.

Формула для определения длинны линий:

где:

К — коэффициент нитяного дальномера

I – средний дальномерный отсчет

Формула для определения горизонтального проложения:

где:

D - длина линии

v - угол наклона

2. Вычислить длину линии, измеренную нитяным дальномером.

Ответ: Результат вычисления поместить в колонки 4 и 5 табл.1 с данными варианта задания (колонки 2 и 3 табл.1). (Величину поправки принять δ=0)

Табл .1

№ вари- анта	Дальномерные отсчёты ( l ) в [см]			Длина линии D в [м]		Угол наклона (ʋ) в [ ° ]		Гор. про- лож. S в [м]
	1 приём	2 приём	Средний
1	2	3	4		5		6	7
24	77.5	77.3	77.4		77.4		-7.8	76

3. Вычислить горизонтальное проложение длины линии.

Ответ: Результат вычисления поместить в колонку 7табл.1 с данными варианта задания (колонка 6 табл.1).

Результат вычисления поместить в колонку 7табл.1 с данными варианта задания (колонка 6 табл.1).

S = 75,97 м = 76 м

Выполнил

Студент ФКГ КиГ 1-2Б

Филатов М.Ю.

Работа над ошибками:

Ошибка:

У тебя написаны отсчеты для 12.4 см, а нужно для твоего варианта, например, 77.5 см

(я пересчитал заново и исправил)
