Лабораторная работа №3 Филатов
.docxЛабораторная работа № 1.
Топографические карты
Задание 3.
Определение географических и прямоугольных координат точек местности по топографической карте.
Содержание задания:
Изучить основную и минутную рамки и километровую (координатную) сетку листа топографической карты масштаба 1: 10000 и показать на рисунках примеры определения географических и прямоугольных координат.
Ответ:
|
|

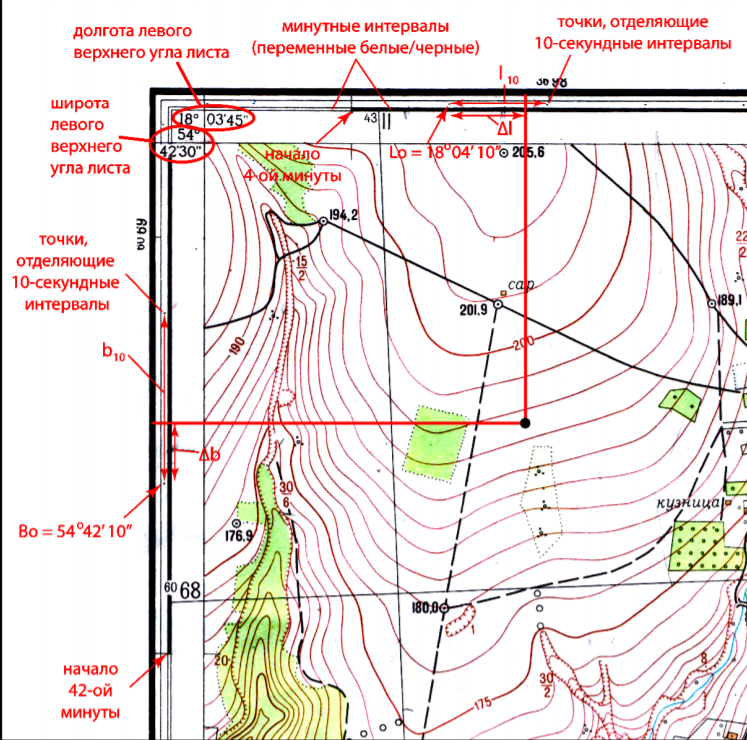

Определение географических координат |

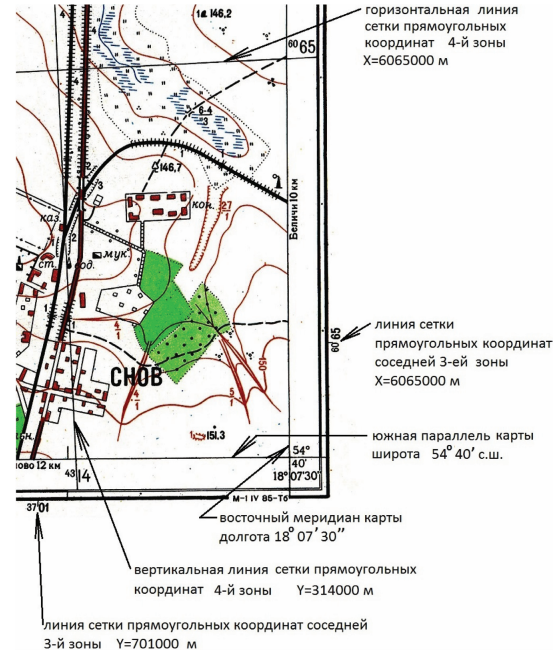

Определение прямоугольных координат |
1. При выполнении задания сначала проводят ближайшие к колодцу параллели и меридианы, используя точки, которыми отмечены десятки секунд широт и долгот на минутной рамке. Получили: — южная параллель φю=54°40'40''; — северная параллель φс=54°40'50''; — западный меридиан λз=18°06'20''; — восточный меридиан λв=18°06'30''.
2. Опускают из точки на проведенные меридианы и параллели перпендикуляры с помощью линейки и угольника. 3. С помощью масштабной линейки и измерителя измеряют расстояния от меридианов и параллелей до заданной точки (a, a', b, b'). 4. Измеряют также длины отрезков параллелей и меридианов P и M (равные в угловой мере 10''). 5. В таблицах вычисляют суммы (a+a') и (b+b'), которые сравнивают с длиной соответствующих отрезков меридианов и параллелей М и Р. Аналогично для долготы точки |

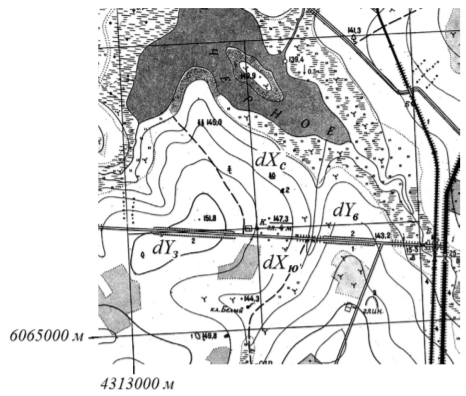

1. При выполнении задания сначала опускают перпендикуляры на стороны квадрата координатной сетки. 2. Значения координат юго-западного угла квадрата Х=6065000 м, Y=4313000 м. 3. Измеряют длины перпендикуляров (приращения координат dXю, dXс, dYз , dYв). 4. Вычисляют сумму dXю+dXс. Вычисляют невязку fx = (dXю + dXc) - 1 000 м, которая не должна быть более 10 точностей масштаба (в нашем случае не более 10м). Если это требование удовлетворено, то распределяют невязку fX c обратным знаком пропорционально измеренным приращениям координат по формулам:
Проводят контроль dXю’+dXc’ = 1000. Вычисляют искомое значение координаты X точки X = Xю + dXю’, контроль: X = Xe – dXc'.
|
Определить географические и прямоугольные координаты точек местности №1 и №2 (из задания №1)по топографической карте масштаба 1:10000 (лист У-34-37-В-в-4). (Ответы поместить в таблицы №1 и №2).
Точка №1 – Мост на плотине около оз. Чёрное (квадрат 6613)
Точка №2 – Колодец с отметкой 149,2 (квадрат 6614)
Ответ:
Таблица №1. Определение географических координат
-
№№
Точек, (назв.)
Длины отрезков вдоль меридиана в [мм]
Длины отрезков вдоль параллели в [мм]
Географические координаты
[˚ ˈ ˝]
Южный
Северный.
Сумма
Контр.
Расхожд
Западный.
Восточный.
Сумма
Контр.
Расхож.
Широта (φ)
Долгота (λ)
1
2
3
4
5
6
7
8
9
10
11
12
13
№ 2
5
26
31
31
0
18
0
18
18
0
54°41ˈ32˝
18°07’20˝
№ 1
2
29
31
31
0
3
15
18
18
0
54°41ˈ11˝
18°06ˈ12˝
Таблица №2. Определение прямоугольных координат
Точка №1 – Мост на плотине около оз. Чёрное (квадрат 6613)
Точка №2 – Колодец с отметкой 149,2 (квадрат 6614)
-
№№
Точек, (назв.)
Длины отрезков вдоль оси Х (абсцисс) в [мм]
Длины отрезков вдоль оси ординат У в [мм]
Прямоугольные координаты,
[м]
Южный
Северный.
Сумма
Контр.
Расхожд
Западный.
Восточный.
Сумма
Контр.
Расхож.
Абсцисса (Х)
Ордината (У)
1
2
3
4
5
6
7
8
9
10
11
12
13
№ 1
26,5
73,5
100
100
0
29,5
70,5
100
100
0
6066265
4313295
№ 2
86,5
13,5
100
100
0
45
55
100
100
0
6066865
4314450
Работу выполнил студ. КиГ 1-2б
Филатов Мирослав Юрьевич
10.11.2020
