№3 Лабораторная работа ОПИСиС

ФЕДЕРАЛЬНОЕ АГЕНСТВО СВЯЗИ

ОРДЕНА ТРУДОВОГО КРАСНОГО ЗНАМЕНИ ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ

БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ОБРАЗОВАНИЯ

«МОСКОВСКИЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ СВЯЗИ И ИНФОРМАТИКИ»

Кафедра Сетей связи и систем коммутации

Лабораторная работа №3

«Изучение технологии виртуальных локальных сетей VLAN (Virtual Local Area Network) с использованием Cisco Packet Tracer»

Выполнил: студент n-го курса

Группы ПМС 1101

Иванов И.И.

Проверил: доц.кф. Степанов М.С.

__________________________

Москва ****

1. Цель работы:

Изучить и практически освоить процесс настройки технологии виртуальных локальных сетей VLAN (Virtual Local Area Network) с использованием Cisco Packet Tracer. Научиться настраивать порты коммутатора в режимы access и trunk.

2. Задание

• Ознакомиться по [1, 2] с основными технологии виртуальных локальных сетей VLAN (Virtual Local Area Network).

• Запустить Cisco Packet Tracer.

• Собрать необходимую топологию сети, запустить и настроить виртуально оборудование

• Согласно пунктам выполнения лабораторной работы, сделать необходимые снимки экрана. Изучить полученную информацию и оформить ее в соответствии с требованиями раздела 5(Содержания отчёта)

3. Краткая теория

4. Выполнение работы

Рисунок 1. Топология сети

Рисунок 2. Конфигурация PC0

Рисунок 3. Конфигурация PC1

Рисунок 4. Конфигурация PC2

Рисунок 5. Конфигурация PC3

Рисунок 6. Конфигурация PC4

Рисунок 7. Конфигурация PC5

Рисунок 8. Конфигурация PC6

Рисунок 9. Конфигурация PC7

Рисунок 10. Проверка конфигурации PC0

Рисунок 11. Проверка конфигурации PC1

Рисунок 12. Проверка конфигурации PC2

Рисунок 13. Проверка конфигурации PC3

Рисунок 14. Проверка конфигурации PC4

Рисунок 15. Проверка конфигурации PC5

Рисунок 16. Проверка конфигурации PC6

Рисунок 17. Проверка конфигурации PC7

Рисунок 18. Основная информация по VLAN (Switch 0)

Рисунок 19. Краткая информация по VLAN (Switch 0)

Рисунок 20. Отправка эхо-запроса с PC0 на PC1

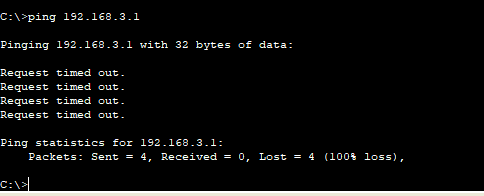

Рисунок 21. Отправка эхо-запроса с PC0 на PC4

Рисунок 22. Настройки портов на коммутаторе Switch0

Рисунок 23. Основная информация по VLAN (Switch 1)

Рисунок 24. Краткая информация по VLAN (Switch 1)

Рисунок 25. Отправка эхо-запроса с PC2 на PC3

Рисунок 26. Отправка эхо-запроса с PC2 на PC6

Рисунок 27. Настройки портов на коммутаторе Switch1

Рисунок 28. Настройки портов на коммутаторе Switch0

Рисунок 29. Настройки портов на коммутаторе Switch1

Рисунок 30. Отправка эхо-запросов с PC1 на PC0 и PC2

Рисунок 31. Отправка эхо-запросов с PC1 на PC4 и PC6

Рисунок 32. Новые настройки портов на коммутаторе Switch0

Рисунок 33. Новые настройки портов на коммутаторе Switch1

Рисунок 34. Отправка эхо-запросов с PC0 на PC1

Рисунок 35. Отправка эхо-запросов с PC2 на PC3

Рисунок 36. Отправка эхо-запросов с PC4 на PC5

Рисунок 37. Отправка эхо-запросов с PC6 на PC7

5. Контрольные вопросы

1. Что такое технология VLAN? Какие ее основные преимущества?

2. Какие типы порто используются при настройке VLAN?

3. Как необходимо настроить коммутаторы для соединения с ПК и с другим коммутатором?

4. Почему компьютеры, подключенные в разные коммутаторы, но находящиеся в одно VLAN,перестают взаимодействовать между собой при исключении этого VLAN из trunk-порта?

5. Какая команда позволяет, определить в каком режиме работает порт?

6. Перечислите основные способы назначения VLAN?

7. Что выполняет команда switchport mode access?

8. Какая команда необходимо ввести, чтобы назначить trunk-порт?

9. Какие команда позволяет вывести информацию по всем интерфейсам коммутатора?

10. Что позволяет сделать trunk-режим портов?

6. Ответы на Контрольные вопросы:

1. Что такое технология VLAN? Какие ее основные преимущества?

Ответ:

VLAN (аббр. от англ. Virtual Local Area Network) — топологическая («виртуальная») локальная компьютерная сеть, представляет собой группу хостов с общим набором требований, которые взаимодействуют так, как если бы они были подключены к широковещательному домену, независимо от их физического местонахождения.

Преимущества

· увеличивает число широковещательных доменов, но уменьшает размер каждого широковещательного домена, которые в свою очередь уменьшают широковещательный и многоадресный сетевой трафик

· увеличивают безопасность сети из-за ограничения взаимодействия членов различных сегментов на 1-2 уровнях.

· По сравнению с реализацией на раздельных коммутаторах уменьшает количество оборудования, хотя требует обязательного использования более дорогих управляемых коммутаторов

· В случае использования соответствующего оборудования позволяет разделить данные по различным сегментам сети в зависимости от их типа (например, обеспечить приоритетную передачу голосового трафика)

2. Какие типы порто используются при настройке VLAN?

Ответ:

Поэтому порт сетевого устройства может находиться в 2-х состояниях: access или trunk^

Access port или порт доступа — порт, находящийся в определенном VLAN и передающий не тегированные кадры. Как правило, это порт, смотрящий на пользовательское устройство.

Trunk port или магистральный порт — порт, передающий тегированный трафик. Как правило, этот порт поднимается между сетевыми устройствами.

3. Как необходимо настроить коммутаторы для соединения с ПК и с другим коммутатором?

Ответ:

Коммутатор следует подключить напрямую к компьютеру с помощью Ethernet кабеля и зайти в его настройки через веб браузер. Для этого, возможно потребуется перенастроить сетевое подключение компьютера. Для подключения по умолчанию обычно используются: IP адрес 192.168.0.1, а к другому коммутатору с помощью кросс-кабель gigabitEthernet

4. Почему компьютеры, подключенные в разные коммутаторы, но находящиеся в одно VLAN,перестают взаимодействовать между собой при исключении этого VLAN из trunk-порта?

Ответ:

Создание отдельных VLAN логически сегментирует коммутируемую межсетевую сеть. Теперь нужно использовать некоторую форму маршрутизации между VLAN для взаимодействия этих устройств.

5. Какая команда позволяет, определить в каком режиме работает порт?

Ответ:

Команда show running-config позволяет определить, в каком режиме работает порт

6) VLAN (Virtual Local Area Network, виртуальная локальная сеть) — это функция в роутерах и коммутаторах, позволяющая на одном физическом сетевом интерфейсе (Ethernet, Wi-Fi интерфейсе) создать несколько виртуальных локальных сетей. VLAN протокол используют для создания логической топологии сети, которая никак не зависит от физической топологии, это такая игра в раскраску, свой или чужой, если свой то приходи в группу, если нет, то давай до свиданья, без этого нормальные сети просто не живут.

1) Объединение в единую сеть компьютеров, подключенных к разным коммутаторам.

2) Разделение в разные подсети компьютеров, подключенных к одному коммутатору.

3) Разделение гостевой Wi-Fi сети и Wi-Fi сети предприятия.

7) Команда switchport mode access конфигурирует выбранный порт коммутатора, как порт доступа (аксесс порт). Команда switchport access vlan 2 указывает, что данный порт является портом доступа для vlan номер 2.

8) Trunk port. Такой вариант используется в том случае, когда организуется канал между двумя сетевыми устройствами — то есть с другой стороны стоит коммутатор или маршрутизатор. Поэтому транковый порт в некоторых случаях называют магистральным. Через него передается трафик по нескольким vlan.

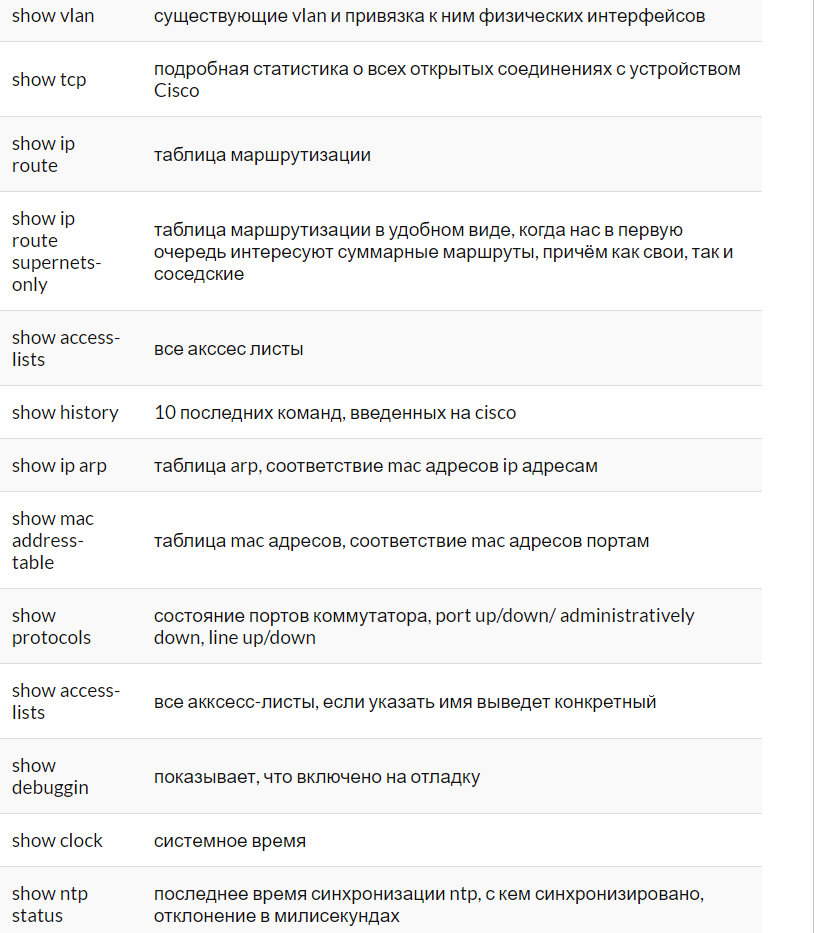

9)

10) Trunk - сконфигурированное состояние порта коммутатора (в меню команды interface ...), предназначенное для подключения к другому коммутатору. Могут объединяться в Port-channel для увеличения надёжности и быстродействия.
