жения Uвых от входного синусоидального напряжения Uвх
(рис.1-4):
рис.1-4
Отношение Uвых к Uвх — это коэффициент усиления К. Поэтому, казалось бы, АХ должна быть прямой линией, исходящей из начала координат. Однако, она совпадает с прямой только на участке АВ. Начальный участок АХ отклоняется от прямой линии из-за наличия собственных помех UП.
Верхний загиб АХ обусловлен наступлением перегрузок каскадов усилителя, когда наступает ограничение выходного колебания. Подробности будут рассмотрены ниже.
Динамический диапазон D — отношение наибольшего выходного (входного) напряжения к наименьшему в пределах линейной части АХ:
D |
Uвых2 |
|
Uвх2 |
|
Uвых1 |
Uвх1 |
|||
|
|
Динамический диапазон определяют обычно в дБ:
DдБ 20lgD, и обычно D = 40÷60 дБ.
В.А.Галочкин |
21 |
Схемотехника телекоммуникационных устройств |
Реальные речевые сигналы непрерывно изменяются: для радиовещания диапазон изменения сигналов составляет DС 40дБ . Для симфонического оркестра - DС 70дБ .
Для усилителя необходимо выполнение условия D DС .
1.11. Специфические показатели АЭУ
Рассмотренные выше показатели характерны для большинства АЭУ. Однако есть специфические показатели, например, для интегральных операционных усилителей и других аналоговых схем:
― входные токи; ЭДС; смещение нуля; максимальная скорость нарастания Uвых ; коэффициент ослабления синфазных Uвх и др.
Для устройств перемножения и деления:
―масштабный коэффициент;
―величина прямого прохождения (или просачивания на выход напряжения) входного напряжения по одному из входов при равенстве нулю другого.
Для компараторов:
―время переключения. Для активных фильтров:
―частота среза и неравномерность АЧХ в полосе пропускания и др.
1.12. Стабильность показателей
Технические показатели и характеристики любых АЭУ, к сожалению, не являются постоянными из-за нестабильности параметров составляющих элементов: при изменении температуры, напряжения питания; изменение показателей от экземпляра к экземпляру (производственный разброс), изменения вследствие старения. Наиболее нестабильны параметры транзисторов.
22 |
В.А.Галочкин |
Схемотехника телекоммуникационных устройств |
Для важнейших параметров показатели нестабильности нормируются техническими условиями.
При отыскании нестабильности какого-либо показателя γ устройства принято использовать понятие параметрической чувствительности:
|
|
|
d |
|
|
|
|
|
S |
|
|
|
|
|
d |
|
x |
|
dx |
|
|
|
||||
x |
|
|
|
|
dx |
|||
|
|
|
x |
|
|
|
|
|
— безразмерная величина; Это, по сути, отношение относительных нестабильностей
показателя γ по параметру х (как источника нестабильности).
Например: для простейшего однотранзисторного усилителя
γ = K, |
х = Ik0 . |
Тогда чувствительность коэффициента усиления (К) к изменениям тока коллектора (Ik0 ) в рабочей точке:
K |
|
dK |
|
IK0 |
(безразмерная величина). |
SIk0 |
|
dIK0 |
|
K |
|
Выводы по теме
1. Оценка (количественная) АЭУ производится по его техническим показателям: усиление, искажения, точность преобразования, по уровням Uвх и Uвых, и т. д.
2. Большинство параметров АЭУ совпадает с параметрами усилителей, т. к. основная масса АЭУ построена на их основе.
В.А.Галочкин |
23 |
Схемотехника телекоммуникационных устройств |
3.Стандартизация и унификация позволяют упростить разработку, удешевить производство, упростить ремонт техники.
4.Технические показатели и характеристики любых АЭУ, к сожалению, не являются постоянными из-за нестабильности параметров составляющих элементов: при изменении температуры, напряжения питания; изменение показателей от экземпляра к экземпляру (производственный разброс), изменения вследствие старения. Наиболее нестабильны параметры транзисторов.
Задания и вопросы для самоконтроля по теме
1.Дайте определение входному и выходному сопротивлениям усилителя;
2.Как определяются коэффициенты передачи по напряжению, по току усилителя?
3.Как определяется коэффициент передачи по мощности усилителя?
4.Приведите определение амплитудно-частотной и фазочастотной характеристик усилителя;
5.Что такое переходная характеристика усилителя?
6.В чем суть нелинейных искажений и причина их появления?
7.Дайте определение коэффициента полезного действия;
8.Приведите классификацию и объясните природу собственных помех усилителя;
9.Что такое амплитудная характеристика?
10.Что такое динамический диапазон усилителя?
11.Приведите примеры специфических показателей усилителя;
12.Что такое параметрическая чувствительность усилите-
ля?
24 |
В.А.Галочкин |
Схемотехника телекоммуникационных устройств |
![](/html/70644/137/html_y3XcokW_67.80Pl/htmlconvd-ZUTN3D25x1.jpg)
Лекция 2
Тема: требования к цепям питания усилительных элементов. Стабилизация режима транзистора
Состояние, при котором Uвх~ = 0 для УЭ, называется состоянием покоя. Постоянный ток и напряжение при этом является током и напряжением покоя. Положение рабочей точки на ВАХ в этом состоянии характеризует режим работы УЭ по постоянному току. Для обеспечения режима подают, например, для биполярного транзистора: напряжение смещения — напряжение “база-эмиттер”; выходное напряжение – напряжение “эмиттер-коллектор”. Для получения выходного напряжения используют две схемы
(рис.2-1):
а) схема последовательного питания:
б) схема параллельного питания:
рис. 2-1
В первом случае через Zн проходит и постоянная и переменная составляющие тока транзистора; во втором случае из-за Cр через Zн идет только переменная составляющая.
В.А.Галочкин |
25 |
Схемотехника телекоммуникационных устройств |
![](/html/70644/137/html_y3XcokW_67.80Pl/htmlconvd-ZUTN3D26x1.jpg)
Подача смещения осуществляется цепями смещения. Возможно использование или двух самостоятельных ИП (по смещению и по питанию коллектора), или питание осуществляется от одного ИП (чаще всего).
Кцепям смещения предъявляются особые требования:
1)задать выбранное значение и полярность напряжения для положения рабочий точки;
2)обеспечить положение точки покоя в заданном положении при воздействии дестабилизирующих факторов. Если выполняется только первое требование, то это - нестабилизированные цепи питания. Если оба требования выполняются одновременно, то это – стабилизированные цепи питания.
2.1.Нестабилизированные цепи питания
2.1.1.Смещение фиксированным током базы

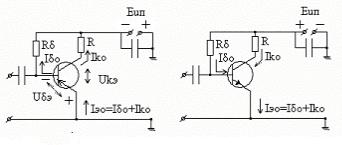

Схема установки смещения фиксированным током пред-
ставлена на рис. 2-2:
p—n—p n—p—n рис.2-2
Сопротивление Rδ выбирается >> Rδk (сопротивления перехода база-коллектор) по постоянному току; Uδэо << EИП. Поэтому
26 |
В.А.Галочкин |
Схемотехника телекоммуникационных устройств |
![](/html/70644/137/html_y3XcokW_67.80Pl/htmlconvd-ZUTN3D27x1.jpg)
I o E U эо R E
R .
То есть ток базы практически не зависит от параметров транзистора, является фиксированным (определяется только величинами E и Rδ).
Ток Iδо создает на входном сопротивлении напряжение смещения Uδэ (для кремниевых транзисторов ≈ 0,6÷0,7 В, для германиевых — меньше).
Не следует думать, что если Iδо или Uδэо фиксированы, то точка покоя постоянна на ВАХ. На самом деле статические характеристики нестабильны. Причины нестабильности:
—технологический разброс параметров от транзистора к транзистору;
—сильная их зависимость от температуры.
Ток коллектора
Ik ≈ h21э (Iδо+ Ikо),
где h21 — статический коэффициент усиления по току в схеме ОЭ; Ik0 – начальный ток коллектора при отключенном эмиттере. Это тепловой ток неосновных носителей заряда через p-n переход (часто его называют обратным током коллектора).
Коэффициент h21э может от транзистора к транзистору изменяться в 2÷3 раза. Ток Ik меняется от температуры: при изменении Δt = 10оС изменение ΔIk = 2 раза для германиевых и 3 раза для кремниевых транзисторов. То есть изменение ΔIk очень сильно изменяется в результате этих дестабилизирующих факторов. Даная схема на практике применяется редко. Для расчетов используют параметры: - среднее значение коэффициент h21э :
h21Э h21Эmin h21Эmax
В.А.Галочкин |
27 |
Схемотехника телекоммуникационных устройств |
![](/html/70644/137/html_y3XcokW_67.80Pl/htmlconvd-ZUTN3D28x1.jpg)
- значение начального тока коллектора при отключенном эмиттере
Iко h21э Iбо (1 h21э ) Iкбо ,
где Iкбо — начальный обратный ток коллектора перехода,
зависящий от окружающей температуры и температуры перехода транзистора tп:
Iкбо (t) Iкбо 10a(tП 25о ) .
Для кремниевых транзисторов а = 0,02÷0,025; для герма-
ниевых а = 0,03÷0,035.
2.1.2. Смещение фиксированным напряжением база—эмиттер

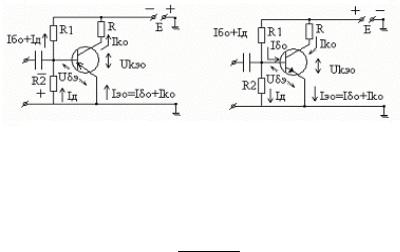

Схемы смещения с фиксированным напряжением база— эмиттер приведены на рис. 2-3:
рис.2-3
Необходимое напряжение смещения Uбэо обеспечивается делителем R1 /R2 в цепи базы.
E IД R2 Iбо R1 IД R1
где Iд – ток делителя:
IД E Iбо R1 R1 R2
Так как
28 |
В.А.Галочкин |
Схемотехника телекоммуникационных устройств |
|
Uбэо IД |
R2 , |
|
|
|||
то |
|
|
|
|
R2 |
|
|
|
Uбэо E Iбо R1 |
|
|
. |
|||
|
R R |
||||||
|
|
|
1 |
2 |
|
||
То есть, |
чем больше Iд, тем меньше Uбэо зависит от пара- |
||||||
метров транзистора. |
|
|
|
|
|
||
При IД |
Iбо |
|
|
|
|
|
|
|
Uбэо |
E R2 |
|
|
|||
|
R R |
|
|
|
|||
|
1 |
2 |
|
|
|
то есть смещение фиксировано, и зависит только от E. Достоинство схем — простота и экономичность. Однако применение ограничено из-за нестабильности режимов транзистора во времени.
Причины нестабильности:
- изменение температуры и разброс параметров приводит к изменениям Iкбо и Iко . При этом напряже-
ние на делителе будет изменяться. Для уменьшения этого влияния нужно, чтобы выполнялось условие IД Iбо . Но
для роста Iд нужно уменьшать R1 и R2 , что ведет к росту
Pрасс на них и уменьшению Rвх каскада. Для данной схемы влияние температуры можно учесть через параметр Uо ,
который учитывает сдвиг характеристики прямой передачи ik f (Uбэ), который происходит примерно со скоростью
2,2·10—3В на 1 градус (рис.2-4). При этом:
Uo 2.2 10 3 tc (0.03 0.06)В
где добавки (0.03 0.06) — это технологический разброс.
В.А.Галочкин |
29 |
Схемотехника телекоммуникационных устройств |
![](/html/70644/137/html_y3XcokW_67.80Pl/htmlconvd-ZUTN3D30x1.jpg)
рис.2-4
Тогда с учетом конечного значения Rб:
Iko |
|
h11э Uo Y21э |
|
h21э Uo |
|||||
|
h11э Rб |
||||||||
|
|
h11э Rб |
|
|
|
||||
где |
|
R |
|
R1 R2 |
|
|
|||
R R |
|||||||||
|
|
б |
|
||||||
|
|
|
1 |
2 |
|
|
2.2. Стабилизация режима транзистора
2.2.1. Эмиттерная стабилизация
Схема эмиттерной стабилизации приведена на рис.2-5: Стабилизация осуществляется за счет отрицательной обратной связи, создаваемой по току за счет падения напряжения на резисторе Rэ.
Напряжение смещения:
|
Uбэо IД |
R2 Iэо Rэ Uбо Iэо Rэ |
где |
|
Uбо IД R2 |
30 |
|
В.А.Галочкин |
Схемотехника телекоммуникационных устройств |
