МИНИСТЕРСТВО РОССИЙСКОЙ ФЕДЕРАЦИИ
ПО СВЯЗИ И ИНФОРМАТИЗАЦИИ
МОСКОВСКИЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ СВЯЗИ И ИНФОРМАТИКИ
"УТВЕРЖДАЮ"
Председатель Совета РТФ
О.А. Шорин
" " апреля 2004 года
Протокол № __ от 15.04.2004г.
Исследование усилителя мощности звуковой частоты
Компьютерная лабораторная работа №11Д по курсам:
«Схемотехника аналоговых электронных устройств»
«Основы схемотехники»
«Компьютерное моделирование устройств СПР» и др.
( для специальностей 200700, 201100, 201200, 201400 и др.)
Москва 2004
МИНИСТЕРСТВО РОССИЙСКОЙ ФЕДЕРАЦИИ
ПО СВЯЗИ И ИНФОРМАТИЗАЦИИ
МОСКОВСКИЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ СВЯЗИ И ИНФОРМАТИКИ
Исследование усилителя мощности звуковой частоты Компьютерная лабораторная работа №3 по дисциплинам:
«Схемотехника аналоговых электронных устройств»
«Основы схемотехники»
«Компьютерное моделирование устройств СПР» и др.
( Для специальностей 2007, 2011, 2012, 2014 и др.)
Москва 2004
1. Цель работы
Изучить принципы действия и основные технические характеристики бестрансформаторных двухтактных оконечных усилителей мощности звуковой частоты (УМЗЧ); ознакомится с основами методики расчёта важнейших технических показателей этих усилителей; приобрести навыки в проведении машинного эксперимента (компьютерного моделирования) по определению основных энергетических показателей указанных усилителей.
2. Задание на компьютерное моделирование
2.1. Создание схемы исследуемого усилителя
Предполагается, что студенты знакомы с основами работы с операци-онной системой Windows98 (или выше), имеют доступ к сети Internet и в состоянии по указанному в п. 7 настоящего описания адресу получить инсталляционные файлы студенческой версии программы mc6demo.exe (или выше). [Можно приобрести эту программу и на CR-дисках ].

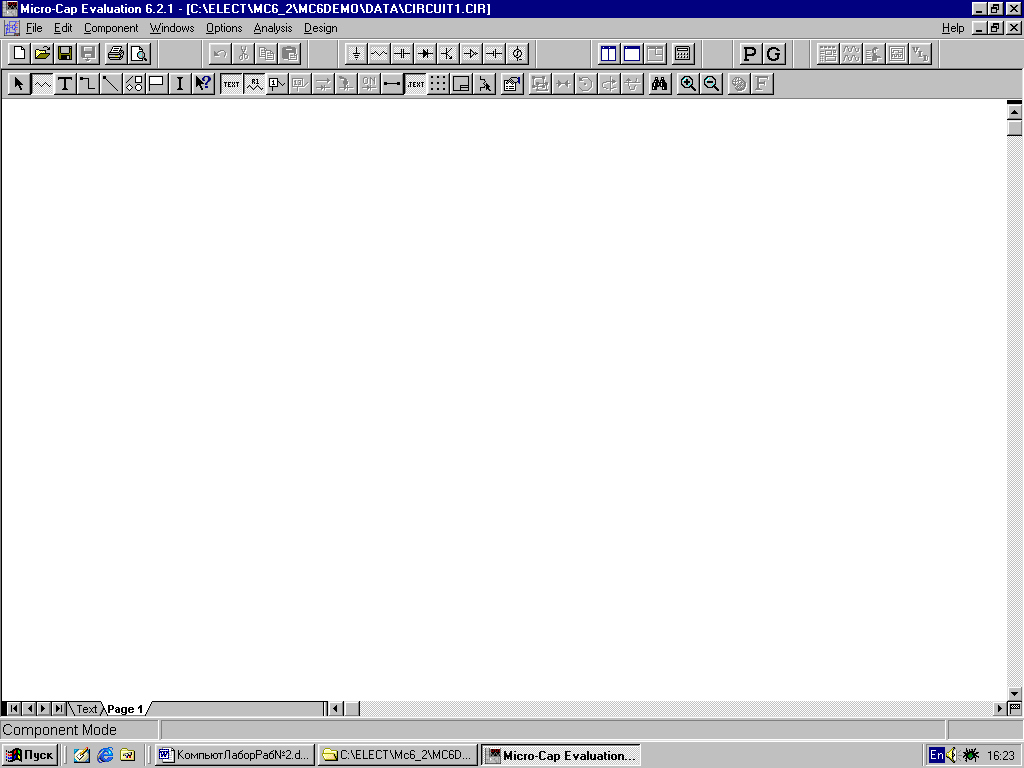

П осле установки и запуска программы mc6demo.exe в верхней части открывшегося экрана появляется окно с панелью команд главно-го меню (см. Рис.1).
В этом меню следует выбрать
Рис.1

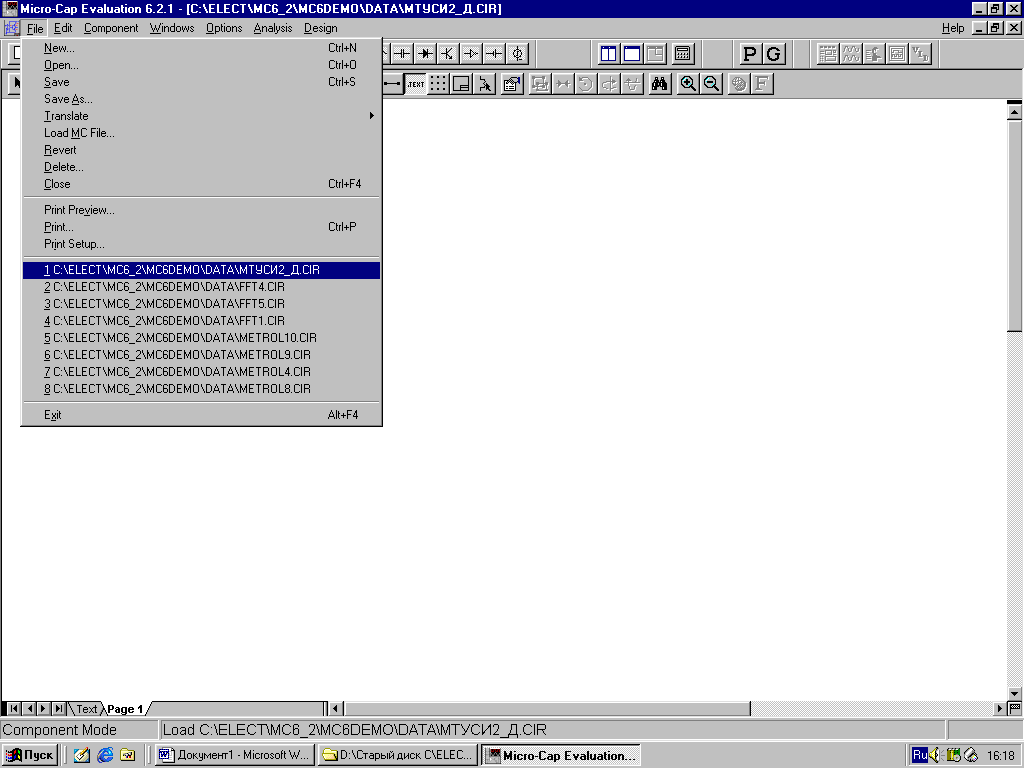

Команду File и далее в ниспадающем окне команду New… (см. Рис.2а).
А) Б)
Рис.2
В появившемся окне работы со схемами (см. Рис.2Б) следует выбрать команду Schematic (щёлкнув левой клавишей мышки) и далее команду OK (справа вверху). В открывшемся окне графического описания схем нужно собрать принципиальную схему усилителя, приведённую на Рис.3 (см. встроенную в программы ряда МС помощь, для чего следует выбрать команду Help главного меню; см. также [5,6,7]). Проверьте, чтобы компоненты схемы на экране монитора и на Рис.3 имели идентичные обозначения, одинаковые величины и номера узлов (в противном случае следует отредактировать схему или обратиться к более опытному студенту или специалисту). Навыки работы со схемами в программах ряда МС можно приобрести, используя большой набор учебных файлов в подкаталоге Data (см. ниже текст настоящего описания).

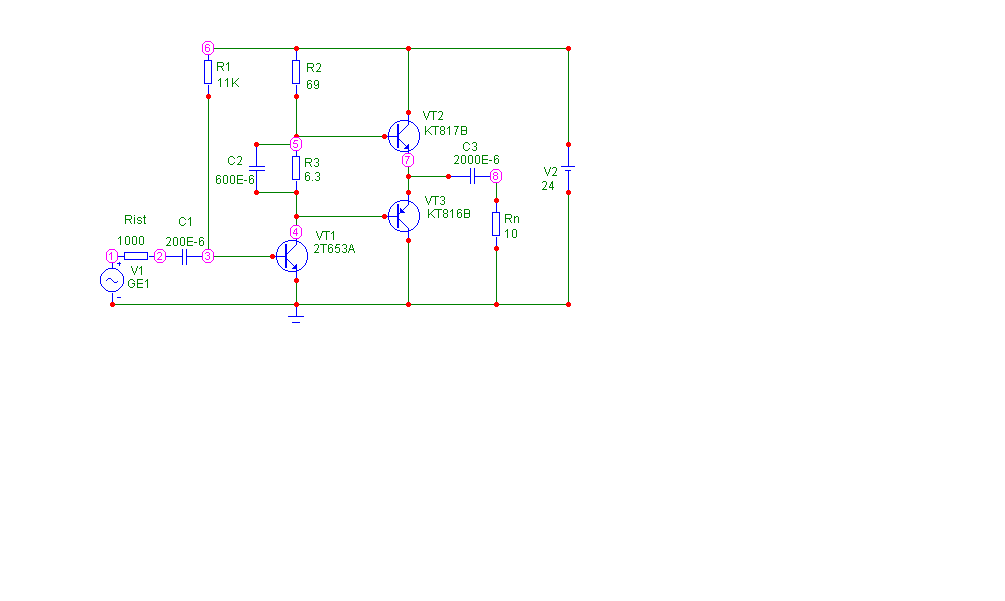

Рис.3
После того как схема будет правильно собрана, следует перейти в окно текстового описания схем [5,6,7]. Для этого нужно щёлкнуть мышью по закладке Text (слева внизу экрана). В открывшемся окне следует набрать нижеприведённый текст с описанием параметров математических моделей активных компонентов схемы:
.MODEL 2T653A NPN (IS=6.000E-14 BF=75 VAF=90 VAR=100 IKR=0.2 ISC=6.000E-13 + RB=5 RBM=3.5 IRB=0.5 RC=0.1 CJE=4.800E-11 VJE=0.75 MJE=0.33 CJC=3.800E-11 +VJC=0.75 MJC=0.33 CJS=2.000E-14 VJS=0.75 MJS=0.33 FC=0.5 TF=1.200E-09 XTF=1.5 +VTF=60 ITF=0.3 TR=3.200E-08 XTB=1.5)
.MODEL KT817B NPN (IS=3.5E-13 BF=34 VAF=50 IKF=1 ISE=1E-13 VAR=210 +IKR=1 ISC=0.0000001 NC=1.5 RB=0.6 RBM=0.48 IRB=0.5 RC=0.15 CJE=1.5E-10 +VJE=0.75 MJE=0.33 CJC=2.4E-10 VJC=0.75 MJC=0.37 CJS=2E-12 VJS=0.75 MJS=0.5 +FC=0.5 TF=1.56E-09 XTF=1.5 VTF=100 ITF=0.5 TR=5.3E-08 XTB=2)
.MODEL KT816B PNP (IS=3.5E-13 BF=34 VAF=20 IKF=1 VAR=210 IKR=1 NC=1.5 +RB=1.44 RBM=1.15 IRB=0.5 RC=0.33 CJE=1.5E-10 VJE=0.75 MJE=0.33 CJC=2.4E-10 +VJC=0.75 MJC=0.37 CJS=2E-12 VJS=0.75 MJS=0.5 FC=0.5 TF=1.56E-9 XTF=1.5 VTF=100 +ITF=0.5 TR=5.3E-08 XTB=2)
В этом тексте знак «+ » означает перенос слитной информации на другую строку. Прежде чем перейти к выполнению работы, следует внимательно сравнить правильность введённого текста со значениями параметров математических моделей УЭ 2T653A, KT817B, KT816B, приведёнными выше в настоящем описании. Далее нужно вернуться в окно графического отображения схем, для чего следует щёлкнуть мышью по закладке Page (слева внизу экрана) [5,6,7]. Составленную схему целесообразно записать в файл с названием «Лабораторная работа №11Д» [5,6,7] и в дальнейшем работать с этим файлом.
Если настоящая работа выполняется в компьютерных классах МТУСИ, то файл с принципиальной схемой исследуемого усилителя по Рис.3 уже имеется в подкаталоге Data. Чтобы вызвать принципиальную схему исследуемого усилителя в окно графического отображения схем для последующего её анализа, следует выбрать команду File главного меню (см. Рис.1) и далее в ниспадающем окне команду Open (см. Рис. 2А).

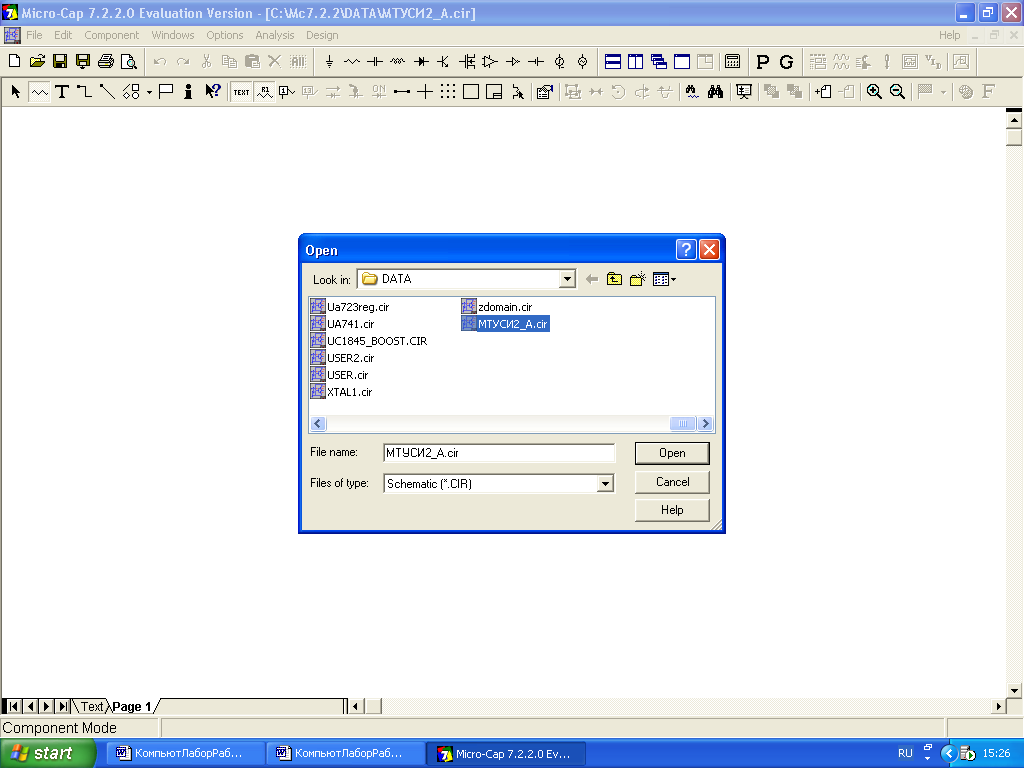

Рис.4
В появившемся окне работы с файлами (см. Рис.4) следует найти файл «МТУСИ2_А.cir» и открыть его командой Open (справа внизу). В окне графического описания схем должна появится схема усилителя, приведённая на
Рис.3. Проверьте, чтобы величины компоненты схемы на экране монитора и на Рис.3 настоящего описания были одинаковые.
