отчЁт
по лабораторной работе №3
по дисциплине «Аналоговая схемотехника»
Тема: МАЛОМОЩНЫЕ ТРАНЗИСТОРНЫЕ УСИЛИТЕЛИ
Студентка гр. 9283 |
|
Зикратова А. А. |
Преподаватель |
|
Селиванов Л. М. |
Санкт-Петербург
2022
Цель работы.
освоение способа установки рабочей точки транзисторного усилителя, оценка термостабильности рабочей точки, измерение коэффициента усиления по напряжению двух распространённых схем усилительных каскадов на транзисторах в режиме усиления малых сигналов.
Обработка результатов
Схема с балластным резистором в цепи базы:

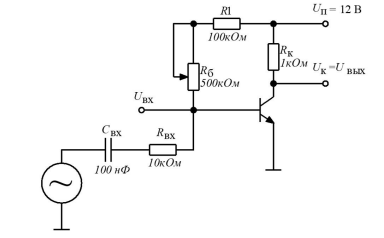

Рис. 1 – Схема с балластным резистором в цепи базы
Пример расчёта: Rк = 1000 Ом, R1 = 100000 Ом

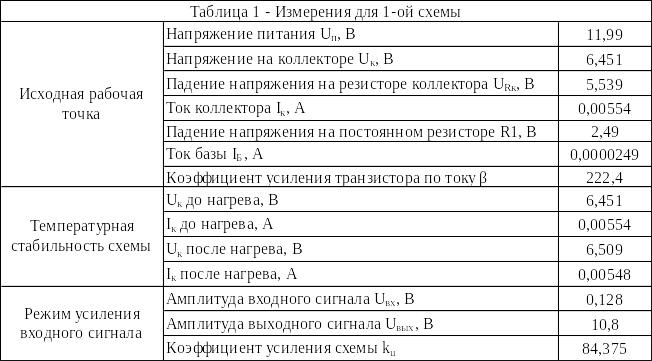

URк = Uп - Uк = 11,99 – 6,451 = 5,539 В; Iк = URк/ Rк = 5,539/1000 = 5,54 мА
IБ = UR1/R1 = 2,49/100000 = 0,0249 мА; β = Iк/IБ = 5,54/0,0249 ≈ 222,4; ku = 10,8/0,128 ≈ 84,375
Усилитель с делителем в цепи базы и эмиттерным резистором:

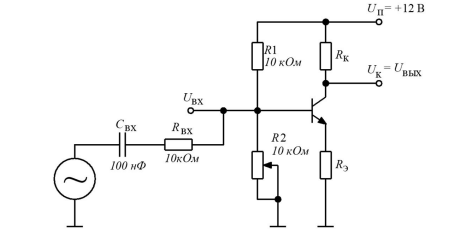

Рис. 2 – Схема с делителем в цепи базы и эмиттерным резистором
Пример расчёта: Rк = 2200 Ом, RЭ = 330 Ом

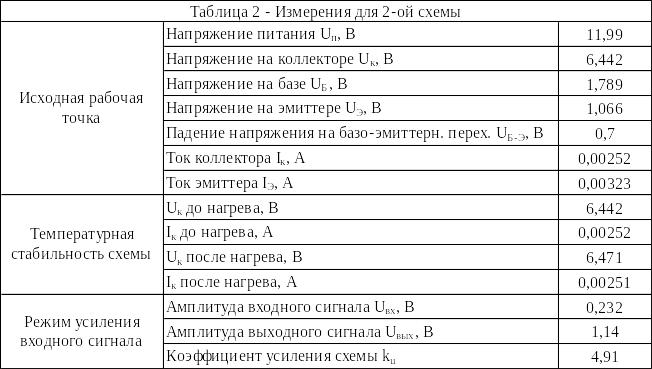

Iк = (Uп - Uк)/ Rк = 5,548/2200 = 2,52 мА; IЭ = UЭ/ RЭ = 1,066/330 ≈ 3,23 мА
ku = Uвых/Uвх = 1,14/0,232 ≈ 4,91
Вывод: в ходе лабораторной работы были рассмотрены 2 схемы усилителей на биполярных транзисторах. Схема с балластным резистором в цепи базы обладает низкой температурной стабильностью, т. к. коэффициент усиления схемы по напряжению напрямую зависит от β, который сильно зависит от температуры, кроме того данную схему не собрать с чётко фиксированными параметрами (коэффициентом усиления), т. к. β может координально различаться для транзисторов. Для схемы с делителем в цепи базы и эмиттерным резистором задаётся коэффициент усиления K = Rк/Rэ и затем подбирается транзистор с подходящим β.
