отчет
по лабораторной работе №3.1
по дисциплине «Элементная база электроники»
Тема: Исследование проводимости транзисторов различного типа.
Студентка гр. 0502 |
|
Кучер В. Лиоско Е.П. Сэррей А. |
Преподаватель |
|
|
Санкт-Петербург
2022
Цель работы:
Изучение проводимости канала биполярного транзистора в зависимости от величины управляющего сигнала..
Используемое оборудование:
NI ELVIS Digital Multimeter (DMM), макетная плата NI ELVIS, резисторы, биполярные транзисторы, источник питания.
Основные теоретические положения.
Транзистор — электронный полупроводниковый прибор, в котором ток
в цепи двух электродов управляется третьим электродом. Биполярный
транзистор состоит из трех слоев полупроводника и двух p-n-переходов.

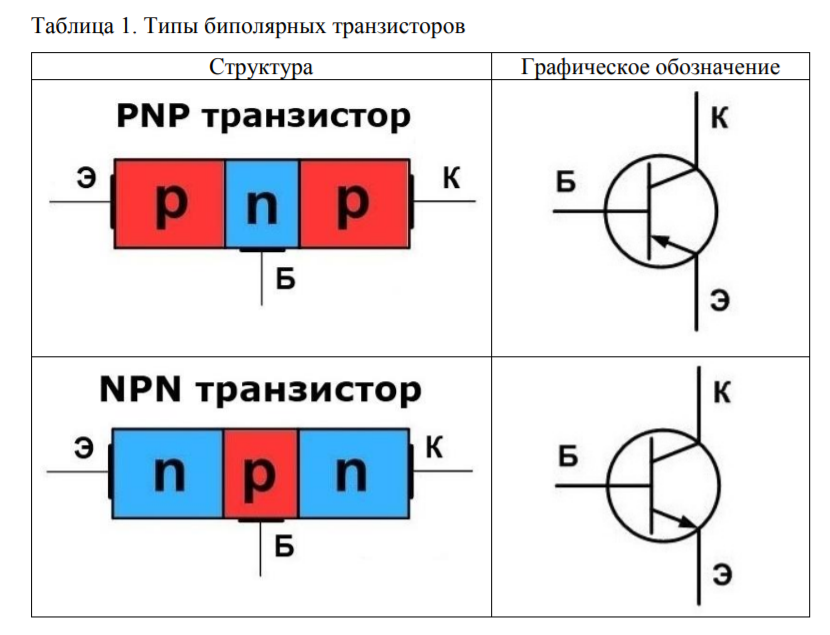

Различают транзисторы по типу чередования дырочной и электронной
проводимостей. В зависимости от типа проводимости этих областей,
выделяют n-p-n и p-n-p транзисторы. Базу изготавливают из
слаболегированного полупроводника (из-за чего она имеет большое
сопротивление) и делают очень тонкой, относительно коллектора и эмиттера.
И если кратко рассматривать принцип работы транзистор, то
представляет собой управляемое сопротивление. В зависимости от
подаваемого на базу напряжения будет изменяться сопротивления перехода
коллектор-эмиттер (или ширина канала).
Обработка результатов эксперимента.

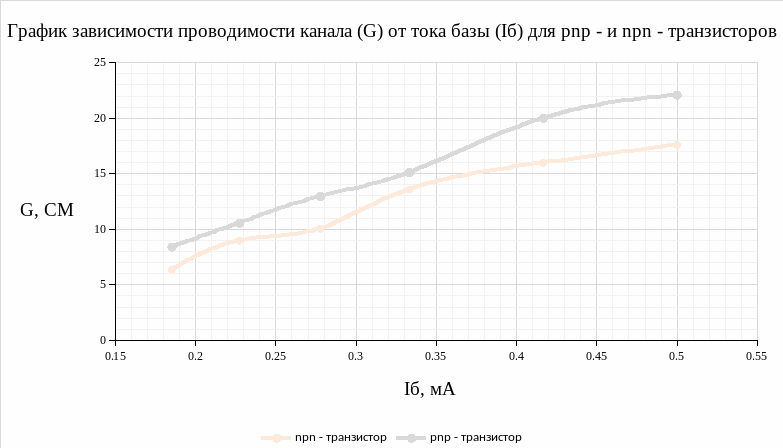

Графики проводимости канала:
Рис. 1
Ток базы:
Выходная проводимость:
Табл. 1 (pnp - транзистор)
R, кОм |
10 |
12 |
15 |
18 |
22 |
27 |
Uкэ, мВ |
1,362 |
1,29 |
1,375 |
1,334 |
1,361 |
1,372 |
Iк, мА |
30,071 |
25,796 |
20,794 |
17,288 |
14,355 |
11,518 |
Iб, мА |
0,5 |
0,417 |
0,333 |
0,278 |
0,227 |
0,185 |
Gвых, мCм |
22,079 |
19,997 |
15,123 |
12,960 |
10,547 |
8,395 |
Табл. 2 (npn - транзистор)
R, кОм |
10 |
12 |
15 |
18 |
22 |
27 |
Uкэ, мВ |
1,375 |
1,302 |
1,225 |
1,316 |
1,216 |
1,326 |
Iк, мА |
24,206 |
20,798 |
16,657 |
13,217 |
10,895 |
8,448 |
Iб, мА |
0,5 |
0,417 |
0,333 |
0,278 |
0,227 |
0,185 |
Gвых, мCм |
17,604 |
15,974 |
13,598 |
10,043 |
8,960 |
6,371 |
Зависимость тока коллектора от напряжения на коллекторе – эмиттере при различных токах базы.
Рис. 2. Зависимость тока коллектора ( ) от напряжения на коллекторе – эмиттере ( ) для npn – транзистора, снятая с помощью NI ELVIS –Wire Current Analyzer.
Рис. 3. DC Analysis Limits
Рис. 4. Зависимость тока коллектора ( ) от напряжения на коллекторе – эмиттере ( ) для npn – транзистора, снятая с помощью Micro-Cap.
Рис.5 Схема подключения npn–транзистора для снятия зависимости от
Вывод:
С увеличением тока базы проводимость коллектора увеличивается практически линейно. Это связано с тем, что при увеличении тока базы и Uб = const понижается потенциальный барьер в эмиттерном переходе (между эмиттером и базой), и соответственно возрастает ток через этот переход. Поэтому в Р слое электроны меньше рекомбинируют с дырками и больше проходят через эмиттер в базу и через базу в коллектор ( ).
С увеличением напряжения на коллекторе – эмиттере ( ) сначала увеличивается линейно ток на коллекторе ( ), а потом практически не изменяется. Это связано с тем, что при малом напряжении на коллекторе – эмиттере большая часть электронов уходит на рекомбинацию с дырками в Р слое транзистора, поэтому вначале ток на коллекторе маленький. Но при увеличении тока на эмиттере, ток на коллекторе увеличивается, т. к. свободных электронов становится больше. А уже при ток на коллекторе становится насыщенным, т.к. все свободные дырки рекомбинировали.
