4. Билет

   1. Архитектура сетей ngn. Протокол sip. Медиаторы Архитектура сетей ngn

NGN (от англ. next generation networks, new generation networks — сети следующего/нового поколения) — мультисервисные сети связи, ядром которых являются опорные IP-сети. NGN-сети обеспечивают обмен информацией трех видов (речь, данные и видео) в любом их сочетании.

Архитектура NGN в рамках единой инфраструктуры объединяет сети ТфОП, мобильную связь, ресурсы сети Интернет, телефонию по IP-протоколу.

Уровни:

1. Уровень услуг (управление логикой услуг и приложений).

2. Уровень управления коммутацией (логика управления, необходимая для обработки и маршрутизации трафика).

3. Транспортный уровень (коммутация и прозрачная передача информации).

4. Уровень сети доступа (шлюзы, сеть электросвязи, оконечное оборудование).

Техническая основа концепции NGN — Softswitch.

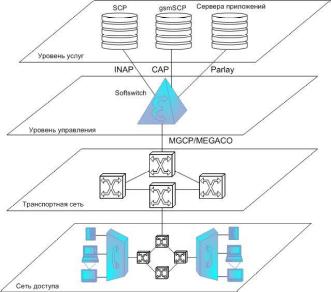

Рисунок 4.1.5. Уровневая архитектура NGN

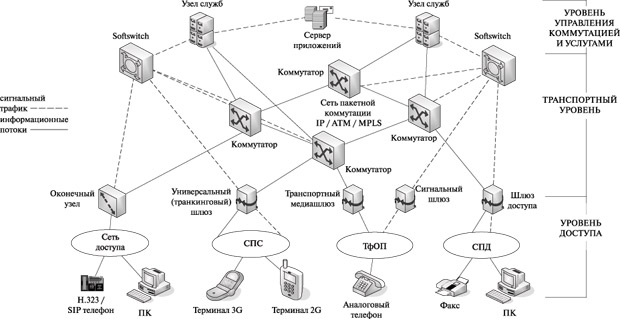

Рисунок 4.1.6. Архитектура сети, построенной в соответствии с NGN

На практике, концепция Softswitch столкнулась со многими проблемами, прежде всего, все сети операторов должны быть так построены, иначе все это работает неэффективно.

В дальнейшем развитие было таким: NGN  IMS  SDN/NFV.

Протокол sip

SIP (Session Initiation Protocol, «протокол установления сеанса») — управляющий протокол уровня приложений, который предназначен для установления, модификации и завершения мультимедийных сеансов связи с любым числом участников. Структура и синтаксис сообщений SIP идентичны используемым в протоколе HTTP.

Поддерживает следующие сетевые возможности:

• Персональная мобильность пользователей — пользователи могут неограниченно перемещаться в пределах сети, а услуги связи предоставляются в любом месте сети;

• Масштабируемость сети (возможность увеличения числа элементов сети при ее расширении);

• Расширяемость протокола (возможность дополнения протокола с целью введения новых услуг);

• Интеграция в стек TCP/IP существующих Интернет-протоколов;

• Взаимодействие с другими протоколами сигнализации.

Работает совместно с другими прикладными протоколами:

• SDP (Session Description Protocol) — для обмена данными;

• RTP (Real-time Transport Protocol) — для обеспечения аудиовизуальной связи;

• TLS (Transport Layer Security) — для шифрования передаваемых данных.

Основными элементами сети SIP-телефонии являются терминалы и серверы.

Рисунок 4.1.7. Пример сценария установления соединения с участием SIP сервера переадресации и SIP Proxy

Медиаторы

Медиатор (посредник) вводится для физического и информационного согласования сети связи и сети управления. Например, с одной стороны его можно подключить к аналоговому оборудованию АТС, а с другой включить в сеть IP-телефонии, таким образом, осуществив интеграцию в иерархию NGN.

2. Слайсинг

Сетевой слайсинг (сегментация сети) — концепция параллельного развертывания ряда автономных, логических и независимых сетей на единой инфраструктурной платформе.

Оператор мобильной сети получает возможность разделять сетевые ресурсы (вместе с вычислительными и ресурсами хранения) на слои, выделяя их сервисам.

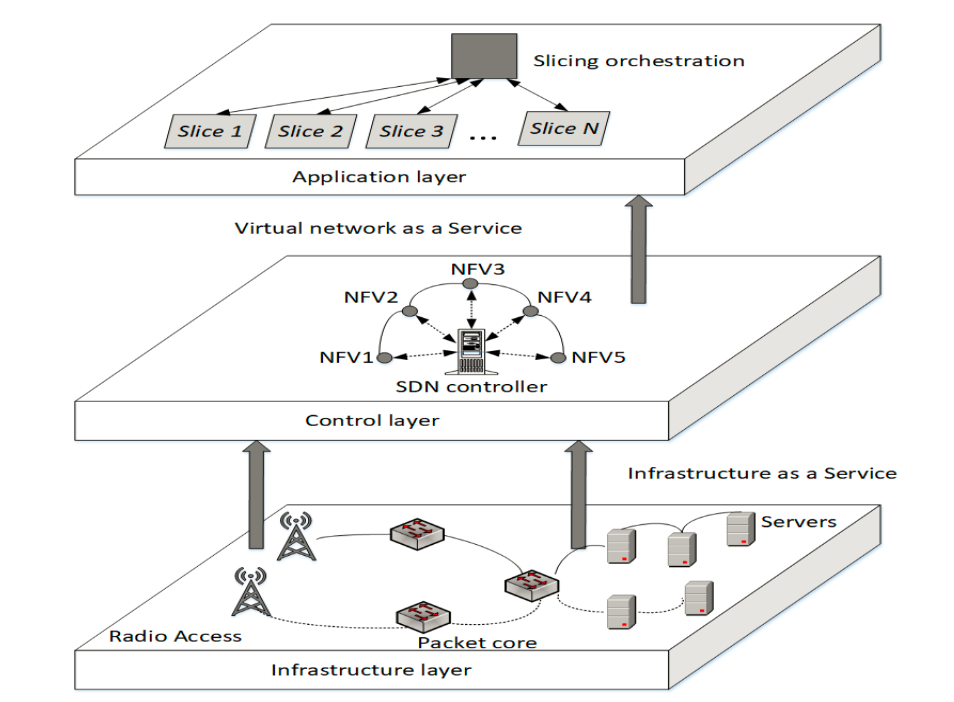

Рисунок 4.2.8. Архитектура SDN со слайсингом

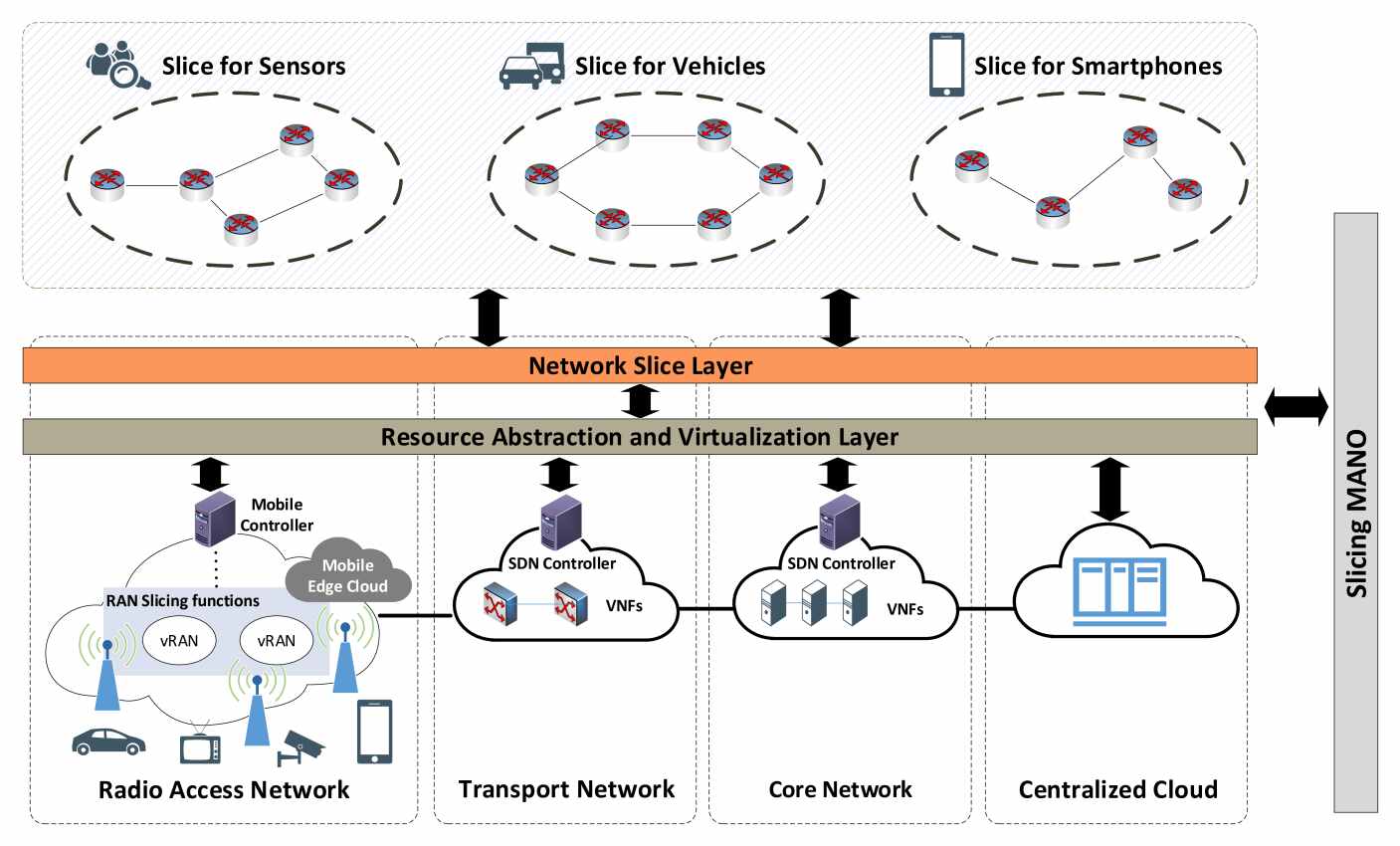

Рисунок 4.2.9. Концептуальная иллюстрация сетевого слайсинга
