AT-101/ Tele |
Эксплуатация |
3 |
Начальная подготовка |
3.1 |
|
|
|
|
3 Эксплуатация
3.1Начальная подготовка
VОпасность удара током. Не используйте прибор, если существуют сомнения относительно качества заземления или при повреждении или подозрении на повреждение сетевого шнура.
3.1.1Подсоединение AT-101
(1)Вывод заземления
(2)Сетевой разъем (100 - 115 или 220 - 240 В)
(3)RS-232 (см. раздел 1.6)
(4)Принтер (см. раздел 1.6)
(5)Сеть
(6)Модем
Кат. №: 2.510293 Версия: c
Рис. 3.1 Задняя панель AT-101
1.Проверьте установку напряжения (2) 115 или 230 В. Подробнее см. раздел
6.4.
5 |
|
2. |
Подсоедините сетевой шнур к задней панели прибора. |
|
|
||
|
|
|
Индикатор сетевого питания (6) будет гореть всегда, когда прибор |
. |
|
|
подсоединен к сети. Когда прибор включен, соответствующий символ горит |
6 |
|
на экране (7). Оставьте АТ-101 подключенным к сети на 7 часов, чтобы |
|
|
|
||
|
|
|
батарея полностью зарядилась. |
|
|
3. |
Подсоедините кабель заземления и все другие необходимые кабели к |
|
|
|
задней панели АТ-101. |
|
|
4. |
Нажмите клавишу включения/выключения (5). Визуализируется экран |
~ |
|
|
данных пациента или экран регистрации ЭКГ (см. раздел 5.3.1.). |
7 |
5. |
Проверьте установки, как описано в Разделе 5. |
|
|
6. |
Подсоедините кабель пациента к разъему с правой стороны прибора. |
Страница 21
Представительство SCHILLER AG в странах СНГ Тел./факс (495) 956 29 10, 970 11 33; mail@schiller-ag.com; www.schiller-cis.com

3 |
Эксплуатация |
AT-101/ Tele |
3.1 |
Начальная подготовка |
|
|
|
|
3.1.2Работа от батареи
Важно
Прибор может работать как от сети, так и от встроенного аккумулятора. Источник питания указывается в верхней строке экрана. Встроенный
аккумулятор гарантирует до 3 часов работы.
1
•Когда прибор работает от аккумулятора, визуализируется символ батареи
(1).
•При работе от батареи прибор автоматически выключается через 5 минут (30 секунд, если емкость батареи ограничена), если не нажимается ни одна клавиша.
•См. раздел 6.3 по зарядке аккумулятора
•Прибор может оставаться подключенным к сети без риска повреждения батареи или прибора.
3.1.3Включение и выключение прибора
«АТ-101 включается и выключается при помощи клавиши ВКЛ/ВЫКЛ.
3.1.4Изоляция сетевого питания
Для изоляции источника питания выньте сетевой штекер из розетки. (см рис. 3.1)
3.1.5Заземление
Вывод заземления (см. Рис. 3.1) находится на задней панели прибора и используется, чтобы уравнять потенциал заземления АТ-101 с потенциалом заземления всех близлежащих приборов, работающих от сети. Используйте общее заземление больницы или здания.
VДля предотвращения возможной утечки тока при подсоединении внешнего принтера убедитесь, что сетевой кабель или кабель заземления подсоединен к AT-101
Дополнительно может быть поставлен желтый/зеленый кабель заземления
(кат. номер 2.310005).
Кат. №: 2.510293 Версия: c
Страница 22

AT-101/ Tele |
Эксплуатация |
3 |
Начальная подготовка |
3.1 |
|
|
|
|
3.1.6Заправка регистрирующей бумаги
Важно
Прибор поставляется без бумаги в лотке для бумаги. Используйте только оригинальную бумагу SCHILLER. Термобумага чувствительна к жаре, влажности и химическим веществам. Храните бумагу в прохладном и сухом месте.
1.Нажмите клавишу открытия лотка для бумаги (1).
2.Откройте крышку лотка для бумаги.
3.Вставьте бумагу.
4.Закройте крышку. Убедитесь, что бумага находится точно между направляющими.
5.Нажмите клавишу СТОП, чтобы передвинуть бумагу в требуемое положение.
STOP
Кат. №: 2.510293 Версия: c
Страница 23
Представительство SCHILLER AG в странах СНГ Тел./факс (495) 956 29 10, 970 11 33; mail@schiller-ag.com; www.schiller-cis.com

3 |
Эксплуатация |
AT-101/ Tele |
3.1 |
Начальная подготовка |
|
|
|
|
3.1.7Настройка контрастности экрана
« Удерживайте функциональную клавишу ФУНКЦ и при помощи стрелочек ВВЕРХ/ВНИЗ настройте контрастность экрана.
3.1.8Установка SIM карты на AT-101 Tele
|
|
Отвертка размер 0 |
|
|
|
1. |
Нажмите клавишу выброса (1) при помощи отвертки. |
|
2 |
2. |
Вытяните держатель карты |
|
3. |
Вставьте SIM карту в держатель (2). |
|
|
|
||
1 |
|
4. |
Аккуратно задвиньте держатель карты в отделение для карты до щелчка. |
|
Примечание |
||
|
|
||
|
|
Убедитесь, что держатель с SIM картой вставлен правильно и карта не выпадет. |
3.1.9Инсталляция антенны на AT-101 Tele
Гаечный ключ размер 8
VИспользуйте только антенны, протестированные и одобренные компанией
SCHILLER AG.
V Максимально допустимый коэффициент усиления антенны 8.4 dBi при
1900 МГц и 2.9 dBi при 850 МГц.
1.Перед монтажом антенны вставьте SIM карту.
2.Держите антенну под прямым углом к прибору и зафиксируйте ее гайкой при помощи гаечного ключа.
Внимание: не закручивайте гайку слишком сильно.
Кат. №: 2.510293 Версия: c
Страница 24

Кат. №: 2.510293 Версия: c
AT-101/ Tele |
Эксплуатация |
3 |
Ввод данных пациента |
3.2 |
|
|
|
|
3.2Ввод данных пациента
В этом экране возможен ввод нового пациента или изменение данных выбранного пациента.
« Нажмите клавишу данных пациента.
Фамилия |
: |
_ |
Имя |
: |
|
Пациент # |
: |
|
Год ржд. |
: |
(дд-мм-гггг) |
Возраст |
: |
|
Пол |
: |
|
Рост |
: |
см |
Вес |
: |
кг |
АД |
: |
ммРт.ст. |
Лекарства |
: |
|
|
|
МЕНЮ |
Фамилия |
Введите фамилию пациента (максимум 20 знаков) |
Имя |
Введите имя пациента (максимум 20 знаков). |
№ пациента |
Номер пациента - это короткая форма идентификации пациента - возможен |
|
ввод до 20 символов. |
Дата рождения |
Введите дату рождения как дд-мм-гггг. |
|
Возраст пациента рассчитывается по ближайшему году. |
Возраст |
Рассчитывается автоматически при вводе даты рождения. |
Пол |
Введите пол пациента "М" или "Ж". |
Рост |
Введите рост пациента в пределах от 20 до 250 см. |
Вес |
Введите вес пациента в пределах от 0.5 до 250 кг |
АД |
Введите систолическое (или диастолическое) давление пациента. |
Лекарства |
Возможен ввод до 23 символов для заметок о медикации. |
|
После ввода всех данных нажмите клавишу МЕНЮ для подтверждения. |
Страница 25
Представительство SCHILLER AG в странах СНГ Тел./факс (495) 956 29 10, 970 11 33; mail@schiller-ag.com; www.schiller-cis.com

4 |
ЭКГ покоя |
AT-101/ Tele |
4.1 |
Наложение электродов |
|
|
|
|
4 ЭКГ покоя
V Инструкции по наложению электродов на пациента приводятся исключительно как справочная информация. Они не заменяют решения специалиста.
4.1Наложение электродов
Цветокодировка, приведенная здесь, соответствует требованиям Кода 1 (Европейский). Цветовой эквивалент по коду 2 приведен в разделе 4.2.3.
Кат. №: 2.510293 Версия: c
Страница 26

AT-101/ Tele |
ЭКГ покоя |
4 |
Наложение электродов |
4.1 |
|
|
|
|
Для получения оптимального сигнала ЭКГ и обеспечения высокого качества регистрации необходимо, чтобы сопротивление между кожей и электродом было минимальным. Для этого следует соблюдать следующие требования:
1.Убедитесь, что в помещении тепло и пациент расслаблен.
2.Побрейте область наложения электрода до того, как очистить ее.
3.Очистите область наложения электрода спиртовым тампоном
4.Нанесите слой геля на кожу в месте наложения электрода.
5.Первым прикрепите электрод С4 в пятом межреберье по среднеключичной линии.
6.Затем расположите:
–C1 в четвертом межреберье по правому краю грудины
–C2 в четвертом межреберье по левому краю грудины
–C3 между С4 и С2 на равном расстоянии
–C6 по левой среднеподмышечной линии на уровне С4
–C5 между С4 и С6 на равном расстоянии
Сопротивление электродов можно проверить на экране регистрации - см. раздел 4.3.1.
При снятии ЭКГ у ребенка иногда чисто физически трудно наложить все электроды. В этом случае электрод С4 может быть наложен с правой части грудины.
VДля записи электрокардиограммы нужно убедиться в том, что ни пациент, ни токопроводящие части наложенных на него электродов (включая нейтральный электрод), не контактируют с другим человеком или другими токопроводящими предметами (даже если они заземлены).
Кат. №: 2.510293 Версия: c
Страница 27
Представительство SCHILLER AG в странах СНГ Тел./факс (495) 956 29 10, 970 11 33; mail@schiller-ag.com; www.schiller-cis.com

4 |
ЭКГ покоя |
AT-101/ Tele |
4.2 |
Дополнительные комбинации отведений |
|
|
|
|
4.2Дополнительные комбинации отведений

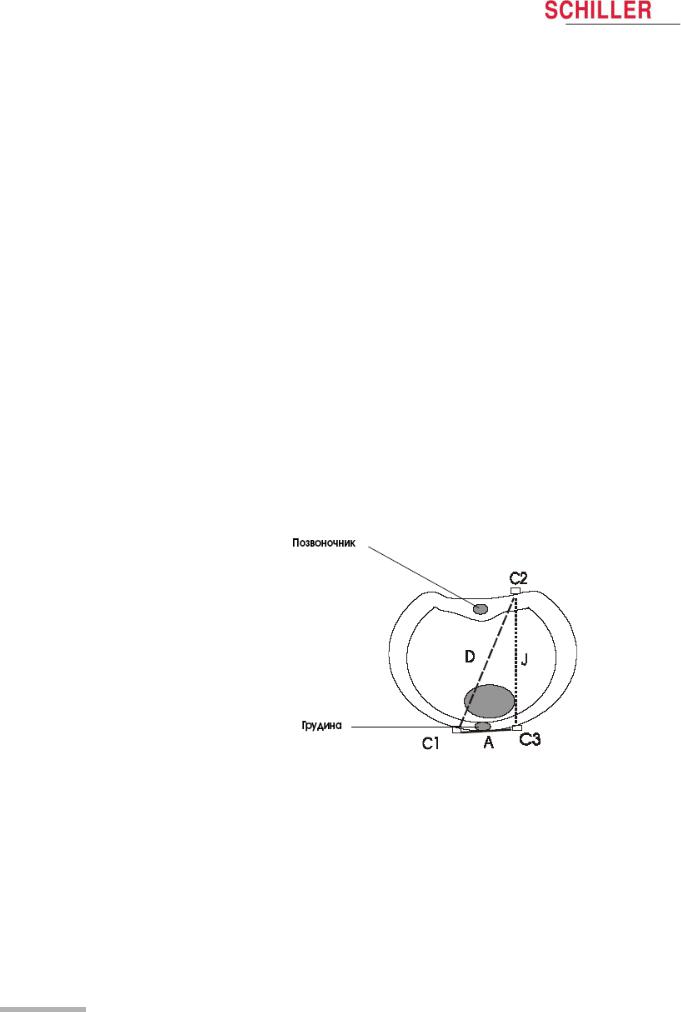

4.2.1Отведения по Небу
Отведения по Небу - это биполярные грудные отведения. Они представляют особенный интерес для диагностики изменений задней стенки желудочка. Три отведения организованы в форме "малого кардио-треугольника". Дорсальное (спинное) отведение по Небу (D) измеряется между электродами Nax и Nst; переднее отведение по Небу (А) - между Nap и Nst, а нижнее (J) между точками
Nap и Nax.
Наложите электроды следующим образом:
Цветовой код |
Идентификация |
Накладывается на участок: |
|
|
электрода |
|
|
Красный |
C1 |
(Nst) |
2 ребро по правому краю грудины |
Желтый |
C2 |
(Nax) |
точно напротив 3 электрода (Nap) на |
|
|
|
спине |
|
|
|
|
Зеленый |
C3 |
(Nap) |
5 межреберье по среднеключичной |
|
|
|
линии (сердечная ось) |
|
|
|
|
Все остальные электроды могут быть наложены на их обычные позиции. Комбинация электродов, определенная пользователем, должна быть установлена в меню Настройки:
МЕНЮ > НАСТРОЙКА > УСТАНОВКИ ЭКГ > 4 х СЛЕДУЮЩИЙ > НЕБ (D, A, J) > ВКЛ.
См. раздел 5.2.5 для получения более подробной информации.
Кат. №: 2.510293 Версия: c
Страница 28

AT-101/ Tele |
ЭКГ покоя |
4 |
Дополнительные комбинации отведений |
4.2 |
|
|
|
|
4.2.2Наложение электродов для дополнительных отведений
Клипсы с грудных электродов С1 - С3 должны быть отсоединены и подсоединены к электродам С7 - С9, расположенным на спине пациента. Все остальные электроды могут быть наложены на обычные позиции.
Комбинация электродов, определенная пользователем, должна быть установлена в меню Настройки:
НАСТРОЙКА > УСТАНОВКИ ЭКГ > 4 х СЛЕДУЮЩИЙ > задние и прекардиальные опции. Выберите "вкл." или "выкл." для визуализации дополнительных отведений.
« В процессе получения данных выберите группу отведений при помощи клавиш групп отведений.
См. раздел 5.2.5 для получения подробной информации.
Дополнительные отведения С7 - С9 могут быть зарегистрированы только в ручном режиме.
Кат. №: 2.510293 Версия: c
Страница 29
Представительство SCHILLER AG в странах СНГ Тел./факс (495) 956 29 10, 970 11 33; mail@schiller-ag.com; www.schiller-cis.com

4 |
ЭКГ покоя |
AT-101/ Tele |
4.2 |
Дополнительные комбинации отведений |
|
|
|
|
4.2.3Идентификация и цветокодировка электродов и нейтрального электрода
Позиции наложения электродов, указанные в настоящем руководстве, помечены цветами в соответствии с требованиями Кода 1. Эквиваленты в
соответствии с Кодом 2 приводятся в следующей таблице.
|
|
Код 1 (обычно Европейский) |
Код 2 (обычно Американский) |
||
Система |
|
Идентификация |
Цветокодировка |
Идентификация |
Цветокодировка |
|
R |
|
Красный |
RA |
Белый |
Конечность |
L |
|
Желтый |
LA |
Зеленый |
|
|
|
|
|
|
|
F |
|
Зеленый |
LL |
Красный |
|
C |
|
Белый |
V |
Коричневый |
|
|
|
|
|
|
|
C1 |
|
Белый / красный |
V1 |
Коричневый / красный |
Грудная клетка |
C2 |
|
Белый / желтый |
V2 |
Коричневый / желтый |
|
|
|
|
|
|
по |
C3 |
|
Белый / зеленый |
V3 |
Коричневый/ зеленый |
Вилсон |
C4 |
|
Белый / коричневый |
V4 |
Коричневый / голубой |
|
|
|
|
|
|
|
C5 |
|
Белый / черный |
V5 |
Коричневый/ оранжевый |
|
C6 |
|
Белый / фиолетовый |
V6 |
Коричневый / фиолетовый |
|
I |
|
Голубой / красный |
I |
Оранжевый / красный |
Позиции |
E |
|
Голубой / желтый |
E |
Оранжевый / желтый |
|
|
|
|
|
|
по |
C |
|
Голубой / зеленый |
C |
Оранжевый / зеленый |
Франку |
A |
|
Голубой / коричневый |
A |
Оранжевый / коричневый |
|
|
|
|
|
|
|
M |
|
Голубой / черный |
M |
Оранжевый / черный |
|
H |
|
Голубой/ фиолетовый |
H |
Оранжевый / фиолетовый |
|
|
|
|
|
|
|
F |
|
Зеленый |
F |
Зеленый |
Нейтральный |
N |
|
Черный |
RL |
Зеленый |
|
|
|
|
|
|
Кат. №: 2.510293 Версия: c
